  1. Olá bom dia! Desculpe a demora em responder! Com auxilio desse esquema consegui resolver, havia tambem um rele pequeno na placa com contato ruim, havia feito um video mas ficou muito grande! Obrigado pela ajuda!
  2. Bom diaa!!! Ok isadora, vou tentar por esse esquema Base! Porém o meu modelo utiliza dois reles no acionamento do circuito, e alem do sensor padrão de temperatura tem um NTC ou PTC numa plaquinha interligado ao circuito elétrico !
  3. Boa noite! Necessito do esquema desse aparelho pois o mesmo chegou com a fiacção de porta toda trocada e não funciona corretamente, ja procurei esse esquema e ate mesmo videos no youtube, porém para esse modelo ainda não encontrei! Agradeço desde ja!! Esquema microndas - Electrolux Mex55

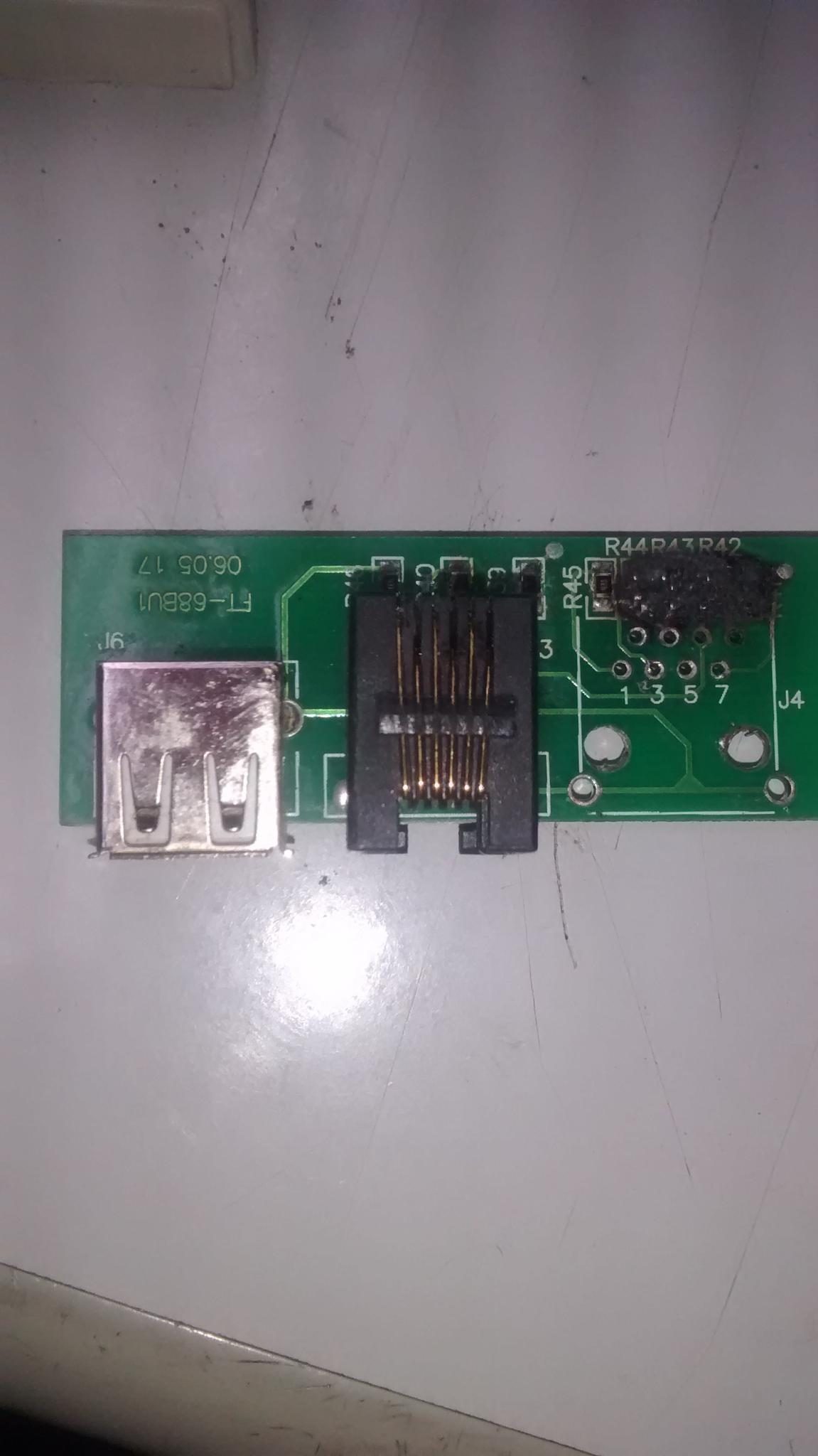

  4. Boa noite! Na pequena plaquinha não há led que replicam, só tem led na placa maior. adicionado 5 minutos depois Conforme está nas fotos eu ja retirei o conector femea rj 45, estou em duvida como fazer o fechamentocom esses 4 resistores que estou supondo ser 47 ohm e estou supondo tambem que a ligação seja também um resistor em cada par de fio trançado, nao tenho certeza. pino 1e2, resistor fechando 47 ohms pino 3e4 resistor fechando 47 ohms pino 5e6 resistor fechando 47 ohms pino 7e 8 resistor fechando 47 ohms
  5. Boa tarde galera! Obrigado pela forca, Edvaldo esse seu é diferente! agradeço a sua atenção! Sim Ricardo, com certeza estava ativado! O resistor que sobrou marca 470 (47 ohms) porém a marca indica que haviam mais 3 resistores, 4 no total! O problema é que não sei como eles poderiam estar conectados Suponho que seja 1 resistor em cada par de fio pino 1e2 pino 3e4 pino 5e6 pino 7e 8 Mas não sei se minha suposição está certa..rsrsrsrs Os leds estão bons e estão na placa principal (Maior) no auto teste funciona todos os led.

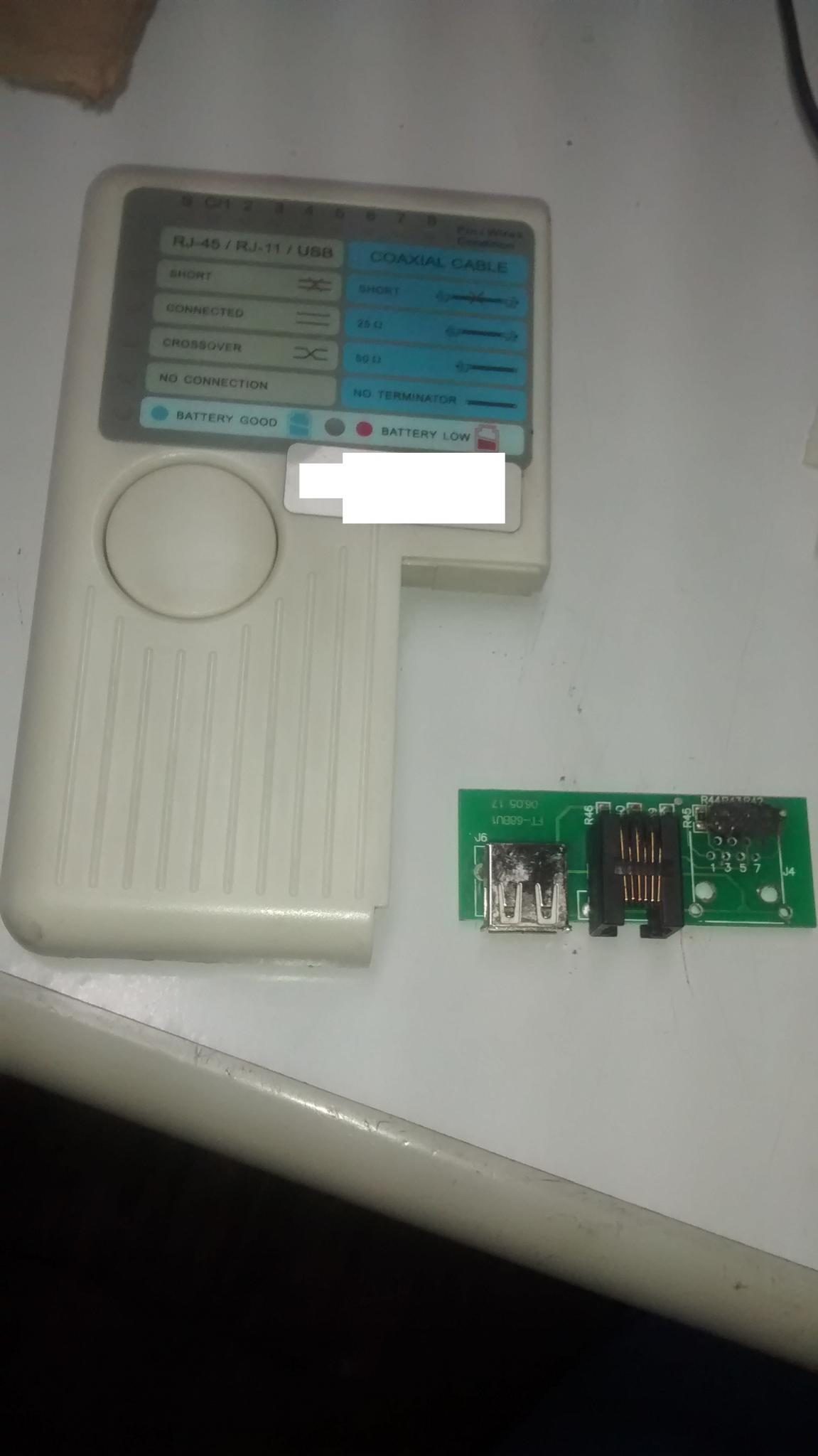

  6. Bom dia pessoal! Alguém tem um desse testador de cabo de rede da foto anexa ? se tiver peço que por gentileza me envie uma foto do circuito da plaquinha pequena que faz o fechamento da ponta do cabo de rede, tenho uma aqui para reparo onde o usuário conseguiu torrar a plaquinha pequena por querer testar um cabo de rede conectado ao switch, preciso de uma foto dos resistores da plaquinha menor, muito obrigado!
  7. Consegui resolver!! O circuito de segurança desses inversores acionam também dois fotoacopladores que consequentemente fecham duas tensões de 5 v cada, um dele haviam uma resistência no lado do diodo do fotoacoplador aberta, R100 (100ohms) smd, não havia tensão 1,9 volts polarizando o fotoacoplador PC3, assim não fechava a tensão de 5v na saída do mesmo PC3, a causa de queimar essa resistência ainda não sei, porém o inversor funcionou perfeitamente após a troca da resistência que estava com valor alterada.
  8. Você já fez o sistema mecânico de abertura e fechamento, como isso irá funcionar ? Poderia utilizar um microcontrolar pic e dois reles, ou ainda uma caixinha pronta, de trava elétrica.
  9. Bom dia, alguém que também faça manutenção em inversores de frequencia ? Estou com 5 yaskawa V-1000, e estou tentando descobrir o que causa esse erro HBBF, esse alarme é causado quando há uma falha no hardware do sistema do circuito de segurança do mesmo, na linguagem popular o "sem erro" HC-H1 devem estar fechados por jump quando não utilizado ou pelo circuto rele de segurança ou ainda no clp nesse caso o quando abrir o circuito de hc-h1 o inversor acusa HBB, porventura quando o erro HBBF ocorre o sistema é bloqueado, não liberando o chaveamento! Preciso resolver o problema do erro HBBF, estou tentando e verificando, se alguém puder me ajudar eu agradeço! Itens verificados:Fontes primarias e secundaria, parâmetros, link CC, foi seguido o circuito da linha de segurança (HC-H1) Itens susbtituidos : Modulo IGBT, trafo da fonte Grato
