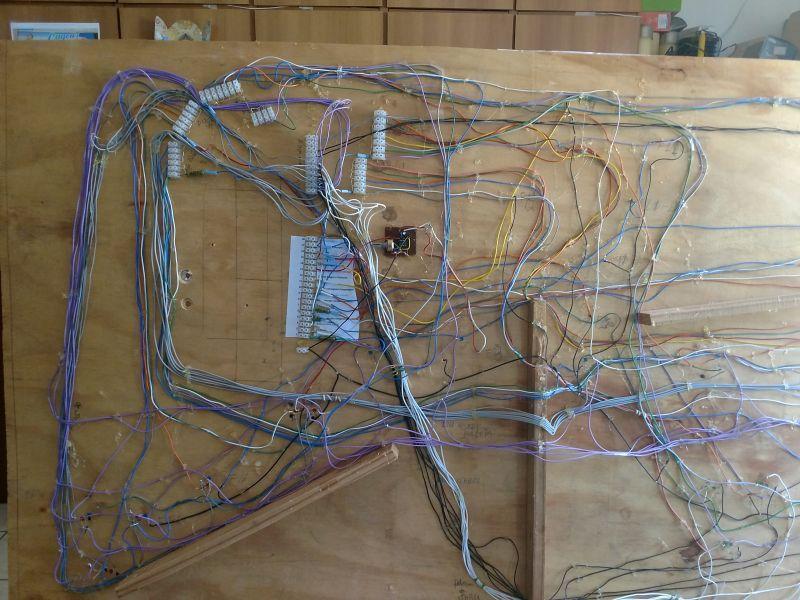

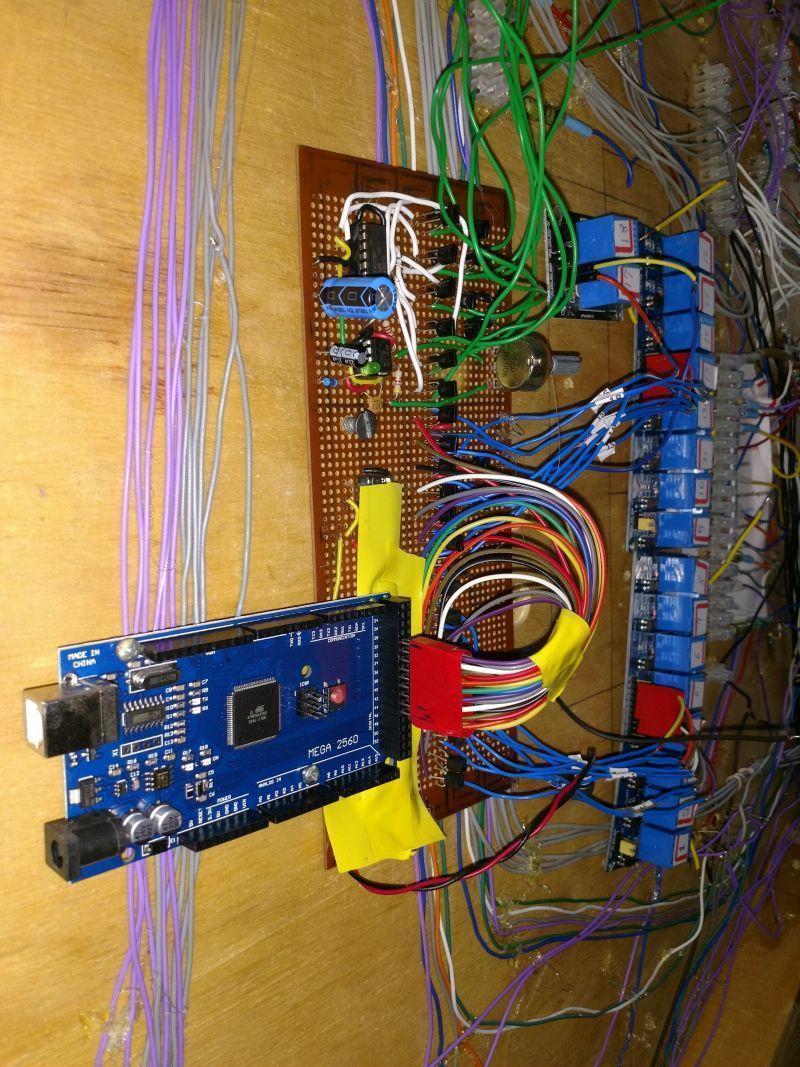

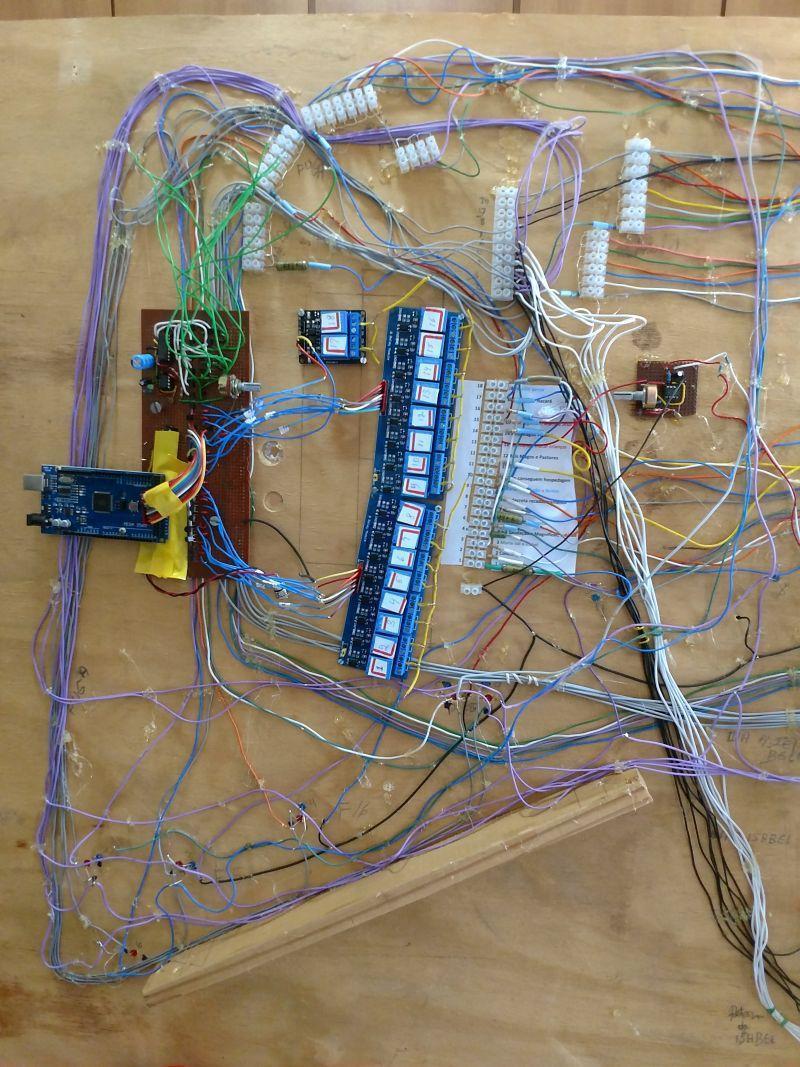

Olá, amigos. Não me esqueci de você's não, ok? Ainda estou tentando montar a coisa. Houve um momento que quase funcionou 100%, mas aí tive de fazer um pequeno acerto e o bicho desandou, rs... Estava havendo uma certa interferência de um módulo (1o e 2o 4017) no outro. quando funcionou, descobri que as cores escolhidas dos LEDs faróis não estavam boas. Então tive de trocar e por tudo em branco ou em amarelo, e ainda corrigir distâncias entre os faróis e os painéis (alguns só). Então, como estava dando muita dor de cabeça, mudei de ideia e substituí o 1o módulo por um Arduino Mega + Relés de 5V. Ainda não está pronto. Fiz o programa do Arduino (sketch), mas não o testei ainda. Falta correção na alimentação dos transistores do 1o módulo (mantidos estes) e dos módulos de Relés para Arduino (2 de 16 + 1 de2). Já estão com as ligações elétricas e aparafusados no local (entre si, mas não com o conjunto todo. Vejam fotos da 1a fase (só com os transistores) - não se assustem com o aspecto da fiação, rs... Os LEDs que parecem acesos são apenas reflexo do flash. Sem o flash a foto não ficou boa, ok? O trabalho com a fiação me provocou dores no braço e no ombro, daí tive de dar um bom tempo, e tb tive de comprar e esperar a entrega dos relés. Agora vou fazer as adaptações de voltagens de 12V para 5V, c om um 7805 (que custei pra achar nos meus guardados (andei mudando de lugar / reorganizando, rs)...

Obrigado. Eu também uso muito as tipo ilha. Construí recentemente um conjunto de 12 sensores de nível d'água, que usa o ci 555, para os meus vasos auto-irrigáveis, "roubando" um circuito melhorado na AliExpress. Na net rola um que usa um transistor na frente e resistores de baixos valores, fazendo com que as peças se aqueçam demais. O novo circuito usa só o 555 e funciona muito melhor. Gastei 4 placas, colocando 3 sensores em cada uma. Os anteriores desmontei tudo, deixando só os relés. Ainda não está instalado, por falta de um suporte do depósito geral da água. Enquanto isso construí mais 6 sensores, rs...

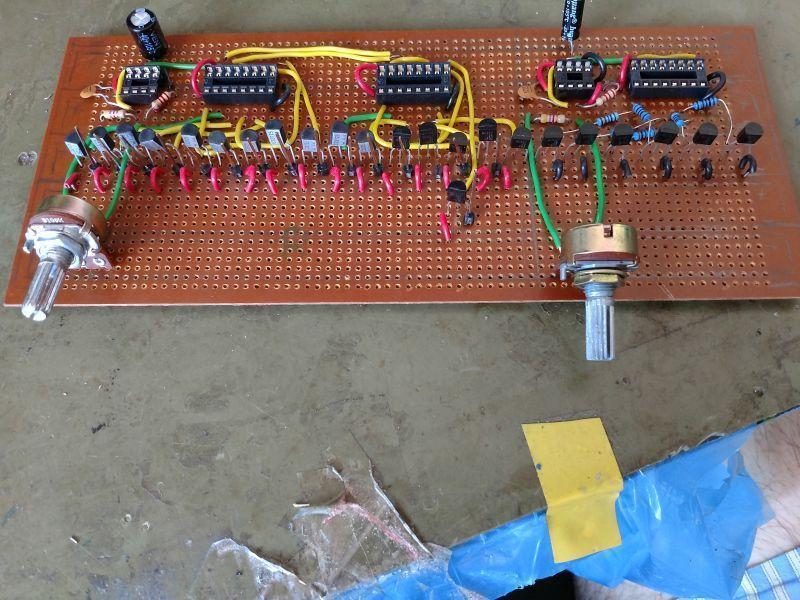

Oh, meu Mestre88, eu tava brincando, né? Mas... de qualquer jeito, muitíssimo obrigado. Já estou providenciando a montagem, por ora com transistores mesmo, pois não tenho aqui o ULN2003. Vou providenciar a compra dele, uns 3... né? (17/7 = 2,4286 => arredondando fica 3. 2 dó não dá). Estou montando já numa placa de fenolite, pois não há espaço na protoboard. A fenolite é do tipo conjugada, com 5 linhas de 4 furos na vertical e 6 linhas duplas para alimentação. Os CIs ficam por cima da linha de alimentação, com os pinos lado a lado destas linhas. Já coloquei os suportes dos 2 ci 555 e dos 3 4017, bem divididinho. Já coloquei os transistores (não soldei nada, só "pendurei" na placa, com as bases separadas pra facilitar a identificação. Já comecei a fiação entre os 4017 e os transistores, fotografando cada passo, rs... depois eu faço um filmezinho ou gif animada. Acho que agora eu posso finalmente tocar o resto do meu projeto. Assim que terminar fotografarei e postarei pra vocês.

Obrigado, Mestre88. Consegui corrigir o 555: troquei e pimba! Com o circuito que você me deu antes de agora o 555 funcionou bem, o 1º 4017 funcionou bem, mas... 0 2º 4017 acende o pino 2 e o mantém, e não muda nada quando o clock do 555 chega nele. Nem tium... o pino 3 está desligado no 2º 4017. Agora vou ver esse novo, mais completo. Remontar o protobord quase todo, de novo, por causa do transistores. Refiz as ligações com fio amarelo, que estavam sobrando e dando voltas à toa. Agora preciso de tempo, rs... BOAS FESTAS E FELIZ ANO NOVO, PARA VOCÊS TODOS E P ARA NÓS CÁ, TAMBÉM, NÉ? Só tenham cuidado pra não excederem na bebida e etc. Mestre88: Tu tá querendo me fundir a cuca, né, seu malvado... até parece que eu já não a tenho assim, rs... Inté minhén ou depois... adicionado 1 minuto depois Boas festas, cuidado com os excessos, rs...

Mestre88: Não é cada, é algumas só! Das 17 só 6 irão comandar outros, com LEDs sequenciais, em velocidades diferentes, com cores diferentes (algumas iguais, mas tem diferente também), e simultaneamente com os faróis que evocam o movimento. Na verdade a velocidade dos sequenciais não é tão importante, mas deve ser mais rápido do que a troca de Fases dos 2 primeiros 4017. Os 17 pinos principais são acionadores de LEDs de LEITURA, precisa ser lento. Os sequenciais são mais rápidos, para dar ideia de movimento. Leia lá no começo, veja a tabela Excel, imagine a coisa funcionando... ... Agora o 555 não quer oscilar... valha-me Deus... nem desligando o pino 3 com o 4017 deixando-o sozinho... Acho essas protobord muito ruinzinhas, acho que falham contato...

Sim, conferido. Mas vou ver de novo, desligar tudo além dessa parte (já o tinha feito e nem assim resolveu. Tá, vou insistir nisso. Mas... e a estória do 4017 x 555 x 4017? Não está funcionando nenhuma ideia, as dicas sobre isso estão falhas ou não tenho como entender, pois minha necessidade e uma e me respondem outra coisa (parecida, mas diferente, rs). Vou desligar o PC, está chegando um toró ... dos barulhentos. Taí uma foto do danadinho. O 2o 555 e 3o 4017 estão desligados do dos 4017 anteriores.

Fiz esse circuito, mas não funcionou. O 2º 4017 não funcionou. Só o 1º. Hora do almoço, de novo, rs... e com visitas lá do Pará, do acampamento de Carajás, da Vale. Sobrinha da minha esposa, dois filhos (um é afilhado) e uma bonequinha de 9 meses, graciosa como só... impressionante...

Sim, mas eu coloquei, sim os resistores. Qto ao 3 com 11 eu já estava com os cabelos em pé, mas funcionou... rs... E qto àquele circuito de lógica? ligo a base do transistor no pino 3 apenas?

Realizado essa parte, pretendo, sim fazer a Via Crucis no mesmo molde / sistema desse... Doideira? Pois sim... adicionado 20 minutos depois Mas... Árvore de Natal com pisca chinês eu já tenho, e não preciso quebrar a minha cabeça por meses a fio para montar. Aliás, nem é eu quem monta, mas a minha esposa, e ainda tem o presépio "normal", cheio de presepadas, com coisas quem nem em sonho aconteceu lá naquele dia... Isso que estou fazendo começou com uma "tarefa" da minha psicóloga, já no final do tratamento (mistura de estresse + ansiedade + hipotireoidismo) me deixou quase no chão, por quase 2 anos. Há anos estou matutando isso. Ela pensava que eu faria algo como um Pipiripau, um trenzinho, ou coisa parecida. Pensei coisas e coisas. Mas nada batia com a minha cabeça. Então, pedi ajuda aos "de cima", e foi me chegando as ideias. Comecei a anotar, estruturar, pesquisar o conteúdo das coisas - e descobri coisas que nenhum padre fala ou falou... Mudei muitas coisas que queria fazer e não pude porque não estava sendo exequível. Aí fiquei com a ideia atual. Montei as partes de conteúdo numa folha de cartolina branca. Passei quase um ano sem mexer nele, mas com ele aqui bem nas minhas fuças, pegando poeira e umidade, rs... Aí resolvi tocar de pronto, novamente, reimprimi alguns painéis, plastifiquei, refiz os spots para os LEDs de 3 mm, reforçando-os e melhorando o reflexo. Espalhei os spots frente aos painéis, e coloquei os LEDs de movimento no chão, furando um furo bem justo para prender os LEDs de 5 mm. Colei uma cartolina nova sobre a velha e colei tudo sobre um compensado fino, já cortado no tamanho da encenação (2 metros x 88 cm). Portanto, isso não é um brinquedo. Isso é uma homenagem minha à N. Sra. da Conceição, Maria mãe de Jesus... etc, etc... adicionado 31 minutos depois Novas folhas do esquemático, ainda não finalizado, mas já aproveitando algumas ideias apresentadas. adicionado 33 minutos depois Imagem em me baseei para conectar os dois 4017 principais (2 primeiros).

Ok, Obrigado, Sérgio. Agora eu preciso de um esquema mostrando como faço para linkar o 4017 com saída para uma fase que contém movimento, com o timer 555 e este com o 4017 do movimento. Eu preciso de tempos diferentes para cada movimento, ou cada quantidade de LEDs a sequenciar (só em uma direção - ou ida, ou volta). Não quero que pisque nos dois primeiros 4017, quero que ilumine só (são como faróis, ou spots de iluminação.

Sérgio Lembo: Não é apenas piscante e sim sequencial, para dar sensação de movimento. Posso usar essa dica para a fase 12, mas não fica tão bom. Vou aproveitar a sua dica dos LEDs em série (já estava com tendência para isso, rs...). Estou editando o esquemático atendendo às sugestões anteriores.

Ok, Obrigado, Mestre 88, pela rápida (até assustei, rs) e prestimosa resposta. Obrigado também ao Sérgio Lembo, e à Isadora Ferraz. De fato, há erros diversos. O circuito apresentado ainda é muito inicial. Já fiz alterações no protobord, com base em circuitos pegado na net (mas é complicado isso, não?). Vou providenciar a correção dos transistores, Sérgio Lembo. Sobre o acionamento de outros 4017 (com LEDs de 5mm): São 17 Fases: Serão acionados outros 4017 apenas na Fase 3 (com 6 LEDs verde fosco); Fase 6 (com 10 LEDs 5mm verde fosco e aproveitando os 6 LEDs da fase 3); Fase 8 (6 LEDs Azul fosco); Fase 12 (4 LEDs de 3mm: 2 Vermelho fosco e 2 incolor => talvez eu use só um 555 acendendo 2 de cada cor, mas teria melhor efeito se fosse em sequência, pois é uma cena muito dramática); Fase 14 com 6 LEDs vermelho fosco); e Fase 16 (6 vermelhos da fase anterior + 12 LEDs azul fosco). tensão aplicada ao circuito: 12 volts (mas posso mudar para 9, sem problemas, só corrigindo os resistores dos LEDs). (Login caindo com a minha demora em responder. Vou almoçar. depois continuo a responder.) (eu) Presepio do Mau - LEDs 20171230.xlsx

Boa noite, Estou construindo "uma coisa", que eu chamo de Presépio, mas não é o que todos fazem. O meu é a história de Maria, José e Jesus, desde a anunciação até o retorno a Nazaré. As "cenas" ou "Fases" são 17. São feitas de textos e imagens (fotos ou figuras), Já prontas. Cada Fase é iluminada por LEDs, ora com um LED, ora com 2 LEDs, ora com 3 e até 4 LEDs. Esses LEDs devem serem acesos durante um certo tempo (para leitura e meditação), apagar e acender a fase seguinte. Algumas fases têm LEDs em sequencial para indicar movimento, viagem, etc. As quantidades dos sequenciais variam de 6 até 18. Essa parte está quase pronta (em protoboard) e placas fenolite padrão à espera de implementação.O sequenciamento estou realizando com o ci 4017. Meu problema é: Considerando que o ci 4017 exige pulsos de onda quadrada, principalmente fornecidos pelo ci 555, Os sequenciamentos, em dois casos tem LEDs aproveitados de fases anteriores, por motivo de economia e também e principalmente de "boniteza", em cores iguais e também com cores diferentes. Os LEDs de Fases são de 3mm, em suportes próprios. Só a última Fase terá 2 LEDs de 5mm. Os LEDs de sequenciais são de 5mm. Como fazer o engatilhamento dos ci 555 para acionar os 4017? Já fiz alguns testes, mas não deram certo, usado a saída do 4017 no pino 2 do 555. Já tenho uma placa padrão para os 5 conjuntos de 555 + 4017 com os suportes nos lugares. Um dos 4017 para 4 canais, que será usado diretamente para um painel de Fase (com 4 LEDs de 3mm e de 2 cores diferentes) e ficará na placa principal, esta com um 555 e dois 4017, só com as Fases. O circuito eletrônico é grande, gastei duas folhas no Kicad (1a vez que uso essa função, rs). Pensei inicialmente em usar o Arduino, mas a quantidade de portas me complicou, e a forma de onda do Arduino também. Após completar essa parte, incluirei mais um atrativo: sons gravados naqueles chipzinhos. Desde já agradeço qualquer ideia / ajuda. Feliz ano novo para todos.
