tenho várias fontes de celular aqui, é interessante porque sendo chaveada tem menos perda de energia do que no transformador né? Encotrei este circuito na internet, seria ele que vamos montar mas com algumas adaptações?

Por curiosidade pedi ao chatgpt para criar um circuito com o 339 com 3 leds um pra tensão normal outro para sobretensão e outro para tensão baixa. Ele fez um esquema mas tá todo errado, de qualquer forma ele indicou usar um transformador e retificar a saída, usar um 7805 pra alimentação do CI e a saída retificada sem estabilização serve de análise para o 339, se a tensão da rede cair ou subir essa saída do transformador vai variar também e o 339 acende os leds correspondentes. Para mim faz sentido mas tem outra forma sem usar o transformador? Usar Transformador pra abaixar a tensão da rede só pra acender três leds parece "muita coisa pra fazer pouca coisa"

Boa noite pessoal, este fim de semana consegui colocar as coisas em ordem e vou montar o circuito dentro do estabilizador antigo, como a caixa é de metal e estava enferrujada dei uma mão de tinta antes, agora vou esperar secar pra montar. O variac é uma boa ideia, vou criar um tópico quando terminar o filtro de linha e a gente se entende por lá cortei ela mesmo e soldei de volta os componentes, logo vou mandar foto, ficou melhor do que fazer uma placa nova tava tudo pronto ali, mas qual corrente será que este filtro aguenta? Sim faz um tempinho era sobre a limitação de rotação do motor se não me engano, por falar em comparador de tensão na placa tem os CIs LM324N e LM339N será que um deles serve pra monitorar a tensão e acender o led que indica baixa tensão e acender o que indica excesso?

o duro é conseguir as lâmpadas neon, queria fazer com led mesmo rsrs acabei me rendendo a preguiça e cortei a placa original para não precisar fazer outra, mas olha só ganhei outro estabilizador e esse ai é beem maior do que eu ia usar, o peso é quase o dobro, o branco é o que usaria e o preto é que ganhei e vou usar, alguma sugestão do que fazer com o transformador dele além de carregador de baterias? porque já tenho um rsrs

será que surtos picos de tensão ele protege também? Já arrumei o estabilizador que vou usar a carcaça. mas ele é daqueles padrão que tem um led acedo quando ligado e acende uma luz caso esteja com tensão baixa e acende outra com a tensão mais alta. uma imagem boa dele aqui: tem como fazer algum circuitinho para os leds manterem a mesma função? se cair a tensão acende um e se subir acende outro?

pior que não estava acontecendo nada kkkkkk estava separando as sucatas de eletronica, separando componentes e mandando as placas antigas para reciclagem ai vi essa fonte e quis fazer o filtro, mas vou publicar o resultado sim, com a caixinha de estabilizador e tudo rsrs

são 275V X1 e X2 pior que eu pesquisei antes de perguntar, e tem vários aí me perdi, então resolvi tirar os componentes e olhar na placa. Já dessoldei tudo e coloquei na mesma posição que estava na placa, percebi que os 4 varistores menores são ligados ao terra, e infelizmente não tenho terra aqui na residencia então acho que nem adianta colocar eles. Pelo que entendi é só ligar tudo em paralelo e acrescentar um fusível antes de tudo, mesmo sem os 4 varistores pequeninos acha que fica um filtro de linha bom @.if? Vão ser dois indutores, capacitores X1 e X2, um varistor e um capacitor 225K 450v no final.

estava pensando em desmontar e soldar em outra placa, mas quais componentes eu vou aproveitar? Os indutores e os capacitores amarelos e os varistores apenas? São só esses que preciso para o filtro? Tenho um estabilizador de tensão aqui, vou tirar a parte interna dele e aproveitar a carcaça com as tomadas.

Em português não vais achar tantas informações sobre isso, vai ter mais informação em inglês mesmo, eu até agora nunca vi alguém usar o unojoy no nano sempre vi fazer com o leonardo mesmo por causa da comunicação USB.

Bom dia pessoal, estava separando componentes de sucata de eletrônica e achei uma placa de fonte de PC que parece ser daquelas parrudas, na parte de entrada de energia dela tem capacitores e indutores e acho que tem chance de pegar esses componentes e fazer um filtro de linha para uma ou duas tomadas de baixa potência, acham que dá pra fazer? Quais componentes eu pego da placa pra fazer o filtro?

Bom dia, eu estou montando um com o arduino Leonardo, é mais caro que o nano mas o Windows já reconhece ele como joystick, e é mais rápido na comunicação com o PC porque ele nativamente já se comunica por USB.

vou fazer isso então, converti o pdf do diagrama para imagem e vou traçar no paint as linhas e componentes que já testei e verifiquei, não tenho muitas peças sobrando aqui se achar alguma danificada pode ser que não consiga substituir na hora, mas vou fazer esses testes direitinho com calma e ir anotando o que estiver com problema. Estou com suspeita dos capacitores mas olhando o esquema atentamente vi que tem o BD135 e ele alimenta vários transistores no radio todo então se ele estiver com problema muita coisa não vai funcionar... Estou animado pra resolver o problema desse radio, espero que consiga, logo posto os meus avanços aqui!

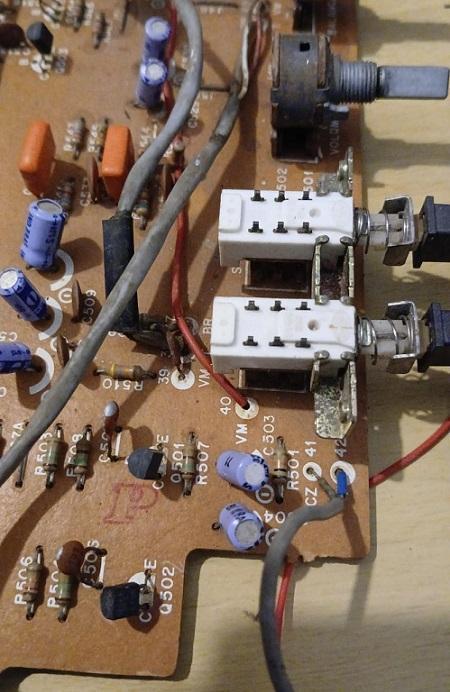

Medi do GND até os pinos dos TDA e as tensões bateram certinho, mas medindo nos Q501 e Q502 que ficam perto das chaver londness e stereo/mono as tensões foram 0 ou perto de zero, medi todos usando a menor escala possível do multimetro: era pra ser: B 0,7v E 0,1v C 3,6v deu: B 0,02 E 0,00 C 0,45 Agora como faço pra descobrir porque a tensão não está chegando ali? Tiro os transistores pra testar? Os capacitores tem mais de 30 anos to pensando se pode ser eles porque mesmo não estando estourados acho que podem estar bem baleados, como eu devo proceder agora?

Olhei no diagrama e na placa, não tem nada mais que precisaria ser feito, estava até achando que teria alguma trilha ruim ai eu soldei direto do pino da chave até o contato mas nada de som sair, e no esquema não entendi bem a saida dos amplificadores vai pro conector de fone e depois dele para os falantes? Esse aqui não tem mais o conector de fone então não dá pra saber, mas é estranho usar a saida para os falantes direto no fone ia deixar qualquer um surdo... estou pensando se pode ser algum transistor do pré-amplificador queimado mas pra testar isso só com osciloscopio? Se eu colocar uma pilha de 1,5v na entrada aux e ir seguindo com o multimetro onde a tensão para chegar será que dá certo pra achar onde o sinal está parando?

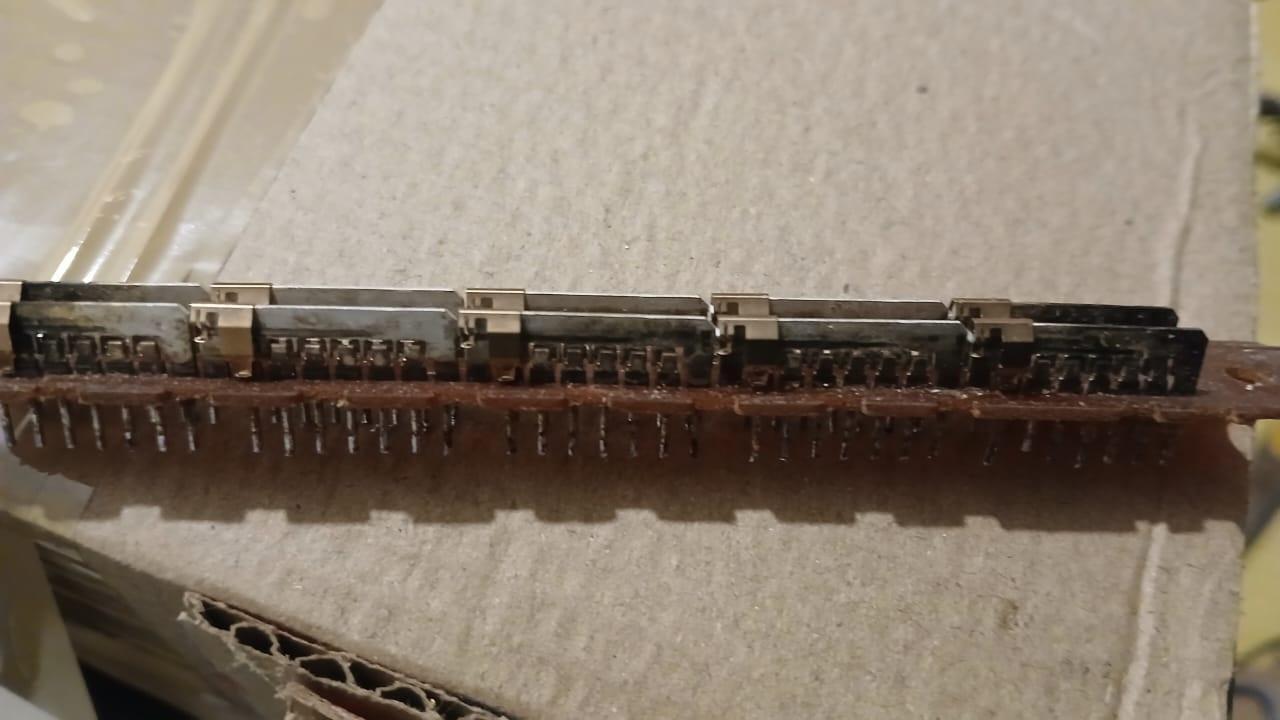

demorei um tempão pra conseguir tirar a chave, tirei e desmontei ela e realmente todos os conjuntos mexem juntos, achei que no final da chave podia mudar só duas posições por exemplo e no restante podia mudar todos juntos, suspeitei disso porque tem uns terminais em baixo da chave que não são usados... Mas você estava certo todos eles mexem juntos. Soldei os jumpers onde tinha as ilhas na placa, ficou como nas imagens, só que ainda sim nada de som nos falantes, uma coisa boba esse rádio tem entrada pra fone de ouvido e ela não está mais ligada na placa, será que o rádio "pensa" que tem um fone conectado e deixa os falantes mudos pro som sair só nos fones?
