  1. Boas pessoal Depois de construir o quadro para os testes , testei o placa com o motor em vazio. fiz a otimização e ficou a trabalhar sem problemas. Pensei que o problema ocorre-se só com o motor em carga então quando tive oportunidade voltei a colocar a placa novamente na maquina e passados 10 dias ainda não apresentou problemas. Como são maquinas que trabalham 7 dias por semana 24 horas por dias ou considerar que o problema foi resolvido. obrigado a @.if , @K.e.V. T.a.G , @Adenilton , @alexandre.mbm , @Renato.88 , @Ricardov, @Sérgio Lembo pelas sua contribuições e dicas.
  2. @.if Obrigado desde ja pela sua resposta. Os ''cubos brancos'' são indutores . Todos os diodos e mosfet ja foram medidos não foi detetado nenhum defeito...
  3. @K.e.V. T.a.G o conversor é um conversor ac/dc logo a saida é em DC. Neste momento estou a construir um quadro para fazer os testes ao conversor e poder trabalhar mais a vontade.
  4. @Ademilton sim de certo que é um componente com defeito, eu como não tenho muita experiencia queria ajuda para saber a logica de possíveis testes e medições a fazer para poder chegar ao problema raiz. Quanto aos componentes são componentes que se encontram no mercado sem dificuldade...
  5. @Ademilton muito obrigado pela sua resposta. mas o problema por min citado não creio se seja má programação do variador já que este se encontra a funcionar a mais de 20 anos, e apos a substituição desta placa continuou a funcionar corretamente. no entanto a sua parte final mostra um circuito no qual estou trabalhando a ver se descubro algum componente com defeito. @Renato.88 os transístores com soldas diferentes foram por min retirados para os poder medir corretamente fora do circuito. Mas não apresentaram qualquer defeito.... @alexandre.mbm ok tirar novas fotos visando a referencia dos circuitos integrados e criar uma legenda de forma a vocês possam entender melhor o circuito
  6. @alexandre.mbm estas fotos estão boas para entender a eletrónica usada?
  7. @alexandre.mbm,@Ricardov, @Sérgio Lembo . Alguém me consegue dar uma dica

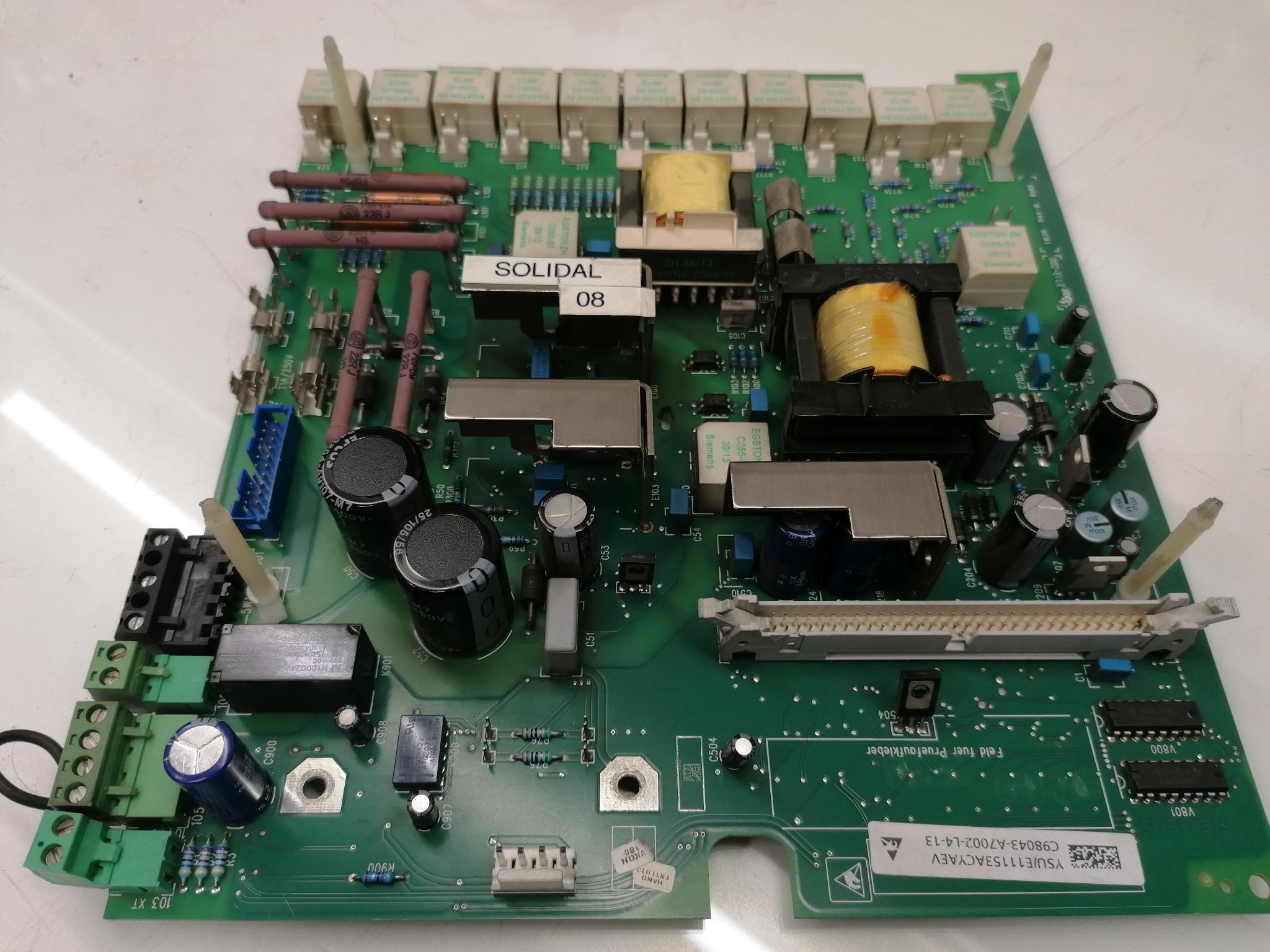

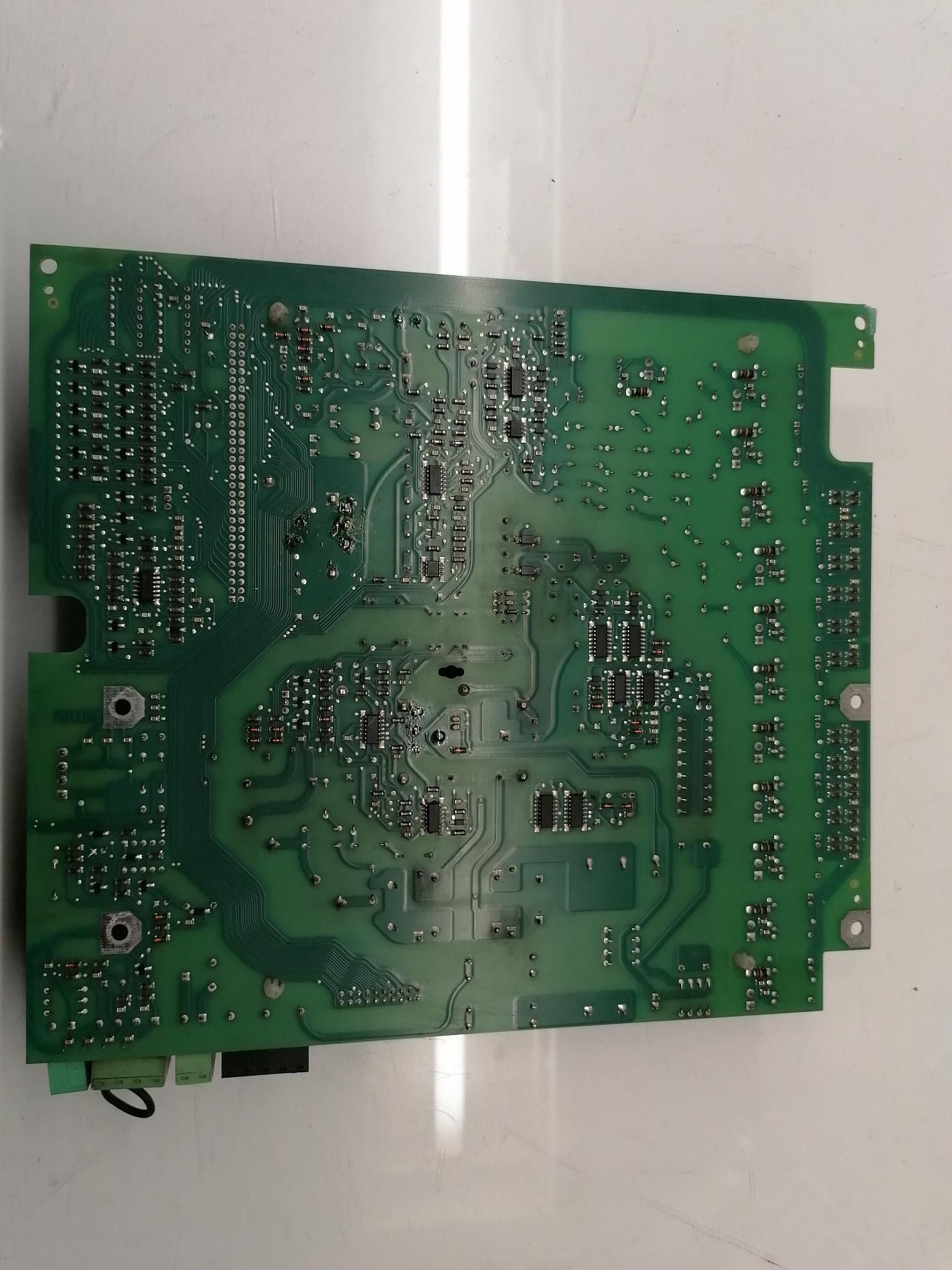

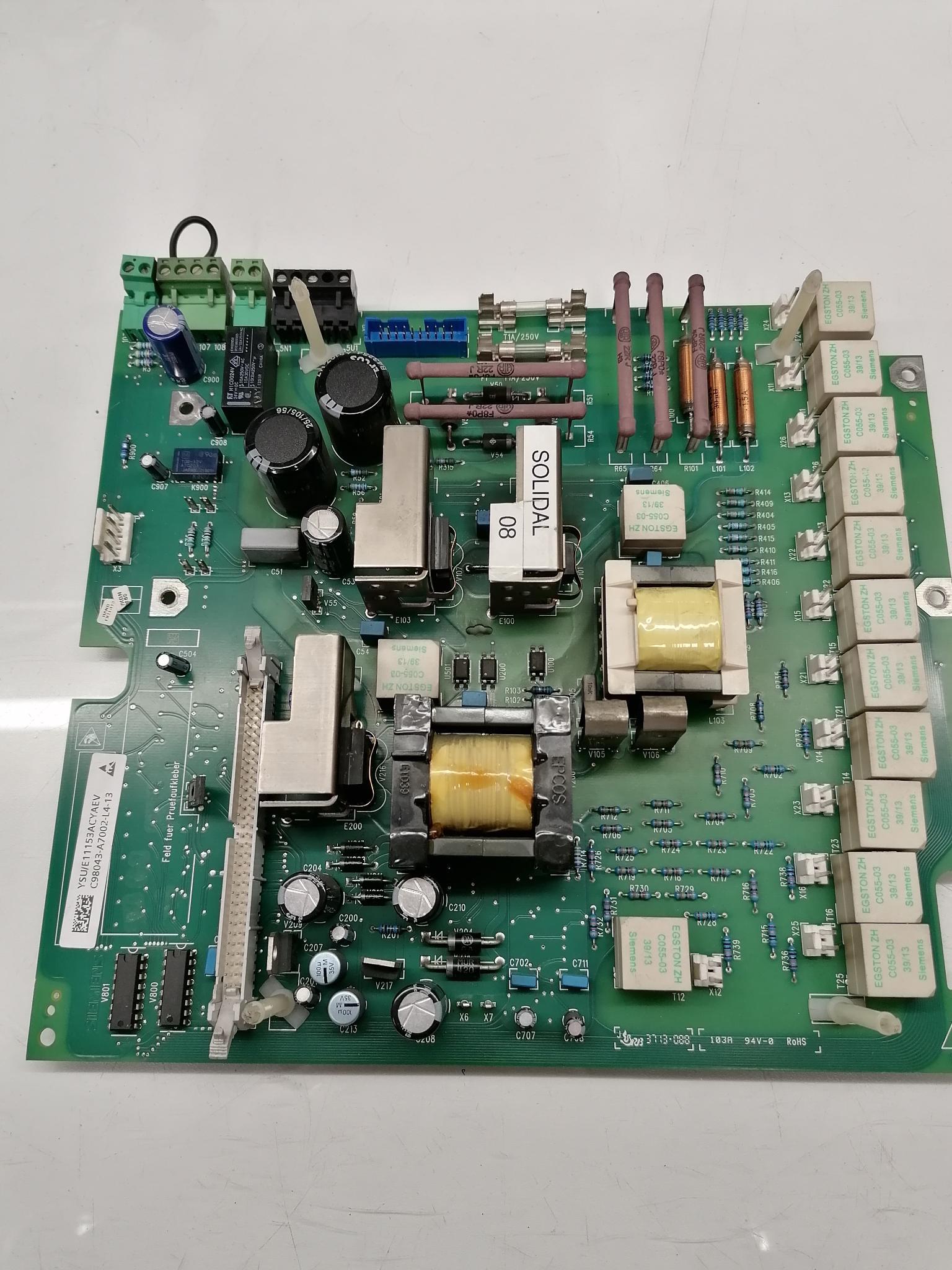

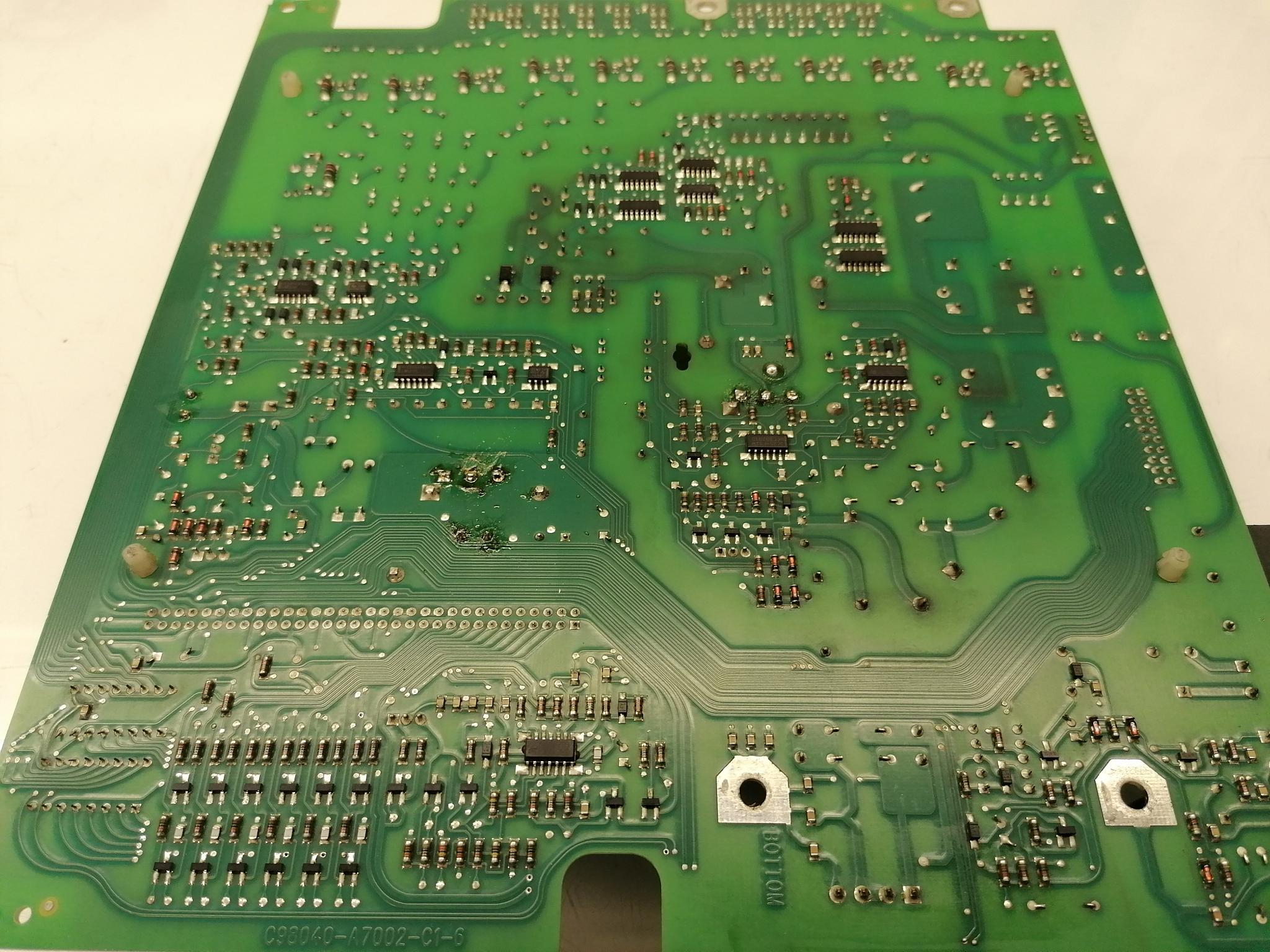

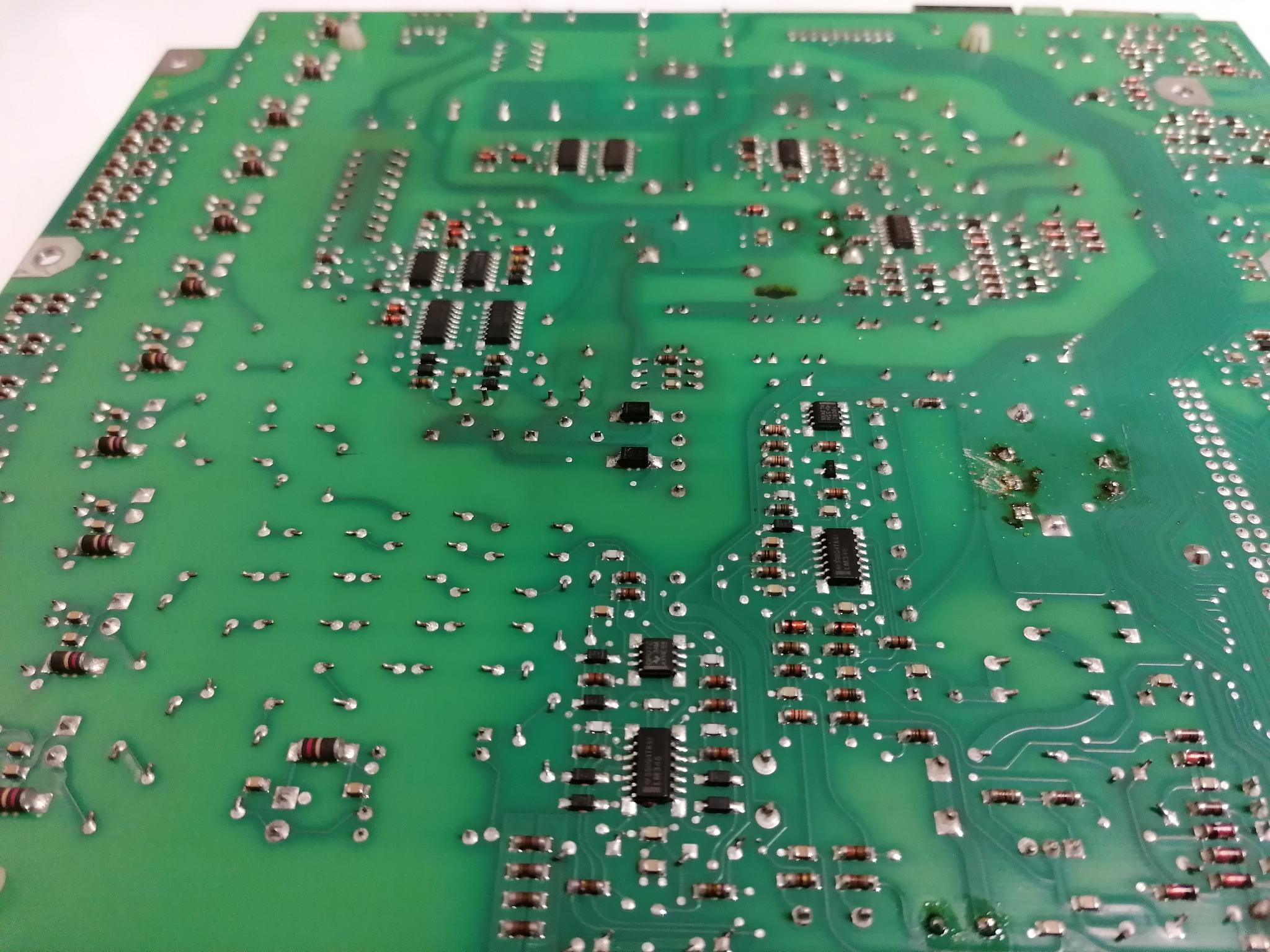

  8. @alexandre.mbm Obrigado desde já pela sua resposta aqui segue varias fotos de diferentes ângulos da placa em questão
  9. @RicardovObrigado pela sua resposta . Aqui segue uma foto da placa em questão esquema infelizmente não tenho. @Sérgio Lembo obrigado pela sua resposta. infelizmente não tenho esquema da placa. fiz algumas medições de semicondutores (díodos e transístores), mas não encontrei nada. não me consegue dizer um pouco mais especifico ou alguns testes em possa fazer para isolar o problema?
  10. boas pessoal Sou iniciante na reparação da placas de inversor de frequência. tenho experiencia na reparação de eletrodomésticos e recentemente entrei a trabalha numa industria e foi me pedido para reparar um inversor de frequência. O inversor de frequência é um siemens 6RA707B-6Ds22-0 (DC converter) O sintoma que apresentou foi que ao arrancar com o motor queimava os fusíveis da tensão trifásica da alimentação da parte de potencia. Foi substituida a placa de controle de potencia c98043-A7002-l4-13 e ficou a trabalhar bem. Alguém tem alguma dica de como reparar esta placa?

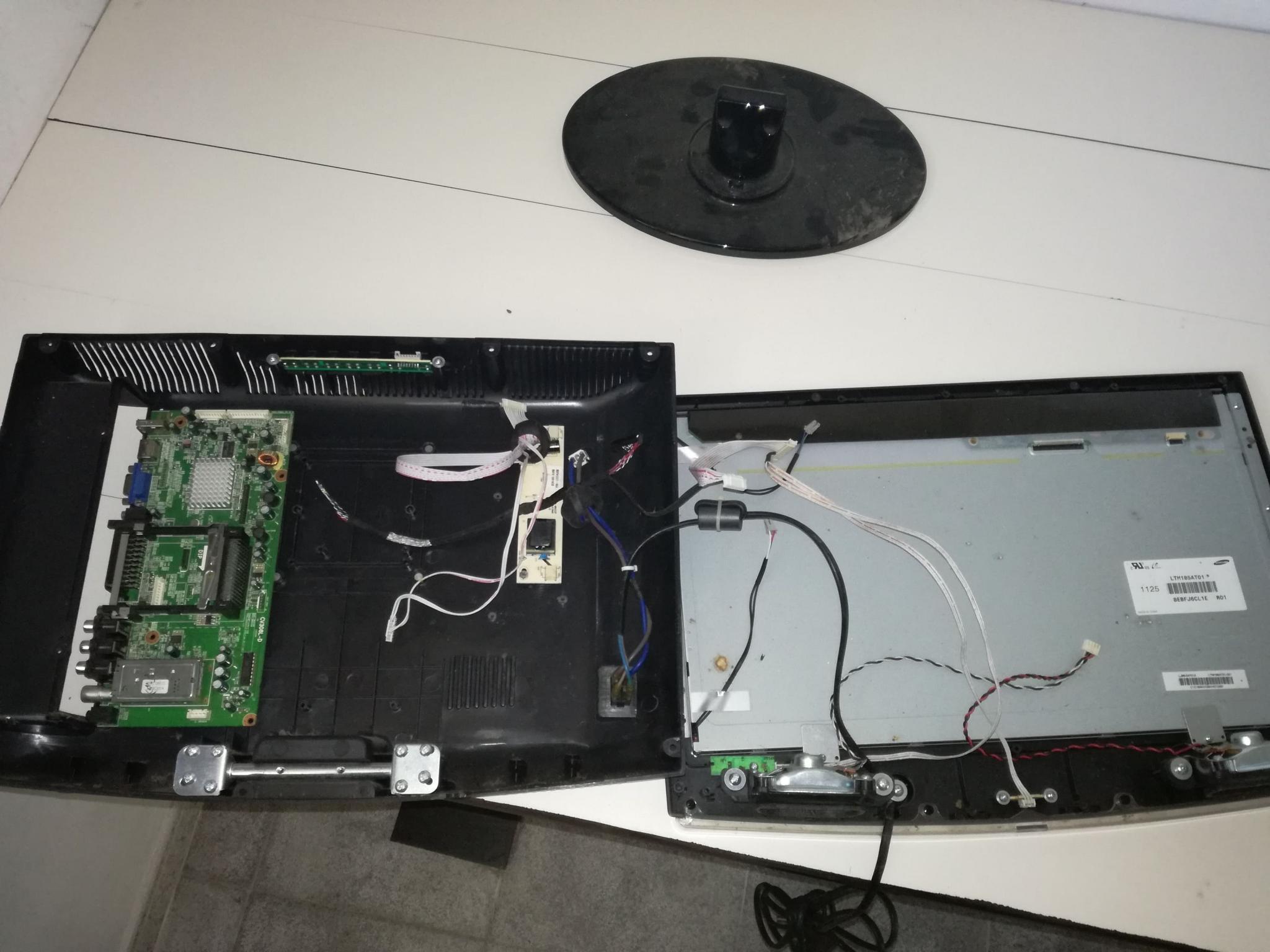

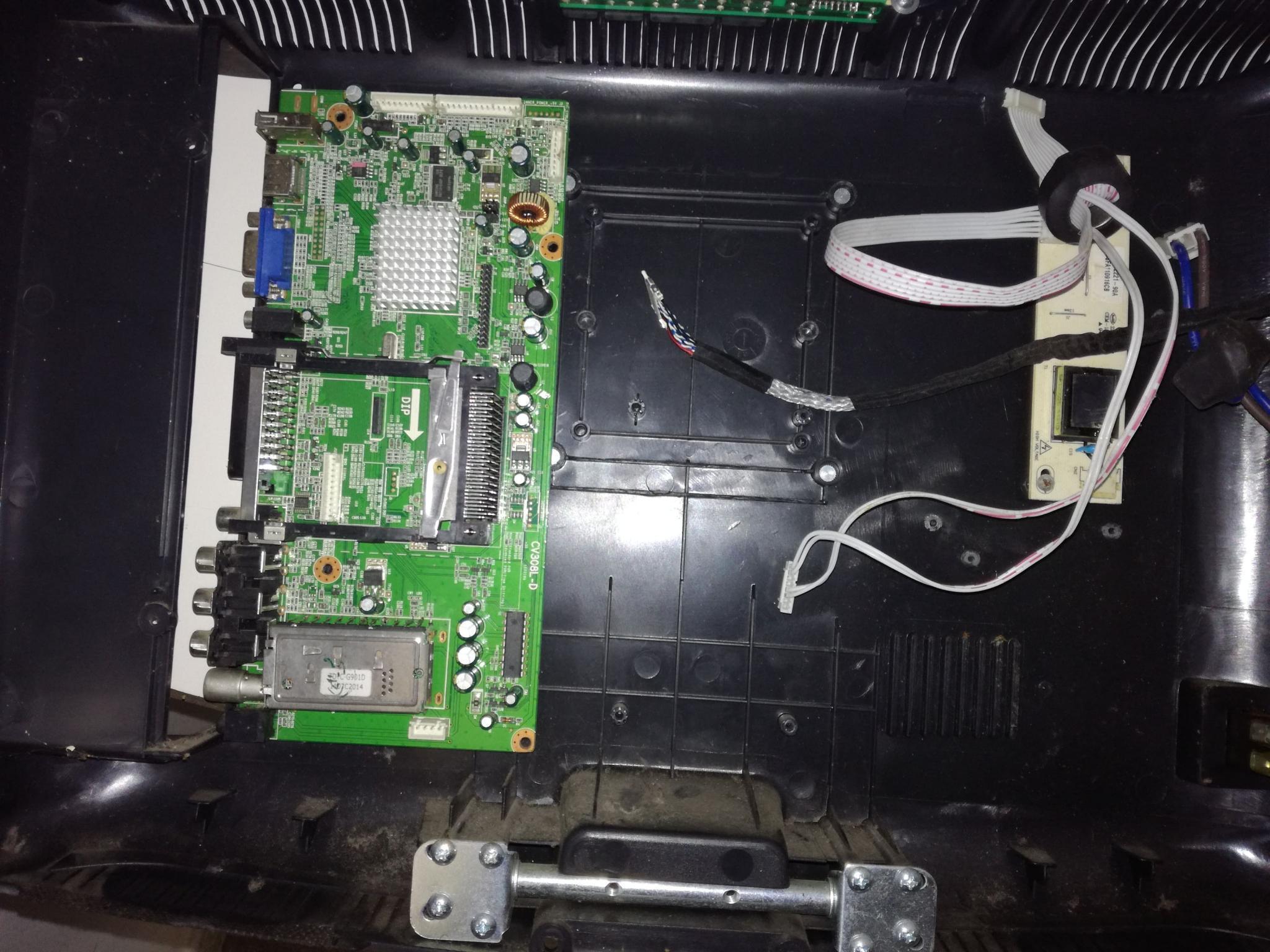

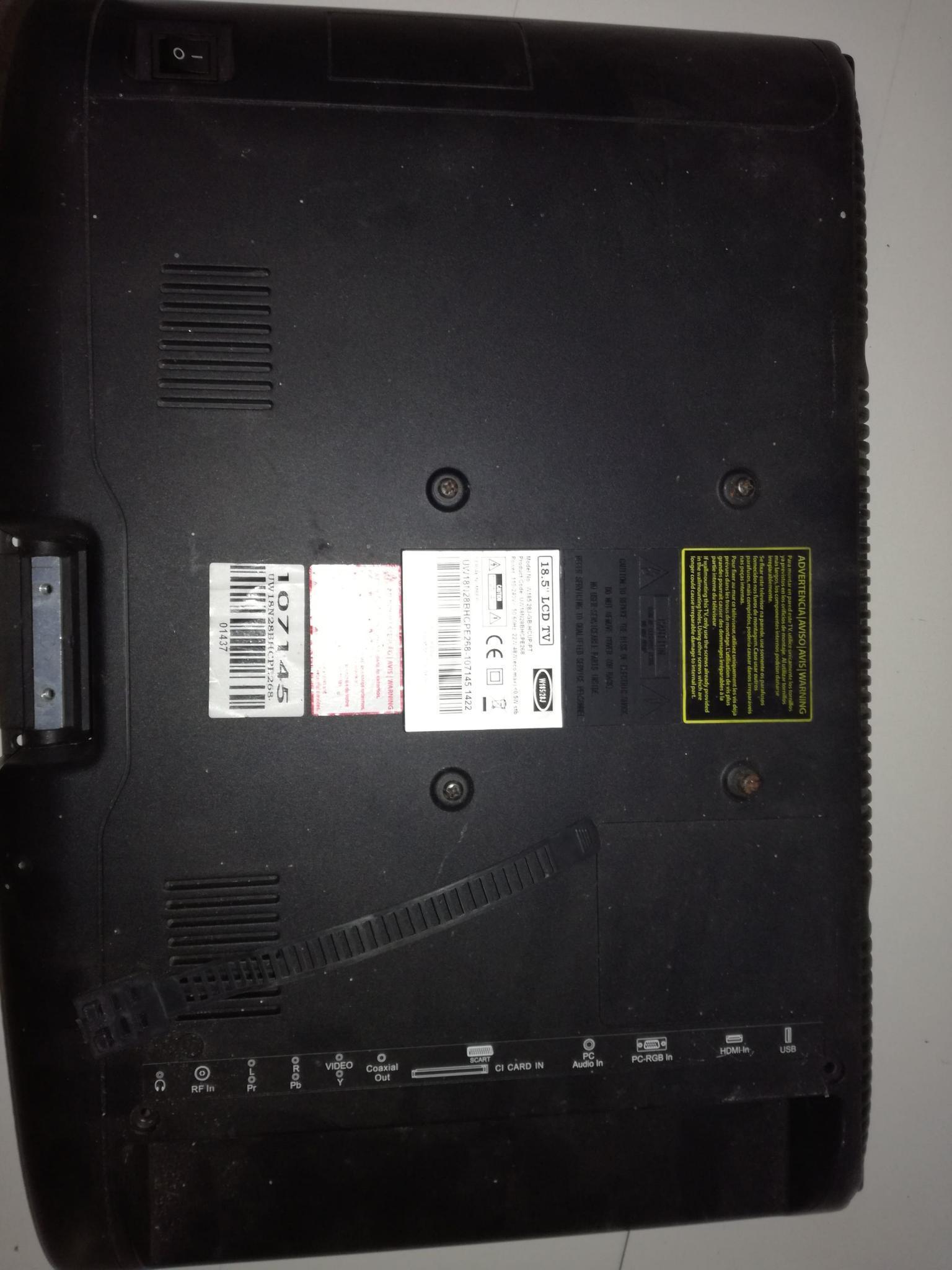

  11. Boas pessoal, Estou com uma tem Samsung de modelo LE19B450C4W a tv liga da som mas não da imagem. estive a verificar a fonte de alimentação e as tensões de saída estão todas corretas. O inverter e incorporado na fonte de alimentação . esta usa o ic "FAN7320" para controlo da tensão de 700v para as lâmpadas de backlight. Verifiquei que o ic estava alimentado, e como o ic esta a ser alimentado e não funciona troquei o ic mas não resolveu. Não encontro o datasheet do ic FAN7320 alguém o tem? a fonte de alimentação é "PWI 1902ST" alguém tem o esquema ? Alguém já trabalhou numa tv igual com o mesmo problema?
  12. Bom dia pessoal, Estou na bancada com uma tv toshiba 32AV934G que nao liga. Esta tem uma fonte DPS-140SP na qual encontrei alguns componentes queimados ao redor do IC oscilador da fonte. O problema destes componentes e que são SMD e não consigo ver a sua referencia alguém tem o esquema desta fonte com os valores? É que eu ja encontrei o esquema mas sem as referencias dos componentes... Precisava de saber do D901 D904 D903 ZD900 ZD902 ZD903 ZD904 Q902 Q903 Desde já agradeço a quem me poder ajudar
  13. @r_Tray obrigado pela resposta mas acho que me expliquei mal.Eu ja tenho o spyder com o anaconda num ambiente virtual em windows 10, a minha duvida é como instalar a biblioteca FINS.... Alguma ideia?
  14. Boas pessoal Estou usando o spyder com o anaconda num ambiente virtual em windows 10, e para comunicar com o plc da omrom queria usar a biblioteca FINS. Só que não estou a conseguir instalar para poder fazer o import na biblioteca no código. Alguém tem ideia como o fazer?
  15. @Willian_Souza @Willian_Souza desde já obrigado pela ajuda as foto vão em anexo
