Luiz Cezar

Pessoal obrigado pelas respostas e desculpem a demora, mas tive problema na maquina. O @Sérgio Lembocomo sempre muito gentil e disposto a ajudar, @Mestre88 pelo que vejo segue a mesma linha. Sou químico aposentado, mas adoro enveredar por outros caminhos e eletrônica é um fascínio meu, apesar de não entender nada ou quase nada dela. Estou fazendo um projeto ou tentando pelo menos, adquiri o Proteus, estou aprendendo a usar, protoboard, e um caminhão de componentes dos mais comuns e mais compreensíveis para mim, diversas ferramentas e acessórios. Se trada de um controlador de um equipamento que trata água para diversos fins. Ele na verdade poderia ser construído a partir de um PIC ou de um Arduino, mas realmente na minha idade acho que não tenho mais RAM e HD suficiente para tantas informações, como de linguagem de programação, fui fabricado na era em que calculadoras eram mecânicas rsrsrsrsr. Não sei se vocês teriam paciência e disponibilidade para me ajudarem, com a velha e boa eletrônica analógica, é a que male-male compreendo, mas mesmo assim com muitas limitações, e também não sei se seria continuando este tópico seria o local adequado. De qualquer forma agradeço a atenção desprendida até o momento. Abraços e um feliz 2018 a todos Luiz Cezar

Boa tarde amigos Preciso ligar remota mente um instrumento 220V 2W (trafo interno) Bom gostaria de saber se um MOC 3031, teria capacidade de acionar diretamente este instrumento como um Rele de Estado Sólido "carga indutiva", ou se teria que usar um triac posterior a ele para isto. Desde já agradeço

Sergio boa noite, não consegui achar o irfp 350 aqui na cidade, pelo mercado livre a compra de apenas algumas unidade não compensaria, o frete fica muito alto e o link que me indicou, o vendedor não deu retorno para compra de um lote de 20 a 30 peças, ai valeria a pena, mas consegui o 250, e testei, funcionou maravilhosamente bem, com quase 40 minutos de acionamento o aquecimento pode se dizer que foi bastante normal, ou quase que imperceptível. Cara, minha área é química especificamente em tratamento de água para processos, água de pura para ser mais especifico, água com uma resistividade superior a 250 K ohms até 12 M ohms (uso o mohs como unidade ou u Siemens), que foi até onde já consegui chegar, caso algum dia venha precisar de algum sistema de água para algum projeto terei o imenso prazer de poder retribuir sua atenção vou ver se consigo passar meus dados para você por MP, muito obrigado mesmo pela ajuda, esse velhinho aqui agradece de coração, sou um apaixonado por eletrônica, mas do tempo das válvulas, onde estudei um pouco como hobby.

Mais uma obrigado pela dica

Valeu, muito obrigado mesmo, vou fazer isto. Sergio espero poder contar com sua ajuda caso tenha mais dúvidas, parabéns por sua disponibilidade e educação, coisa rara hoje em dia.

Bom ainda não consegui tirar o circuito todo ainda, todas as modificações feitas até agora deram certo, mas não estou entendendo ainda o porque 24 V. em cima da porta de um 4011, se é que chega os 24 na porta do 4011, pois se trata de um antigo controlador, que estou tentando recuperar, especifico para um equipamento que tenho, então agora fiquei na dúvida. adicionado 23 minutos depois Sergio, de qualquer forma da maneira como está no desenho que postei, para que pelo menos possa testar o equipamento funciona, pois tenho alguns TIP 32 em meus componentes, assim da para ver se o básico do equipamento funciona?

Sergio e Albert, agradeço muito a ajuda que estão me dando, como podem ter notado minha eletrônica é extremamente básica se é que podemos chama-la assim, por tanto se puderem ser mais mais didáticos, para que eu possa entender, ou sugerir um circuito que eu possa substituir o existente, vou ficar extremamente grato. Obrigado mesmo pelo tempo que estão dedicando.

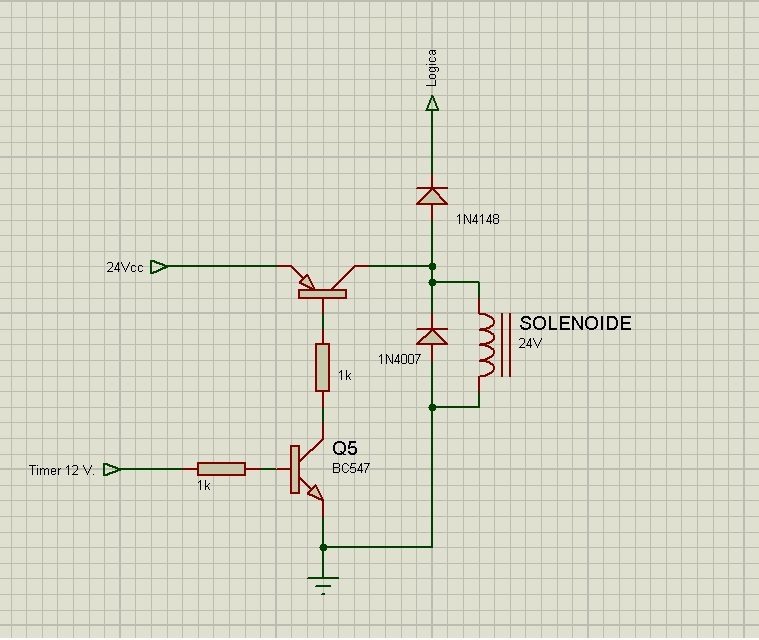

Bom o que existe atualmente é mais ou menos isto, só que ao invés da solenoide esta indo a um rele, e o PNP é um BC 557, por isto queria substitui-lo por um de maior potência, e mandar direto para a solenopie

Obrigado, por isto perguntei do TIP 32, se o mesmo suportaria os 24V. com 300 mA de carga sem super aquecer.

Na realidade este sinal vai também para porta de um 4011, para uma logica de alarmes adicionado 7 minutos depois Esse transistor suporta a corrente de 300 mA. uda solenoide? não sei interpretar dataSheet mas me parece que ele suporta apenas 200 mA. adicionado 10 minutos depois Esse sinal vai também para um 4011 fazendo parte de uma logica de alarmes

Bom deve ser muito simples porém estou em dúvida, preciso acionar um solenoide 24 V CC 300 mA por 30 segundos. atualmente ele é acionado por um rele, porém preciso modificar o circuito para acionamento por um transistor PNP, minha dúvida é um TIP 32 aguentaria sem super aquecer, ou qual poderia usar sem ter problemas, e se tiver que aumentar o tempo para minutos, também posso usar. Agradeceria a ajuda dos amigos.

@Matthwus Ressuscitando o tópico, o amigo perguntou se o circuito funciona o com ledes acima, alguém saberia dizer, estou sem condições atuais para montagem, vou ter que começar do zero com as ferramentas.

Boa tarde pessoal Já li e reli vários tópicos e tutoriais sobre placas de vídeo mas continuo sem saber o que escolher, sou leigo de dar dó, me recomendaram a GTX 760 2 ou 4 Gb, mas como já comprei muita coisa que não era necessária vim pedir ajuda aqui. Estou montando um PC com uma placa Mãe Asrock Z87 Extreme 6, um processador Core I7 4790K, 16 Mb 2X8 Gskill 1600, Monitor Samsung Led 23" Full HD, isto é o que já tenho, e não faço OC, por isto vocês devem entender a desconfiança de quem estava me dando suporte, falta definir a placa de vídeo para definir a fonte. Meu uso não é para jogos, uso mais em pequenos projetos de AutoCad, sem renderização, e estou começando a me interessar por edições de vídeo, pretendo aprender o Adobe Premiere CC com after effects e o Soni Vegas, fora isto uso o trivial, internet, Office, Movie Maker etc. Agradeço qualquer ajuda. Movi o tópico para ajuda em hardware
