matheussg

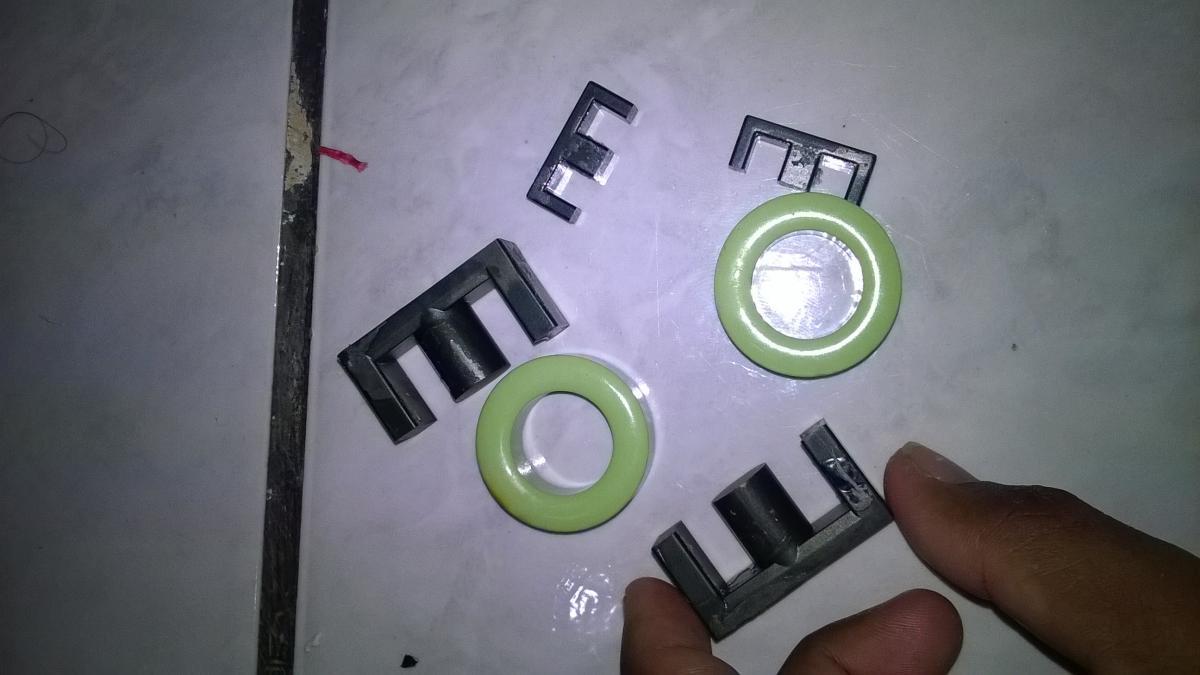

caso eu usasse os ferrites E E e eu usasse eles como ferrite, eu enrolaria duas bobinas no carretel ou devo fazer indutores individuais?

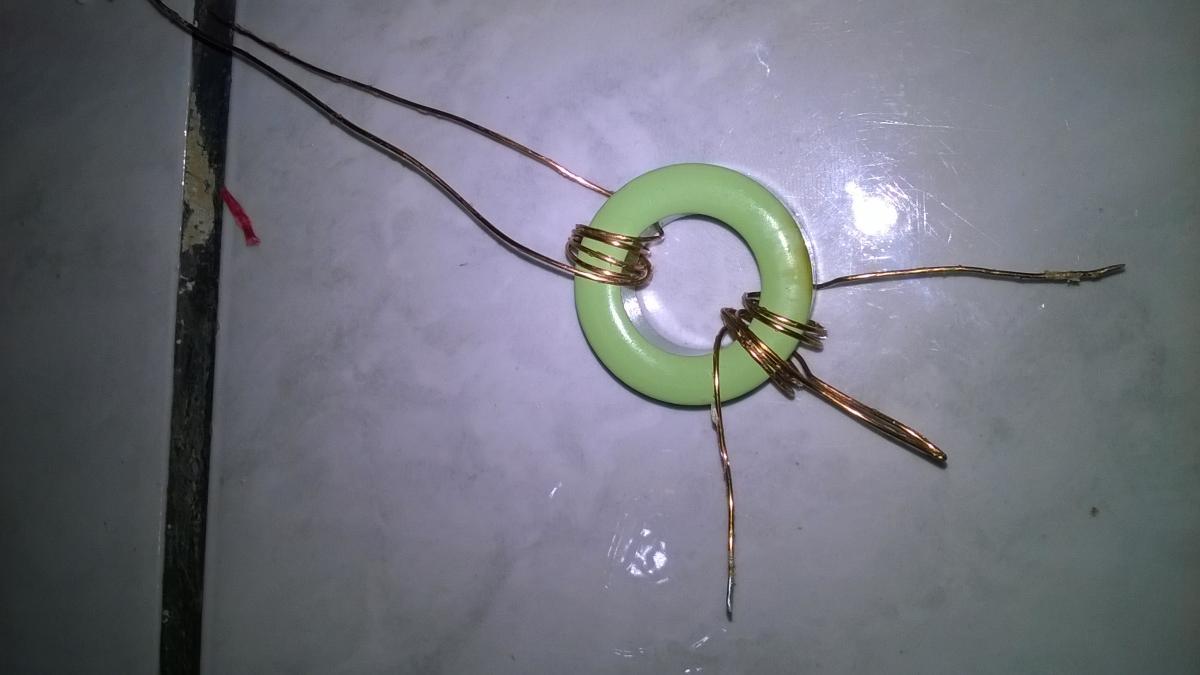

obrigado pela ajuda albert_emule , bom eu to aprendendo mais e mais a cada dia, a cada falha, a cada explosao rsrs, mas se eu fosse colocar de 1 a 10 de forma geral acho que 3,5 é o que eu sei.. e o que nao sei, pesquiso muito antes de sair montando.. antigamente eu fazia tudo ''na sorte" isso explica esse monte de falhas, mas obrigado pela ajuda, eu tenho dois núcleos toroidais usados em indutores de fonte chaveada, logo na saida do tranformador, e eu tenho também o transformador na foto abaixo (acho que nao são de ferrite, sao um pouco pesadinhos de mais...), mais pra frente com mais recursos vou tentar montar o ZVS com eles, caso de falha compro esses indutores que por sinal estão com um preço otimo... mas é sobre o que eu perguntei, eu posso usar um tranformador pra mudar de 3 fios pra 2?assim: ta bem +/- mas deve dar pra entende, obrigado nao vou usar o ferrite pra isso, acho que ele vai saturar pois parece ser feito de pó de ferro..

Obrigado por esclarecer isso de uma vez por todas, eu meio que estava em duvida pois achava que os circuitos que via por ai estavam incorretos, mas enfim, antigamente parece que eu conseguia extrair bastante desempenho dos ZVS pois usava bastões de ferrites como indutores, eu achei eles naqueles radios mais antigos.. (como o da foto) hoje em dia é quase impossivel achar eles :/ e eu usava dois ferrites, dessa forma eu nao precisava usar um enrolamento com Center Tap, mais pela facilidade, hoje eu tento fazer o mesmo circuito, dois indutores, porém uso toroides de ferrite, mas... os toroides esquentam demasiadamente...pra vocês terem noção, enquanto o ferrite aquece ao ponto de evaporar agua, o enrolamento do mesmo permanece morno, o que eu acho estranho é que, quando uso um ferrite duplo, o enrolamento esquenta mt enquanto o ferrite permanece morno. to com uma duvida, qual é o tipo de indutor bom? Barra de ferrite ou toroidal? , e caso seja o toroidal, o enrolamento duplo é bom ou derruba o desempenho de forma geral? é realmente necessario dois indutores ou eles derrubam o desempenho? caso seja necessario apenas 1 indutor, eu posso usar um núcleo toroidal para montar um transformador convertendo um enrolamento com Center tap, em um enrolamento comum de duas saidas?

okay, então baseando-se no ZVS, qual é o real esquema dele, é o que vemos na Internet? (um indutor, dois mosfets,dois resistores e alguns capacitores?) desculpa a demora, eu to sem Internet no momento :/

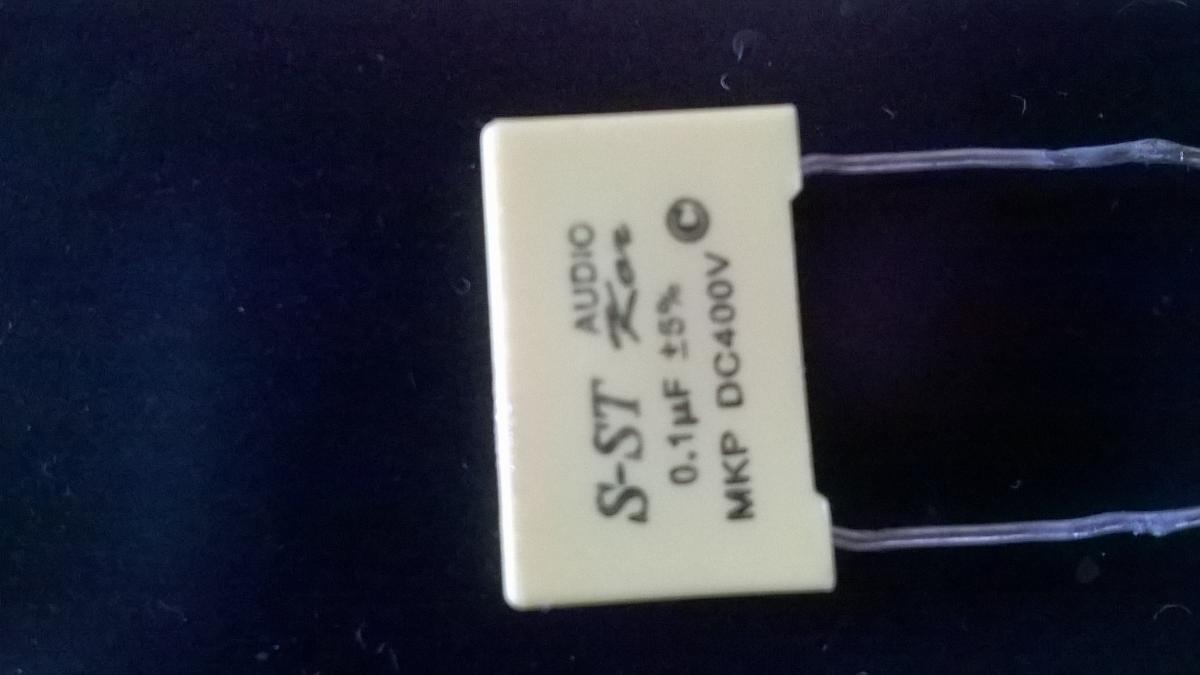

Sim eu uso sempre acima dos IRF250N...260... E equivalentes... mas sempre que eu consumia mais que uns 6A um dos mosfet entrava em curto, sobre simetria eu estava usando dois indutores toroidais, do mesmo tamanho, com a mesma bitola de fio, com a mesmas voltas, mas nao tenho indutimetro, e nao sei a indutancia deles, mas mesmo assim os indutores esquentavam bastante e os mosfets mesmo trabalhando mornos queimavam, eu coloquei uma resistencia de 10K entre a base e o emissor, mas mesmo assim eles continuam queimando...esses mosfets nao sao baratos, aqui onde eu moro custam em media de 7R$ cada, eu ja devo ter gasto desde quando comecei a mexer com ZVS uns.. 200R$ .. falando de assimetria nas espiras do primario. eu uso uma unica espira(ja que uso dois indutores) com um fio ate que aceitavel aqueles usados em casa, acho que é 2mm. eu usava fios grossos, mas como nao queria aquecimento so usei de 2mm, sobre capacitores, eu uso capacitores da mkp, eu li em alguns foruns que sao bons, eu havia visto um video do canal Incroyables Expériences que ele transmite 12V por meio de indução para alimentar diversas coisas, ele usou um mosfet mais fraco do que os irf250 e mesmo assim conseguiu tirar mais proveito que eu, claro eu nao posso investir pesado para construir um circuito como um forno de indução, eu imagino o que aconteceria com qualquer placa dentro daquela bobina kkk (na fto é o tipo de capacitor que eu uso)

ola pessoal, eu procurei, e muito porém nao encontrei nenhum topico BR, então recorri aqui.bom eu queria discutir sobre circuitos de transferência de energia através de indução magnética, a maioria dos projetos operam entre 1 a 5V, eu procurava algo perto dos 12v, tentei montar um ckt com os chamados ZVS, funcionam, mas após um certo tempo os mosfets queimam... eu queria ajuda pra montar um usando CIs de pwm ou qualquer coisa assim...até cogitei em usar um circuito de forno de indução mas nao sei como circuitos próximos a bobina reagiriam a frequência de 50khz, qual é uma frequência boa para essa ocasião? eu tinha lido em qualquer lugar ai, que uma frequência segura seria na casa dos MHz, mas n sei se isso é verídico, mas o que eu quero mesmo é um circuito de energia sem fio e com capacidade de lidar com voltagens mais elevadas.
