Capacitor cerâmico LO LH

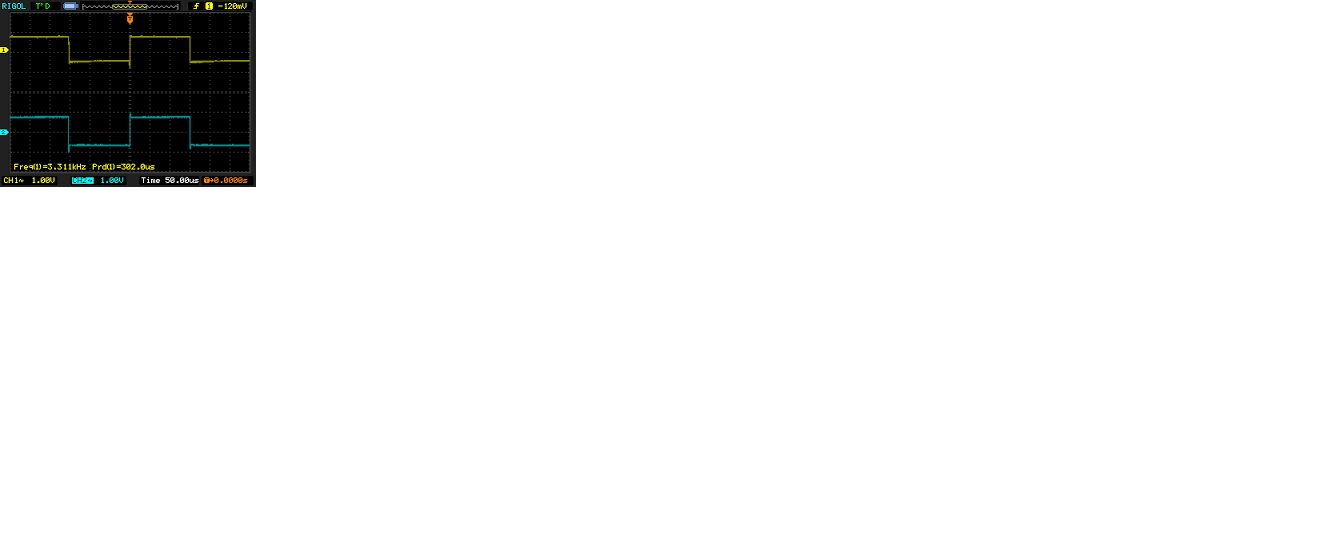

Ola galera. Montei circuito PWM LO LH com IR2153,Os dois canais PWM ficam em fase sem dead time inverter. Existe maneira de diminuir duty cycle para 40%? ou este CI não possui este recurso?

No gráfico 20A Duty cycle : 50% Power Dissipation = 375W frequência 100khz

Bem que o preço e deferente IRGPS40B120U-8-25 kHz IRGPS40B120UD-5-40 kHz IRGPS40B120U1200V UltraFast 8-25 kHz Single IGBT in a TO-274AA packageInternational Rectifier IRGPS40B120UD1200V UltraFast 5-40 kHz Copack IGBT in a TO-274AA packageInternational Rectifier http://search.datasheetcatalog.net/key/GPS40B120 São praticamente iguais,mas com faixa de frequência diferentes.

Poxa!!! Foi uma explicação e tanto hem!!!!

Hummmm!! Deixa ver se entendi. EX:1 Na figura 25 se pulso for retangular com duração ON 1 Segundo, pode ser repetitivo cada 0.1 segundo ou 100 ms (aproximadamente) = 10hz EX:2 Na figura 25 se pulso for retangular com duração ON 0,20 Segundo, pode ser repetitivo cada 0.0001 segundo ou 100 µs (aproximadamente) = 5hz Mais ou menos isso? https://www.unitjuggler.com/convert-frequency-from-s(p)-to-Hz.html?val=0.1

1A 1000V sem dissipador (correto) Frequência 30khz ,com bom dissipador, bom cooler consigo uns 5A ? adicionado 40 minutos depois Deixa ver se entendi. Frequência de chaveamento 100us =10 kHz Tensão 900V Neste caso conseguira uns 10A? ( bom dissipador cooler) Correto? http://www.irf.com/product-info/datasheets/data/irgps60b120kd.pdf https://www.unitjuggler.com/convert-frequency-from-µs(p)-to-kHz.html?val=100 Forward SOA.pdf

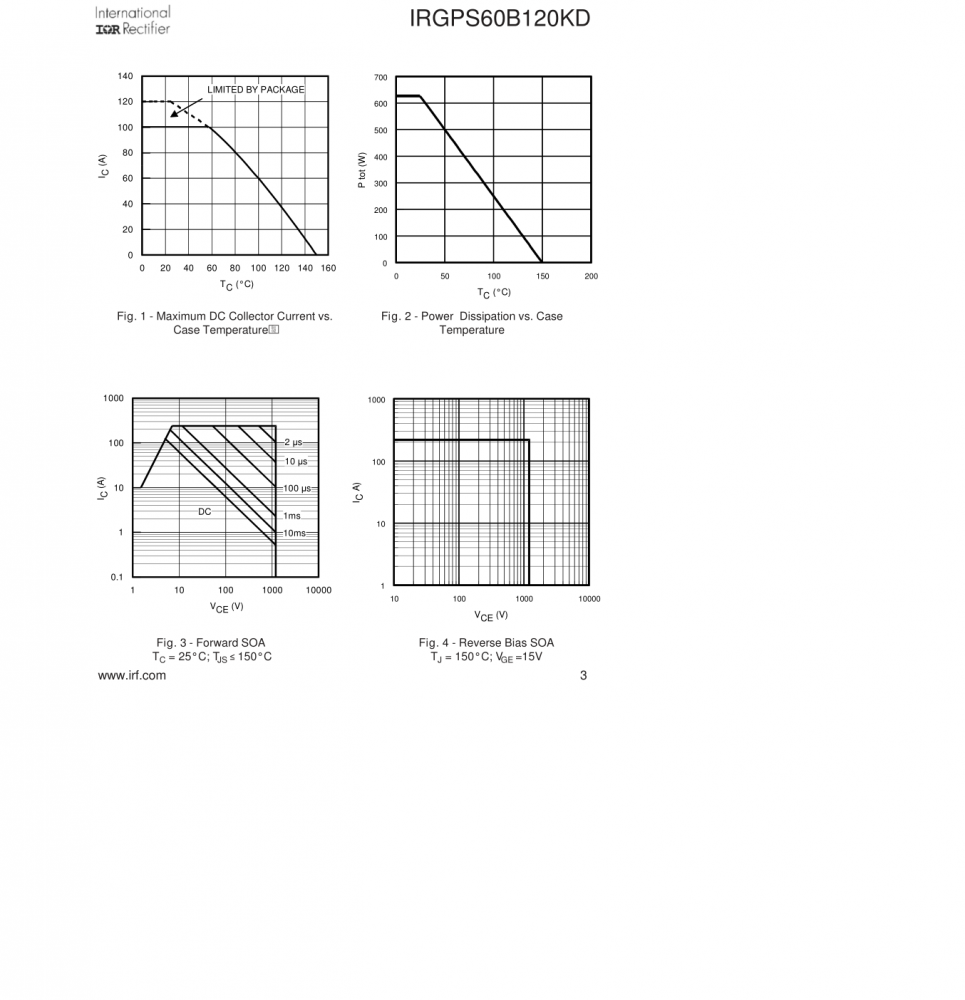

Ola pessoal. Me ajude enter essa parada louca ai. IGBT IRGPS60B120KD datasheets diz seguinte: http://www.irf.com/product-info/datasheets/data/irgps60b120kd.pdf VCES 1200V VCE(on) typ. = 2.50V@ VGE= 15V, ICE = 60A, Tj=25°C No gráfico SOA 1000V suporta menos que 1A 10 ms Correto isso? È isso mesmo? IRGPS60B120KD.pdf

colega albert_emule Desculpe pelo atraso. Os capacitores C1 C2 em tensão fonte retificada 220V pode ser capacitor com isola~ção 200V x100uF isso? adicionado 0 minutos depois colega albert_emule Desculpe pelo atraso. Os capacitores C1 C2 em tensão fonte retificada 220V pode ser capacitor com isola~ção 200V x100uF isso? adicionado 0 minutos depois colega albert_emule Desculpe pelo atraso. Os capacitores C1 C2 em tensão fonte retificada 220V pode ser capacitor com isola~ção 200V x100uF isso?

Este que só uso só tem fio esmaltado.

Quais efeitos colaterais colocando capacitor eletrolítico depois da retificação do 4 diodos? Lembrando que esta fonte serve apenas para alimentar cooler +- 1A

Se trata de alimentar um cooler,nada de circuitos digitais etc. Fiz um teste com um capacitor (que eu tinha) de 10uF cooler não ficou com potencia máxima,mas já me resolve,se for suficiente assim para manter temperatura do equipamento vou deixar assim,caso contrário coloco mais alguns uF

Dois paralelo. Passo 2.8Cm http://produto.mercadolivre.com.br/MLB-785042736-capacitor-poliester-metalizado-68uf6m8-250v-1-peca--_JM

Não tenho espaço para por fonte,esse que é o bagulho. Seguinte: Quantos Uf precisa para 1A? https://www.google.com.br/url?sa=i&rct=j&q=&esrc=s&source=images&cd=&cad=rja&uact=8&ved=0ahUKEwi8hteNh4DQAhWDI5AKHRgZBUwQjRwIBw&url=http%3A%2F%2Fwww.vandertronic.com%2Findex.php%2Ffonte-sem-transformador-retificada%2F&psig=AFQjCNF206IgLsfRlxsnDpX6F6NyOFgD9w&ust=1477831917104730

Divisor de tensão?
