glaucoribeiro

Muito abrigado mesmo, mas sera que não ficara melhor usando um tip41 acionando um tip42 para ativar o gate do fet? Ou posso usar os transistor diretamente para acionar o eletroímã?

Opa, consegui aplicando os próprios 9v da bateria no gate. Alguem manda um esquemático de npn-pnp para eu acionar com os 5 v e sair os 9v da bateria? O fet esquentou muito, mas funcionou

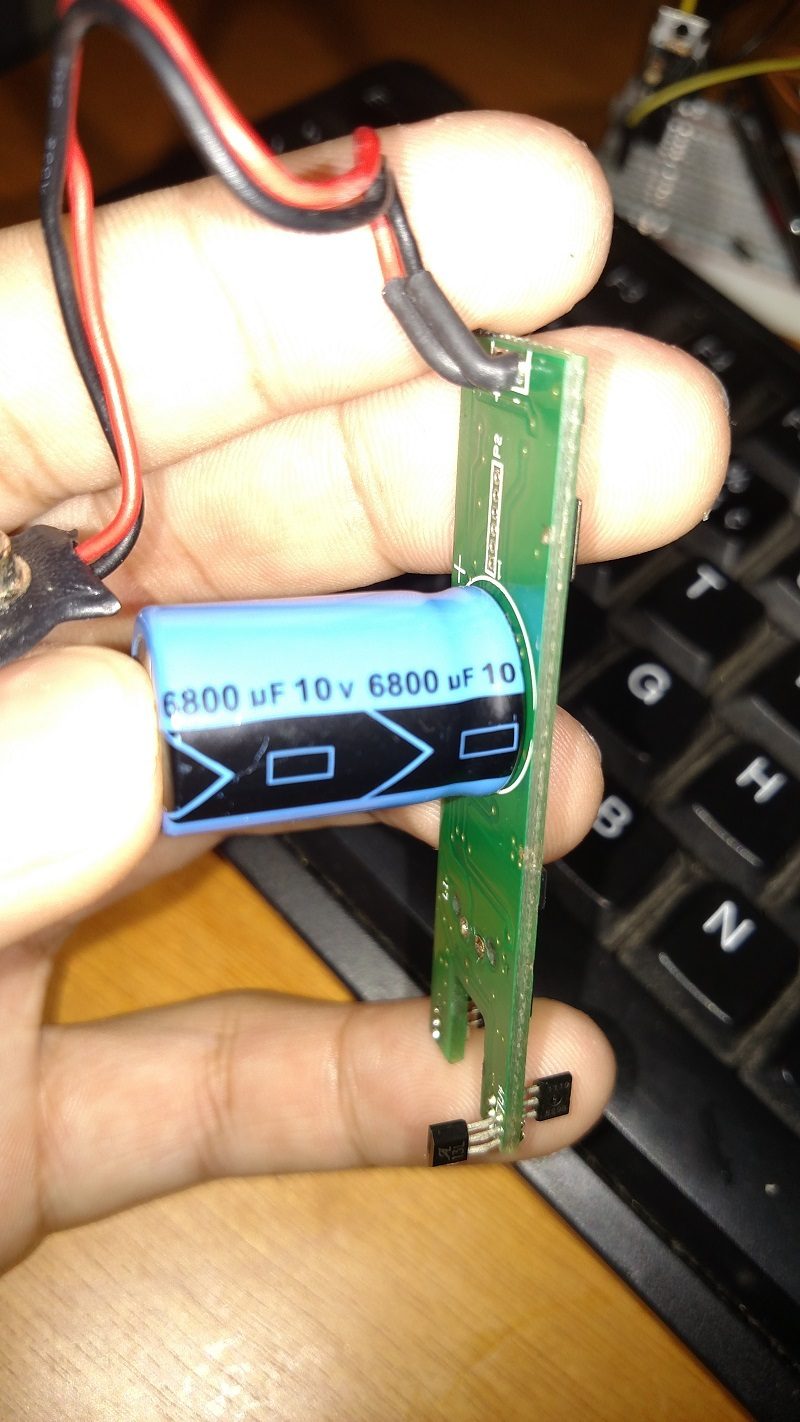

Liberei, essa e a que estou fazendo... Só esta funcionando se eu de um leve na gangorra.Estou fazendo com 5000mf, meu sobrou ficou de compra um na rua hj... Mais tarde testo com um cap maior.

Essa na verdade é acionando uma solenóide.A minha só aciona um eletroímã que empurra um pino que bate em uma gangorra. https://youtu.be/iKAxITQz_co

A PLC original usa uma bateria assim, e duras vários jogos.

Eu vou tentar filmar para vocês verem, fiz um teste com o capacitor e não mudou muito. o que notei e que se eu dar um leve forca na gangorra ela funciona, estou achando que o capacitor não e capaz de drenar tanta corrente da bateria, acho que vou comprar um mosfet desses de amplificadores de som, creio eles tenham um tempo de resposta menor e maior corrente.

Entendi, eu vou embarcar sábado e tentarei comprar lá em SP alguma AMP de potência. Quando eu desembarcar testarei.

Eu possuo aqui um lm358p, posso utiliza-lo ? Uso com o mesmo circuito que você passou?Não Manjo muito de amp's. Qual seria o valor do resistor?

Acabei de ver aqui, o preço da PLC que te falei subiu, comprei por 400 e tem lugar que esta vendendo por 600.Como você esta com uma mobo intel compra logo um processador intel, gasta menos potencia e já vem com um cooler mais silencioso, pega um i5( fique atento com a geração do modelo).

Uma asus m5a97 r2.0A uso com um fx8400. Coloca uma fonte de 500w ou mais, se eu fosse você colocava logo uma de 600w, amds puxam mais potencia e bom rodar com uma folga de potência.

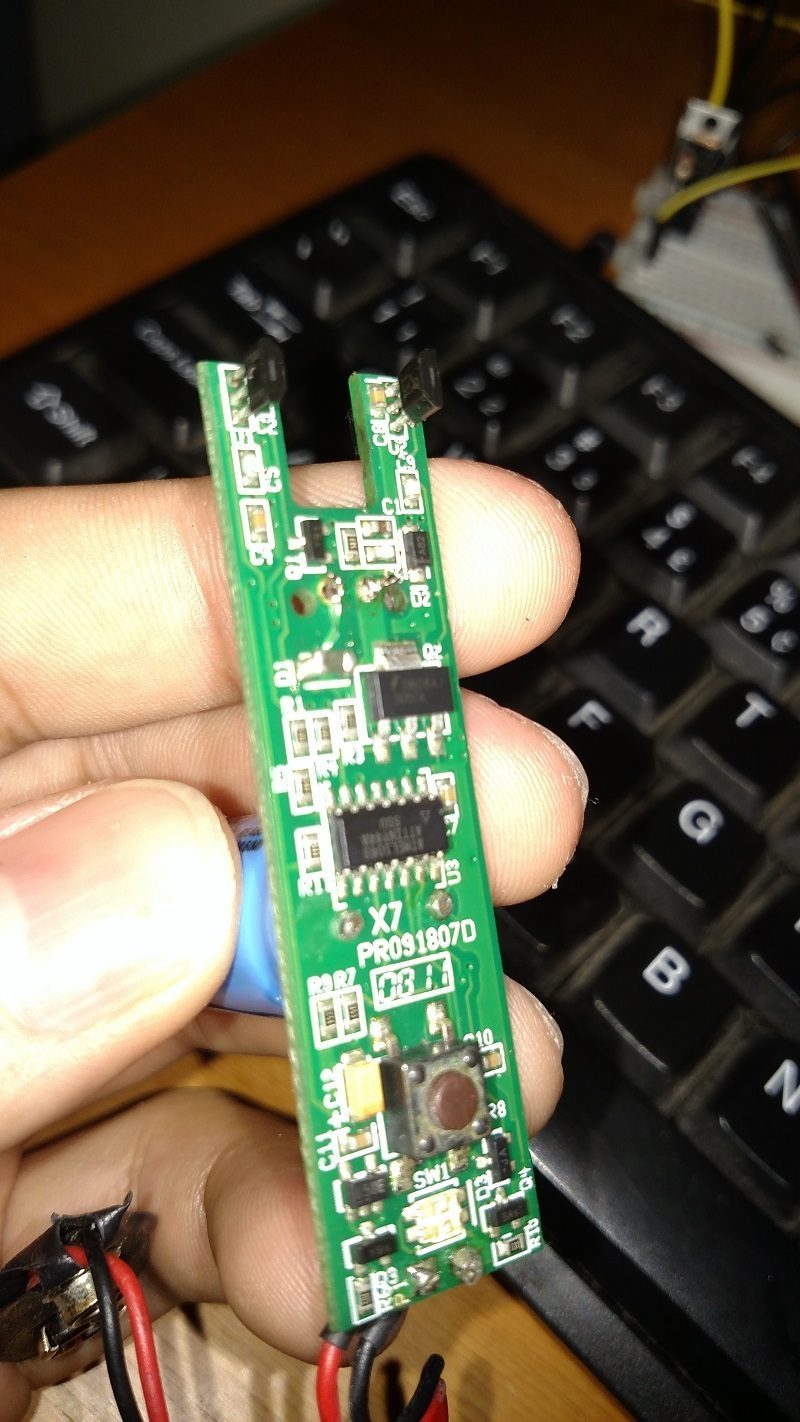

Adicionei fotos da PLC original, datasheet do mosfet original e do que comprei(3055l e ifrz44n) Na foto da placa acima do microcontrolador esta o fet 3055 e acima do fet esta os contados do eletroímã. uploadfromtaptalk1433889728975.pdf uploadfromtaptalk1433889738746.pdf

A resistência do eletroímã é de 2,2ohm e o vin do fet e 5 volt. Ele funciona como uma chave mesmo. porém que acho dessa forma ficaria um circuito grande, não teria outra alternativa com um circuito mais simples( menos componente) pois sera feito em uma PLC smd de 8cm x 2cm.

Eu não sei direito como é o esquemático todo da placa original, mas pelo que vi o eletroímã e acionado por um fet, Fairchild 3055l.A bateria não é pois o original usa uma bateria 9v também, a mesmo que estou usando, não Manjo muito de datasheet mas pelo que vi esse da placa original possui um maior pico de corrente, sera que é isso ou realmente devo usa 9v no gate? Esse diodo em paralelo seria somente para proteção?

Nesse esquema ele funciona porém com menos forca de quando se ligar ele direto a bateria.

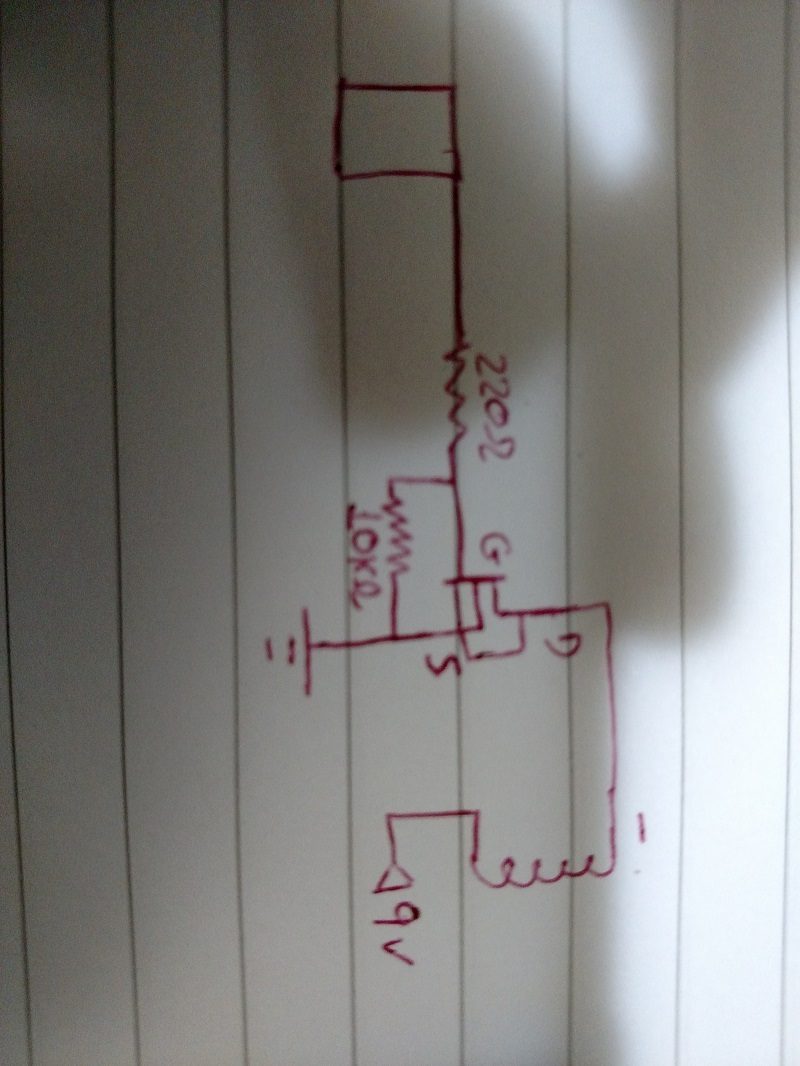

Boa tarde galera. Tenho um eletroímã que aciona uma gangorra de um gatilho de uma arma de pressão, o gatilho é totalmente elétrico, no sistema original ela apenas entra em modo automático apos o segundo acionamento do gatilho. Programei um CI, Attiny45, com as configuração parecidas com a do original porém sem a necessidade dos 2 disparos para entrar em modo automático. Gostaria de uma ajuda pois ele é alimentado com uma bateria 9V, utilizei um mosfet para acionar o eletroímã porém ele não tem força suficiente acionar a gangorra, na placa original possui um mosfet 3055l da Farchild. Alguem poderia me ajudar a resolver esse problema, utilizei um mosfet ifrz44n, será as características entres os mosfets?
