Marcio Luis Siqueira

Bom, então continuarei a usar o 78XX que tiver disponível, pois tenho vários na sucata, já LM são raros de se achar em sucata. Vou compensar a corrente com o(s) transistor(es) de booster e a tensão vou adequar com a necessidade ou usar uma referencia negativa no reg e assim conseguir tensão abaixo da mínima do CI. Sobre os resistores limitarem a corrente, bom fiz um teste aqui com uma fonte onde o R do CI era de 1R e o do Transistor era de 0R47; fechei curto e a corrente foi pra algo em torno de 4,5A. Não verifiquei se a tensão AC baixava pra saber se a corrente não subiu mais por conta do trafo ou dos resistores, mas depois farei isso.

Caramba, esse fórum é uma faculdade! Já aprendi muito aqui. Montei umas 3 fontes baseadas nos LM's da vida usando esse post como referencia, e ontem montei mais uma porém no lugar do LM usei um 7805, já que minha intenção era uma fonte estabilizada de 12V a 18V, funcionou normalmente, claro que com a tensão mínima a partir de 5V; Existe alguma grande diferença entre o LM317 por exemplo e os 78XX que desencoraje essa troca que fiz?

Analisando o datasheet fica mais "normal" a coisa, mas o que me causou estranheza foi o fato do Operacional exitar os transistores "pela alimentação" e não pelo pino out como de costume. A propósito, o circuito tem uma ótima qualidade e boa potencia, creio que chegue aos 60W em 4R; Gostei tanto que vou replicar um para mim!

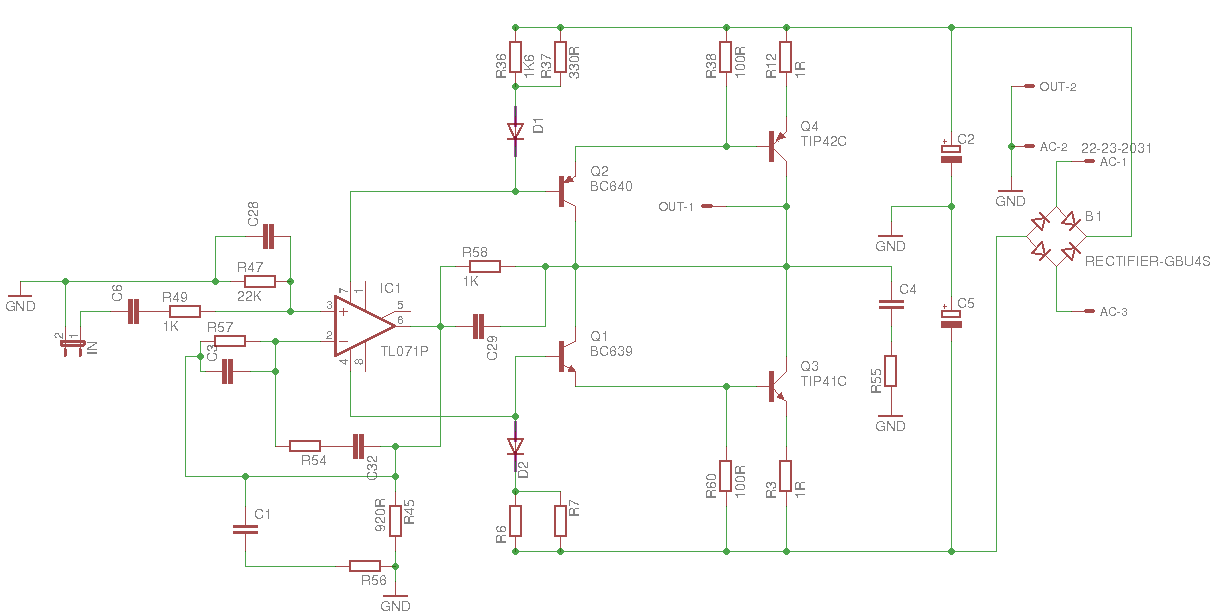

Saudações amigos! Essa semana estava fazendo um reparo numa caixa Sheldon Max200 e resolvi fazer uma engenharia reversa para conseguir o esquema dela, já que não encontrei em lugar algum para download (e também porque sou xarope da cabeça mesmo). Mas depois de terminado acabei com um esquema que nunca vi parecido, e gostaria de saber se alguém já se deparou com algo assim. Segue o esquema em anexo...
