Vinicius Bulla

Boa tarde a todos, estou montando uma loja e gostaria de colocar um som ambiente com caixas no teto e ligar no meu PC porém às vezes eu estou vendo um vídeo no PC e não queria que esse som saísse no som ambiente ou seja, queria ter o som ambiente e uma caixinha simples na minha mesa, que um não interferisse no outro, ou seja iria ligar uma musica no Media Player e deixar tocando no som ambiente e ver um vídeo no YouTube nas caixinhas da minha mesa, é possível ? Como?

Muito difícil a configuração?

Boa noite a todos, estou fazendo uma reforma na minha loja e já gostaria de montar um rack com tudo de rede,CFTV etc para deixar organizado minha dúvida é a seguinte na loja tenho 30mb de fibra e 15mb da oi, gostaria de saber se tem como eu ligar as 2 redes no mesmo switch mas não para elas se somarem e sim para que quando a de 30mb ( principal) falhar q de 15mb assumisse

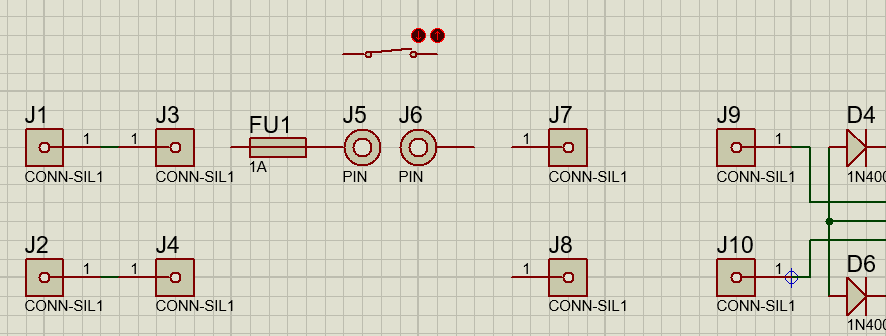

Sabem dizer se a montagem para passar para a placa esta correta? J4: Conectado direto ao J8 J5/J6= Onde eu soldaria a chave ON/OFF o J5 seria conectado aos burns de entrada e saida da rede eletrica (J1 J2 J3 J4) e o J6 conectado na entrada do transformador J7/J8: Entrada de energia no transformador J9/J10: Saida de energia do transformador para a ponte As distancias dos pinos irei colocar corretamente depois no ares, quueria mesmo saber se os pinos estão certo e se os dois PIN irão funcionar para a chave ON/OFF ( A ENTRADA E SAIDA DO TRANSFORMADOR IREI COLOCAR BURNS POIS POSSO QUERER MUDAR FUTURAMENTE)

Implementei sim Faller, muito obrigado, poderia me ajudar com a parte que esto agora citado acima, ou nao entende dessa parte

Não consigo entender o que é esse pin, poderia me mostrar uma ilustração ?

@Matthwus Achei muitos videos na internet que ensinam a fazer etc, porém não consigo encontrar em algum lugar as propriedades de 1 chave, sou meio leigo nessa parte, você tem alguma imagem que mostre a posição e distancia dos pinos e tambem o desenho que devo fazer no ares, das seguintes chaves?

@Matthwus voce não sabe se existe alguma biblioteca com esses componentes prontos ?

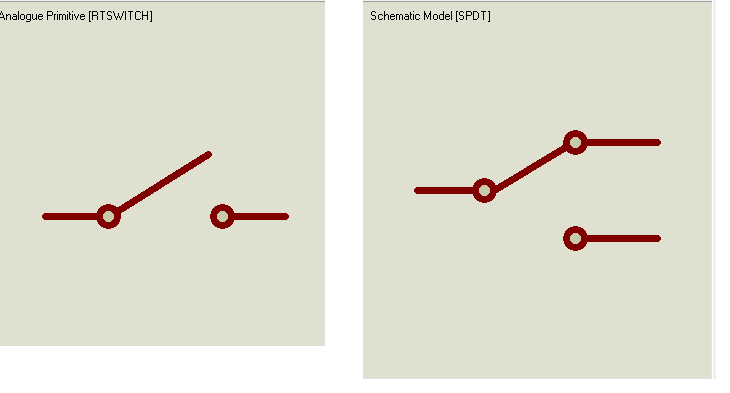

Muito obrigado pela ajuda de ambos, porém estou com mais um problema kkk Na hora de passar para o Ares, alguns componentes não possuem PCB então alguns estou usando os conectores os led consegui achar PCB para eles, porém as chaves não sei como adaptar, poderiam me ajudar?

Aparentemente consegui resolver, adicionei mais um doido na saída do regulador de tensão aí parou de dar o erro

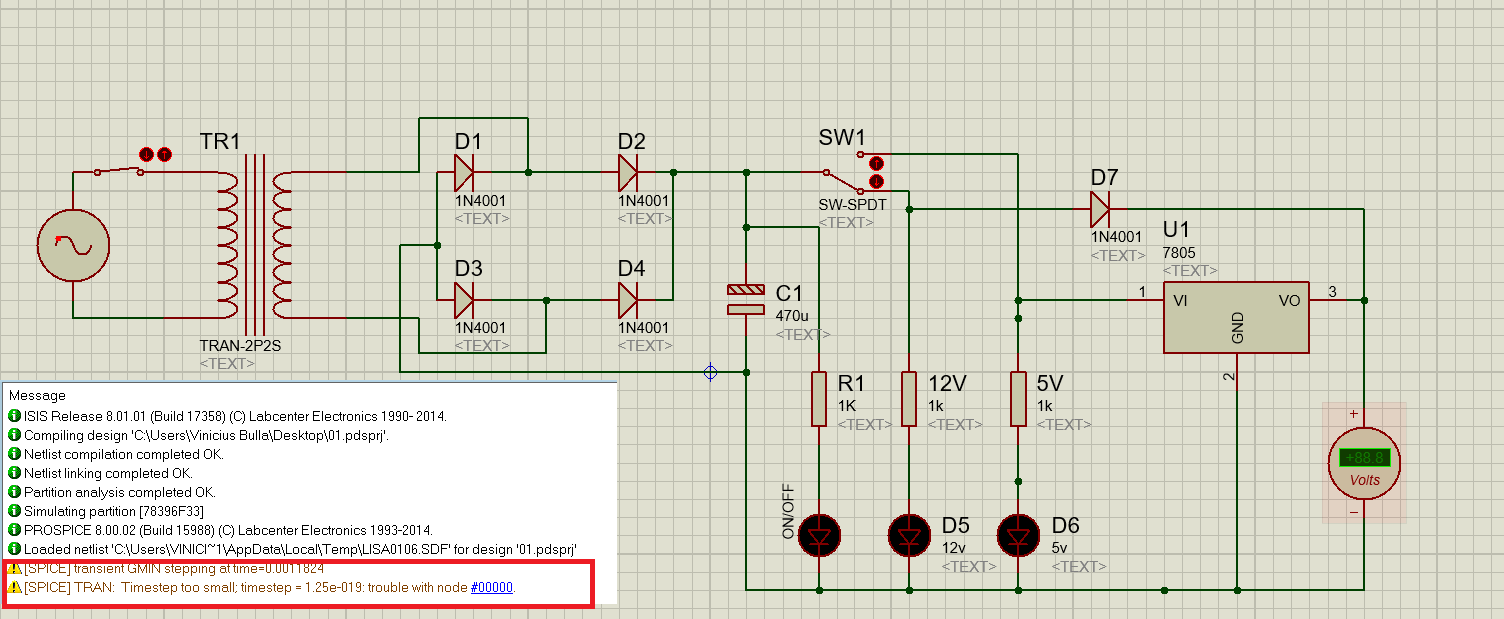

@New Nerd Montei o circuito que você me recomendou, porém esta dando um erro, esse erro só acontece algumas vezes não é sempre, sabe me dizer se é algum bug do proteus, ou se é algum erro do circuito ? oBS: o erro só acontece quando a chave seletora esta para baixo no caso liberando os 12V

A parte do Regulador de Tensão eu adaptei e gostei a perca ficou bem menor, porém ainda não estudei transistor teria como fazer um esboço de como eu deveria fazer a ligação ? Para que no caso, quando a chave seletora estiver em 12v acende o led X e quando a chave seletora estiver no 5v acende o led Y e apague o X

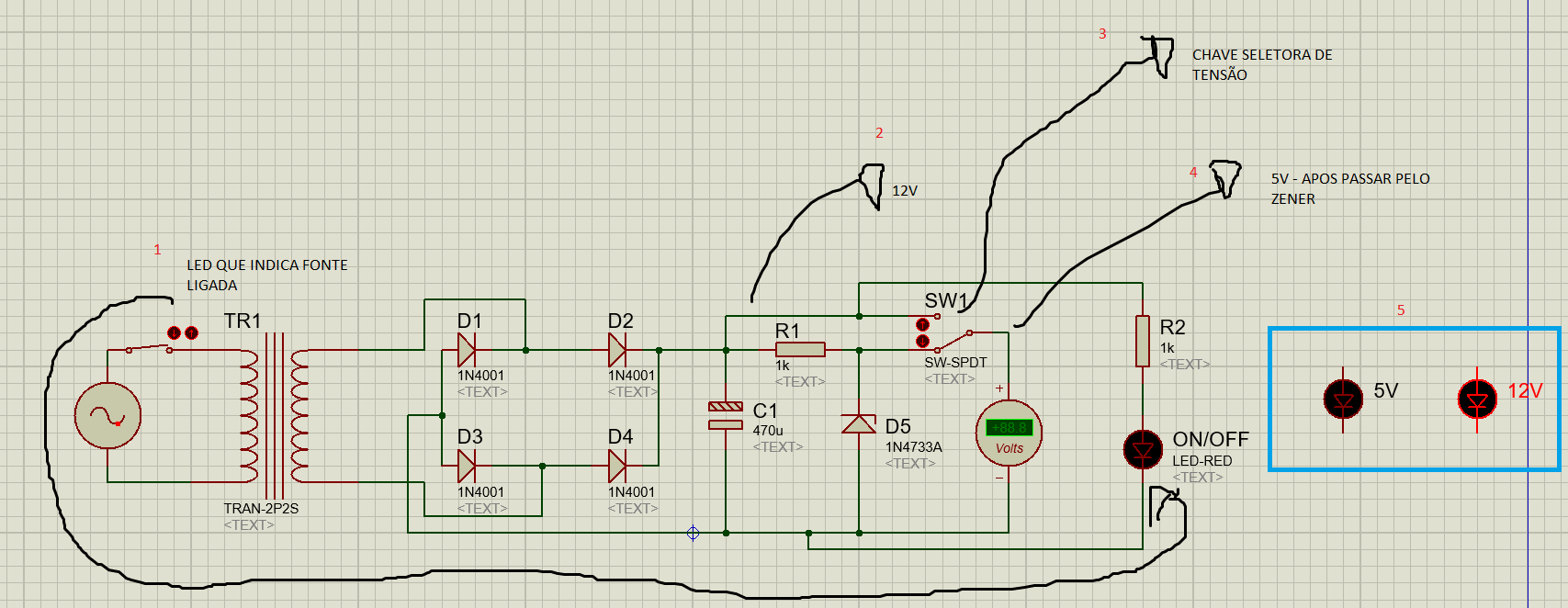

Consegui montar o circuito e testar em pratica e funcionou, porém preciso de uma ajuda de vocês agora pessoal, antes vou explicar o circuito 1- Chave On/Off para o circuito ( Que alem de ligar a fonte aciona o led ON/OFF) 2- Fio com tensão 12v após passar pelo capacitor 3- Chave seletora de Tensão 5v ou 12v 4- Diodo Zener que faz a queda de tensão de 12v para 5 v E agora, o item 5, que vem minha duvida, esses 2 outros led's queria que cada um acendesse de acordo com a respectiva ação por exemplo, quando a chave (3) estiver em 5 v acende o led indicando 5v e o mesmo vale para o led que representa 12v, porém acredito que somente com circuito básico isso não e possível, conversando com um pessoal me recomendaram o uso de CI porém não sei usar Ci e nem qual usar, podem me recomendar? e dar sugestões de outros métodos? (FOTO DO CIRCUITO EM ANEXO)

Olá boa tarde, curso engenharia elétrica estou no 2 semestre meu professor passou um trabalho que estou com bastante dificuldade pelo fato dele não, ter explicado muito bem essa matéria ainda, o projeto se constitui basicamente em criar uma fonte retificadora em pontes, vou descrever a baixo quais os passos a passos que ele exigiu e gostaria que me ajudassem na criação do circuito no software EAGLE, pois depois preciso imprimir o circuito e passar para uma placa etc. * EXIGÊNCIAS * Criar uma fonte RETIFICADORA EM PONTES, que deve conter: - Filtro Capacitivo - Regulador de tensão (2 saídas, a escolha) - LED indicador de ON/OFF e qual saída esta ativada - Circuito de Proteção ( Fusível) Estou com duvidas na parte de montar o circuito no software em geral, queria pedir se alguém puder me ajudar nesse projeto, como dar dicas etc, ou ate mesmo me ajudar na montagem do circuito!

Mas ira funcionar normalmente?
