  1. ola, amigos do Clube do Hardware. eu estou com um forno microondas com o magnétron em curto, esse meu magnétron é um da marca ( Galanz MA24FB-610A ), eu tenho outros magnétron aqui de marcas e referencia diferente, gostaria de saber se posso substituir o magnétron por qualquer outro ou só pode ser um de mesma marca e modelo ? eu tenho outro aqui bem parecido também é da marca. GALANZ mais a referencia é M24FA-410A, e o danificado é Galanz MA24FB-610A , gostaria de saber se posso fazer essa substituição. desde já agradeço a ajuda.
  2. e esse de µ68 k é de 0.68 micro frade ou é de 0.680 pois quando testo ele com o capacímetro ele marca .625 micro frade?
  3. to entendendo mestre 88 muito o brigado
  4. então o outro capacitor que eu tenho aqui que marca 1µ k quer dizer que é de 1 micro frade né isso ? adicionado 1 minuto depois muito obrigado por sua ajuda
  5. obrigado pela ajuda adicionado 12 minutos depois então o outro capacitor que eu tenho aqui que marca 1µ k quer dizer que é de 1 micro frade né isso ?
  6. ola amigo Aldert ,obrigado por sua ajuda ,mas eu testei ele com o capacímetro ele marcou .625 por isso fiquei perdido e esse u na frente do 68 o que significa você sabe mim informar
  7. ola ,amigos do Clube do Hardware, venho a aqui pedir a ajuda de vocês pois estou montando um projeto,para uma luminária de leds e no meio do projeto mim surgiu uma duvida ,eu sou novato no mundo da eletrônica. e ainda mim atrapalho com os capacitores poliéster. pois eu to copiando esse projeto de uma luminária que um colega meu tem ,e nessa luminária tem um capacitor poliéster com o seguinte valor u68K ,dai não sei qual é o valor dele em micro frade. desde já agradeço pela a ajuda de vocês. vou anexa uma foto do capacitor aqui para vocês ver
  8. ola ,amigos do Clube do Hardware, venho a aqui pedir a ajuda de vocês pois estou montando um projeto,para uma luminária de leds e no meio do projeto mim surgiu uma duvida ,eu sou novato no mundo da eletrônica. e ainda mim atrapalho com os capacitores poliéster. pois eu to copiando esse projeto de uma luminária que um colega meu tem ,e nessa luminária tem um capacitor poliéster com o seguinte valor u68K ,dai não sei qual é o valor dele em micro frade. desde já agradeço pela a ajuda de vocês. vou anexa uma foto do capacitor aqui para vocês ver
  9. não testei não pois não sei nem que transistor é ele pois não dar pra ver a referencia dele e eu não consegui o esquema da TV
  10. olá amigo Bcpetronzio. revisei as soldas e estão boas, os resistores não tem sinal de superaquecimento. eu retirei a placa da fonte e liguei ela fora, sem conectar ao LCD sem conecta as lampadas, só a fonte e a placa de vídeo dai passou 30 minutos ligado e voltou a desamar. voltei a analisar a fonte, e encontrei um transistor SMD com um dos terminais solto, dai soldei esse terminal e quando montei e liguei não apareceu mas imagens só tinha áudio, dai voltei a soltar o terminal e a TV voltou a ter imagens mas continua na mesma desarmando. e eu não tenho o esquema dela já procurei na net e não achei. não sei mas o que fazer.
  11. ola Bcpetronzio quando ela desliga ai eu tiro da tomada ,espero mais ou menos 1 minuto e ligo novamente, ela liga mas depois de uns 10 minuto ela volta a desligar. vou verificar o que você falou e volto pra dizer o resultado a placa da fonte é essa ai da foto.
  12. olá amigo, venho aqui pedir uma ajuda a vocês pois peguei aqui uma TV LCD da marca samsung, eu ligo e ela funciona de 10 a 15 minutos e desliga, eu já troquei todos os capacitores eletrolíticos da fonte e ela continua a desliga o que pode estar acontecendo. O modelo dela é LN32B530P2M. Desde já agradeço pela ajuda.
  13. ok bcpetronzio vou providenciar o CI STR-F5653 e fazer a substituição e revisar tudo, eu já vinha suspeitando dele mesmo pois quando estava a penas com o som funcionando. a tensão no pino 3 do CI que no esquema mostra que é de 138,7V estava dando muito alto essa tensão que o multímetro não consegue nem medir tava acima de 600V pois é o máximo que meu multímetro mede.
  14. ola Bcpetronzio desculpe pela de mora pois tive uns contra tempos aqui por isso não deu para falar o resultado. como você falou o resistor R810, 3,3R/10W estava aberto mesmo, eu o substitui ele dai liguei novamente a placa e o fusível queimou, dai testei o c801,c806,c805,c874, r801 e a ponte retificadora nem um desses tem curto. eu tenho aqui também uma placa com o numero do chassi U11D-2 onde o Q801 é um k2696 também com defeito qual das dua seria melhor para consertar ?
  15. ola amigo _xyko_ , eu substitui o resistor de 100K por um de 100R dai a placa morreu toda, coloquei o resistor de 100K de volta e nem ligando estar mas, dai percebi que o esquema que eu estou usando e o que você mostrou ai é da TV com chassi U10 e o da minha TV aqui é U11, sera que na U11 esse resistor seja de 100K e o da U10 seja de 100R. e também tem vários componente que tem na U10 que não tem na U11 tipo r861,D861,R862.
  16. obrigado amigo por me ajudar e me desculpa pelos erros de português e na hora de criar o tópico tinha la anexar arquivo dai eu envie o esquema
  17. olha amigos gostaria de de uma ajuda de vocês se for possível eu estou com uma tv Toshiba de 14'' Lumina line chassi u11 com som mas sem imagem quando peguei ela ela estava parada só com o LED do stand by aceso dai identifiquei algumas soldas fia e ressoldei ela voltou a gera e já tem som mas nada de imagem baixei o esquema dela conferi todas as tensões e o que eu encontrei de anormal foi uma tensão no Q801 que é um STR-F5653 no pino 3 segundo o esquema era para ter 138,7V mas na TV estar dando muito alto essa tensão que o multímetro não consegue nem medir ta acima de 600V pois é o máximo que meu multímetro mede e também tem um resistor que é o R860 que no esquema mostra um de 100R e na placa estar com um de 100K eu estou pensando que STR-F5653 esteja com defeito e esse resistor devo troca lo ? em anexo to enviando o esquema da tv para quem poder analisar aguardo a ajuda de vocês se possível desde já agradeço pela atenção.
  18. olá amigos fiz a troca do capacitor C901 (placa do tubo) e o C540 perto do flyback e diminui o brilho mas continuou do mesmo jeito . encontrei o C-502 que um capacitor de cerâmica de 0.022UF daqueles listrados como se fosse um resistor no esquema da tv mostra ele com o valor de 0.022UF mas quando eu testei ele com o capacímetro deu 0.030UF sera que é normal isso eu não tenho outro aqui para fazer a substituição eu tenho aqui um de poliéster de 22NF que é igual a 0.022UF sera que eu posso substituir o de cerâmica pelo o de poliéster ?
  19. vou fazer essas substituições e retorno pra dizer o resultado
  20. obrigado Bcpetronzio vou enviar a foto da tv pra vocês ver como estar a imagens olha ai amigos como estar a imagem da tv com esse risco brancos na imagem no sentido horizontal da esquerda pra direita sera que pode ser defeito na saída vertical desde já agradeço a vocês pela ajuda
  21. testei em uma antena externa que eu uso na minha tv aqui em casa a antena tem uma boa recepção de sinal como faço para enviar a foto que tirei da tv com problema pra você vê como fica a imagem ?

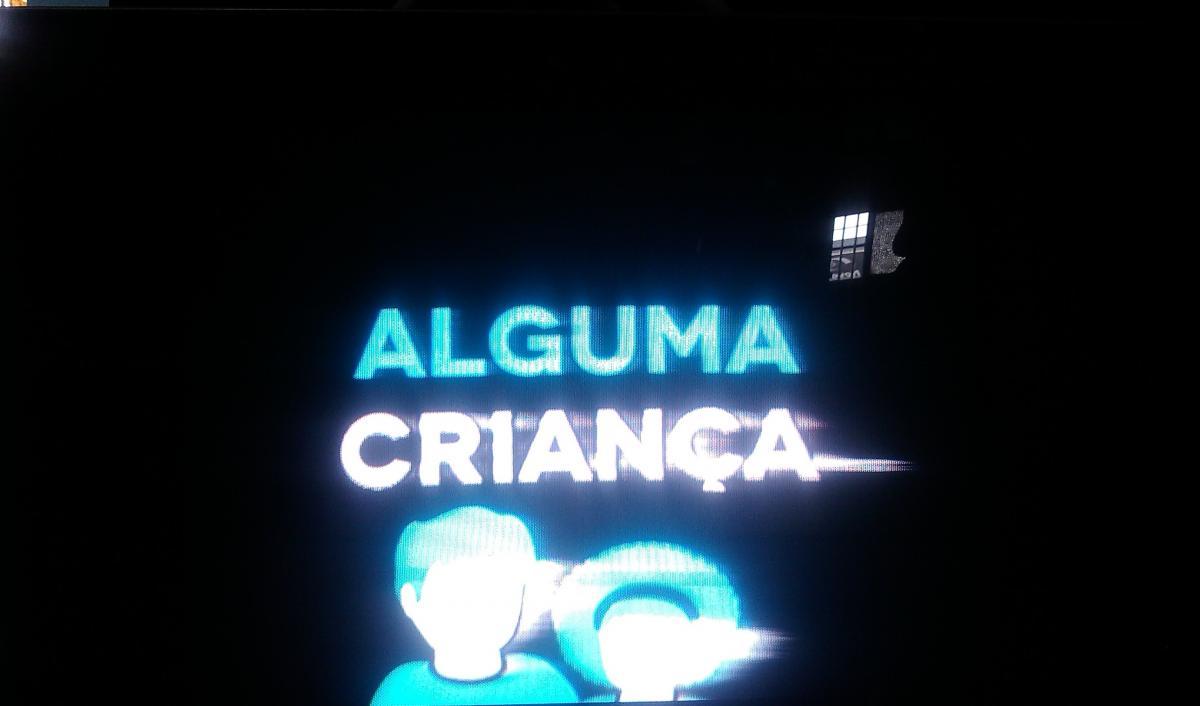

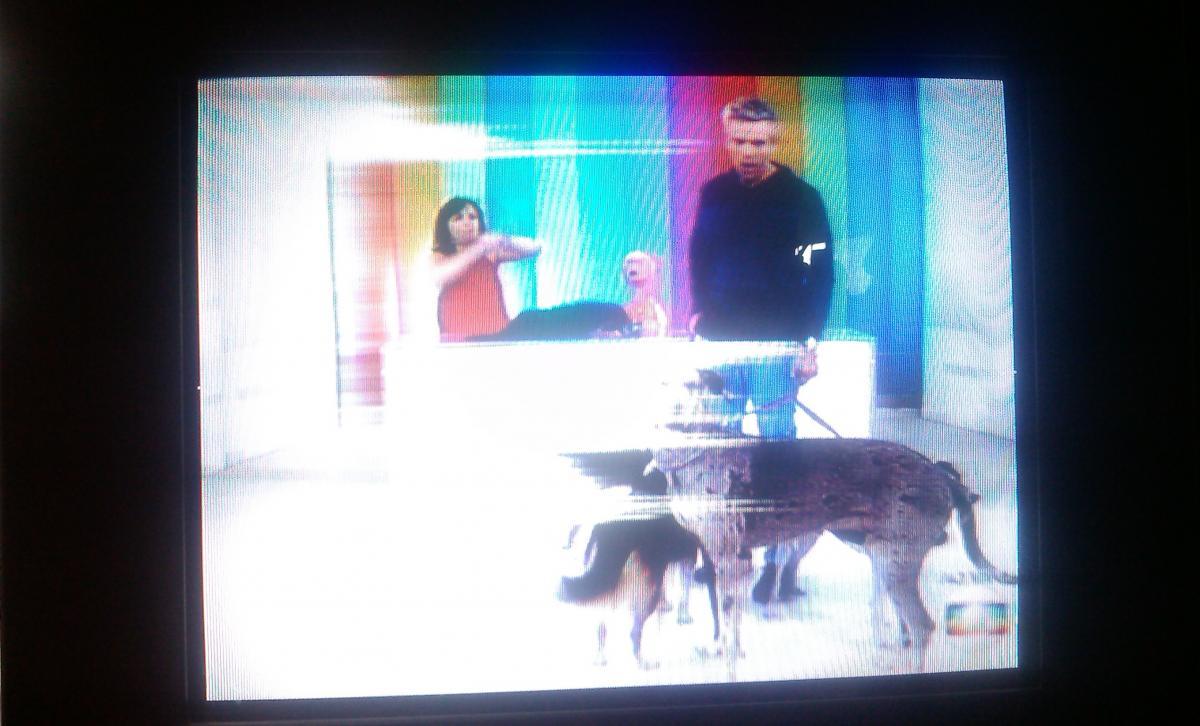

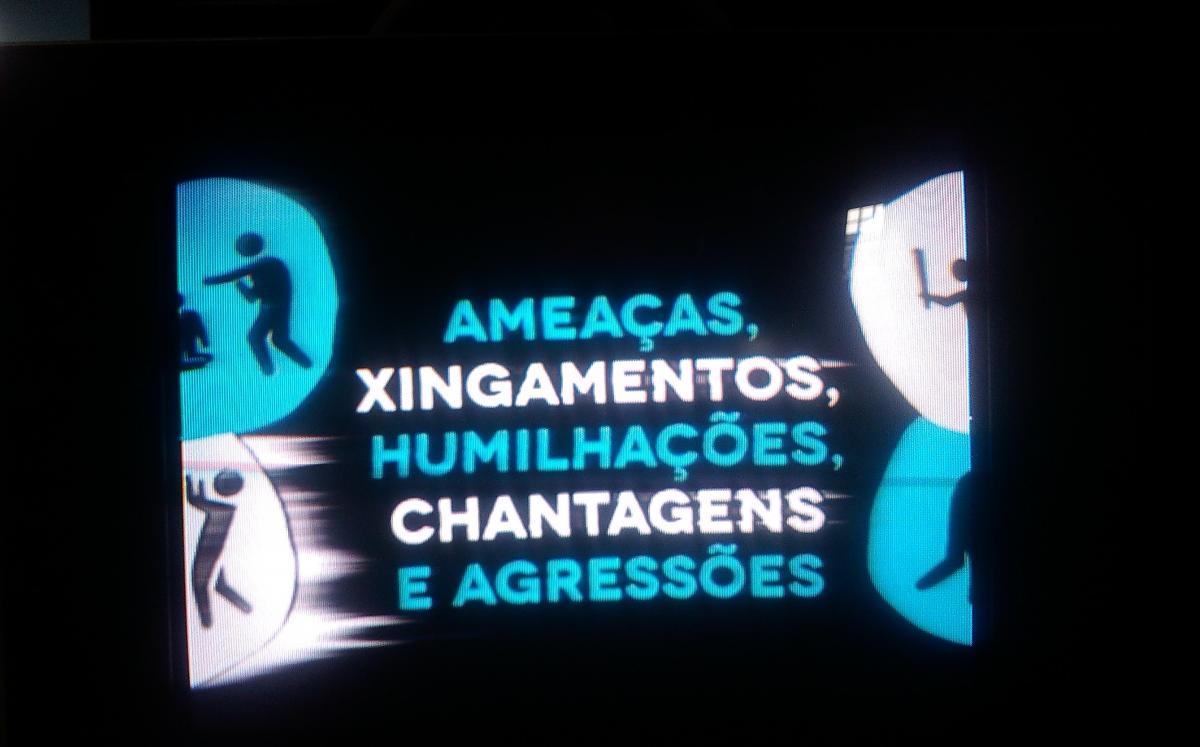

  22. ola amigos desculpe pela demora pra voltar a responder Refiz todas as soldas do processador IC501, e verifiquei também as soldas do circuito horizontal e da placa do tubo como o amigo Bcpetronzio indicou mas continuou com o mesmo problema dai refiz as solda do varica mas também não resolveu então olhei no link que o amigo Felipe236 mandou com ajuda das dica que tinha no link achei o resistor de R114 de 30K aberto ele fica do lado do varicap troquei ele e a tv parou de fujir a sintonia mas ainda ta aparecendo umas faixa embranquecestes com chuviscos na horizontal e o audio que ficava dando uns estalo tipo ''puf, puf,puf'' agora fica com chiados eu tirei umas fotos para vocês ver como esta a imagem mas não sei como fazer pra enviar as imagens .
