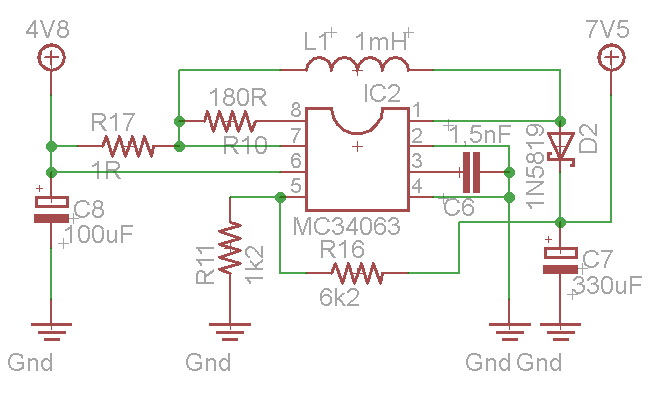

  1. Boa noite, Isadora! Consegui resolver meu problema. Usei o CI MC34063 para efetuar a conversão DC-DC booster do tipo step-up, eliminando a necessidade do PIC para obter os 5V estabilizados. Realmente "incluí o PIC fora dessa" como você disse. Rsrs Esse CI é muito barato (R$0,30) e realiza o trabalho perfeitamente! Fornece uma tensão estável na saída de acordo com a configuração de resistores que você escolher. Tem uma eficiência de 87,7%, portanto não consome muito. Mas, mesmo assim tive que manter o LM317. Fiz isso porque o MC34063 trabalha com uma diferença entra a entrada e a saída de pelo menos 1,5V: Vout - Vin > 1,5V Portanto, se as pilhas estivessem 100% carregadas gerariam 4,8V. Mas, eu teria no mínimo 6,3V na saída do CI. Como eu preciso de 5V, o jeito foi colocar um LM317 baixando a tensão no final. Deu 100% certo! O consumo do circuito todo ficou bem baixo. Estou alimentando um MC34063, um LM317, um DS1307, um DHT11, um PIC16F1788 e um receptor RF com apenas 30mA (em 4,8V). Meu circuito pode ser alimentado com uma tensão de 2,5V até 6V na entrada sem nenhuma variação, instabilidade ou qualquer outro problema. Agora, dá pra consumir toda a carga da pilha, até a última gota! Novamente, obrigado pela ajuda! At, Marcus
  2. Isadora, acho que você tem razão. Vou tentar gerar esse PWM através de outro componente que não seja o PIC. Estou pensando em usar o 74AC14 desse circuito: http://www.profelectro.info/modulacao-por-largura-de-impulso-pwm-parte-1/ Vou comprar um pra fazer o teste e quando tiver os resultados posto aqui. Obrigado pela ajuda!

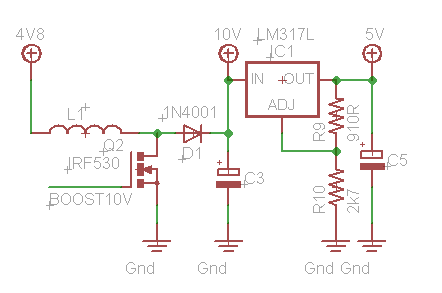

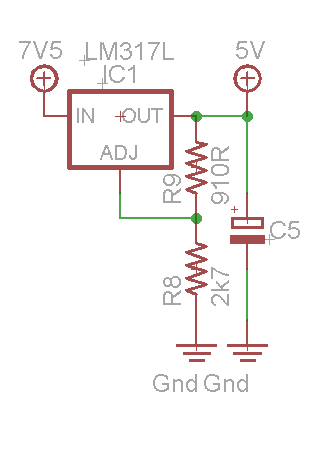

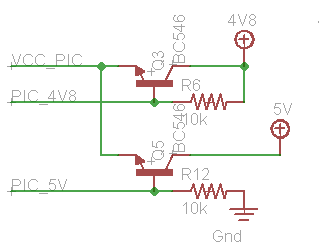

  3. Boa noite, Isadora! Primeiramente, obrigado por responder. Vou anexar aqui os diagramas. Espero que consiga ver agora. Cicuito elevador de tensão (booster), seguido do estabilizador LM317: Dei uma olhada nos circuitos daquele link que você me mandou, mas acho que esse booster acima funciona muito bem e é bem mais simples. Enfim, gerar os 5V estabilizados não é problema. O problema é colocar o PIC nessa linha depois de iniciado... Circuiito comutador da alimentação, controlado pelas portas PIC_5V e PIC_4V8: O problema é que as pilhas com 100% de carga dão 4,8V. Com 70% já cai pra 3,3V. Ao se comunicar com outros CIs alimentados com 5V, os níveis lógicos podem ficar confusos. Ou seja, 3,3V pode não representar nível alto pra um CI alimentado com 5V. E, no outro sentido, não posso colocar 5V na entrada do PIC se ele estiver alimentado com 3V3. Pro conversor A/D estou usando referência interna fixa, como você falou, sem problema. Estou subindo pra 10V porque o regulador LM317 "consome" 1,2V. E, resolvi deixar uma margem, porque esse booster pode variar às vezes e a tensão cair pra menos que 10V (tipo 8V). E, esse circuito alimenta uma corrente muito pequena. Então, a potência dissipada é bem pouca. A ideia do circuito comutador é fazer uma única comutação, logo após iniciar o PWM que controla o Booster. Ou seja, assim que os 5V forem gerados, o PIC mudaria sua alimentação da pilha pros 5V. Tentei fazer isso colocando 1 na porta PIC_5V e em seguida colocando 0 na porta PIC_4V8. E, depois de comutado não seria necessário gastar mais recursos ou rotinas do PIC pra isso. Quando eu deixo o PIC direto na tensão 4V8 e testo o circuito comutador, ele funciona perfeitamente. Mas, quando coloco o PIC alimentado pelo emissor desses trasistores, nao funciona...
  4. Boa noite, senhores! Estou com um dilema grande, e resolvi pedir ajuda aos universitários. Tenho um circuito onde um PIC gera um PWM para controlar um conversor DC/DC do tipo booster, de elevação de tensão. Fiz isso porque meu circuito funciona com 4 pilhas AA recarregáveis que geram 4,8V quando totalmente carregadas. Mas, queria que a tensão ficasse estabilizada em 5V mesmo quando as pilhas começassem a descarregar. Então, optei por esse circuito booster que funcionou perfeitamente à partir do PWM do PIC, e meus periféricos estão sendo alimentados com 5V cravados, mesmo quando as pilhas começam a descarregar. A primeira etapa é o circuito booster que gera 10V à partir do PWM ligado à linha "BOOST10V", e a segunda é um regulador de tensão que reduz e estabiliza esses 1oV em 5V. Meu problema vem agora. Gostaria que o PIC fosse alimentado por esses 5V também, por ser uma tensão estabilizada e que deixaria a comunicação com os periféricos mais correta (todos os elementos trabalhando com os mesmo níveis lógicos, incluindo o PIC). Só que para esses 5V existirem , o PIC já tem que estar alimentado antes, pois é ele quem gera o PWM que ao final vai gerar os tais 5V. Tentei usar o seguinte circuito, fazendo o PIC comutar sua alimentação para os 5V após a inicialização, mas não funcionou. A linha "VCC_PIC" vai ao pino de alimentação do PIC, e as demais são ligadas a duas portas I/O do PIC para controlar a comutação. Adicionei 1 resistor de pull-up e outro de pull-down, pra tentar garantir os estados iniciais corretos para esses transistores: Agora, estou sem saída... Não sei como poderia ligar esse PIC aos 5V estabilizados. Alguém poderia me dar uma luz nesse problema? Agradeço desde já!
