Olá pessoal... como estava meio corrido pra mim sair pra comprar os componentes.... acabei optando por uma sugestão de um amigo de colocar 4 reguladores 7815 em paralelo e deu certo... O motor alcança tensão de 14,8v e os reguladores em paralelo suportam 4A.. como o motor dá pouco mais de 2A deu certo e ficou show de bola... Ah já ia me esquecendo.. como ele dissipa 15v o que provoca um aquecimento considerável dos reguladores, então coloquei um cooler em cima do dissipador e ficou bom.. já estamos testando a uns 3 ou 4 dias e não tivemos problemas... Obrigado a todos pela ajuda.

valeu amigos, amanhã vou fazer dessa forma que vocês me orientaram e depois posto os resultados. Mais uma vez muito obrigado pela ajuda!!!

Essa tensão de 14.8 já está saindo retificada...

Saída está dando (com motor em vazio) 14,8v... corrente (tb em vazio) 2,3A... por questão de tempo de funcionamento acho que não teríamos problemas pois ele vai funcionar duas vezes por dia por um tempo mínimo de uns 3 e não superior a 5 minutos cada vez... Mas valeu pelas informações Não Sei... vou prestar atenção nesses detalhes e torcer pra dar tudo certo...

Puxa, valeu Faller, vou ver se tenho os componentes aqui no laboratório (parece que não tem) se não tiver mesmo compro amanhã e já tento por pra funcionar... se der certo o projeto está praticamente finalizado... só testar por alguns dias até o dia da mostra... Só uma ultima dúvida... vamos supor se por acaso der um pico de tensão (por exemplo de 14v) o CI suportaria? De antemão já te agradeço pelo auxilio...

Veja bem a tensão do motor é 12v, porém acho interessante chegar a 15v porque quando acionar a carga a tensão cai um pouco né... se ele cair pra uma tensão entre 11 e 13v não teria problema... Não sei se você vai precisar da corrente do motor, mas ele em vazio dá 2,10A com a carga imagino que vá alcançar uns 2,5 a 2,7A segundo simulações que fiz... Temos uma mostra técnica agora dia 11 e ainda estamos amarrados na parte mecânica, e se eu não tiver ajuda nesse circuito teremos que tocar na bateria no dia da mostra, que é o que eu não queria que acontecesse né.. Se você puder me ajudar cara agradeço muito.. desde já agradeço.

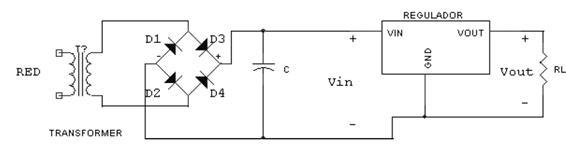

Bom dia pessoal, Esse é meu primeiro tópico, acabei de me cadastrar no fórum e espero não infringir nenhuma regra, porém se eu vier a infringir é só me avisar que procurarei seguir todas as orientações. Bom vamos lá... Estou concluindo um TCC do meu curso de Mecatrônica e preciso fazer uma ponte de diodos pra tocar um motor de limpador de para-brisas de carro com as especificações abaixo Tensão = 12v Corrente (em vazio) 2,35A Montei uma ponte com diodos de 6a porque os menores estavam esquentando muito, Trafo dando saída de 21v (de um carregador de baterias sucata) capacitor eletrolítico de 680uF x 50v regulador AN 7815 beleza, fiz a medição e to com saída de 14,85v... e agora estou com dificuldade em elevar a corrente que no 7815 é máxima de 1A Alguém poderia me orientar em como fazer isso? Estou anexando o esqueminha que utilizei no meu circuito, mais alguma dica pra aperfeiçoar o esquema será bem vinda. Desde já agradeço
