Alexandre Guglielmi

Dimmer BRX 3500W do Mercado Livre https://produto.mercadolivre.com.br/MLB-792258351-controlador-eletrnico-dimer-dimmer-rotativo-3500w-_JM Esmerilhadeira Lixadeira Angular 115mm Einhell - Modelo : BT-AG 850 220V 850W 11.500rpm

Bom dia! Comprei um Dimmer de 3500W para controlar a rotação de minha Esmerilhadeira quem tem 850W/220V. Acontece que ao mínimo giro do botão a rotação fica muito alta. Então um entendido comentou que mesmo que eu utilize um Dimmer de 1000W o resultado será o mesmo pois o problema é na Esmerilhadeira. Alguém aqui tem ideia de como resolver isso? Eu gostaria de um Dimmer com uma escala de controle mais uniforme.

Atualizando o circuito...

@Isadora Ferraz, eu havia acabado de baixar um DS do "CI" TSOP38xxx, e já preparando para me desculpar quando o @aphawk postou. Pelo que entendi esse carinha é bem mais eficiente do que o circuito elaborado. Mas como já comprei os bagulhos, vou aguardar para depois avaliar os resultados, e conforme pensar a utilizar o TSOP38xxx. Tando você quanto o Paulo tem contribuído de forma fundamental para conclusão do circuito final, e muito agradeço. Me aguardem. Boa Semana!!!

Não fui eu quem moveu pra cá viu...Está sendo muito injusta comigo. De fato...o circuito é de vocês, que gostam de compartilhar os méritos... Eu apenas juntei as ideias num desenho... Senti maldade nessa frase.. @aphawk, você viu? Ela desaparece que nem o mister M e quando volta vem pra bagunçar... E trouxe um foto transistor, sabendo que vou usar um foto diodo...

Hum...foi bom a @Isadora Ferraz levantar essa questão @aphawk. Com certeza eu vou passar por isso e ia me quebrar todo pra resolver...Acho que semana que vem recebo os foto-diodos e ai o bicho pega.

@aphawk, ela @Isadora Ferraz véve... Tá, @Isadora Ferraz, como percebi que você amou o circuito e quer melhorá-lo, me explica: esse capacitor em paralelo com D2 vem para filtrar esses ruídos?

@aphawk, posso mandar ver? @Isadora Ferraz, você também aprova? Tá muito quieta...

Bom dia @aphawk! Vou inserir o transistor conforme sugerido. Porque? Apesar da pequena distância entre Emissor-Receptor, receio que conforme o conteúdo da cerveja possa variar a interferência ao IR. Pense numa cerveja Stout, por exemplo, escura, poderá afetar mais ainda a sensibilidade do receptor. Acredito que essa configuração seja razoável. Confere?

@aphawk eu acho que os 100mA é a máxima corrente do emissor...Então será necessário amplificar, mesmo com uma distância tão pequena?

Você tem razão @aphawk, pois o emissor que comprei tem essas características: Tensão (V): 1.2-1.4V, Corrente (mA): 100mA. Talvez tenha que amplificar. Talvez, pois a distância envolvida é bem pequena - 15cm e não acredito ser necessário chegar nos 100mA. Vou tentar fazer o circuito e depois posto aqui um preview.

Oi @Isadora Ferraz! Entendi o binário. Vamos esquecer então esse meu ensaio. Vou comprar uma dupla emissor/receptor e fazer o teu circuito, e repetir o ensaio, agora integrando ao que tenho de ferramenta, o seu amado Arduino. No Mercado Livre tem uma duplinha interessante, veja: Emisor/Receptor IR. Se tiver algum circuito com PWM para integrar a essa dupla, por favor fique a vontade.

Bom dia à todos! A fim de fechar a análise de viabilidade da ideia do infravermelho, fiz o ensaio de colocar uma garrafa vazia e depois uma cheia, entre o controle remoto e a TV, direcionando através do gargalo da garrafa. Com a garrafa vazia, independente da distância, o feixe passa pela garrafa. Com a garrafa cheia, dependendo da distância da garrafa ao receptor, o feixe é atenuado, não sensibilizando o sensor. Então o que dá pra adiantar é que possivelmente deve ser feito um ajuste de potência do emissor, pois a distância envolvida no meu projeto será de aproximadamente 15cm. Daí o motivo de eu comentar de por um trimpot para calibrar a potência do emissor.

Bom dia à todos! @Isadora Ferraz, agradeço todo seu empenho e paciência em contribuir com este post. À parte a sua "malha filosófica", você permitiu que avançássemos mais. O circuito sugerido é muito simples, e barato(acho). Então, dando sequência efetiva nas ideias: 1) Simular o Sensor Infravermelho/Módulo de Reflexão; 2) Elaborar o circuito de emissão (falta definir IRLED e o R1 inicial(trimpot?)); 3) Elaborar o circuito de recepção (falta definir IR-SENSOR e o R2 inicial(trimpot?)). Acabei de ter uma ideia: vou por uma garrafa entre o controle remoto e a TV, ela cheia e depois com liquido. Vou ver os primeiros resultados...

Bom dia à Todos! @aphawk e @Isadora Ferraz, enquanto vocês decidem os critérios de compartilhamento dos direitos autorais da ideia, 1) Vocês levaram em conta o que eu falei sobre a opacidade da garrafa? Acho que não. Só porque eu sou Jr aqui né... 2) Este Sensor Infravermelho/Módulo de Reflexão não serve? 3) Que CIs vocês recomendam para emissão/recepção do sinal para o caso das duas extremidades da garrafa? Já tem algo pronto por ai?

@aphawk, essa sua ideia já se passou pela minha cabeça, mas não sei porque cargas dágua alguém comentou em algum lugar que o fato da garrafa ser opaca, iria inviabilizar a monitoração. Concordo com você que se fosse viável, com certeza será bem, bem mais simples...e até mais barato.

Vamos lá...andei avançando no meu estudo. Repetindo, o DS do link que o aphawk me informou na primeira resposta não consta o +5V, pois ele não é o DS, mas sim um App Note. Confere sua informação: VDD vai de 3 a 9V, conforme o DS. Não levei a mal, relaxa. Somos todos dependentes aqui de alguma forma. Daqui a pouco você vai querer provar da minha cerveja viu..:). Então não fuja tão cedo... Este meu circuito será utilizado para substituir um sistema de enchimento de garrafas que hoje faço com um sensor de corrente nos bicos enchedores das garrafas. Só que como esse sensor fica em contato com o liquido, eu fiquei incomodado e resolvi procurar por outro sensor, nesse caso um capacitivo, o qual achei mais adequado. Quanto ao TYPE de minha aplicação ele deverá ser ligado no VSS, pois na presença do precioso líquido(cerveja!) o OUT ficará em nível lógico VDD, e na ausência de líquido, < VDD. Isso é o que espero. Apesar de não ser burro, ainda não entendi a placa para entrada capacitiva. Poderia ser digamos uma superfície cilíndrica ou retangular de qualquer material, digamos aço inox?

Inicialmente qualquer contribuição é bem vinda. Agradeço as respostas. Está melhor do que o colega em 2010. Condições mínimas são atendidas. O circuito não é para sensor de toque. Não é essa aplicação, mas entendo o "toque" como sendo a presença do liquido dentro da garrafa. Quanto ao Arduino, ele apenas irá ler. Só serve para a decisão de presença ou ausência do "toque" digamos assim, e não entra nesta etapa da discussão. Estou solicitando help para o circuito eletrônico. Sim, o VDD é um valor fixo. Não sei onde consta +5V. No DS postado pelo aphawk não menciona. Se alguém tiver uma versão do DS desse componente que descreva isto, solicito que me envie, por favor. Também no DS não consta o comportamento da saída OUT. Não encontrei.

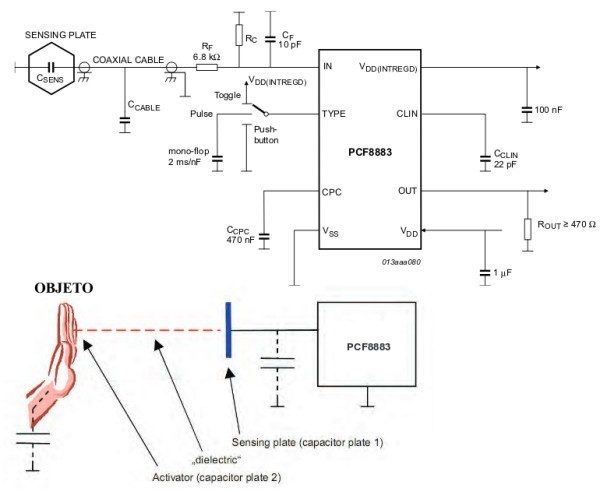

Bom, tudo pra mim é novidade, tendo em vista que sou mais prático do que projetista propriamente dito. Acredito que a questão de capacitância irá variar com o meio onde está inserido o componente, seja um material sólido ou não(entrada). Mas, antes disso estou perdido com relação a integração com a placa Arduino. Ainda na parte do escopo mesmo, básico. 1) Pelo que entendi as saídas a serem lidas pelo Arduino são VDD(INTREGD) e VOUT. Preciso entender que tipo de leitura deve ser considerada e a excursão(limites); 2) Não entendi a função da chave Push-button para o meu projeto; 3) Pelo que entendi a entrada será algum material a ser conectado ao capacitor RF. Esse material estará próximo ao vidro da garrafa. Também não sei que tipo de material. Anexei a imagem do circuito exemplo do fabricante. P.S.: Sim, Newton C. Braga is alive!

Ok Paulo, vou verificar o exemplo do fabricante e postarei prováveis dúvidas aqui aos especialistas. Mova, por favor o tópico. Obrigado!

Bom dia à Todos! Estou entrando no Clube hoje para buscar informações sobre circuito de detecção de proximidade usando o CI PCF8883 para detectar líquido dentro de uma garrafa de cerveja. O professor Newton C. Braga me informou que é possível fazer isso com este CI. Antes de entrar na minha questão, peço desculpas se postei isso no Tópico inadequado, mas na lista de tópicos o mais aproximado que achei foi o "Programação de microcontroladores". Achei nada sobre Sensores. Bom, em pesquisa aqui sobre o que procuro, achei a penas uma postagem de 2010, a qual não teve nenhuma resposta, provavelmente porque o pessoal na época não dominava este CI, por ser novo. Esta é a postagem: Direto ao assunto, eu pergunto: Alguém tem noção de como criar um circuito utilizando este CI? Alguém já utilizou este CI como sensor de proximidade? Alguém tem algum circuito exemplo que eu possa utilizar para minha finalidade?
