TV Philips 20PT120A/78R Linhas de Retraço
IRLAN GOMES DAVILA respondeu ao tópico de dirsors em Televisores e projetores
Não sei se posso dar orientação aqui sobre o defeito dessa TV,se não peço desculpas . Aconselho a trocar a plaqueta do cinescopio,deve ter algum componente defeituoso,tenho várias aqui no Rio perfeitas para doação. IRLAN GOMES DAVILA -
Tv Philips 42 polegadas listras e mancha
IRLAN GOMES DAVILA respondeu ao tópico de Bruno Merejoli em Televisores e projetores
0k obrigado por esclarecer mestre BCP, fica mantido o oferecimento para outro membro do clube ou não que precise, difícil será pegar aqui.( PRAÇA SECA ). IRLAN GOMES DAVILA -
Tv Philips 42 polegadas listras e mancha
IRLAN GOMES DAVILA respondeu ao tópico de Bruno Merejoli em Televisores e projetores
Essa TV que apresenta defeito na tela é digital ou analógica,acima só menciona que é 42 polegadas ? -
Tv Philips 42 polegadas listras e mancha
IRLAN GOMES DAVILA respondeu ao tópico de Bruno Merejoli em Televisores e projetores
Tenho 7 TV PHILIPS analógica aguardando reparo, por falta de tempo tenho deixado de lado,se receber o modelo posso fazer doação do cinescopio com a defletora e os anéis de convergência nos seus respectivos lugares como vieram da fábrica. IRLAN GOMES DAVILA Rio de Janeiro 7 de Fevereiro de 2024 -
Sony kv-1450b liga e desliga
IRLAN GOMES DAVILA respondeu ao tópico de Romariu em Televisores e projetores
Não sei se é permitido eu dar dica aqui,se não for favor me informar,aconselho a cortar a alimentação do Flayback e colocar uma lâmpada de 40 W nessa linha de + B como carga para ter CERTEZA que a fonte de baixa está ok, a isso da-se o nome de ( encurralar o defeito ) BOA SORTE IRLAN GOMES DAVILA -
Fonte chaveada em 220v ligada em 110v morreu
IRLAN GOMES DAVILA respondeu ao tópico de Vitor Kondo em Equipamentos de som e home theaters
Que bom que foi conseguido chegar a solução do problema,mais um conhecimento para min,a vida é uma eterna escola e em eletrônica tem sempre algo novo para aprender. IRLAN GOMES DAVILA -
TV cce mod. tv2118usp pisca Led mas não dá imagem
IRLAN GOMES DAVILA respondeu ao tópico de emerson games em Televisores e projetores
Parabéns a todos por mais essa vitória alcançada Irlan Gomes Davila -
Tv philips 29PT554A com defeito na fonte
IRLAN GOMES DAVILA respondeu ao tópico de IRLAN GOMES DAVILA em Televisores e projetores
Mestre BCP e Luan Victrolas Cortei a alimentação do pino 1 do IC 7520 e medi na trilha a tensão,marcou 17 VCC FIXA , (nenhuma variação),verifiquei a resistência de todos os pinos para terra,em quase todos é menos de 100 ohms,vou trocar o CI e depois informo. IRLAN GOMES DAVILA -
Tv philips 29PT554A com defeito na fonte
IRLAN GOMES DAVILA respondeu ao tópico de IRLAN GOMES DAVILA em Televisores e projetores
Obrigado pelo esclarecimento,fiz muitas montagens de rádio a válvula e tenho uma guardada como recordação,acho que o problema nessa fonte é devido ao pino 1 do IC 7520 estar recebendo alimentação variando muito quando tem que ser um valor.fixo. -
Tv philips 29PT554A com defeito na fonte
IRLAN GOMES DAVILA respondeu ao tópico de IRLAN GOMES DAVILA em Televisores e projetores
Retirei o fet da placa e fiz o teste de abrir e fechar a porta ( gate ) somente isso,tenho várias outras PHILIPS aguardando reparo, vou ver se tem algum para pegar emprestado, a lâmpada de 127 V não queimou porque é moderna ( halógena ) e acho que não tem filamento. Muito obrigado por tudo IRLAN GOMES D'AVILA -
Tv philips 29PT554A com defeito na fonte
IRLAN GOMES DAVILA respondeu ao tópico de IRLAN GOMES DAVILA em Televisores e projetores
Ok mestre Luan Victrolas,eu tenho um novo de 18 V,vou trocar e depois informo,troquei para teste o mosfet 7518 (MADE IN CHINA ) não durou um minuto,voltei o original dessa TV. MUITO AGRADECIDO -
Tv philips 29PT554A com defeito na fonte
IRLAN GOMES DAVILA respondeu ao tópico de IRLAN GOMES DAVILA em Televisores e projetores

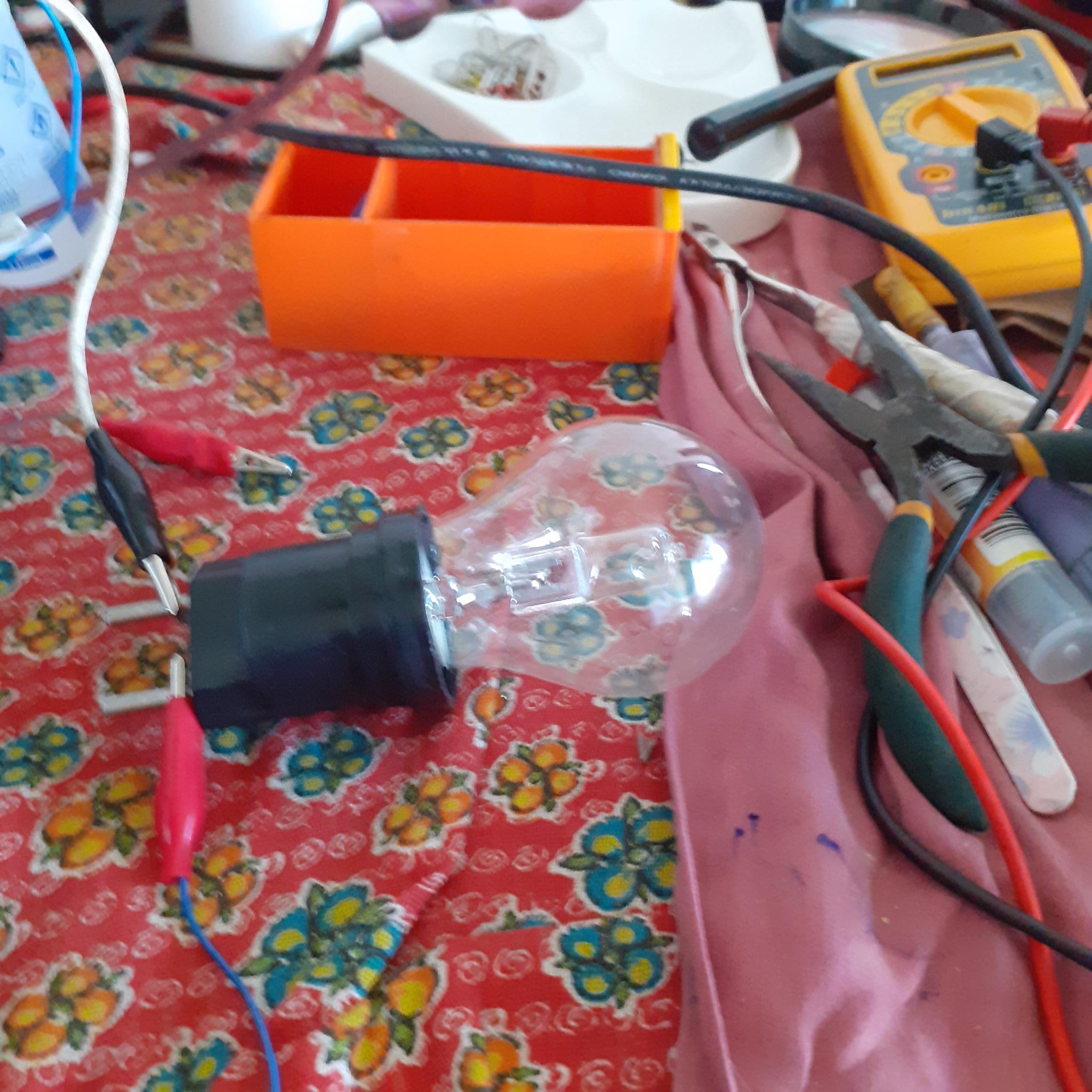

Boa tarde mestres BCP e LUAN Resoldei os pinos do IC7520, a tensão no C2551 com a bobina 5551 desligada varia de 155 a 198 VCC mas não cai mais a ZERO,a lâmpada de 127 V usada como carga continua piscando com brilho intenso,devido a tensão elevada vou usar uma de 220 V,quero trocar o diodo zener 6510 mas não encontro. Agradeço muito pelas valiosas orientações recebidas. IRLAN GOMES DAVILA -
Tv philips 29PT554A com defeito na fonte
IRLAN GOMES DAVILA respondeu ao tópico de IRLAN GOMES DAVILA em Televisores e projetores
Mestres BCP e Luan Victrolas. com a bobina 5551 desligada a tensão no C2551 varia de 155 a 198 VCC e em seguida cai para 0 VCC. Os únicos pontos onde a tensão fica fixa é no pino 5 do trafo ( 5545 ) 175 VCC e num dos terminais do R 3510 (64 VCC) onde uma lâmpada de 127 V acende forte sem piscar. OBRIGADO PELA ATENÇÃO IRLAN GOMES DAVILA -
Tv philips 29PT554A com defeito na fonte
IRLAN GOMES DAVILA respondeu ao tópico de IRLAN GOMES DAVILA em Televisores e projetores
Sim,troquei o capacitor C2551. Vou verificar a presença e o valor +B nesse eletrolitico com a bobina 5551 desligada. OBRIGADO IRLAN DAVILA -
Tv philips 29PT554A com defeito na fonte
IRLAN GOMES DAVILA respondeu ao tópico de IRLAN GOMES DAVILA em Televisores e projetores
Mestres BCP e Luan Victrolas Troquei o C2551, cortei a alimentação do horizontal desligando a bobina 5551,a tensão no C2551 apresenta diversos valores e uma lâmpada de 127 V ligada nesse capacitor acende com brilho intenso mas piscando,a tensão no pino i do IC 7520 é 14 vcc oscilando,está ok o diodo 6560, acoplador 7581 e o mosfet 7518 ( original ) Solicito ajuda técnica IRLAN GOMES DAVILA
