@graia Caracas heim ... Eu também comprei uns LM338k no ebay, mas nunca testei, será que vai ser lixo também ? ***** heim...

@Phenom_X4 falou...

Eu compro de vários vendedores, cada uma dessas compras foram com vendedores diferentes. Agora tem um em especial que é uma loja virtual, tem até app pra smartphone, já comprei deles duas vezes, uma pelo eBay e outra pelo app deles...pelo app ainda tem 10% de desconto, site: https://pt.utsource.net/ , não tem de tudo, mas tem muita coisa. o prazo varia muito, de 30 a 60 dias, essas ultimas foram até rápidas, cerca de 40 dias...mas tenho umas que estão desde antes do natal em Curitiba, já foi liberado pela alfândega mas pra chegar ao destino é osso viu... Mas chega...

Como não tenho pressa, porque não ando tendo tempo pra nada...eu compro no eBay, baratim, acredito ter menos chance de falsificado e chega em casa...rss Minhas ultimas 3 compras... Mas recebi mais duas antes dessas e tem mais 3 em transito...rs

@aphawk Certo, saquei, ótima explicação. Aqui é só 220V, mas na real tenho cerca de 209 - 211 VAC na tomada.

@aphawk Obrigado por comentar. Pois é, foi o que pensei. Por isso eu montei logo com o outro, mas queria fazer o teste apenas para ter referência. Mas por hora não vou mexer não. Tenho uns outros no-breaks maiores, depois vou ver se tem algum trafo melhor. Aí faço uma pergunta: Como eu testo um trafo pra saber sua capacidade sem saber das suas características de rótulo ? Vou colocando carga e comparando tensão e corrente ?

Certamente dá pra melhorar, mas de momento foi o que deu pra fazer, acho que os fios não é o ofensor do mal desempenho, pois usei cabo de 1,5mm em cada "perna" dos componentes, usei cabo 6mm da ponte de diodos até os componentes. Acredito mais no comentário do @Bcpetronzio pois o trafo eu usei de um estabilizador SMS de 300VA, a tensão caiu tb no retificador e no AC do trafo. Eu tenho trafo da antiga fonte que é de 12v x 10A, um trafo comprado na loja de eletrônica, eu não usei ele porque achei q o outro por ter uma tensão maior poderia ser melhor...depois vou testar o circuito com esse outro trafo e posto os resultados...eu queria ter feito isso pra efeito de comparação, mas acabei esquecendo e fechando tudo... Eu considerei bom o resultado em vista de que eu usei 99% de sucata, não sou expert em eletrônica e ainda por cima estou com a mão direita imobilizada, devido a uma cirurgia em função de um acidente de moto. Então fiz da melhor forma, pois pra segurar os componentes e soldar com a esquerda é bem complicado.

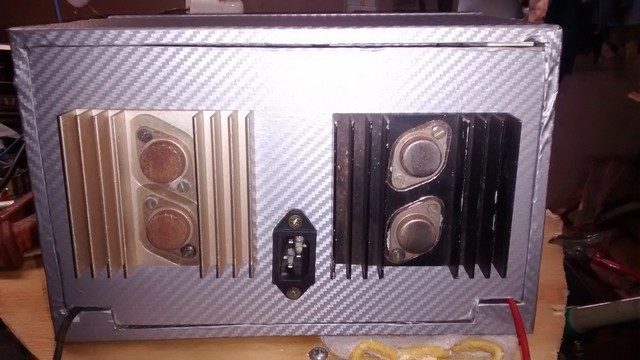

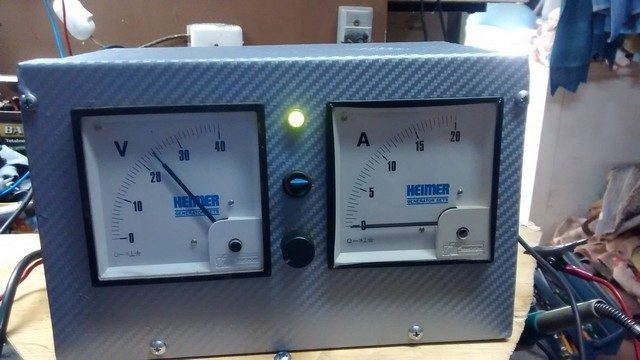

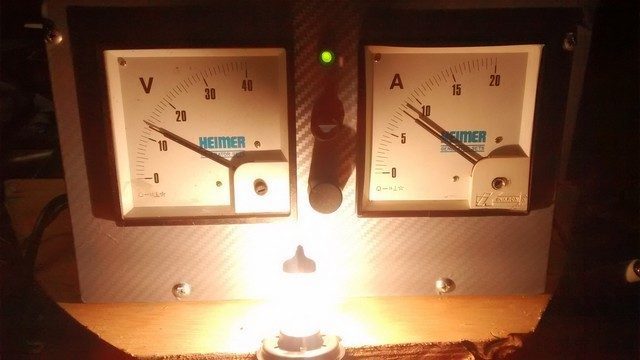

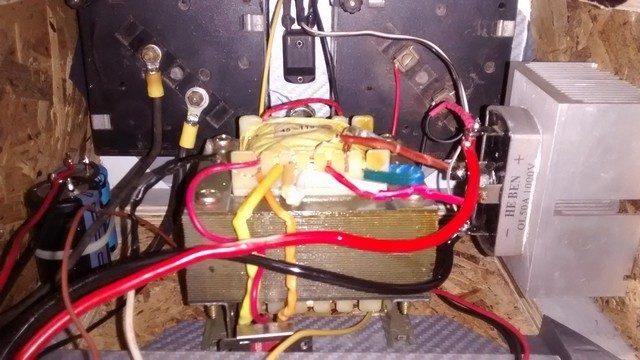

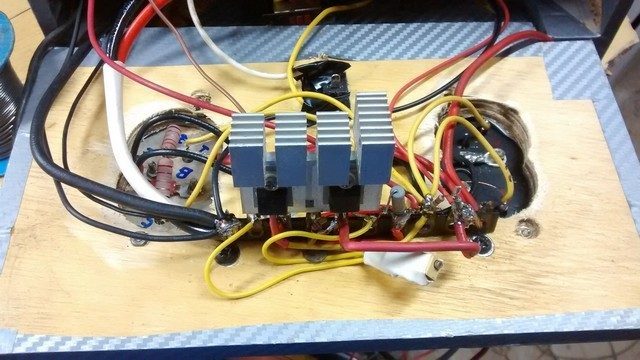

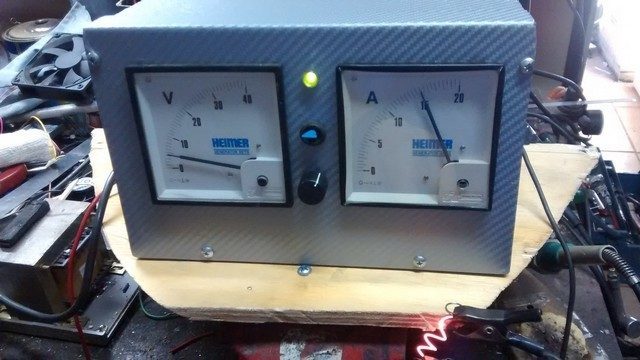

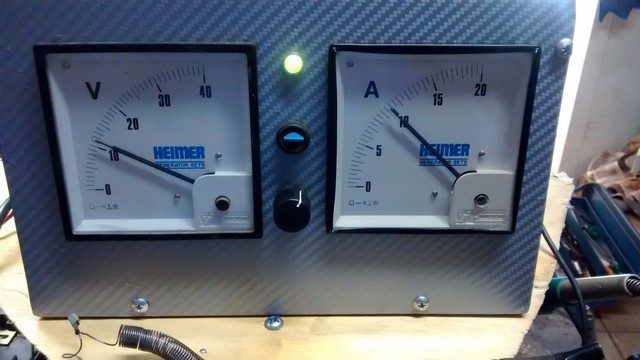

Terminei a minha fonte. Pro meu contexto está ótima por enquanto. Até 13V a queda de tensão é mínima, chegando a 10A, chega até 15A, mas aí a tensão cai muito... Segue algumas fotos... Frontal...sem carga tensão de 24V Traseira... Tem 4x 2N3055, mas apenas 2 estão ligados, não tinha mais dois resistores de 0R22 pra colocar na saídas, então deixei só com 2, mas depois vou providenciar mais dois resistores e ativar os 4 transistores, assim a corrente fica bem divididas entre eles e com muita folga. Montagem dos componentes...Note que coloquei um resistor variável pra ajustar a corrente de saída do LM317, deixei com 1,4A em 10A... Por dentro, trafo, ponte retificadora e capacitores...1x 10.000uF e 1x 15.000uF. Eram os maiores que tinha... Uma lampada de 100W como carga... Uma resistência de chuveiro como carga, 12V x 10A... Encurtando a resistência, chega a 15A, mas a tensão cai a 5V... Depois quero colocar os conectores para saída na frente tipo banana, colocar alça e pés... Mas por hora tá funcionando bem... Quem tiver dicas e sugestões para melhorar, pode ficar a vontade em comentar... Obrigado pela ajuda dos amigos aqui, foi muito útil pra chegar no resultado final... Me custou R$16, custo do LM e resistores, todo o resto eu já tinha da outra fonte ou de sucata... Ah...o LM que comprei veio pifado, perdi um tempão tentando achar o problema, que por fim era o LM, daí coloquei o que tinha na outra fonte antiga e boa... Sei que eles não vão trocar, mas quando voltar lá vou reclamar de qq forma... Tem algum teste de multímetro que dá pra testar o LM317 lá na loja ???

Como bom teimoso que sou, fui lá na bancada agora (quase 23h) e fui fazer um teste, li no outro tópico que o colega mudou o resistor de 4k7 do TIP por um de 150R e teve sucesso...fiz o mesmo, fiz uma associação de resistores e cheguei a um valor de 160R, mas nada mudou...aí tirei e coloquei vários pontos e nada...eis que pensei que pelos sintomas o LM317 não estava atuando, bidu... Coloquei o velho, que já estava na minha fonte e pimba...funcionou beleza... Então voltei o 4k7 da base do TIP42 e funcionou, porém o LM quase torrou...a corrente dele foi a 2.1A...desliguei rápido e voltei o de 160R e tudo certo.... Coloquei mais 2 2n3055 em paralelo, ficando 4 ao todo e tudo certo....como não tinha o resistor de 0R22 na saida deles a corrente não ficou equilibrada, mas isso é só ajustar. A corrente do CI ficou em 0,45A a 12,2V e 7.5A de carga, com 11A de carga o CI ficou com 0,9A. Segue umas fotos do "ninho de gato" que ficou o protótipo...agora vou ajeitar tudo, quando tiver pronta, posto o resultado. valeu pela ajuda pessoal...

Olá pessoal, hj a tarde montei o esquema que mencionei acima, que retirei desse tópico ( ) , porém a mesma não funcionou direito. Saiu 25 volts direto na saída, independente da posição do potenciometro, eu usei um de 4K7, pois não achei de 5K conforme está no diagrama e o resistor de entrada do CI LM eu coloquei de 1.1R, pois tb não encontrei de 1R como no diagrama, de resto tudo igual...coloque uma carda de 5,8A na saída e caiu de 25V para 16,4V. Antes da parte do esquema, na minha fonte (tentativa de ser fonte) tem um trafo de 18,6V, a corrente não sei precisar, mas é alta, pois mantém tensão estável com carga de 10A, uma ponte retificadora de 50A e dois capacitores em paralelo, um de 10000 e outro de 15000uF, daqui pra frente tal como no diagrama, salvo essas particularidades que mencionei acima...

@faller Fui na loja ver o que encontrava, não tinha LM 338 nem 350, só achei o 317. Só tinha TIP147T nem comprei porque custava 7 pilas cada e sei q ele ia torrar...rss. Só peguei então o LM317 e o TIP42C pra tentar fazer o esquema que vi num outro tópico que usa 2n3055, então vou tentar esse esquema primeiro se der certo e me atender não vou mudar, caso contrário vou tentar comprar os outros componentes. O que vou montar é o da figura abaixo. Na loja tinha o TIP2955 e o TIP142, dá pra usar eles no lugar do TIP147 ? Outra coisa, desmontei algumas fontes e tem alguns componentes robustos que não conheço, vou colocar foto abaixo, alguém me diz se serve para algo em fontes. Quanto aos sites, só dois desses não tinha tentado ainda... (powercircuit e tmgeletronica), vou ver agora...

Então eu sei da vantagem do TIP, porém aqui eu não encontro o LM338 nem os resistores de 5W para montar o mesmo projeto q o seu... Eu já tentei 4 sites de compomentes eletronicos e cada um falta alguma coisa...

Sim, li tudo. Mas essa usa TIP147 não é ? Eu queria um esquema bom usando 2N3055, pois já tenho os componentes.

Olá pessoal... Acabei de me cadastrar nofórum, mas leio há muitos anos o fórum, nunca me cadastrei, pois sempre resolvia minhas dúvidas só com a leitura dos tópicos. Eis que surgiu a necessidade de interagir. Eu tenho uma fonte de bancada ajustável...já tenho ela há pelo menos 8 anos, não sei bem ao certo o diagrama dela, mas peguei da internet algo, montei e deu certo... Mas agora consegui um trafo melhor e uma ponte de diodos de 50A e queria dar um upgrade nela, pra conseguir 10 ou 15 amperes... Ela usa 3x 2n3055 e um LM 317 para regular , por esses dias eu andei lendo bastante aqui e vi a fonte que o amigo faller montou com TIP 147 e gostei bastante. Hj coloquei o trafo de 24V no mesmo circuito que eu usava com um trafo de 12V x 10A, e coloquei uma lampada de biodo de 100W como carga...em menos de um minuto ele arrebentou os transistors...aí eu tinha aqui de umas placas velhas e achei 4x 2n3055 já montado do dissipador próprio, coloquei eles então no lugar dos outros 3 antigos e consegui ligar a lampada numa boa, o dissipador esquenta mas estabiliza...coloquei uma resistência de chuveiro e fui encurtando até conseguir 15A e deixei por alguns minutos e beleza...acho que está resolvido por hora... Mas gostaria de algum esquema usando 2n3055 que funciona bem, pra eu aproveitar o que tenho aqui de componentes, alguém tem algum esquema testado e aprovado usando esses componentes ? Eu quero montar a fonte do faller, mas aqui em Palmas - TO, onde moro atualmente (sou de Rib. Preto - SP) não tem loja de eletrônica decente, não encontro nada desses componentes, então a outra pergunta é: alguém indica algum site aqui no brasil que venda componentes eletrônicos variados, onde eu poderia comprar todos esses componentes da fonte ? Amanhã vou tentar trabalhar na minha mesmo, preciso colocar em uma caixa, pois a dela de plástico, já se quebrou toda por conta de ressecamento. Se eu conseguir, posto a foto aqui... Se eu não achar pela internet, terei que fazer a lista e pedir pra um amigo ou meu pai comprar lá em Ribeirão e me mandar via PAC. Desde já obrigado.
