Primeiro gostaria de agradecer a todos do forum, que sempre me ajudaram com problemas e duvidas aqui. obrigado e parabéns ao forum! Tentarei resumir o máximo para vocês entenderem. Eu e meu grupo de Tcc tivemos a ideia de desenvolver uma central meteorológica, com energia independente ( painel solar ), em resumo ela ficaria afastada e enviaria informaçoens via gsm para um servidor remoto. compramos um modulo SIM800L, comesei a estudar o modulo e testalo com Arduino pelo fato de ter serial monitor. aprendi a enviar sms e receber seguindo o datasheet do modulo SIM800L. agora vem o porém!! Ao ligar o modulo no PIC 877A habilitei a função do PIC UART1 para acioanr o TX do pic e enviar os comando para o modulo. usei exatamente a mesma logica e comando do arduino. no pic não funiona! estou postando fotos do diagrama e do codigo abaixo para vocês darem uma olhada. creio que seja a comunicação PIC Modulo que esteja errada, creio que estou acionando o serial (9600) do PIC com comandos errados não prorprios para minha finalidade. se alguem por favor puder dar uma ajuda. SEGUE CODIGO \/ char FIM=0x1A; // COMANDO PARA CTRL+Z void main() { UART1_INIT(9600); // INICIA SERIAL delay_ms(100); // TEMPO TRISB = 1; PORTB=0 ; UART1_Write_TEXT("AT"); delay_ms(1000); UART1_Write_Text("AT+CMGF=1"); // COMANDO PARA SELEÇAO SMS delay_ms(1000); UART1_Write_Text("AT+CMGS= 16991085311"); // NUMERO CORRESPONDENTE A SMS delay_ms(1000); UART1_Write_Text("teste sms 12301"); // CORPO SMS UART1_Write(26); // COMANDO REFERENTE AO CTRL+Z PARA FIM DE SMS delay_ms(1000); PORTB = 1; }
-

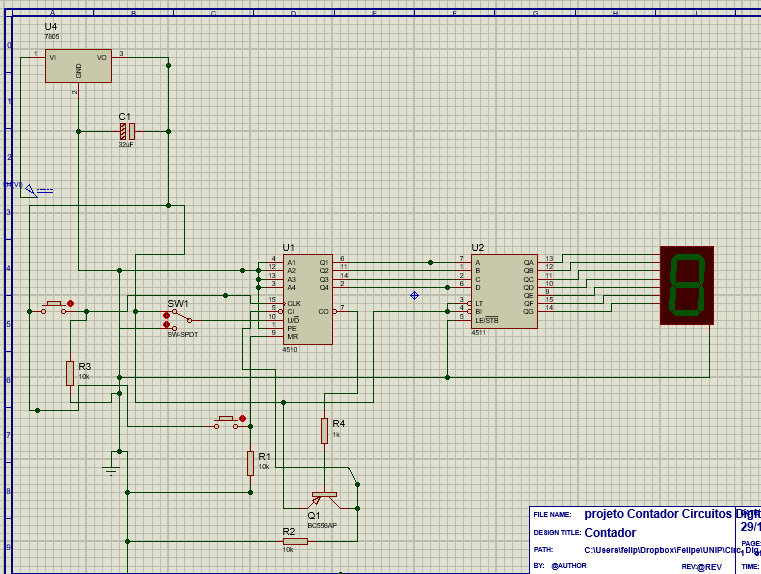

não da porque comecei o projeto usando ele. deu certo perfeito, porém este é um contador de caixa, e por ter caixas de tamanho variado ele contava 2 caixa em uma grande ou nem um em uma pequena. sendo assim meu professor pediu para não usar clock separado. para o clock ser o contador. ai desativei o carry in e liguei o clock no sensor. agora estou com este problema de leitura de sinal. adicionado 1 minuto depois voce teria algum esquema destes para me mostrar?
-
tenho mais um problema amigos, estou fazendo um contador de 0 a 9 com o ci 4510, inicialmente usei um 555 para clock e o sensor ligado ao carry in do ci. porém meu professor disse que quer o pulso de clock como contador. com isso estou tendo problema com o efeito debouncing. coloquei primeiro um botão para testar e a contagem parece totalmente fora de cincronia. com o sensor ele mau conta. alguém sabe um esquema de algum buffer ou algo para inserir o sensor na porta de clock do 4510?
-
Circuito contador 4510,4511 e lm555
felipealmeida2 respondeu ao tópico de felipealmeida2 em Eletrônica
consegui estabilizar era problema de frequencia ou sujeira na alimentação, um capacitor nas entradas do ci resolveu tudo. obrigado galera vou mandar o linck do projeto no proteus se alguém precisar um dia. contador 0 a 9 com sensor chave óptica. valeu -
Circuito contador 4510,4511 e lm555
felipealmeida2 respondeu ao tópico de felipealmeida2 em Eletrônica
@Mestre88 mano você tinha razão quanto as saídas que não utilizava e o pino 9. ao testar continuou o mesmo problema, um amigo indicou colocar um capacitor de 10 a 100 micro nas portas 8 e 16. deu certo ele estabilizou tive apenas que mudar o resistor do 555 para aumentar a oscilçao coloquei um de 4,9k. aparentemente deu certo agora vou ligar o 4511. vou postar resultados aqui. obrigado amigo -
Circuito contador 4510,4511 e lm555
felipealmeida2 respondeu ao tópico de felipealmeida2 em Eletrônica
então nem uma porta deve estar livre? todas 0 ou 1! se não forem utilizadas 0 (gnd) ?? sim os pinos no caso 8 e 16 estão ligados em GND e Vcc 8 Vcc 16 GND. o botão 9 devo mante-lo sempre 0 quando for reset 1 é isso? teria que usar um resistor em GND junto com um botão e a entrada 9? eu acabei de fazer testes ligando todas as demais saidas que não iria utilizar em GND e ele continuou travado. pode ser o Ci que usa um datasheet diferente ? -
Circuito contador 4510,4511 e lm555
felipealmeida2 respondeu ao tópico de felipealmeida2 em Eletrônica

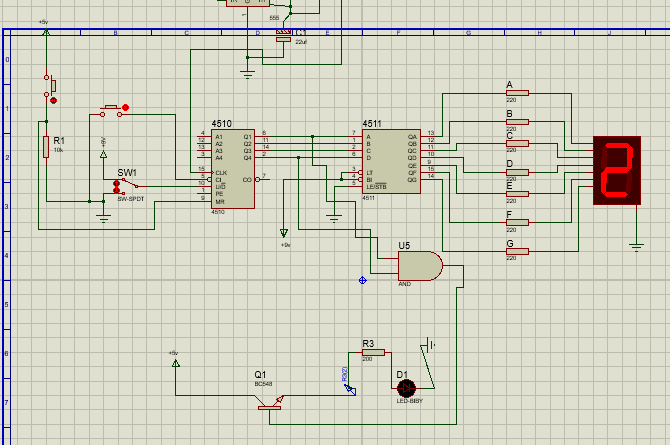

Boa Noite! desculpa a demora a responder, esta AND serve para acionar um Buzer quando o numero 9 for aceso Regras do trabalho. entendi a função do 7, mantenho em estado livre. porém nas seguintes configuraçoens: ( PINO 5 MANTENHO CONECTADO A UM BOTÃO, DANDO ESTADO BAIXO CONTARIA 1.2.3..... PINO 10, MANTENHO EM ESTADO ALTO. POIS MINHA CONTAGEM DEVE SER CRESCENTE PINO 9 FIZ UM DIVISOR DE TENSÃO LIGADO A UM BOTÃO. PARECE SER O UNICO BOTÃO A FUNCIONAR POIS APERTO E ELE PARA. PINOS 1,4,3,12,13. MANTENHO EM ESTADO ABERTO E TESTEI EM ESTADO BAIXO. SEM RESULTADO. OS DEMAIS SEGUI A ORDEM E LIGUEI EM LEDS PARA TESTAR OS CODIGOS BINARIOS, SEM RESULTADO. O CI FICA LOUCO CONTA SEM ORDEM EU SEI QUE ESTOU FAZENDO ALGO ERRADO, PRIMEIRA VEZ QUE TENTO UTILIZAR ESTE CI) peço sua ajuda faz dias que estou lendo e tentando mexer com isso. WhatsApp Video 2016-09-09 at 12.09.12.mp4 -
Circuito contador 4510,4511 e lm555
felipealmeida2 respondeu ao tópico de felipealmeida2 em Eletrônica
beleza parceiro valeu por tentar, estou procurando aqui -
Circuito contador 4510,4511 e lm555
felipealmeida2 respondeu ao tópico de felipealmeida2 em Eletrônica
o mano to simulando o circuito não vou apresentar isso no proteus preciso fazer funcionar, não montei o circuito completo estou tentando apenas ligar o 4510 a 4 leds e ver os codigos binarios e proceguir, quando conseguir fazer funcionar perfeitamente monto todo o sistema, não montei nem 4511 ainda apenas 4510. não instalei as portas and. vou postar um video de como esta. adicionado 1 minuto depois o quadrado cinza que voce vé e a entrada do sinal para contar 1,2,3.....9. se ele estiver azul ele conta se estiver vermelho ele trava todo o ci. ele lé apenas 0 conforme o datasheet. adicionado 4 minutos depois WhatsApp Video 2016-09-09 at 12.09.12.mp4 -
Circuito contador 4510,4511 e lm555
felipealmeida2 respondeu ao tópico de felipealmeida2 em Eletrônica
-
Circuito contador 4510,4511 e lm555
felipealmeida2 respondeu ao tópico de felipealmeida2 em Eletrônica
o 555 esta ocsilando sim, eu controlo a frequencia trocando capacitor e resistor nesse esquema, então pinos que não uso no 4510 devo liga-los ao gnd? consultei o datasheet e nao entendi direito. o trabalho precisa funcionar, o 4510 toma descisoens sozinho deve ser pelos pinos desativados. se o Q1 é inutil onde fia as saidas de 4 bits? -

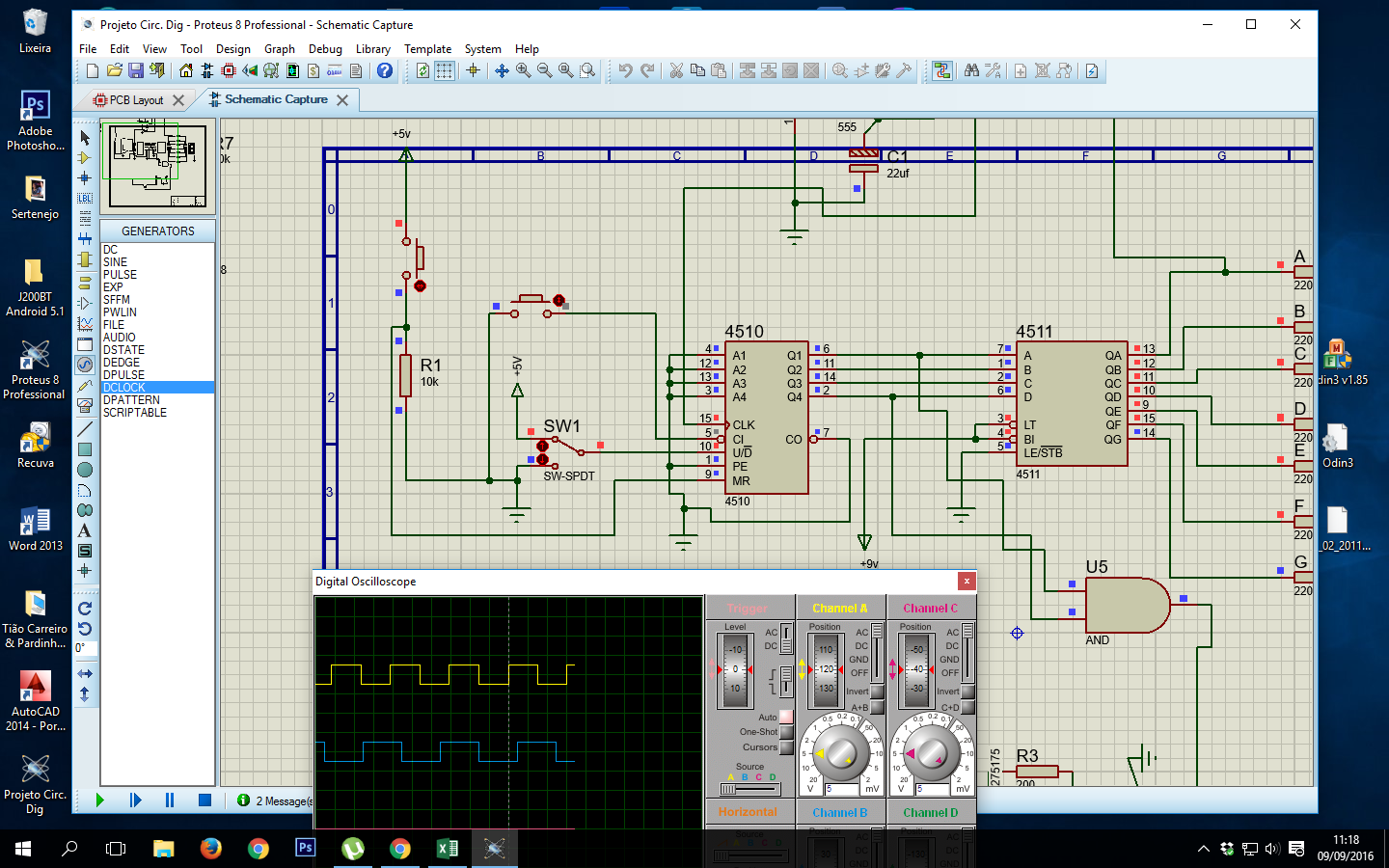

Bom dia, estou com um problema ao montar um contador com 4510,4511 e Lm555. ao montar o 4510 ele fica totalmente sem controle, o codigo em bits dele começa a contar sozinho, o botão não tem resultados, ja testei varios esquemas, simulando no proteus funcionou tudo perfeitamente, porém na pratica. preciso montar este contador para um trabalho de escola. ( as vezes ele conta na mesma frequencia do clock ) segue em anexo o chip e o esquema pelo proteus. se alguem tiver uma forma melhor para monta-lo obrigado desde ja!
