Luiz Fernando Vieira

No que se refere ao microcontrolador. ALU - A Unidade de lógica e aritmética realiza todos os cálculos que envolvam registros e ou lógica para tomada de decisões. Ela é ligada e controlada pela CPU em um microcontrolador. Também, a ULA é o componente responsável por realizar operações matemáticas (adição, subtração, etc.) e operações lógicas (AND, OR, NOT, etc.). Em um microcontrolador, a ULA é essencial para o processamento de dados e a execução de instruções. Sinais de Controle da UC (Unidade de Controle) (seta preta apontando para a ULA): o A Unidade de Controle (UC) gera sinais de controle que determinam a operação que a ULA deve realizar. o Esses sinais controlam, por exemplo, se a ULA deve somar, subtrair ou realizar uma operação lógica. o A UC decide quais operações a ULA deve realizar com base nas instruções do programa que está sendo executado. 1- Na na explicação da UC (Unidade de Controle) não entendi. Como assim sinais controlam, por exemplo, se a ULA deve somar, subtrair ou realizar uma operação lógica. Isso não faz sentido para mim. 2- No caso sinais de controle que determinam a operação que a ULA deve realizar. Mas não seria a própria ULA que faz isso?

@MOR_AL então o comando significa somente desligar entrada do sinal analógico que vem apresenta ou manifestar no microcontrolador?

Olá eu estou com dificuldade de entender o funcionamento de duas linhas de comando uma que está descrita e a outra na parte hardware microcontrolador onde nós temos a seguinte condição: void main() { TRISA = 0x00; //Todos os pinos RA são saídas TRISB = 0x00; //Todos os pinos RB são saídas CMCON = 0x07; //desabilitar comparadores while(1) { //Loop infinito PORTA.RA0 = 1; //LED ON Delay_ms(1000); //1 Segundo de Delay PORTA.RA0 = 0; //LED OFF Delay_ms(1000); //1 Segundo de Delay } } essa programação faz piscar o LED cada um segundo só que eu gostaria de saber o que significa esse comando CMCON. Segundo o chat gpt: ·CMCON é o registrador de controle dos comparadores analógicos do PIC16F628A. ·O microcontrolador possui comparadores que compartilham pinos com o PORTA. Para utilizar esses pinos como entradas/saídas digitais, os comparadores precisam ser desativados. Mesmo assim, não entendi. eu sei que se eu configurar os PORT(s) em zero todos serão saídas, então essa linha de comando deveria existir? porque estou configurando ela para toda a saída. Outra situação eu simulei e funcionou normal, porém eu fiz um plus, coloquei um resistor e uma chavinha no clear. Mesmo sem fazer o comando (código) do Clear ele funciona no caso posso fazer isso na vida real com o micro controlador sem precisar programar o Clear ?

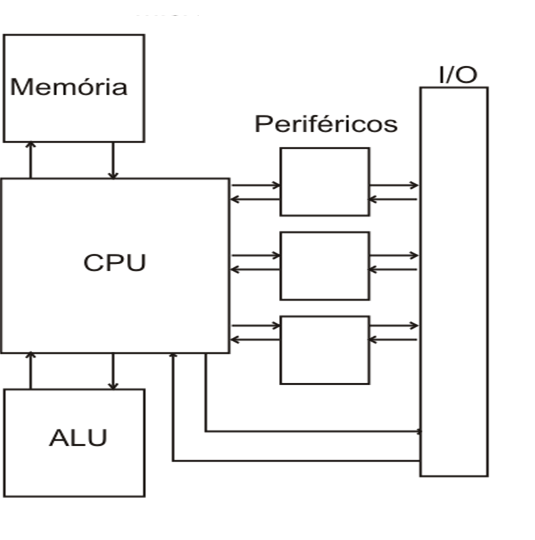

@.if desculpe eu não entendi muito a sua resposta mas Até onde eu sei quando falar de serial na minha cabeça é a casa pode serial de impressora. eu entendo quando eu falo de PORT é referência a porta no caso o registrador que você atua como entrada ou saída da informação. O serial é outro tipo de entrada diferenciada? Sobre a explicação das memórias a sua analogia eu não entendi o que ela faz exatamente, eu só queria saber se esse tipo de memória ela é uma só é a execução e a outra é a que você programou. por exemplo você programou em C ou assembler e aí você gerou a compilação que transformou em hexadecimal E aí você insere lá dentro na memória flash o que eu entendi. que seria a memória de programa que é a ROM só que dentro dessa memória de programa ela só é o que você gravou, mas também tá incluído a biblioteca lá dentro do próprio micro controlador minha última dúvida é referente a última imagem que eu inserir no caso existe outras imagens que eu tenho aula que ela faz a parte matemática para executar a tarefa só que aqui tá uma representação no meio do periférico Esse é esse é meio desse periférico pode ser qualquer um que está dentro da primeira imagem

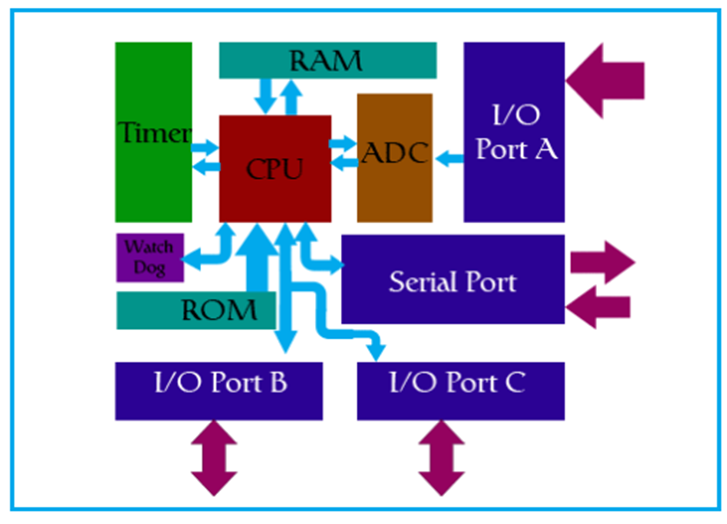

Tenho umas dúvidas referente a microcontrolador, no caso as memórias Eprom e EEprom e memórias Flash ela fala que é uma memória que não é volátil que não apaga a programação. Só que essa programação é o que você gravou microcontrolador ou a biblioteca interna ou ambas. Na porta Serial Port tem a seguinte explicação: Porta de comunicação serial, usada para troca de dados com outros dispositivos, como um computador ou outro microcontrolador. Não entendi bem a explicação. Na imagem da que fala A CPU ou “Unidade de processamento central” é responsável por todo o processamento de dados do microcontrolador. É ela que interpreta os comandos, faz a leitura de dados e ativa as portas de I/O’s ou periféricos se necessário. Microcontrolador nós temos o CPU a memória e ULA faz suas opções em conjunto. Mas a imagem e o texto final ficaram pouco confuso. A imagem mostra a saída dos barramentos da CPU indo pelos periféricos e o texto fala que pode pular a etapa, mas se pular a etapa microcontrolador não vai funcionar? N caso esses periféricos poderia ser um conversor analógico e digital por exemplo. Fonte: https://www.arnerobotics.com.br/eletronica/Microcontrolador_PIC_teoria_1.htm

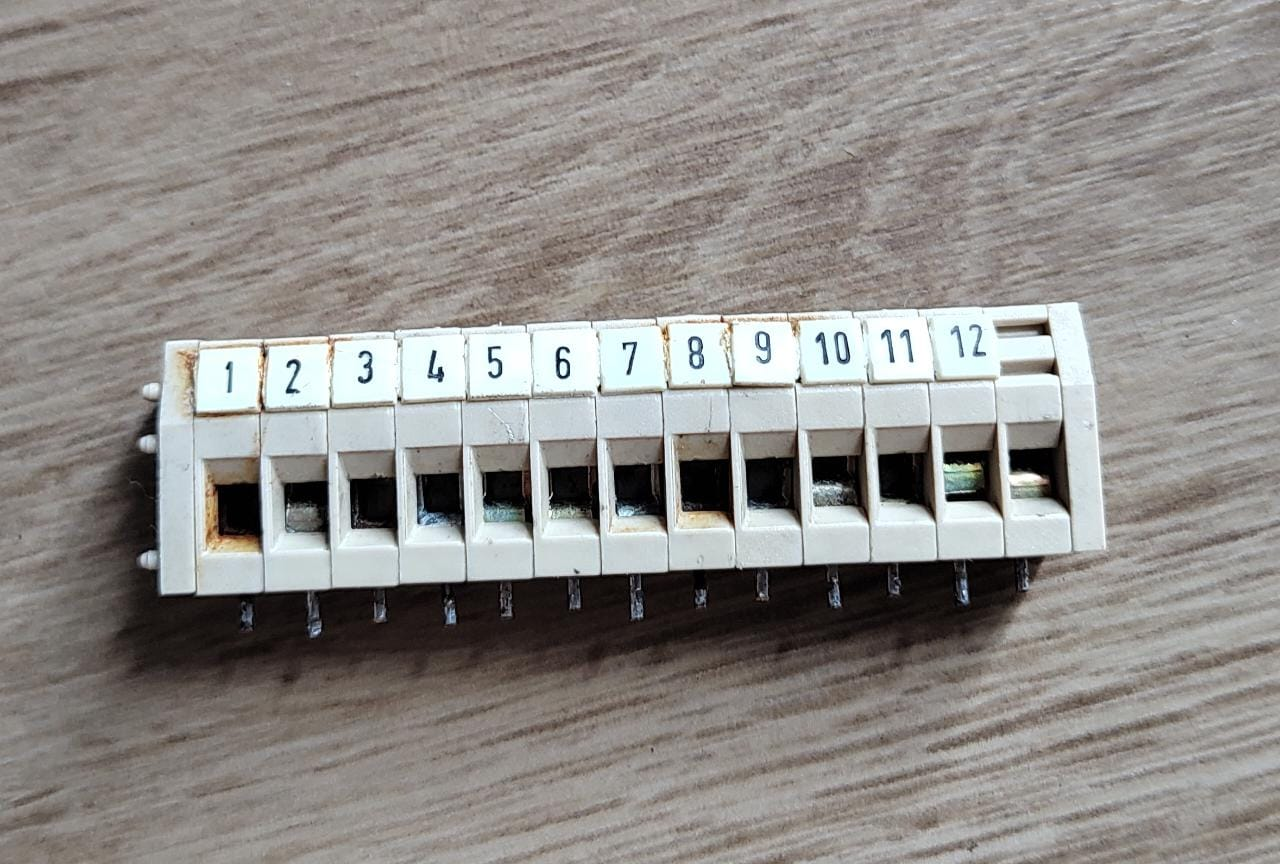

Olá pessoal alguém sabe nome (modelo) desse borne ?

Qual valor dielétrico de porta mosfet na contratação de aceitadores ? Olá estou com dificuldade de encontrar o valor concentradores acertadores que ficam na porta do gate ( SiO2 como dielétrico de porta e substrato do tipo P [NA=?]) Alguém poderia indica um material mostre um valor usual ?

@.if Não responderam

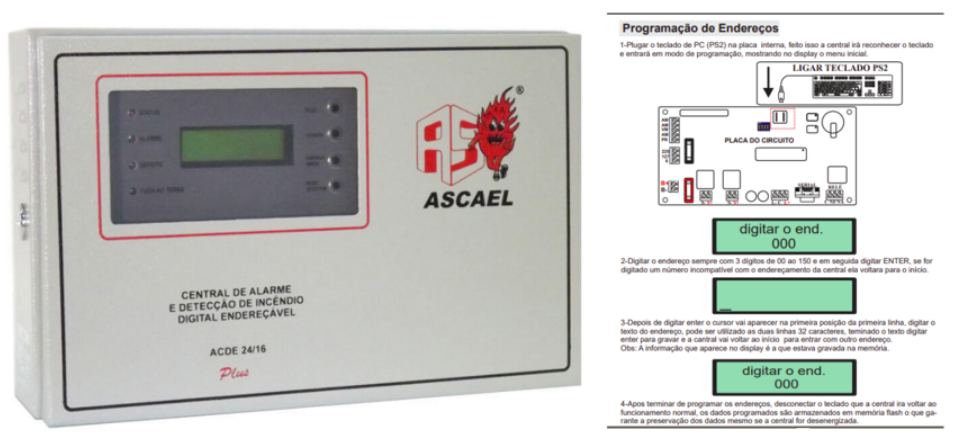

Olá gostaria de saber se o modelo ACDE 2416 plus ou similar tem um software que simula todas as operações dele inserir parâmetro aciona alarme indicações etc ? Procurei na internet e não consegui encontrar. Puder me dar uma dica onde encontrar

@Fabio Dametto Sim, percebi isso e você tem toda razão, só que o estranho que todo site de compra que eu encontro tem essa especificação. Eu penso que os fabricantes alteraram por algum motivo.

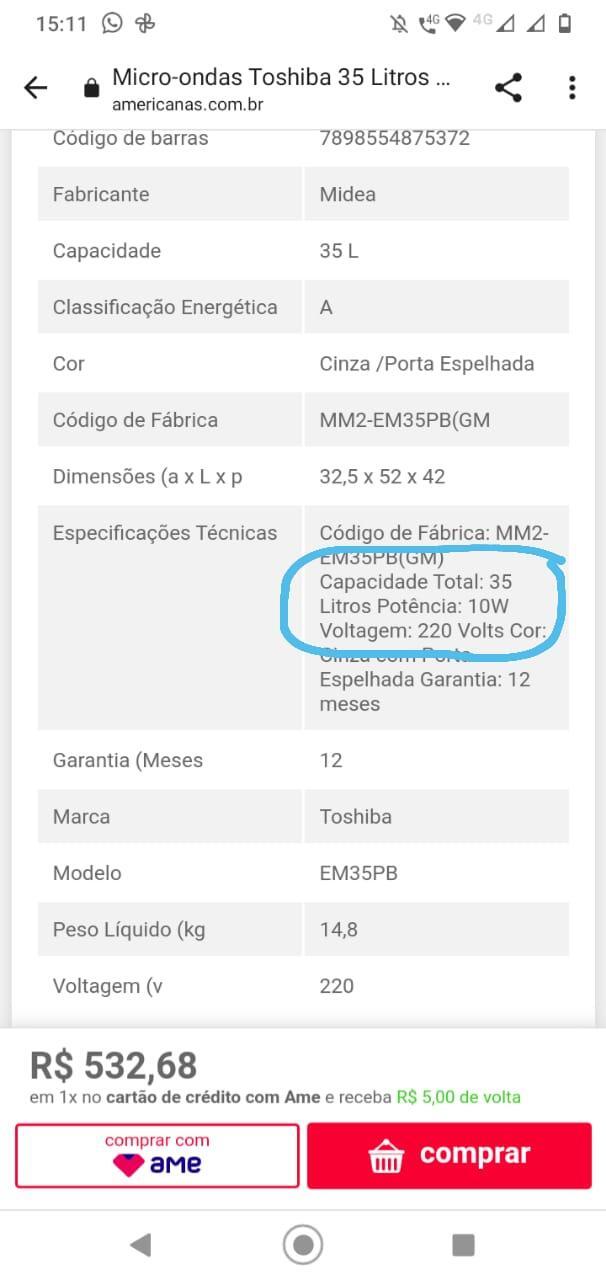

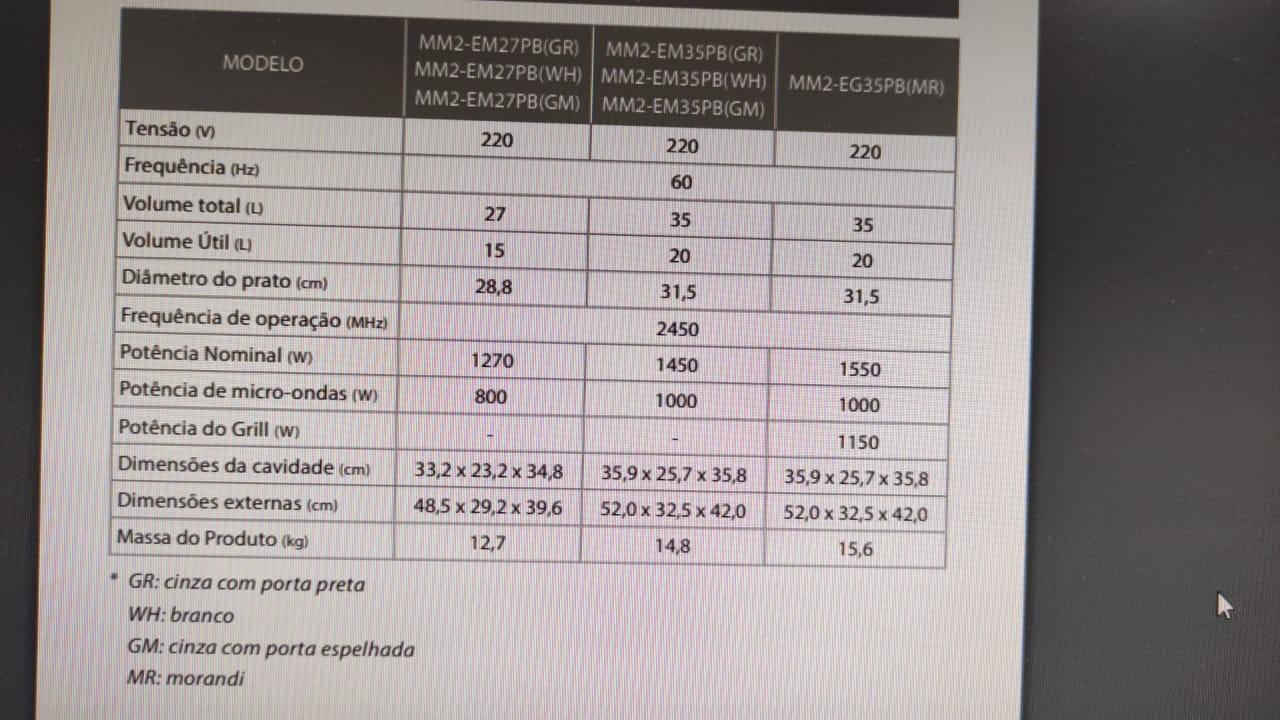

Eu gostaria de uma ajuda para entender qual é a relação do cálculo litros por potência referente ao micro-ondas. A dúvida surgiu ao comprar micro-ondas, a inscrição do equipamento estava litros potência 10 w. Tentei fazer uma relação entre potência e as dimensões do micro-ondas para ver se eu achava potência real de operação. Não consegui encontrar, porém encontre no manual a potência correta. Estanho que os catálogos de compras todos eles têm esta notação (litros potência). No caso alguém poderia me tirar essa dúvida se existe algum cálculo ou tabela que forneça essa relação?

@Sérgio Lembo Eu tenho ciencia sobre o que você disse. Mas como eu tinha dito anterimente usei a criatividade, foi unica situação efetiva para eliminar. @alexandre.mbm não, foi comprar seprada. Verifique outro driver o mesmo resultado. O esquematico ligada em serie nada de novidade.

@alexandre.mbm Dados: Como está na foto anterior - Saída 280 mA 65 V na carcaça. Potência da luminária não diz, mas segundo driver 18 W. São 88 LED (Jm 2835 90d 5b18c). Marca da luminária: sem nome.

@alexandre.mbm Todos vieram de fabrica assim, tem eletristas relantano isso.

Pessoal estou com dificuldades a respeito de um drive de luz, eu vou relatar o problema e o que eu fiz para tentar resolver essa situação. O driver luz está sendo colocado numa luminária de LED, quando você elimina uma fase (utilizando interrompido ou forçando eliminação de uma fase), o LED está iluminado, permanece acesa de modo bem fraco. E quando você toca com as mãos ou a terra na área estrutura da luminária (carcaça) a mesma aumenta um pouco sobre brilho. Verificando a placa (drive de luz), quando elimina uma fase ainda ela consegue liberar uma pequena quantidade de tensão com flutuações (estranho e curioso). Seguintes situações que tem que resolver: estudei o circuito, infelizmente é uma caixa preta, porque o integrado não tem o código que descreve o componente, então foi utilizado os seguintes métodos, filtro de T, utilizei bobina na entrada e saída de todas as pessoas e núcleos, capacitor entrada, utilizei um circuito que isole o positivo ou negativo da saída da drive. Sem muito sucesso eu apelei para a criatividade. Eu comprei dois fotos acopladores MOC 3021 em cada saída isolei positivo e negativo, dessa forma eu consegui eliminar a luminosidade que não deveria haver na falta de uma fase, porém eu liguei diretamente o MOC e evidente que o próprio aqueceu muito. Então peguei um e na saída MOC, liguei 2 BT134 a mesmo forma do MOC anteriormente, pela minha surpresa em vez de resolver o problema voltou estado inicial do problema. Não a aquecimento, mas voltou o problema inicial. Resumo: Funciona dois MOC ligado diretamente mais ocorre alto aquecimento. Um MOC outro método ocorre a iluminação. Gostaria de uma ajuda referente ao assunto.
