  1. obrigado pessoal, vou dá uma pesquisada para ver como eu o animo...
  2. Não, tem isso ainda? pra mim era só fazer o personagem e exportar...
  3. Bom dia pessoal, é o seguinte, do nada resolvi criar um jogo (obs. não sei programar), ai fui atrás de um programa de programação visual chamado gameguru... lá tem a opção de você "colocar personagens predefenidos ou importar um personalizado, crier o personagem com esqueleto, textura e tal, o programa carrega certinho, porém o personagem não se move.. Por exemplo: quando você aperta as teclas; w,a,s,d em vez dele andar, ele "deslisa" todo estatico... creio que algo de errado não estar certo. crie o personagem no blender, e exportei para o formato fbx que é o formato aceito pelo programa. alguém tem alguma ideia do que seja? desde já obrigado
  4. bom dia prezados,estou com um probleminha aqui,assim oh,quando voce clicka sobre o icone do windows explore na barra de tarefas com o botão direito do mouse aparece uma lista do que voce acessou anteriomente... só que agora não mostra mais,no navegador esta função ainda está funcionando,vou mandar uns print. alguem sabe se tem alguma maneira de restaurar isto? desde já obrigado
  5. bom dia prezados... por eu estou com uma duvida sobre o diodo 6A8 eu estava olhando o datasheet e lá está escrito assim; "Corrente retificada direta máxima 6.0A" a pergunta de não cala é... 6a é a corrente maxima que flui por ele,no caso o pico dele ou tipo se eu tiver 4 diodos desse vou ter uma fonte de 28a ?
  6. obrigado pela atenção pessoal. agora vou trabalhar nesse projeto

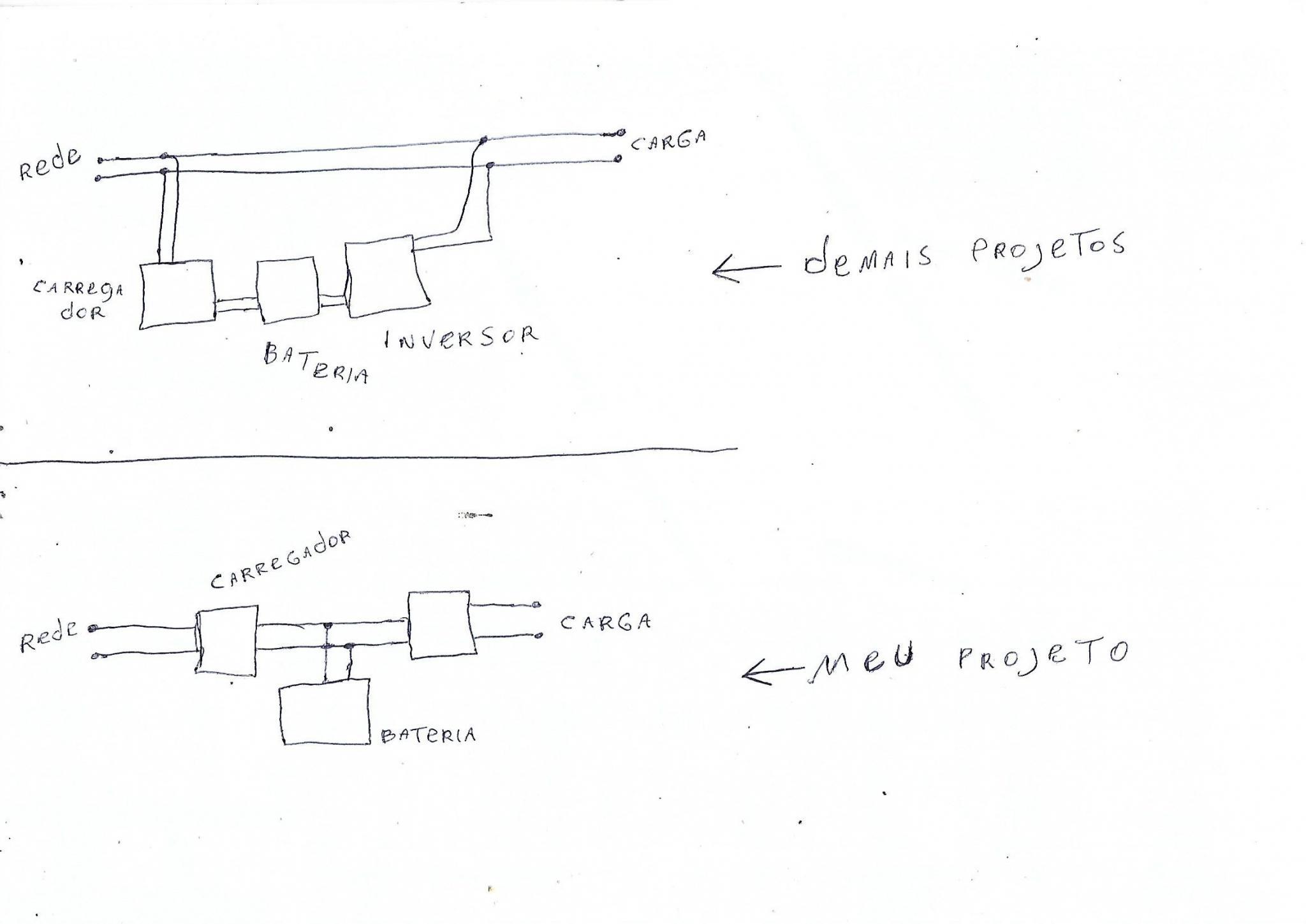

  7. @Isadora Ferraz esse sistema vai ser para manter meu pc,pois na minha região constatemente ha queda e falta de energia ,sendo assim pretendo fazer um sistema ineterrupto,creio que se eu fizer ele com os reles para fazer a comutação entre a rede e o inverssor quando faltar energia nesse pouco espaço de tempo o pc desligue ou reinicie... aqui embaixo no anexo tem uma imagem ilustrativa de como mais ou menos vai ser.
  8. @Tito Fisher o projeto que estou fazendo não vai ter comutador para trocar a rede pelo inversor,o inverssor vai está sempre ligado assim não dando aquele intevalo de alguns milisegundos para ativar o inversor... a rede só vai mesmo carregar a bateria... e pelo que intendir ai em cima a fonte tem que ser flutuante, obrigado.
  9. Bom dia pessoal,olha eu aqui novamente kkkk... é o seguinte estou trabalhando em um projeto de um nobreak online. estou com uma duvida,uso uma fonte flutuante para alimentar a bateria ou uma fonte normal da pra usar? por quer o meu receio é de a fonte estragar a bateria mandando alimentação o tempo todo. eu queria saber resumidamente se o consumo deixaria a bateria em estado de flutuação ou não usando uma fonte normal. mas não precisa entrar em muito detalhes não pessoal só teoria mesmo, desde já eu agradeço.
  10. conseguir!!!!! olhem o video abaixo obrigado gente pela atenção. VID-20181129-WA0011.rar
  11. Obrigado,eu tive uma ideia pensando nisso que voce falou... vou fazer cada amp op trabalhar numa frequencia,grave medio e agudos. vou filtrar as entradas dos amp e deixar os trasistores somente serem exitados, vou fazer umas modificações e ver o que acontece hehehe.
  12. em um canal do youtube,o circuito eu montei,olha o anexo abaixo,mas removir algumas peças para ver se tinha algo errado... é exatamente isso que ele faz,filtra as saídas. no caso cada amp seria responsavel por uma frequencia isso? então passaria de filtro passivo para um ativo... voce me sugere algum circuito?
  13. Bom dia prezados... Oh pessoal preciso de uma ajudinha,montei este circuito do anexo abaixo,mas não funcionou como deveria. No circuito pede quatro capacitores de 1u,são eles;C5,C8,C9 e C10.Pelo que entendir não seriam quatro capacitores ceramicos 105? Outra coisa é o circuito integrado,o esquema pede três circuitos integrados LF347 de 8 pinos. Mas não o encontrei,então resolvir substituir pelo LF347N de 14 pinos. Pelo o que eu pude ver no datasheet este circuito integrado tem quatro amplificadores operacionais dentro dele,como vocês pode ver no anexo abaixo. Então seguindo esta logica montei o circuito imaginando usar três de seus amplificadores operacionais e ainda restaria um que ficaria sem uso. mas não funcionou como deveria,alguem saberia dizer se tem algo errado? desde de já obrigado. C.I. LF147,347-N.pdf
