Tudo que Higor Duarte de Oliveira postou
-

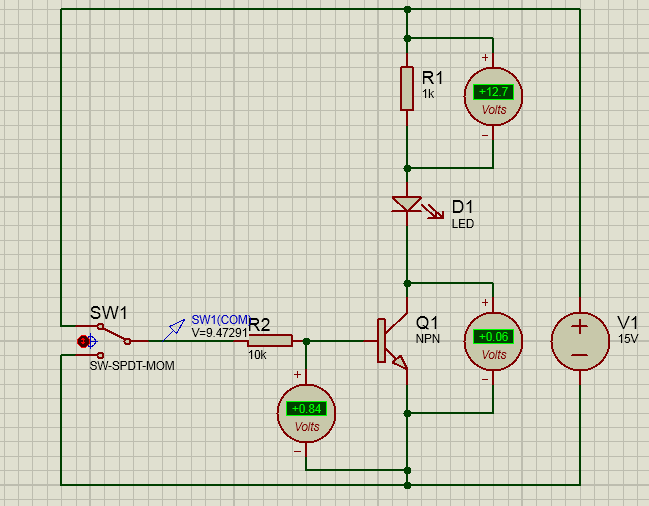

preciso destes valores : IB, IC, e VCE. presciso saber como calcular isto. VBB neste caso seria 15 v ??
-
PC para usar Android Studio - R$2.000,00
Higor Duarte de Oliveira respondeu ao tópico de alerty em Montagem e upgrade de computadores de mesa
Como disse o amigo @zOpek um ssd, tambem é uma boa, logo que o android studio precisa carregar muitos arquivos -
PC para usar Android Studio - R$2.000,00
Higor Duarte de Oliveira respondeu ao tópico de alerty em Montagem e upgrade de computadores de mesa
@alerty Eu prefiro um intel porque na pratica o amd é mais lento. -
PC para usar Android Studio - R$2.000,00
Higor Duarte de Oliveira respondeu ao tópico de alerty em Montagem e upgrade de computadores de mesa
Acho que um core i5 de terceira geração, 8 gb de ram, hd de 500 e uma placa de video gt da serie 400 em diante -
Suponha que você esteja implementando um pequeno e simplório circuito básico para controlar o sentido de rotação das rodas de um carrinho (horário ou anti-horário). Supondo que o motor tenha dois terminais A e B, onde se A for positivo e B negativo, a roda gira no sentido horário e, caso A negativo e B positivo, sentido anti-horário. O circuito em questão deve receber um sinal de controle C que indicará o sentido da rotação (C=0 indica sentido horário e C=1 indica anti-horário) e, também, um sinal de acionamento Ac (Ac = 0 indica motor parado; Ac = 1 denota motor em funcionamento). Construa a circuito no simulador... Podem me dizer se o circuito ta certo, ele ta funcionando beleza só queria saber se é assim que tem que fazer. Segue em anexo o circuito para proteus exe9.rar
-
Calculo de onda
Higor Duarte de Oliveira respondeu ao tópico de Higor Duarte de Oliveira em Eletrônica
acho que agora ta certo R1 = 0,5 / (0,6931471806 x 0,0002) = 3.606,737602 ohms T1 = 0,6931471806 x 3.606737602 x 0,0002 = 0,5 s R2 = 0,8 / (0,6931471806 x 0,0002) = 5.770,7801632 T2 = 0,6931471806 x 5.770,7801632 x 0,0002 = 0,8 -
Sensor de sombra
Higor Duarte de Oliveira respondeu ao tópico de Higor Duarte de Oliveira em Eletrônica

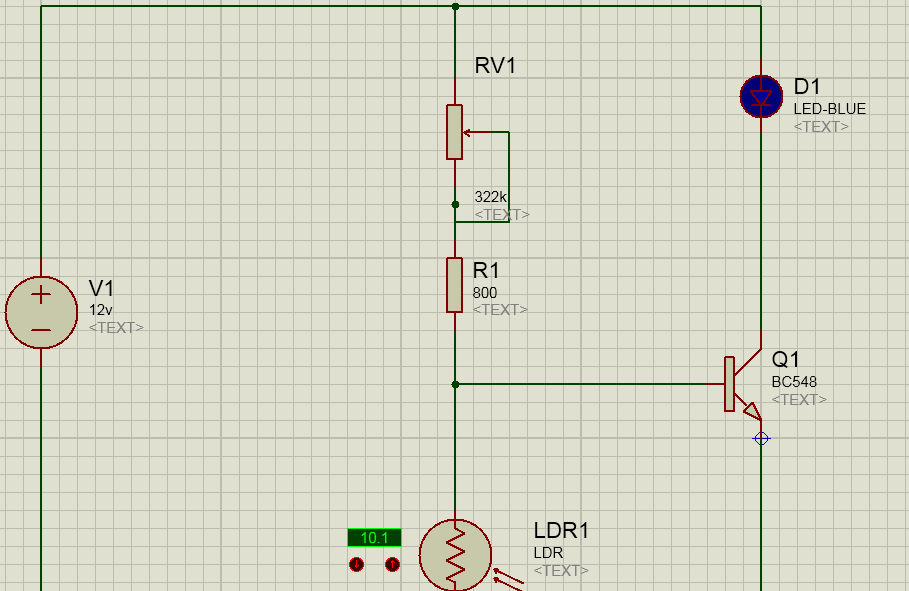

galera eu peguei como basei um ldr gl5528 ele tem resistencia maxima de 1M a 0 lux, e entre 8k e 20k a 10 lux, o que eu fiz foi calcular a variação para 1 lux fiz isso subtraindo 20K de 1M depois divide por 10 deu 98k daí calculei os valores de R1 e RV1 0,7 = (20 / (R + 20) x 12 0,7 = 240 / (R + 20) 0,7R + 14 = 240 0,7R = 240 -14 R = 226 / 0.7 = 322.8 K joguei no proteus e deu certinho o led começa a apagar quando chega em 10 lux -
Calculo de onda
Higor Duarte de Oliveira respondeu ao tópico de Higor Duarte de Oliveira em Eletrônica

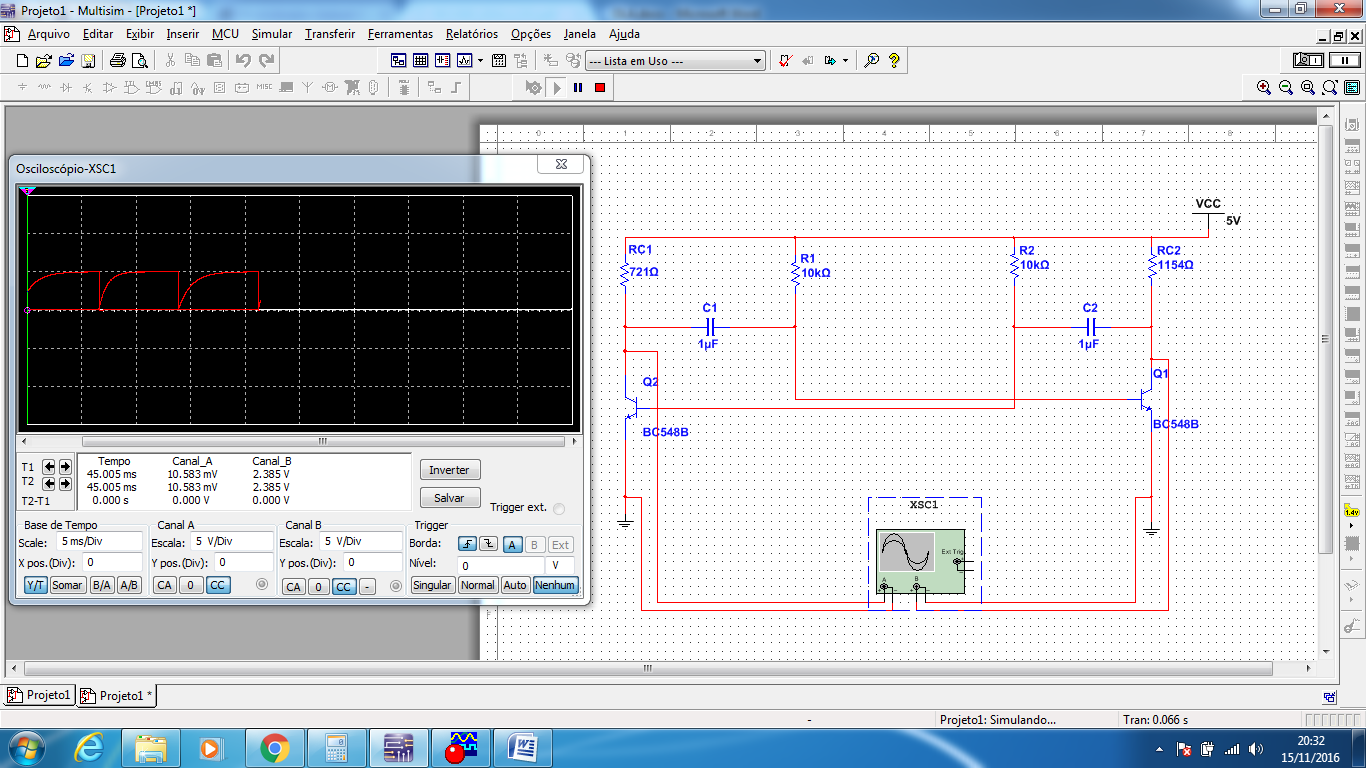

fiz os calculos e achei esses valores para os resistores, RC1 = 0,8 / (0,693 x 0,001) = 1.154,40 ohm RC2 = 0,5 / (0,693 x 0,001) = 721,5 ohm uma duvida : presciso calcular a resistência equivalente antes de achar o valor de rc1 e rc2 -
Calculo de onda
Higor Duarte de Oliveira respondeu ao tópico de Higor Duarte de Oliveira em Eletrônica
@rjjj Era isso mesmo agora deu. valeu fera. adicionado 0 minutos depois @Mestre88 valeu cara deu certo -
Calculo de onda
Higor Duarte de Oliveira respondeu ao tópico de Higor Duarte de Oliveira em Eletrônica
Valeu pela ajuda galera, mas infelizmente ainda não funciona, já tentei de tudo mesmo mas o osciloscópio nem mexe -

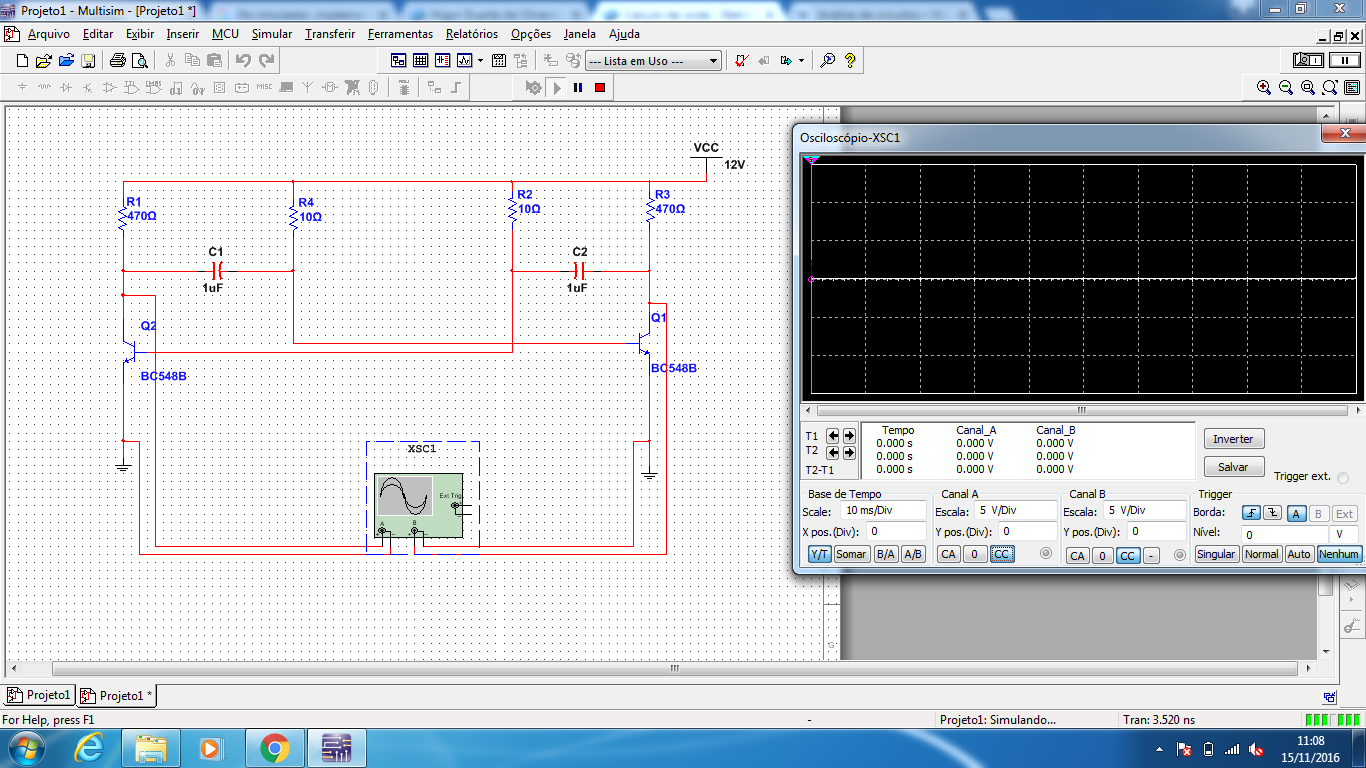

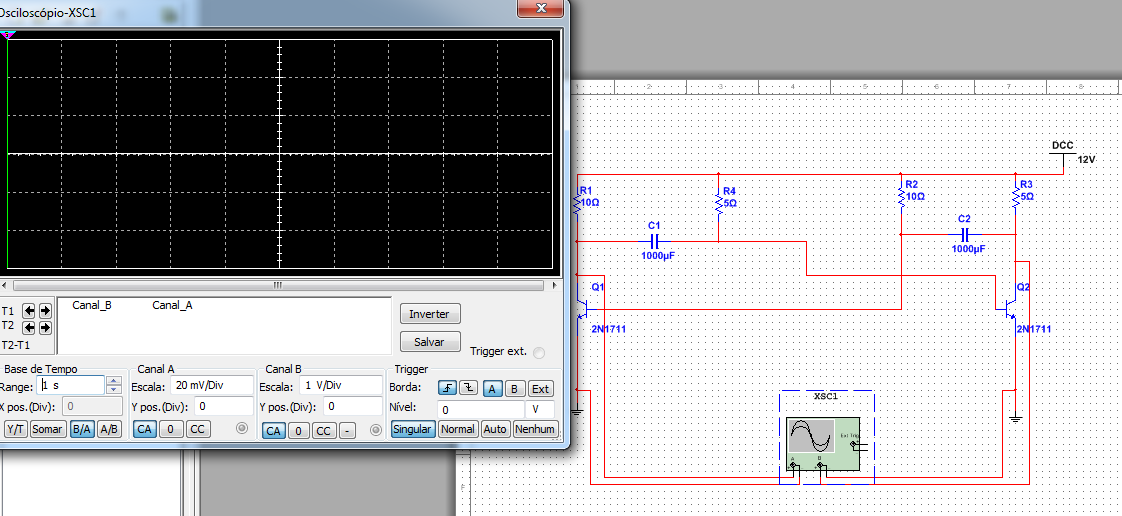

No simulador, implemente os circuito da figura abaixo. Faça, pelo menos, 4 simulações alterando os valores de C1/RC1 e C2/RC2. Analise o que alterou no comportamento do circuito. (Observações: para avaliar o funcionamento, adicione osciloscópios nos coletores dos transistores e voltímetros e amperímetros nos capacitores e resistores). Os transistores poderão ser, por exemplo, do tipo BC 548. Após as 4 simulações, calcule os valores de RC para que se obtenha um onda com 0.8s de semiciclo alto e 0.5s de semiciclo baixo. sempre que jogo no simulador o osciloscopio fica em zero.
-

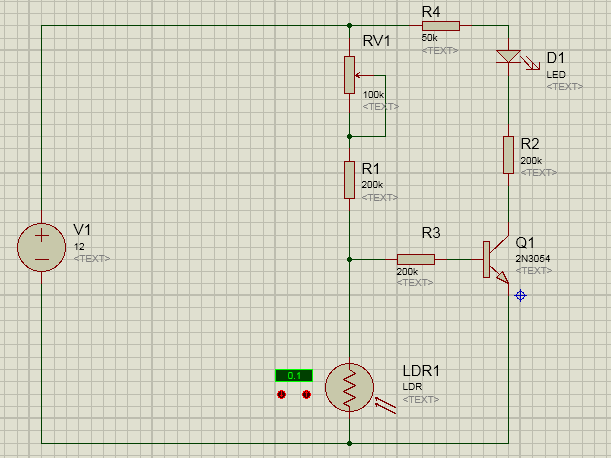

Construa um simplório circuito para acender uma luz quando o ambiente estiver escuro (ou com pouca luminosidade) e a apague no caso contrário. Adicione, também, uma forma de controlar a sensibilidade do circuito fazendo a luz apagar ou acender em outros limiares de luminosidade. Construa o circuito no simulador. ja tentei de tudo e o led não acende.
-
Circuito dobrador de tensão
Higor Duarte de Oliveira respondeu ao tópico de Higor Duarte de Oliveira em Eletrônica
no semiciclo negativo a tensão passa por C1 e carrega-o, no semiciclo positivo a tensão que estava em C1 é então descarregada, daí se junta a tensão da rede, que passa por D2 e é armezanada em C2. ta certo? -
-
Circuito para identificar polaridade
Higor Duarte de Oliveira respondeu ao tópico de Higor Duarte de Oliveira em Eletrônica
-
Suponha que você tenha uma fonte de 12V porém não sabe identificar, visualmente, os terminais negativo e positivo. Suponha, ainda, que você necessita descobrir a polaridade antes de ligar o seu aparelho à fonte. Crie um circuito capaz de identificar a polaridade. O circuito em questão deverá ter dois LEDs: um que indica a polaridade, por exemplo, NEG/POS e outro POS/NEG. Construa a circuito no simulador. galera tentei montar o circuito o melhor que consegui foi isso mas não sei se tá certo.
