thalespi

Vou tentar usar o debugger. Obrigado pela dica!

Sim, no Proteus.

Acredito ser algum problema com o vetor ou a forma como está acontecendo a comunicação serial.

5 horas atrás, ViniciusKruz disse:

@thalespi Isso aí é CCS C ? Creio que sim, vamos ver se consigo te ajudar.



Analisando seu código de recebimento:

if(flag){
         lcd_putc("\f");
         lcd_gotoxy(1,1);
         //printf(lcd_putc,"%s",c);
         for(i=0;i<n;i++){
            if(i==20)
               lcd_putc("\n");
            lcd_putc(c[i]);
         }
         flag = 0;
         strcpy(c,"");
      }

if(flag) >>Se recebeu a string...

lcd_putc("\f");>>limpa o display...

lcd_gotoxy(1,1);>>coloca o cursor do display na primeira linha, e primeira posição...



for(i=0;i<n;i++){ //varre a string recebida...

if(i==20)>>se a string estourar a linha do display,

lcd_putc("\n"); >>passa para a próxima linha

lcd_putc(c); >>escreve no display

flag = 0; >>terminou de escrever a string no display, zera o flag de recepção

strcpy(c,""); >>zera o buffer de recepção



Acho que seu problema todo está no zeramento do buffer de recepção (strcpy(c,""); tenta fazer assim:



int j;

for(j=0;j<=41;j++){

   c[j]="0";

}



Se não resolver, tenta essa:



É possível que o display não esteja recebendo o comando pra limpar (\f) antes de recomeçar a escrever, por via das dúvidas tenta assim:

printf(LCD_PUTC, "\f");



e no lugar de lcd_putc("\n"); tenta colocar assim: lcd_gotoxy(1,2); ou então assim: printf(LCD_PUTC, "\n");



Abraço.

Obrigado pela ajuda!

Infelizmente não funcionou :/

Estou tentando fazer um programa onde o usuário entra com uma mensagem que é exibida em um display LCD no primeiro PIC e após apertar a tecla #, a mesma é enviada para o segundo PIC e exibida no display do mesmo.

O problema é que ao ser enviada a mensagem para o segundo PIC. A mesma não é exibida de forma correta, uma vez que ao invés de apagar o display e exibir a nova mensagem, ele mantém a segunda e vai escrevendo por cima, além de começar a escrever na segunda linha do LCD ao invés da primeira.

Código do Receptor

#include <16f877a.h>
#include <string.h>
#use delay(clock=4000000)
#use fast_io(b)
#use rs232(baud=2400,xmit=pin_c6,rcv=pin_c7,stream=serial)
#include <lcd.c>
#fuses xt,nowdt,noprotect,put,brownout,nolvp

char c[41];
int1 flag;
int8 n;
int8 i;

#int_RDA
void RDA_isr(void){

   fgets(c,serial);
   n = strlen(c);
   flag = 1;

}

void main(){

   enable_interrupts(INT_RDA);
   enable_interrupts(global);
   lcd_init();

   while(1){

      if(flag){
         lcd_putc("\f");
         lcd_gotoxy(1,1);
         //printf(lcd_putc,"%s",c);
         for(i=0;i<n;i++){
            if(i==20)
               lcd_putc("\n");
            lcd_putc(c[i]);
         }
         flag = 0;
         strcpy(c,"");
      }

   }
}

Código do Emissor

#include <16f877a.h>
#use delay(clock=4000000)
#use fast_io(b)
#use fast_io(d)
#use rs232(baud=2400, xmit=pin_c6, rcv=pin_c7,stream=serial)
#include <lcd.c>
#define use_portb_kbd TRUE
#include <kbd.c>
#fuses xt,nowdt,noprotect,put,brownout,nolvp


void main(){

   char c;
   char c2[41];
   int8 count = 0;
   int8 count2 = 0;
   int1 flag = 0;

   lcd_init();
   kbd_init();
   port_b_pullups(true);

   while(1){

      c = kbd_getc();

      if(c != 0){
         if(c == '#'){
            fputs(c2,serial);
            lcd_putc("\f");
            count = 0;
            count2 = 0;
            lcd_gotoxy(1,1);
            flag = 0;
            strcpy(c2,"");
         }else{
            lcd_putc(c);
            c2[count2] = c;
            count++;
            count2++;
            if(count2 == 40)
               count2 = 0;
            if(count == 20){
               count = 0;
               flag = !flag;
               if(flag == 1)
                  lcd_putc("\n");
               else
                  lcd_gotoxy(1,1);
             }
         }
      }
    }
}

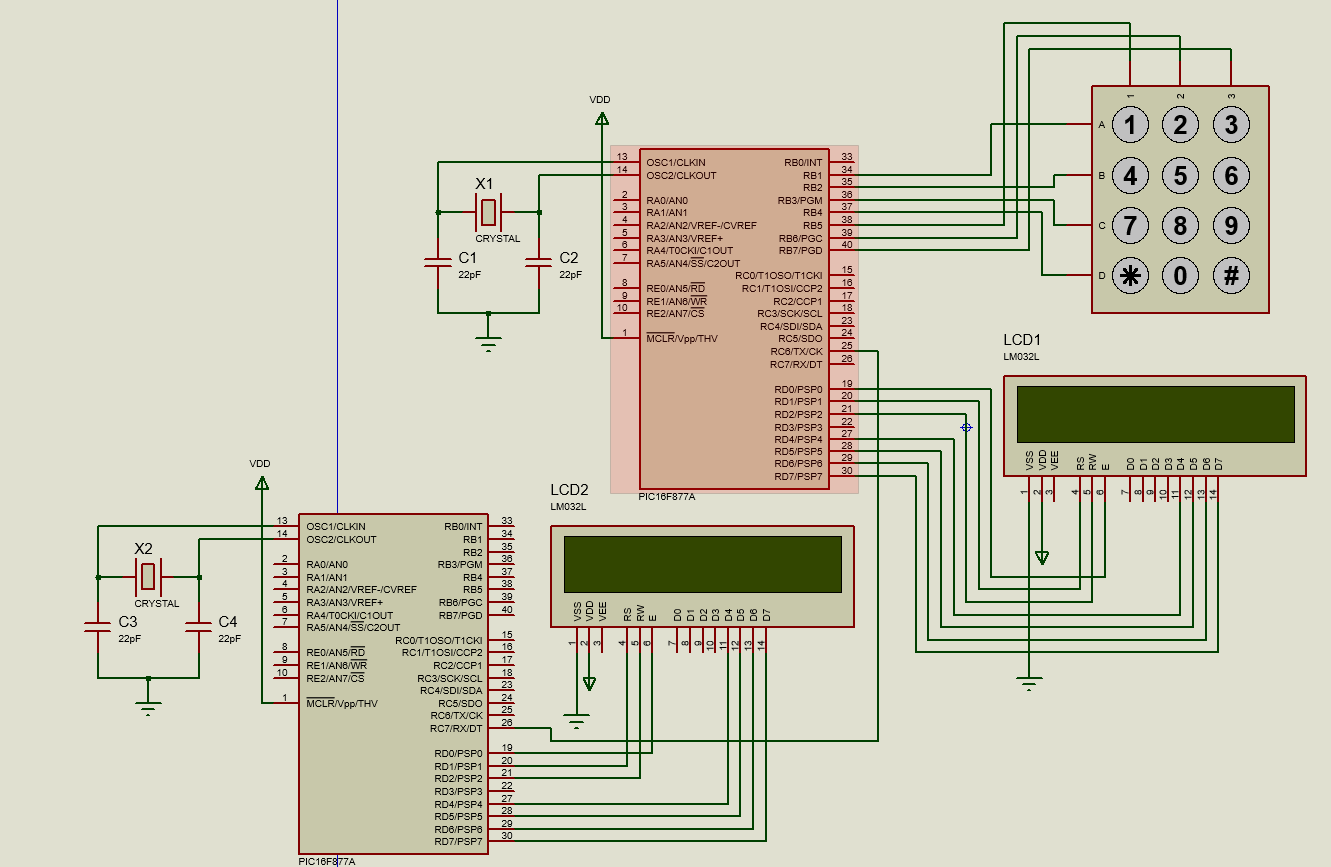

Coloquei em anexo o circuito.
