olá, sou novo por aqui,
...e já vou começar com um projeto "complexo".
Gosto muito dos gabinetes CORE P3 e P5, mas o custo destes é alto,inviável. Por isso estou desenvolvendo 2 "clones" compactos, de baixíssimo custo e fácil montagem, 1 ou 2 chaves Allen, só.
Meu planejamento é para até o inicio do próximo ano montar uma nova maquina modesta, mas legal, que custe até 3k, sem incluir ssd, hds, fans e gabinete, por isso vou compartilhar o projeto_01 que está em fase final de criação, por isso conto com a opinião de todos afim de encontrar possíveis erros, melhorias e ideias são bem vindas.
O provável setup, ainda não definido mas compatível em relação a tamanho de componentes.
- Processador Intel Core i5-6400
- Placa-mãe Gigabyte B150M-Gaming 3 DDR4
- Memórias DDR4 2400MHz HyperX Fury 4GB (2x)
- Placa de vídeo PLACA DE VIDEO PCYES! AMD RADEON R7 265 HAMMERX 2GB GDDR5 256BITS, O265QM2G2M
- WATER COOLER GAMERSTORM BY DEEPCOOL MAELSTROM 240T-RED
- Fonte Thermaltake Smart 500W

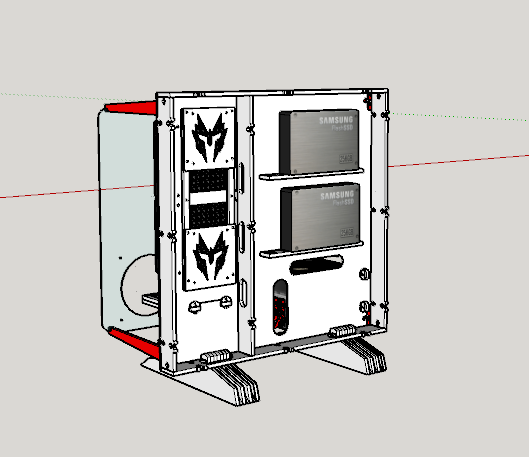

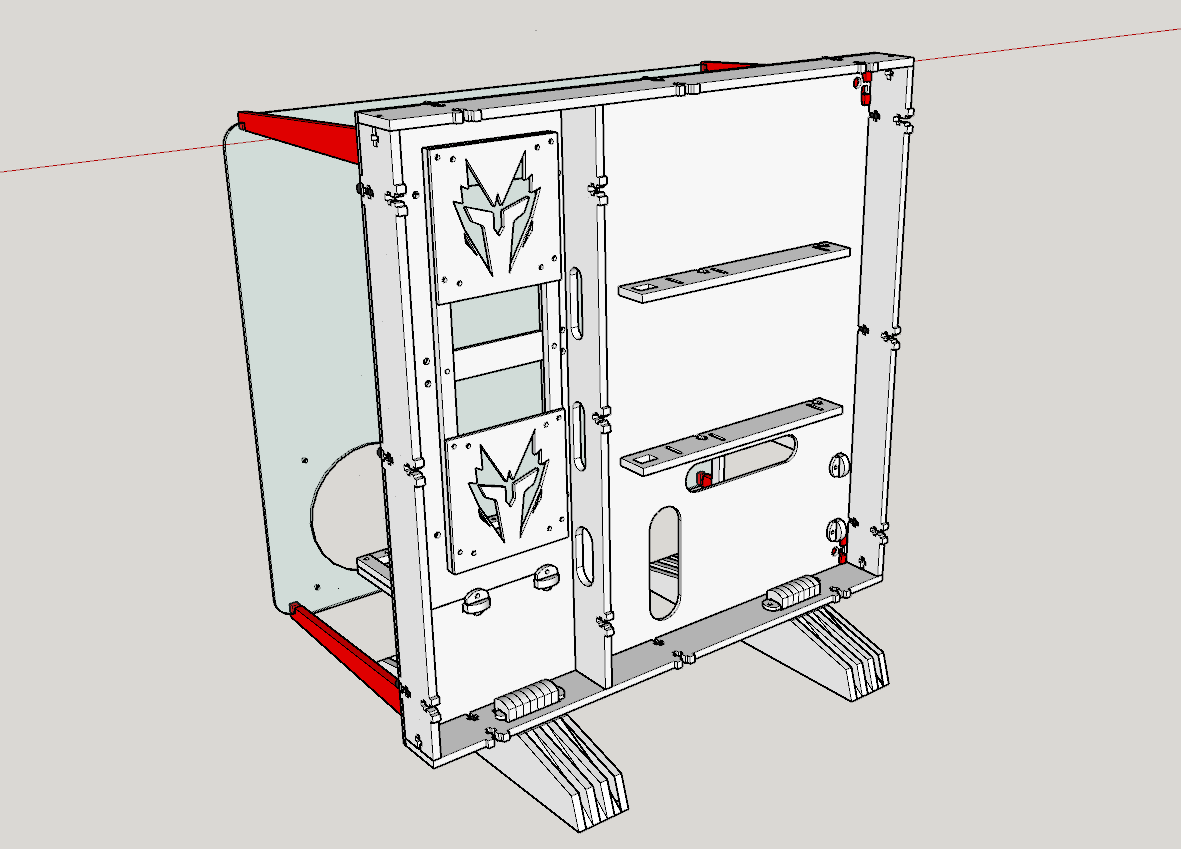

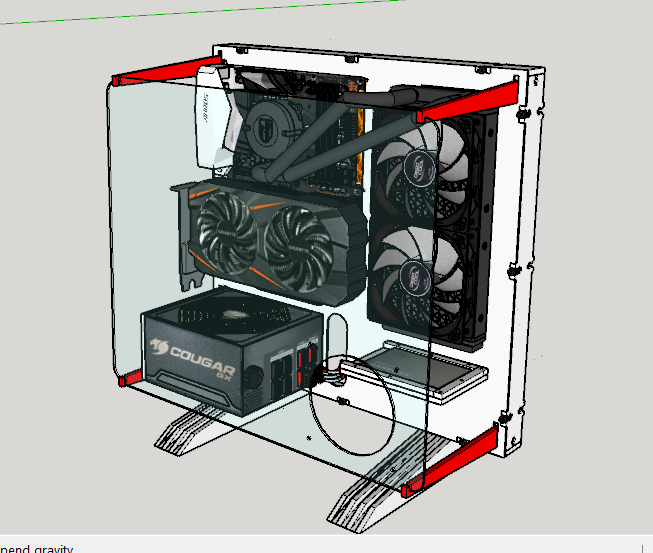

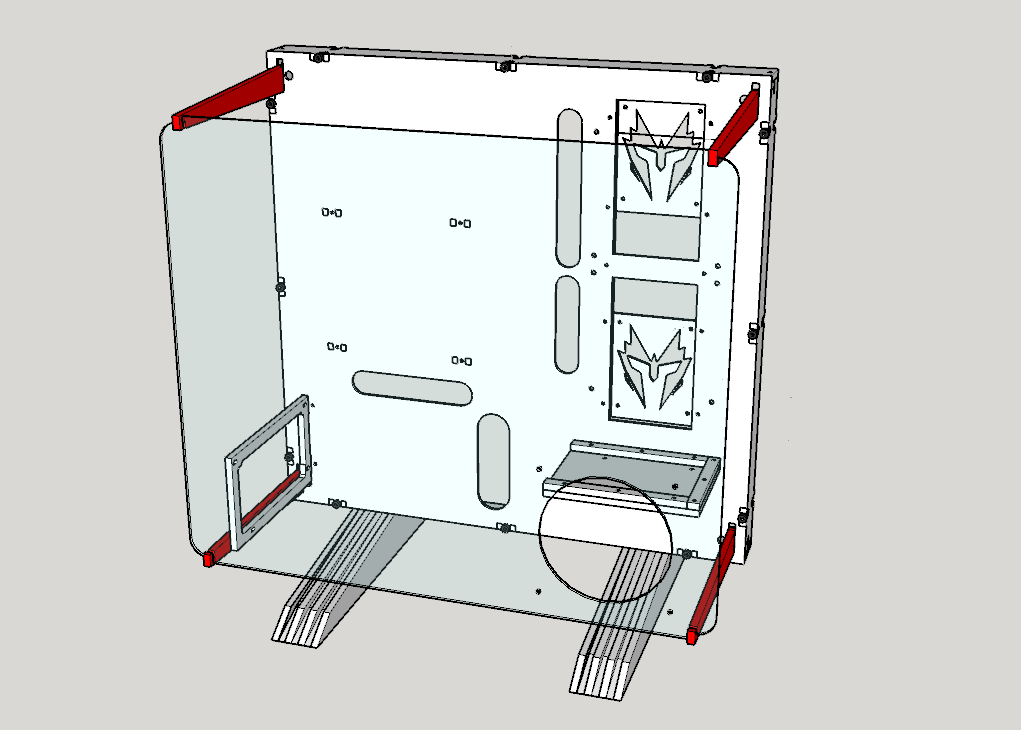

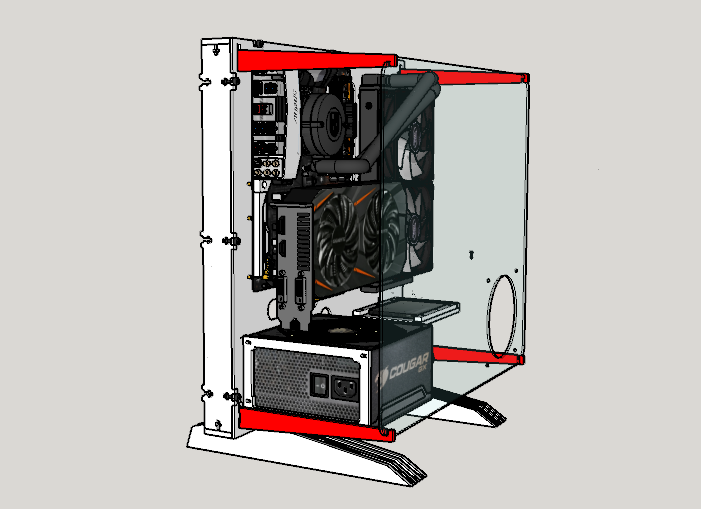

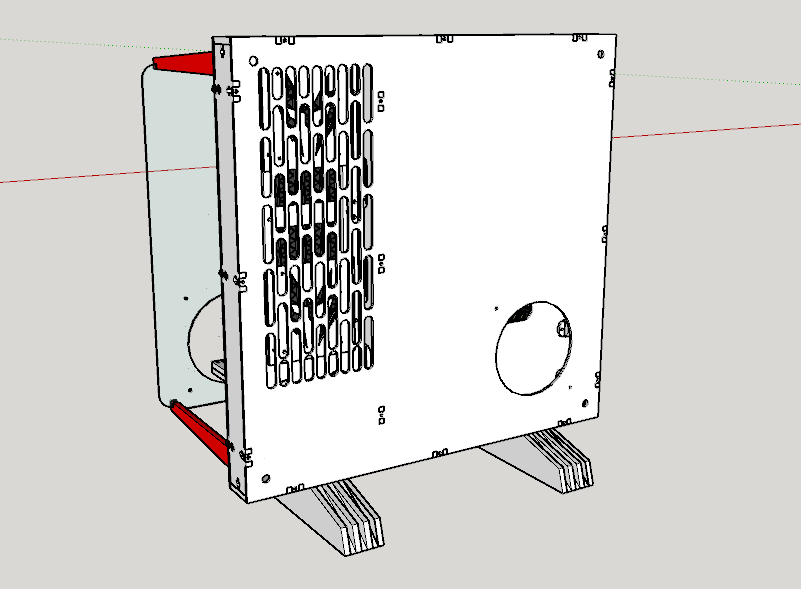

O projeto:
Dimensões: (c) 450 mm (a) 450mm (L) 220mm.
Materiais Opção 1. Acrílicos 3 e 5 mm Opção 2. MDF 3 e 6 mm ; (projeto compatível com qualquer tipo de material sem ajustes extras)
Custo para corte a laser: (estimado) AC R$ 250 reais, MDF R$ 60 reais.
Capacidades máximas/compatibilidade:

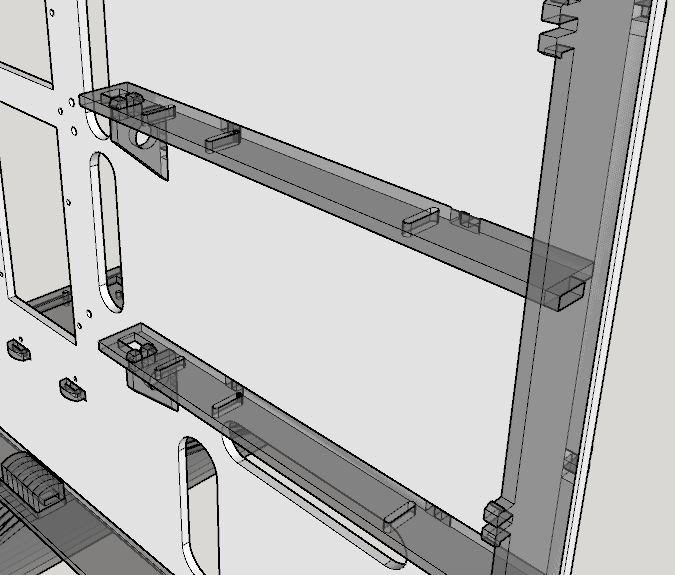

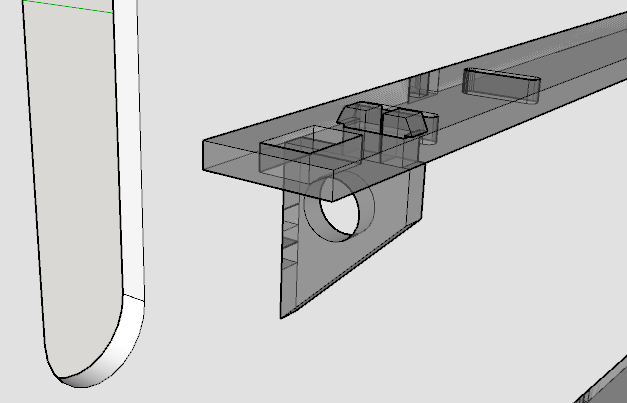

Sem water cooler: 2 hds de 3,5", 3 hds 2,5" ou ssds
Com water cooler 120mm: 2 hds 3,5", 2 hds 2,5" ou ssds
Com water cooler 280mm: 2 hds 3,5", 1 hd 2,5" ou ssd.
Obs: os espaços de hds 3,5" podem ser usados para 2,5" ou SSDs
Fans: 80 ou 120mm (2Un)
WC: até 280mm
placas mãe: microATX
Fonte: ATX
(pendencias) sendo projetadas.
1. limite de tamanho e posições possíveis para placa de vídeo.
2. suporte placa vídeo.
3. encaixes (tampa acrílica frontal)
4. criar as Fan Grills
5. Criar furações para placa-mãe
