LokiACA

Opa Wagner, obrigado pela atenção, vou ler os materiais que me enviou.

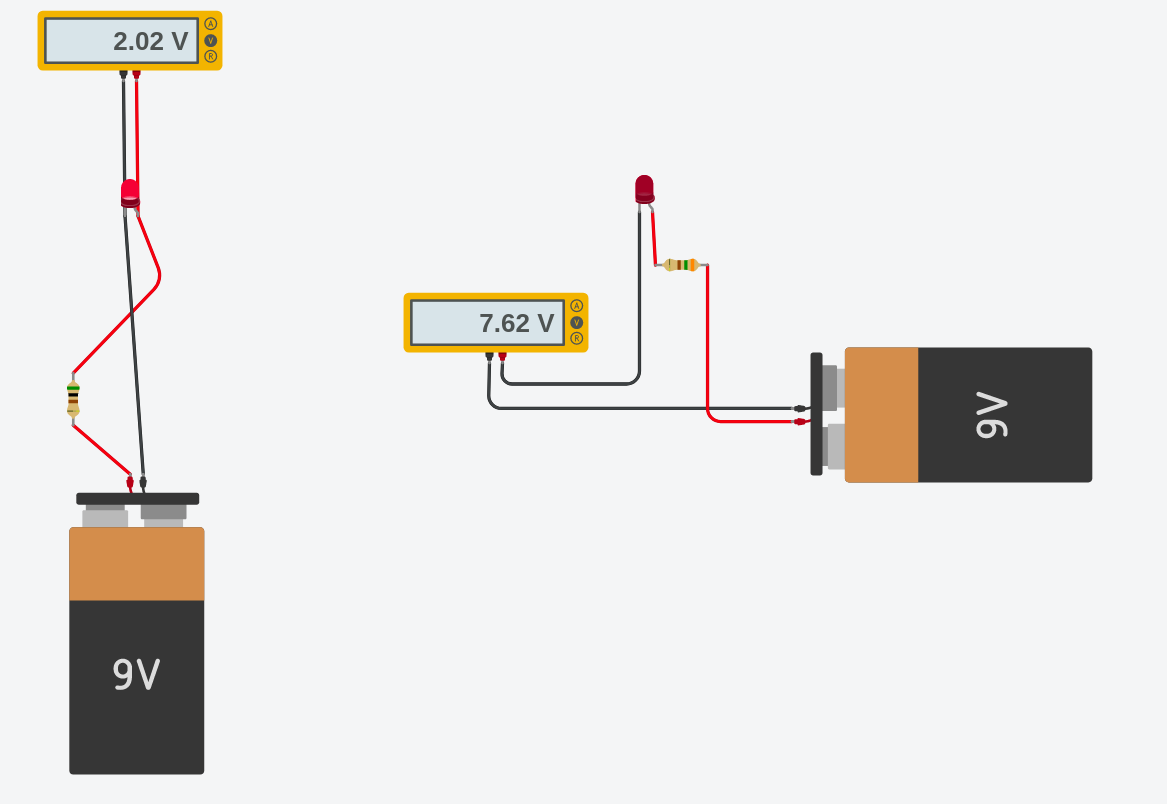

Olá a todos, estou começando a estudar eletrônica básica e Arduino, e me deparei com uma dúvida que não consegui sanar mesmo depois de bastante pesquisa na internet. Bem a situação é a seguinte, testando LED's , vi na minha apostila que o led tem uma queda de tensão de aproximadamente 1.5v a 3v, quando faço a medição em série, a medição faz sentido para mim , pois estou saindo com 9v da bateria, 2v estão sendo consumidos pela LED para sua operação e 7v retornam no negativo. Quando faço a medição em série, circuito do lado direito da imagem, obtendo a medição dos 7v como imaginei. Porém quando faço a medição em paralelo no LED o multimetro me mostra apenas 2v, não importa a tensão de entrada, já testei com entrada de 5v, 9v, 18v, 36v, e o mesmo resultado. Até agora não consegui entender o que está sendo medido, seria a tensão utilizada pelo LED ? Desde já obrigado a todos pela atenção.
