@Sérgio Lembo no segundo eu uso o pwm de maneira descontinua isso que gera aquela forma de onda da tensão no igbt não sei se entendi direito sua consideração desculpe, obrigado pela dica do amperímetro Ic fa todo o sentido pois a resistência é so um modelo, qual é o capacitor ctl ?

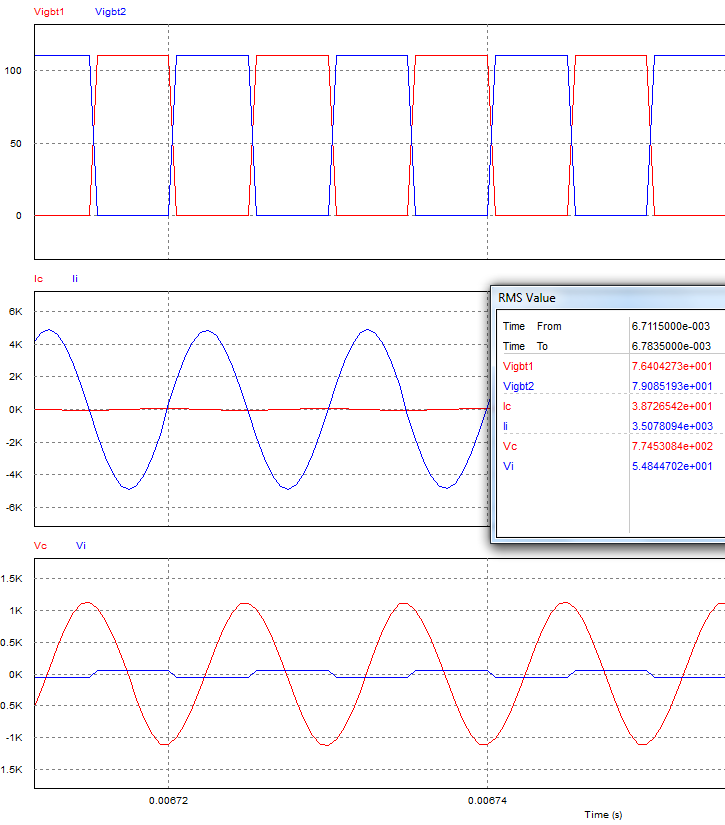

@Sérgio Lembo Ola desculpe a demora para responder vou deixar abaixo algumas imagens do circuito, estou com um problema com a corrente do circuito que chega aos kilo amperes e não sei o por que. Estou utilizando como modelo este site http://www.eduardomoreira.eng.br/metalurgia/inducao/inducao.html. A primeira imagem mostra uma simulação com o inversor conduzindo de modo complementar, ja na segunda imagem o inversor tem um duty de 50% meu primeiro palpite é que os capacitores que completam o circuito do inversor (os de 5 mF) estivessem errados mas ja variei o valor da capacitância e isso praticamente não gera alteração na corrente

Muito obrigado sem palavras mesmo, vou usar os IGBTs por que ja tenho eles ganhei de um professor, uso so o SG3525 par acionar ou coloco um gate driver junto ? pois com o ir2102 consigo acionar de maneira independente cada igbt

sim tenho os componentes necessários e estou me baseando no em um projeto que tem na internet do eng Eduardo Moreira, mas ele não faz controle de potencia segue abaixo o link do projeto dele. http://www.eduardomoreira.eng.br/metalurgia/inducao/inducao.html

Ola pessoal estou construindo um inversor meia ponte para acionar um forno de indução, para acionar os IGBTs estou usando como gate driver o ci IR2104, e para gerar o pwm o 7500b que é uma copia do TL494 pretendo fazer o controle de potencia deste forno controlando o duty cycle do inversor, vou trocar o IR2104 pelo IR2102 que me permite fazer o acionamento independente de cada IGBT dessa maneira posso controlar o tempo de condução dos igbts a minha duvida é como eu poderia fazer para usar o pwm gerado pelo 7500b para fazer isso. O 7500b gera dois pwms iguais pensei em gerar uma fase entre eles ou algo do tipo mas não sei como fazer. Estou editando por que não sei se minha duvida ficou clara. utilizando a logica atual se eu diminuir o dutycycle do pwm de acionamento o que vai acontecer é que um igbt vai passar mais tempo conduzindo do que o outro como por exemplo se um coduzir 30% o outro vai conduzir 70% do ciclo com isso a carga recebe 100%da energia fornecida pela fonte, preciso fazer com que cada um deles conduza 30% dessa maneira somente 60% da energia fornecida pela fonte va para a carga (os percentuais são somente para exemplo). Agradeço desde ja

Estou tentando gravar o pic16f628a utilizando o microC e o pickit 3 quando tento gravar o programa no pic o softwarea apresenta a seguinte mensagem de erro sei que o codigo e os fuses estão certos pois ja testei com outro gravador o k150 e funcionou perfeitamente.

Desculpa a falta de informações do outro post testei o programa com outro gravador de pic o K150 e funcionou ja no pickit 3 apresenta este erro na hora de gravar

Ola estou tentando utilizar o pic16f628a com o mikroC e o pickit 3 ele compila o programa tudo certinho mas não liga o led que é o que estou tentando fazer segue abaixo meu codigo peço desculpas se o erro for ***** sou novo tanto em assembly quanto na gravação de microcontroladores. A ligação esta certa ja revisei varias vezes e testei no proteus void main() { TRISB = 0b00000000; //define os registradores da portb como de saida PORTB = 0b00000000; // coloca portb em nivel baixo while(1) { RB1_bit = 1; //acende o led delay_ms(1000); RB1_bit = 0; //apaga o led delay_ms(1000); } }

Encontrei alguns drivers que auxiliam no disparo dos IGBTs (deixarei o link do datasheet abaixo) consegui determinar uma equação de modelo pra esse circuito que me gerou uma certa confiança pois com ela consegui determinar o ganho e os componentes para a condição de ressonância que bateram com o resultado da simulação feita agradeço pela ajuda datasheet IR2184: http://pdf1.alldatasheet.com/datasheet-pdf/view/82795/IRF/IR2184.html

Desculpe mas não entendi o circuito formado pelo indudor Lm e o capacitor Cm servem como circuito ressonante o indutor Lc representa a bobina de aquecimento e o resistor Rc modela a carga que sera colocada no forno com é sugerido por este site http://www.richieburnett.co.uk/indheat.html

eu sei que não mas se eu utilizar a meia ponte com uma fonte de tensão de 295 v que é o que sai do retificador trifasico vou conseguir aproveitar so 147v ja com a ponte H o que vai para a carga é os 295 que serão ampliados pelo efeito ressonante

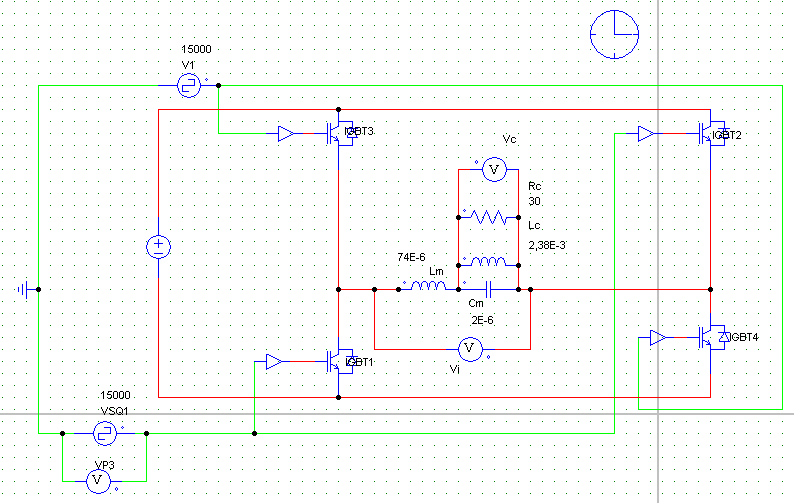

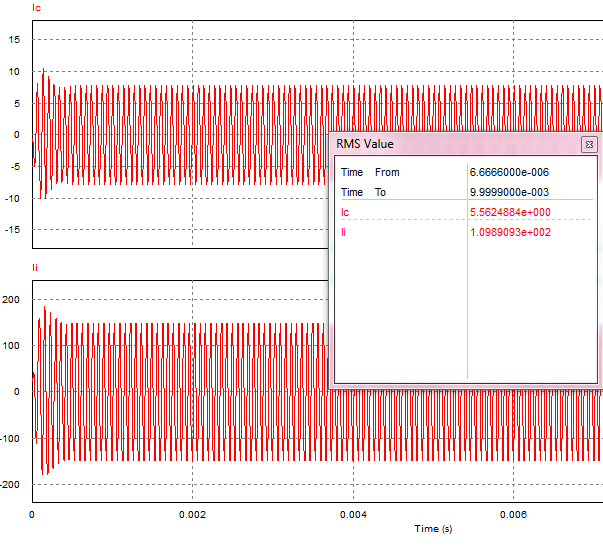

Ai estão o diagrama do circuito feito no psim e os valor de tensão e corrente a corrente Ic esta no resistor Rc e a corrente Ii é a que chega no indutor Lm se eu utilizasse maia ponte a tensão na carga iria cair pela metade fazendo com que eu precise de uma corrente ainda mais alta por isso a ponte completa.

Ola tenho um gravador de pic X-icd 2 mas meu pc não reconhece o usb e quando vou tentar instalar os drivers que vem no cd que esta junto com ele e o windows diz que o não pode localizar o software com os divers do dispositivo, o ja tentei utilizar também os dirvers que estão na pasta do MPLab v8 que é o que vem no cd também e mesmo assim deu o mesmo erro segue abaixo um site com a foto do icd2. http://exstoacademy.exsto.com.br/course/info.php?id=28

Sim vou usar como fonte um retificador trifásico.

Pretendo usar a ponte h para aumentar a tensão de entrada para diminuir a corrente pois o forno dve ter uma potencia de 15 kw

na verdade vou utilizar pra acionar um forno de indução.

Ola preciso acionar 4 igbts para fazer uma ponte H eu possuos os igbts SKM145GB063D, eu encontrei os drivers IR2184 onde eu moro tenho alguns exemplos de como acionalo e gostaria de mais informações mas o que eu preciso realmente é de um sistema pra gerar um PWM da ordem de 12 v com uma frequencia de 15 kHz e como utilizar o isolamento. O datasheet dos componentes esta nos links abaixo. IGBT: http://www.datasheet.hk/view_online.php?id=1315857&file=0161\skm145gb063dn_4110690.pdf DRIVER: http://pdf1.alldatasheet.com/datasheet-pdf/view/82795/IRF/IR2184.html

ola um amigo me ajudou a analisar a equação de maneira que com ela consegui achar quais componentes preciso para que o meu circuito trabalhe na frequencia de ressonancia, eu ja vi alguns outros projetos o problema e que meu projeto é para uma frequencia bem diferente pois este forno de indução na verdade não é para fundir os materiais e sim para realizar tratamentos termicos nos quais a frequencia de trabalho é um dos fatores que determina a profundidade do tratamento obrigado pessoal

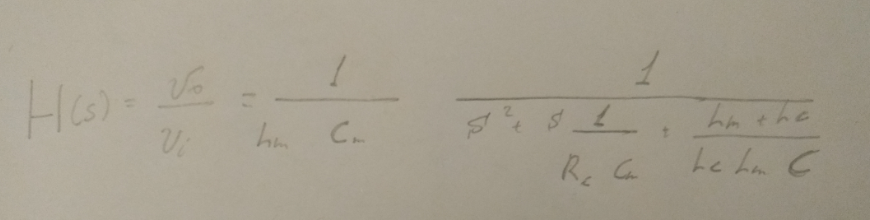

Ola pessoal preciso de ajuda para dimensionar os componentes do circuito de filtro LCLR para o projeto de um forno de indução, preciso de uma equação de transferencia ou de um software que me gere esta equação. Na verdade eu fiz um divisor de tensão e cheguei ate uma equação mas não sei como analisala segue abaixo a imagem do circuito e da equação. Obrigado desde ja.
