Miguel Galvão Rabelo

Consegui resolver o problema do Aiwa MX-Z3100M com uma saída do som baixo em canal Capacitor C-760 47mf/10v, troquei e o som ficou normal aproveitei e troquei o o C759 do mesmo valor. adicionado 26 minutos depois Ola colega Bcpetronzio, qual a função desses capacitores C759 e C760 do aiwa MX-Z3100m os dois são ligados no lado direito e esquerdo do STK?

Concordo com você agora entendi então não é ele o causador do defeito, Pois é queria tanto resolver esse problema do canal mais baixo em uma caixa

Boa noite colega Bcpetronzio a repeito do meu aiwa mx-z3100m com um canal baixo já fez aquele procedimento que você orientou transistores Q 681,682 CI 681 todos bons encontrei um transistor Q 687 A144 com mediadas no multímetro meio estranho mas não to encontrando esse transito.

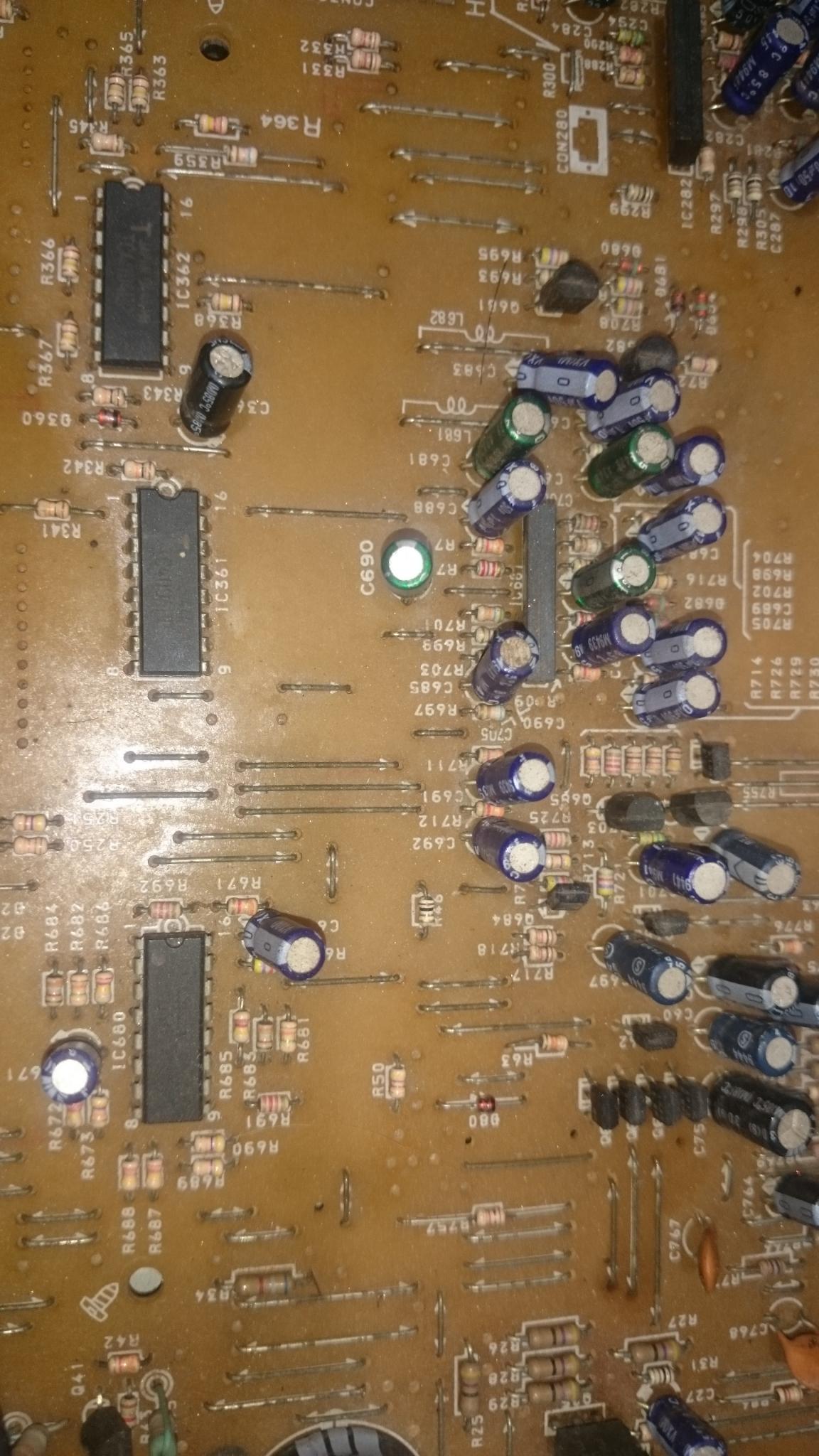

Boa noite, Amigo o esquema é muito parecido porém as referencias dos componentes são diferentes. Na minha placa tem os Q 685 e 686, o Ci 680 e os transistores fazem parte do pré dos dois canais? Qual a função dos Cis: 361 e 362?

Muito obrigado amigo, você caiu do céu que Deus lhe abençoe por essa grande ajuda vou ver se salvo a minha relíquia ta comigo a mais de 30 anos um grande abraço.

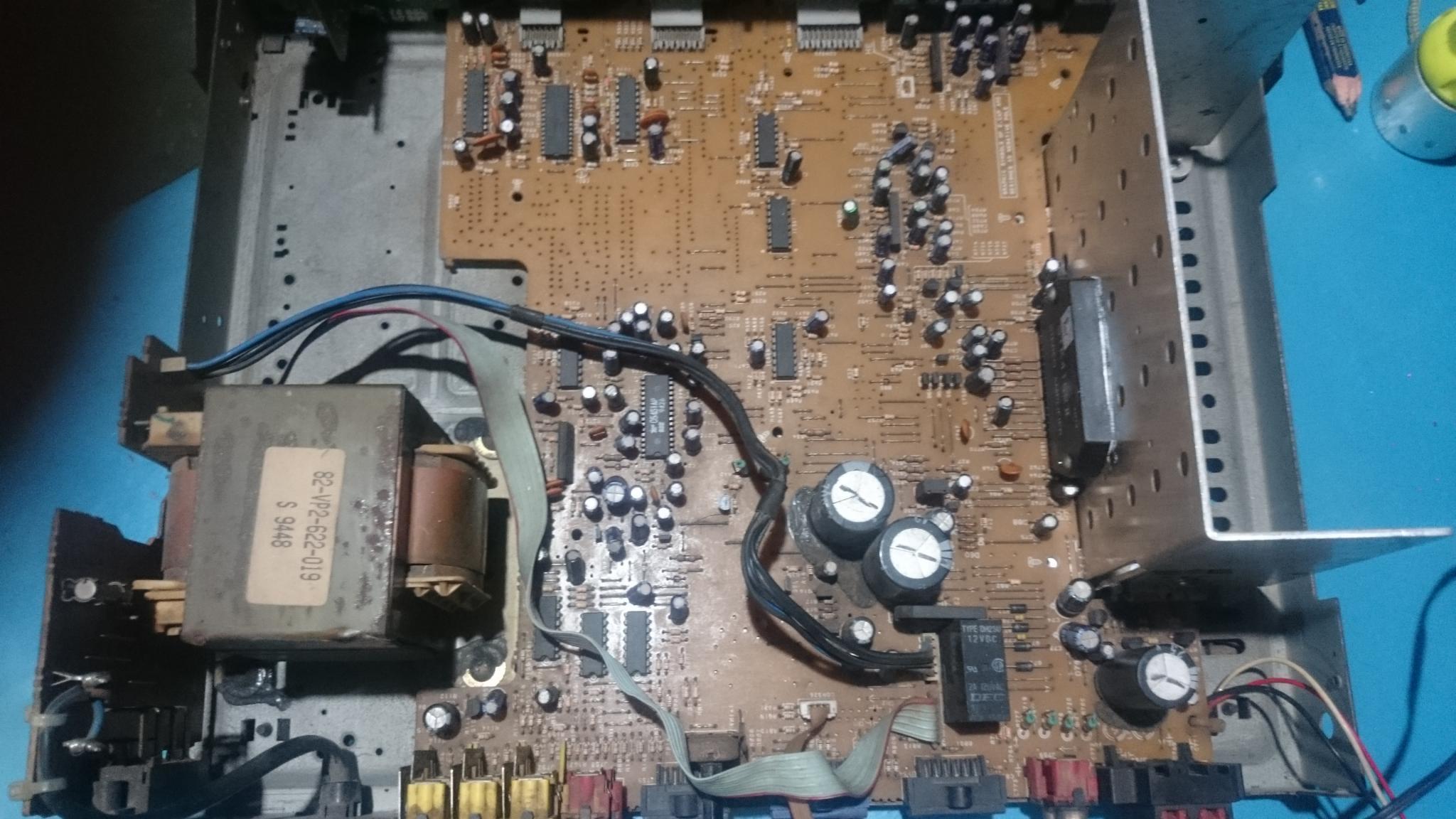

Olá alguem pode me ajudar, eu tenho um amplificador aiwa mx z3100m o canal esquerdo ta funcionando baixo, já troquei o stk continuou mesmo defeito não sou técnico só curioso se alguém tiver o esquema desse amplificador por favor agradeço.
