Saudações! Fiz a montagem desse circuito e em um teste com carga conectada não liga, sem carga liga e quando conecto a carga com a fonte já ligada funciona muito bem. Montei tudo conforme o circuito só adicionei resistores nos 2N3055. Será algum erro no circuito ou tenho que acrescentar mais algum componente?
-
Saudações! Tenho um transformador que depois de retificado e filtrado fica com tensão em torno de 43V. A ideia seria utiliza-lo em um circuito de fonte regulada com saída de 13.8V, no circuito a regulagem é feita com um CI 7812, mas a tensão máxima de entrada recomendada no CI seria 40V. Existe alguma forma de reduzir essa tensão?
-
Função de transistor em circuito de fonte.
Isaias_rm respondeu ao tópico de Isaias_rm em Fontes e energia
Obrigado @faller, realmente é bem próximo mesmo. Essa semana irei procurar aqui na cidade mas a chance de encontrar é bem pequena. -
Função de transistor em circuito de fonte.
Isaias_rm respondeu ao tópico de Isaias_rm em Fontes e energia
Também uma boa opção para compensar as quedas, acredito que pra uma melhor alternativa para todo esse problema de queda seria usar o LM, mas vou fazer os testes necessários antes de começar a montagem. -
Função de transistor em circuito de fonte.
Isaias_rm respondeu ao tópico de Isaias_rm em Fontes e energia
Pelo tanto que já lidei com esse 78xx isso me parece uma solução, e bem barato mesmo, vou tentar encontrar esse LM338 na minha cidade. adicionado 28 minutos depois Eu testei um circuito parecido mas no meu caso caia muito a tensão, com transistor PNP tive mais estabilidade, mas tive também esse problema de aquecimento, já procurei mas não encontrei uma forma de aumentar a corrente do CI com transistor PNP para excitar outros transistor PNP, com transistor NPN é possível mas existe a questão da alta queda de tensão. -
Função de transistor em circuito de fonte.
Isaias_rm respondeu ao tópico de Isaias_rm em Fontes e energia
@iury guedes muito interessante a sua dica. Obrigado! Tenho feito alguns testes com reguladores de tensão 78xx e notei que em pouco tempo de uso com carga a tensão vai caindo aos poucos, será que existe alguma forma de pelo menos amenizar isso? Ou seria um problema especifico do regulador? -
Função de transistor em circuito de fonte.
Isaias_rm respondeu ao tópico de Isaias_rm em Fontes e energia
Pelo meu uso não vai chegar nos 26A, penso em até colocar apenas 3 transistores. -
Função de transistor em circuito de fonte.
Isaias_rm respondeu ao tópico de Isaias_rm em Fontes e energia

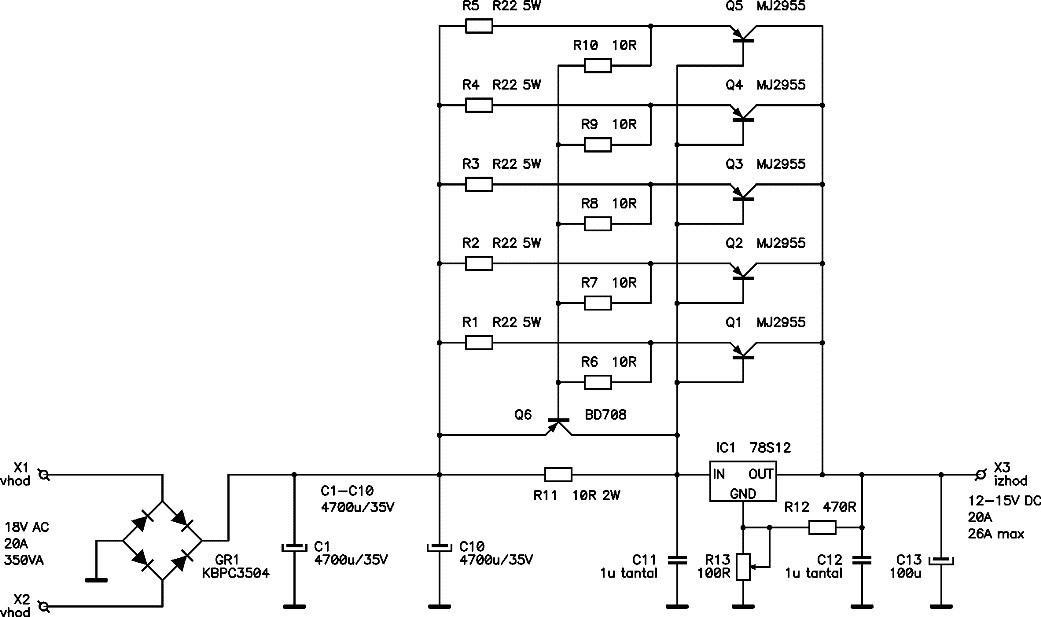

Obrigado @faller, encontrei esse circuito por acaso e sem nenhuma informação, acredito que seria uma boa opção de fonte para montar, teria algo para melhorar ou dessa forma está bom? -
