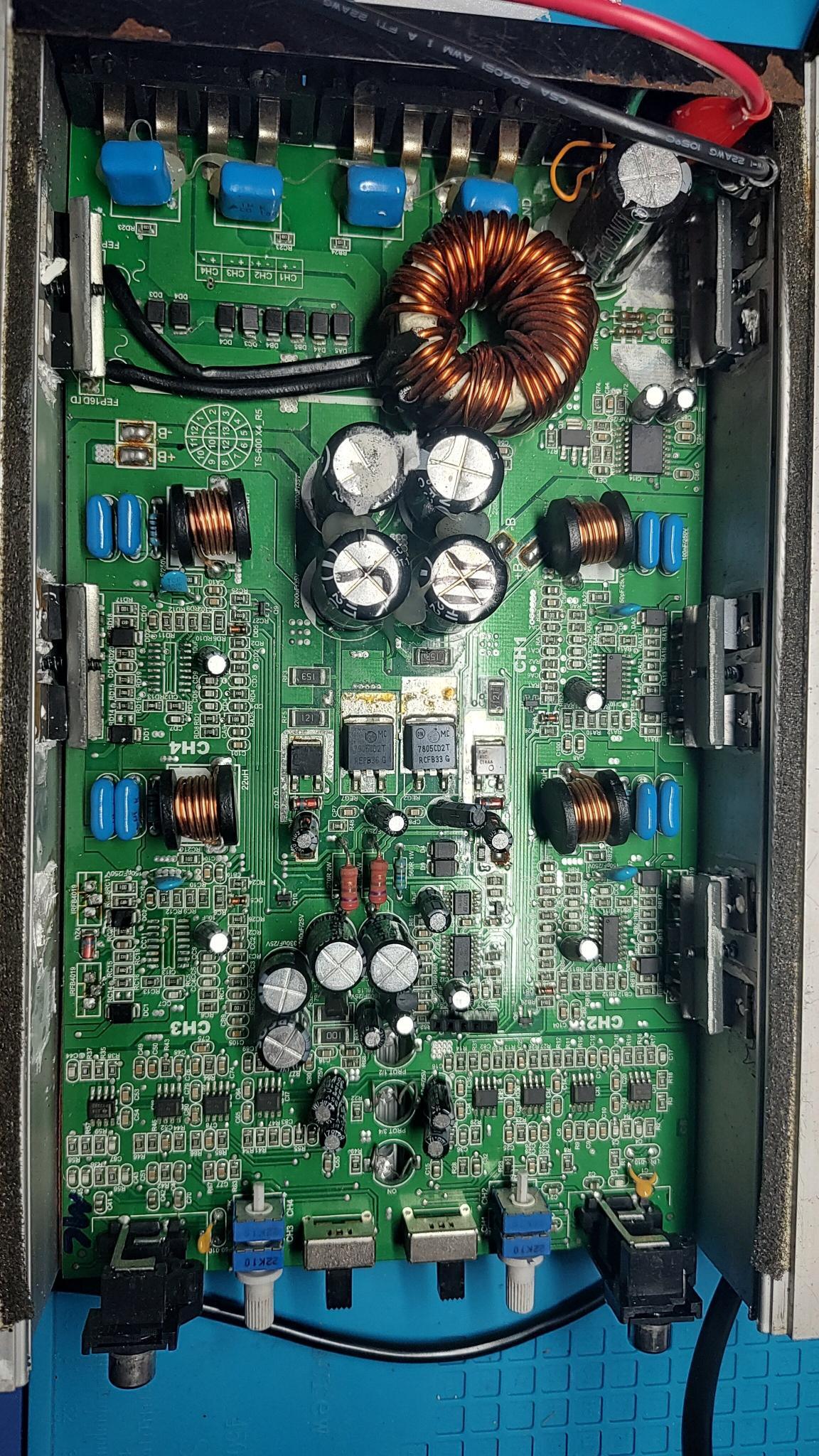

Estou tentando reparar este módulo da Taramps que liga e acende proteção indicativa nos canais 3 e 4. Comecei testando o canal 3 e encontrei um transistor IRFB4019 em curto, no momento não tenho outro para substituir então apenas removi e tentei ligar novamente, como imaginei continuou em proteção pois cada canal tem dois desses transistors. Removi o outro transistor e ainda continuou em proteção então comecei a olhar para o Ci IRS2092, cada canal tem um desses. Resolvi remover ele do canal 3 também pois imaginei que ele estaria mandando o sinal de proteção estando sem os dois transistores mas ainda não funcionou, continuou em proteção. Comecei a olhar para o canal 4 também então, os transistores estão bons porém percebi que estava saindo apenas 1,5v do pino 5 do IRS2092 desse canal. Pegando os canais 1 e 2 que estão bons como referência, esse pino deve sair os mesmos 5v de entrada para não acionar a proteção. A conclusão que eu chego é que o canal 4 também está com problema porém mesmo removendo o Ci controlador dele também, a proteção continua ativando. O que eu queria seria no mínimo tentar desativar esses canais para utilizar somente os canais 1 e 2 que estão bons mas a proteção dos canais 3 e 4 está impedindo isso. Estou anexando o esquema elétrico que encontrei e foto do módulo no estado atual. TARAMPS+TS-600+X4+R6.pdf

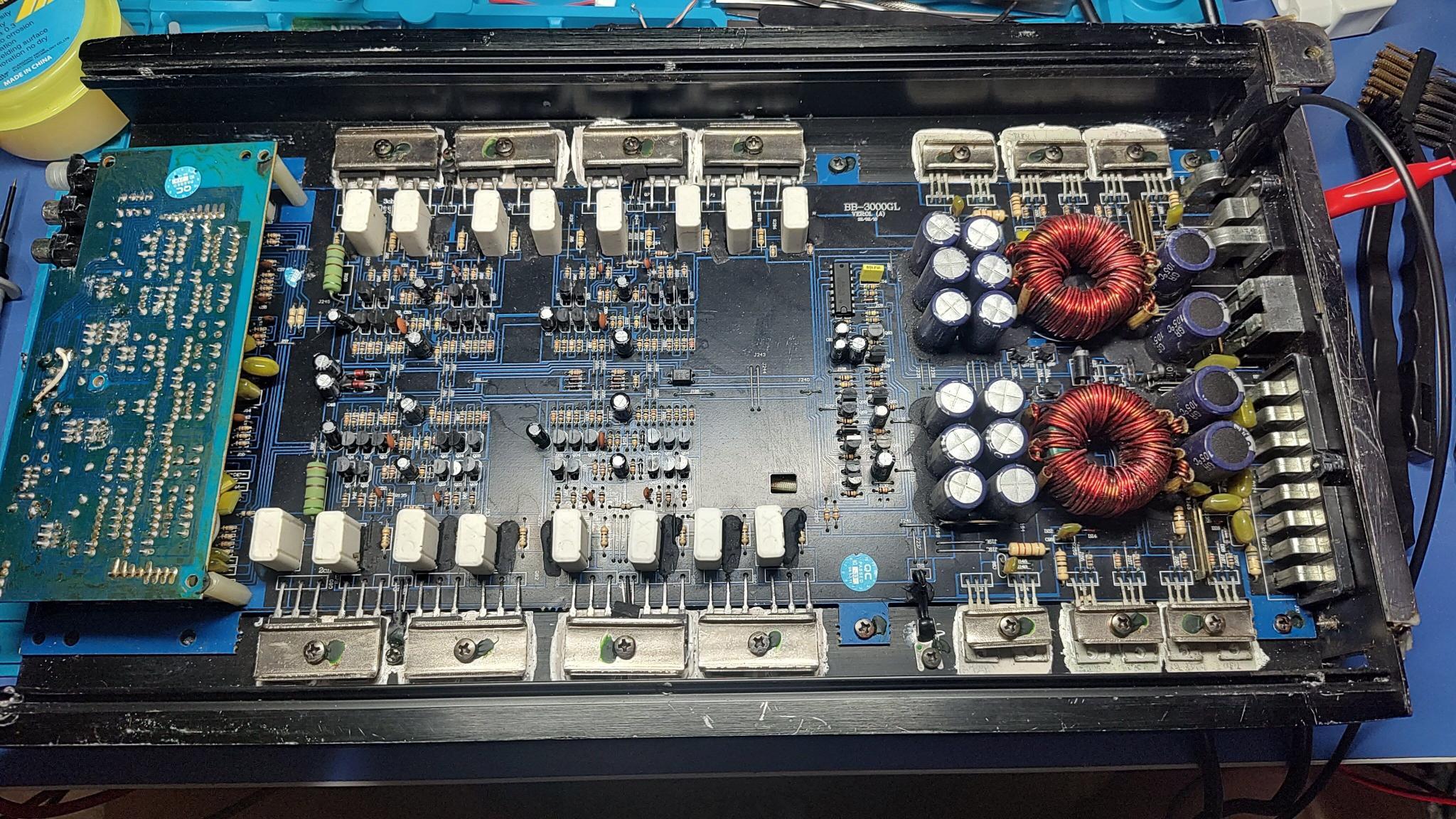

Peguei esse módulo modelo Buster bb-3000gl ss1 que está entrando em modo de proteção toda ver que eu conecto o RCA nele em qualquer um dos dois canais, eu não preciso nem plugar o RCA, basta fazer contato entre a carcaça do plug e do conector do módulo. Liguei ele na fonte e não apresentou consumo nenhum sem o remote. Liguei o remote e fica com um consumo de 0.890a. medi a diferença do neutro da fonte e do RCA para ver se tinha alguma fuga e não apresentou nada, 0v. Toquei nos mosfets e nenhum está aquecendo. Não tenho muita experiência com esse tipo de equipamento e não encontrei o esquema elétrico infelizmente, se alguém tiver alguma dica eu agradeço.

@Renato.88 Obrigado pela resposta! Eu desconfiei disso também mas até onde eu sabia, o USB C com Power delivery tem capacidade de atingir até 20v por isso não levei nesse sentido mas também não me aprofundei muito no assunto. De qualquer forma acho que infelizmente não tem reparo mesmo

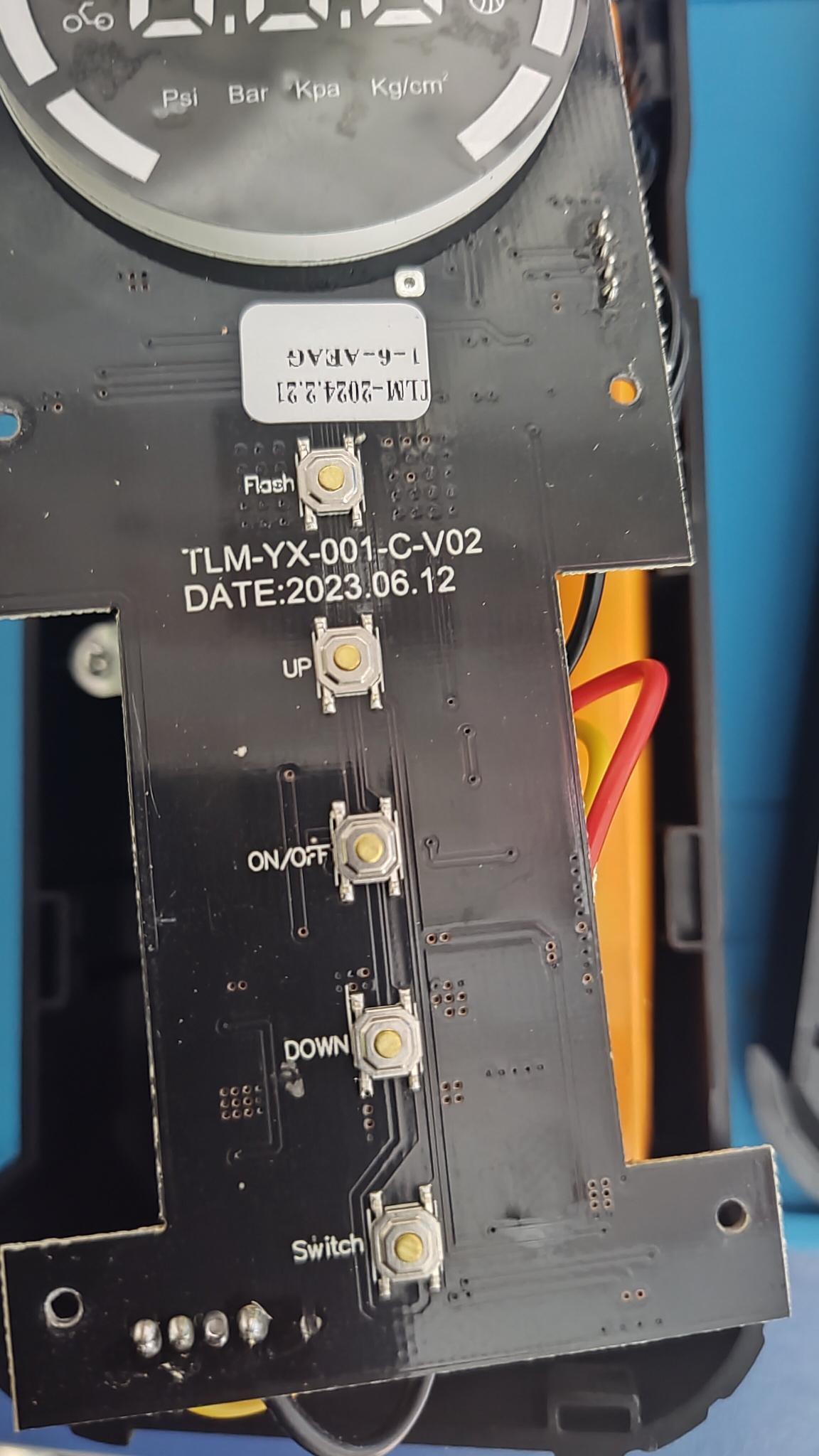

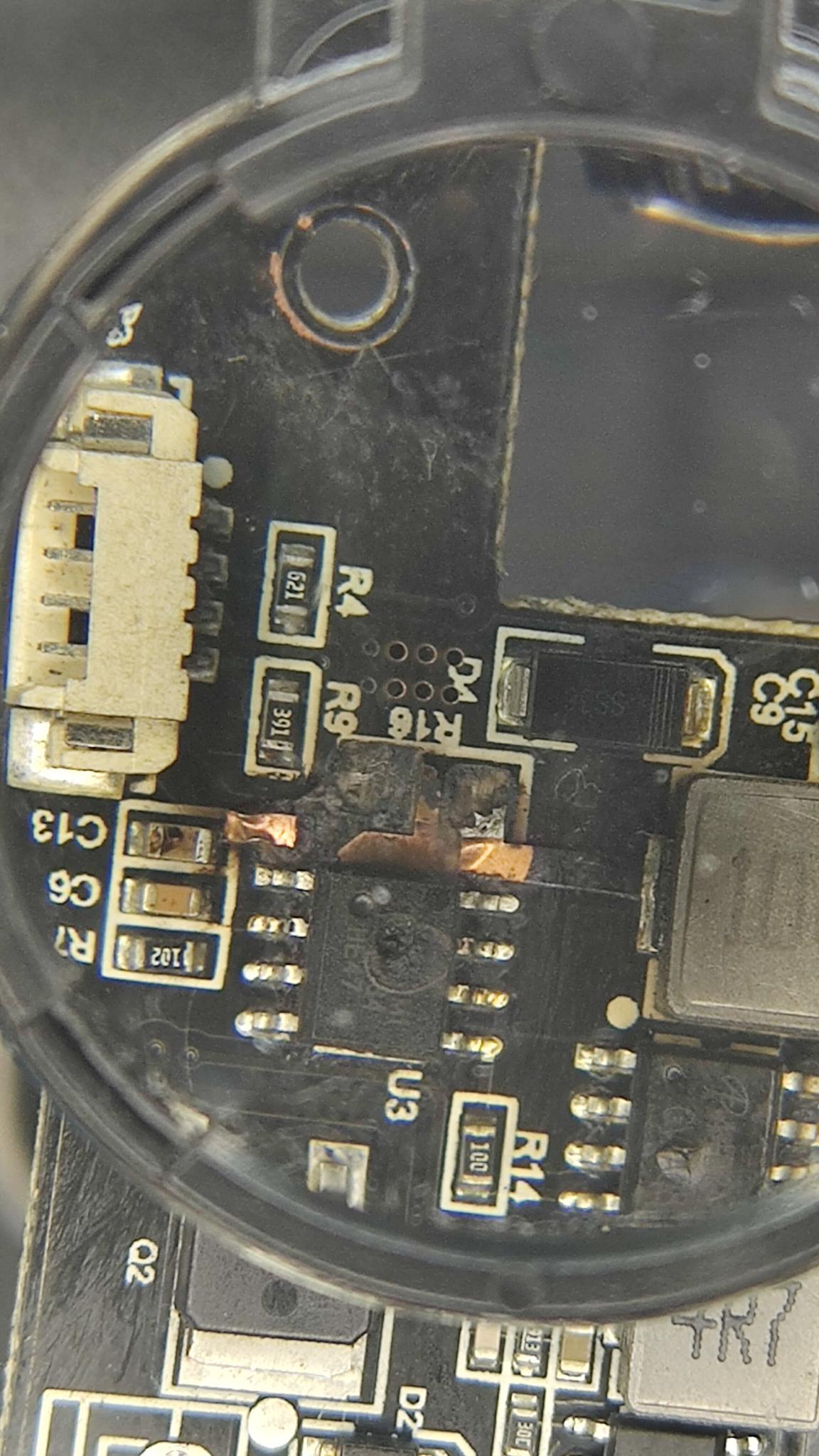

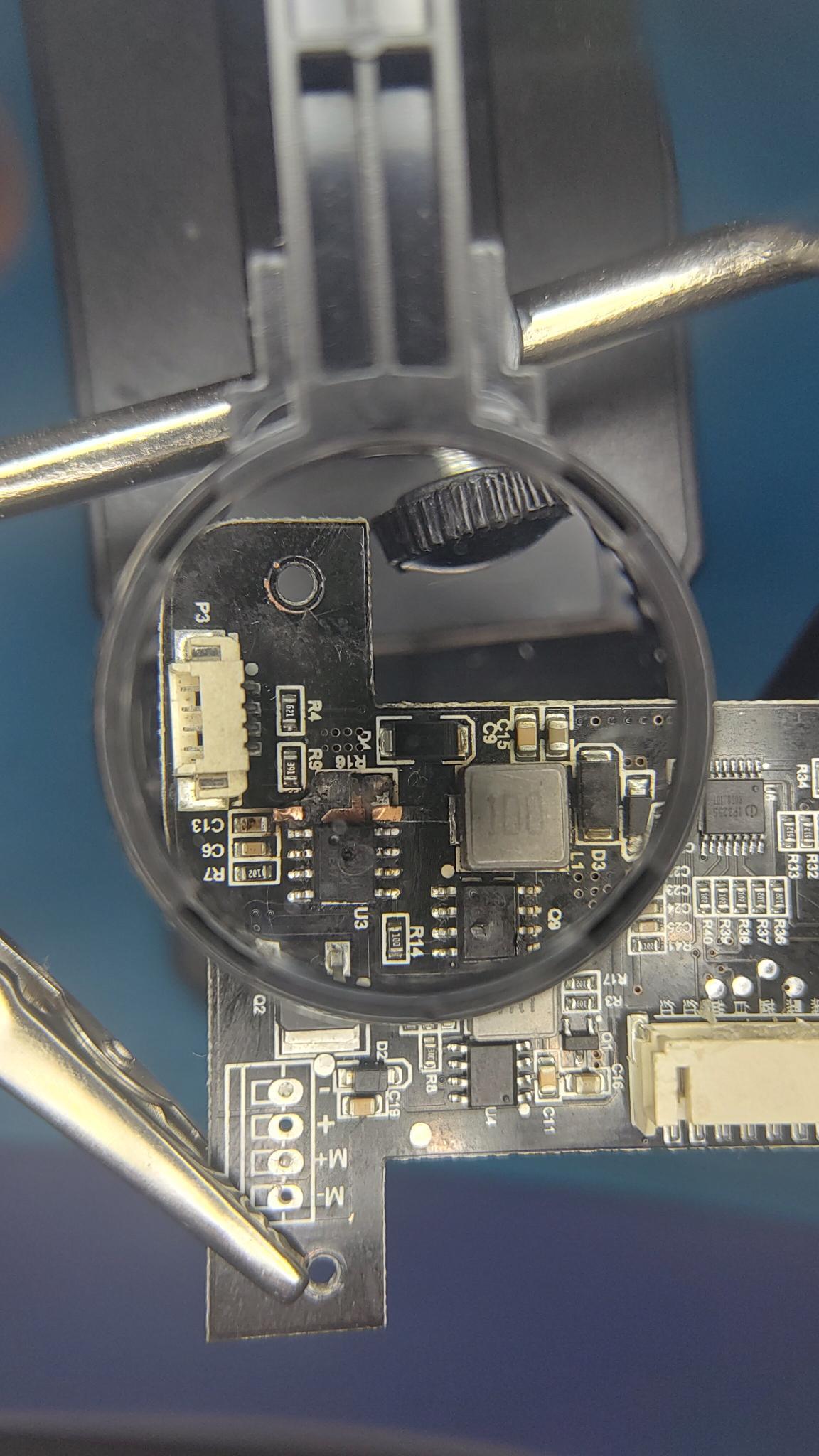

Boa noite. Estou iniciando os estudos na eletrônica e tentando alguns pequenos reparos. Chegou até mim um equipamento, um mini compressor de ar da marca tomate modelo mxb-d001. O dono disse que comprou uma fonte de 12v para carregar o aparelho que informava uma tensão de carregamento de 12v. O dono comprou também um adaptador p4 fêmea para USB C macho para ligar a fonte p4 no equipamento que aceitava só USB C. O dono conectou o aparelho na fonte que aparentemente estava carregando normalmente. Após aproximadamente 2h ele sentiu um cheiro de queimado e viu uma fumaça saindo do aparelho e então desligou ele imediatamente da fonte. Analisando a placa do aparelho eu percebi um resistor totalmente derretido, um indutor estufado com uma marcação de "100" em cima, um Mosfet trincado, um Ci também queimado com um buraco no meio e os componentes a volta sujos.(Fora que uma parte da trilha que estava o resistor ficou solta e abriu um buraco na placa) Meu palpite é que a bateria não parou de carregar e danificou a placa, fiz uma medição e a bateria estava com 16v sendo que deve operar na faixa dos 12v. A grande dúvida aqui para mim é como identificar o resistor e o Ci que derreteram e até alguns capacitores de cerâmica que nos testes iniciais apresentaram defeito também. Não encontrei o esquema elétrico da placa na internet. Pedi o esquema ao fabricante mas não obtive resposta.

@mick.07 @Ricardov

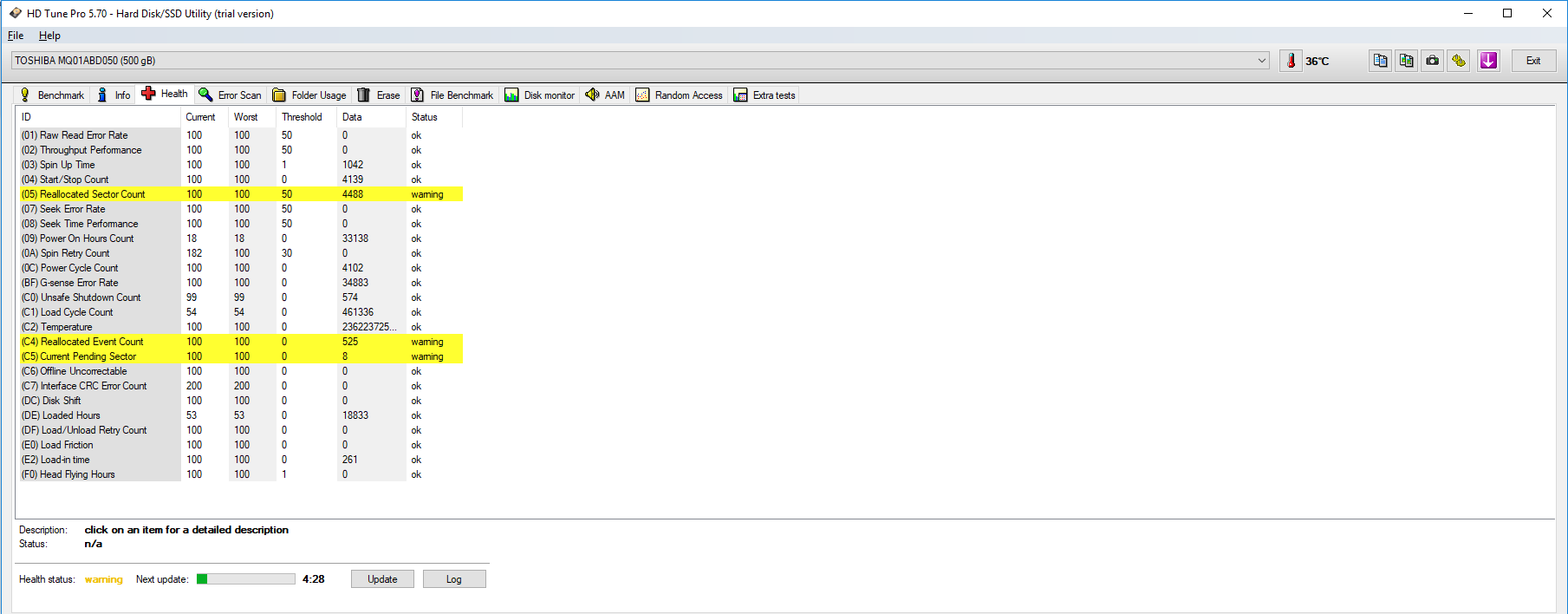

Assim que acabar o Error Scan eu coloco aqui, por enquanto tenho o Health.

Boa noite, Meu pc esta dando uns gargalos e apresentando lentidão tanto em aplicativos como em jogos, fiquei um bom tempo tentando descobrir o que era porque os componente não são dos piores e os testes feitos no afterburner( Que foram vários) não mostravam sobrecarga em nada. Foi então que rodei o Crystal Disk para testar meu hd onde está instalado o windows(um hd de notebook de 500gb bem antigo) e ele apresentou alerta com problemas nos ids:05 e C5. A questão é: Devo me preocupar? Sera esse o motivo da lentidão e travamentos?

Estava tentando atualizar ontem quando acabei corrompendo um arquivo do windows então ele ficou em looping infinito na tela azul e não ligava, não consegui resolver, o jeito foi formatar então ja coloquei a versão 1803. Mesmo assim obrigado pela atenção de vocês!

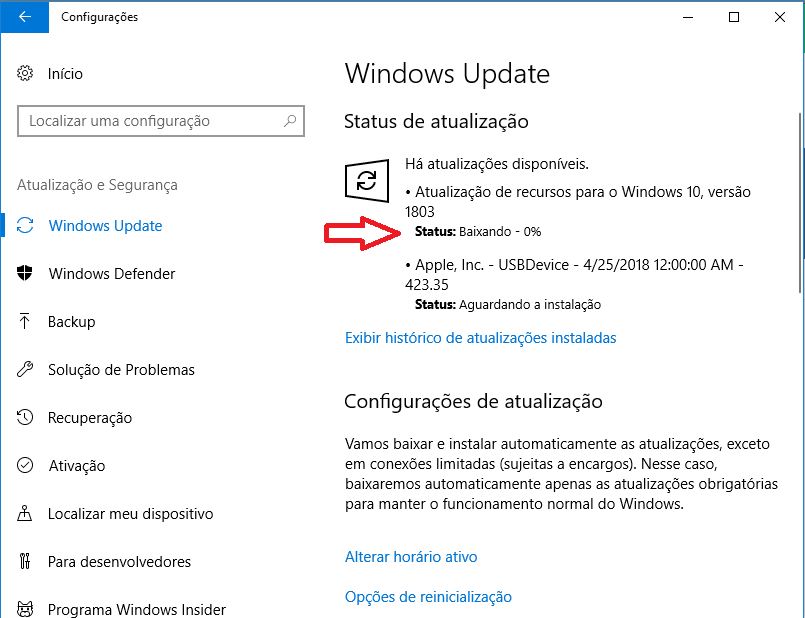

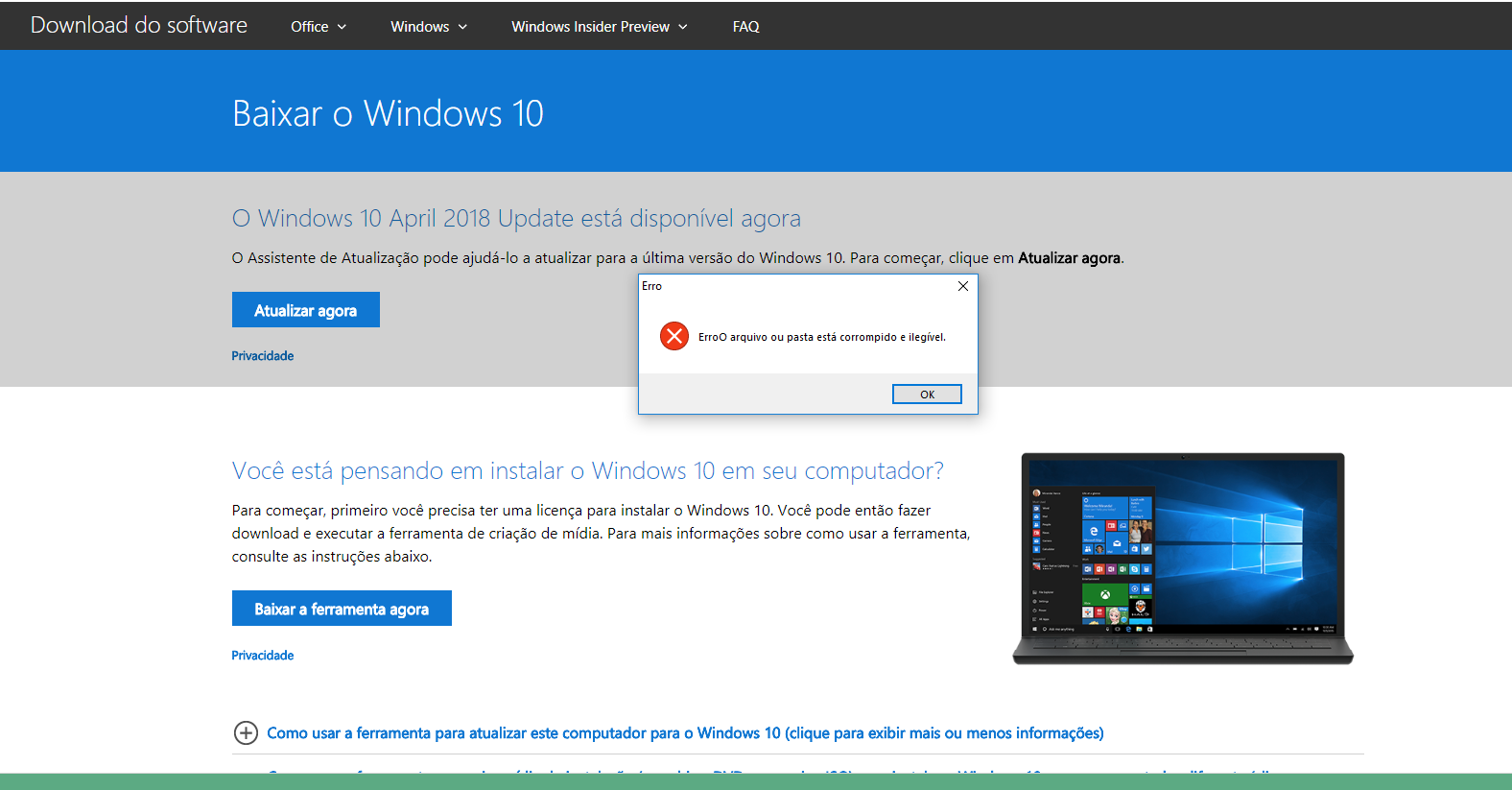

Boa tarde, estou com um problema pra atualizar meu windows 10 pra versão 1803, se eu tento pelo windows update ele nao sai de 0% e se eu tentar baixar manualmente pelo site na hora de abrir ele da um erro, prints abaixo. Acontece isso quando tento abrir o arquivo:

Eu estou muito decepcionado pois paguei caro nesses componentes pra acontecer isso, e meu amigo que tem um I5 3330 e uma R9270x roda o jogo tranquilamente até com a minha tela, e com as config mais altas que a minha.

@Mateus2 Eu tenho dois hds, jogava no de 500gb, pensei que ele fosse o problema por ser antigo e de notebook, dai transferi o jogo pro meu hd mais novo de 1T, e não adiantou, eu mantenho sempre a pasta temp limpa, e ja tentei desfragmentar tambem, mas nao obtive nenhum resultado diferente. adicionado 1 minuto depois @Math.Pi É verdade, quando abro o gerenciador ele puxa muito do processador, e depois de 5seg o uso aumente pro chrome que ja estava aberto. adicionado 4 minutos depois @Math.Pi Cara é muita dor de cabeça, serio to quase formatando e apagando tudo, não queria pois tenho muito documento importante afinal tenho esse hd a muito tempo mas não ta dando mais não, meu unico medo nisso é de não resolver kkkkk

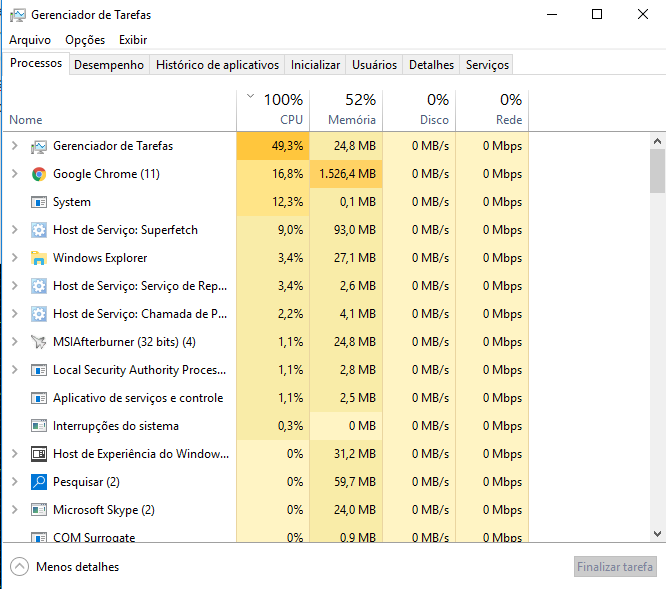

@Math.Pi Pois é, estou em duvida agora, ainda continua dando umas travadas, peguei de volta a minha tela ultrawide e aumentou um pouco as travadas, o que percebo tambem é que quando eu abro o gerenciador de tarefas o meu processador esta chegando facilmete a 100%, as vezes até só com o chrome aberto, inicialmente pensei que foi porque desativei algum serviço da intel sem querer dai eu ativei de novo mas não mudou muito, e nos gráficos ele esta com o uso mais elevado, olhem o que aconteceu nessa imagem a gpu caiu pra 0 de novo e dessa vez o processador tambem caiu, o ms nem aparece mas tava la em 0 e depois subiu pra 300 causando stuttering, minha placa-mãe tem uma espécie de gerenciador de desempenho da asus, a pouco tempo atrás eu abri e vi que tinha uma opção que meio que deixava o processador com alto desempenho(não é overclock) agora que eu desativei varios serviços inclusive esse da asus, talvez isso tenha causado o problema. Vou colocar um print do gerenciador de tarefas, é impossivel somente o chrome utilizar 100% de um I5 4440 Esse não deu tempo de pegar 100% porque quando minimizo o programa ele volta ao normal

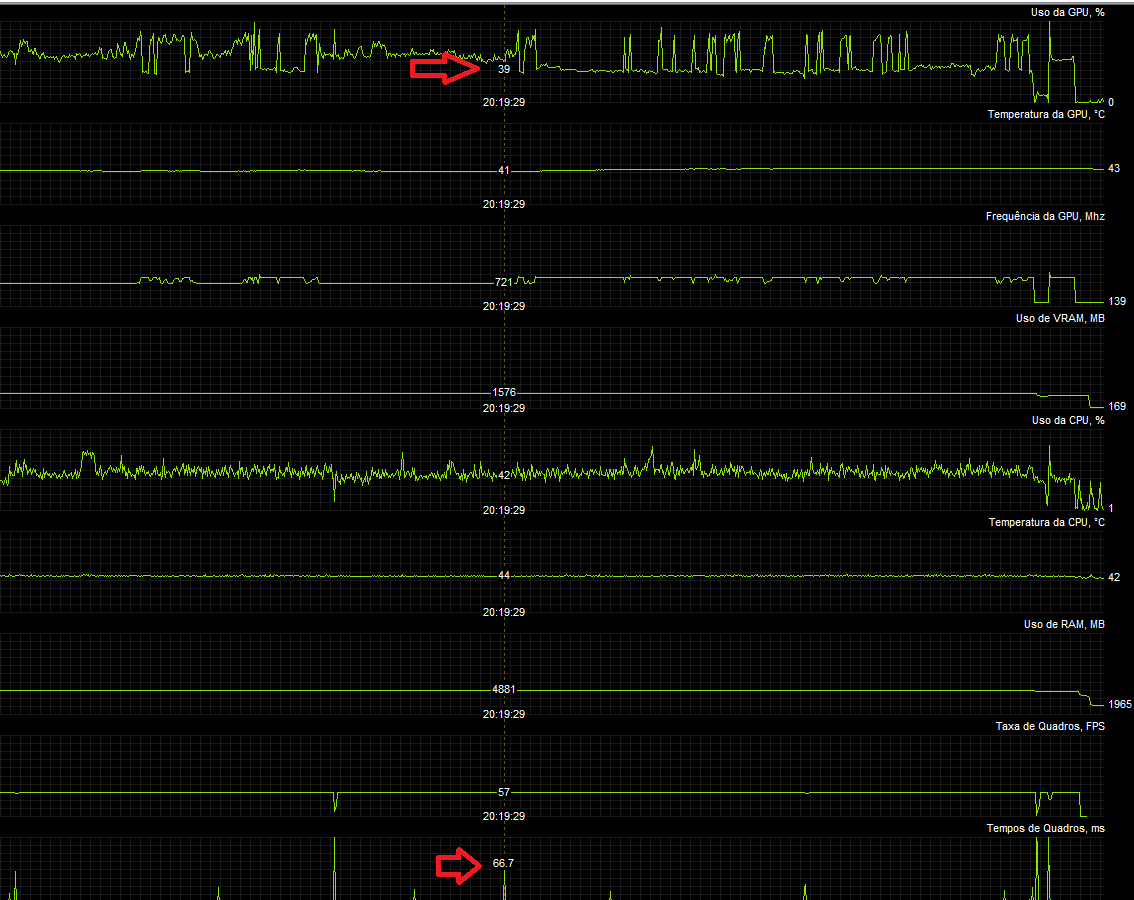

@Math.Pi Boa noite, eu fiz o que você falou, instalei um driver mais antigo de video e deixei os apenas os programas da nvidia e microsoft, alguns da intel é claro, e tive uma melhor absurda, logo na primeira partida que costuma travar demais, deu umas 2 travadas no máximo, mas dessa vez como voce poderá ver no gráfico que vou colocar aqui embaixo, ele nao travou pela gpu, foi outra coisa que eu nao consegui identificar, pelo menos agora a gpu parou de cair pra 0%, agora vou atualizando uma versao do driver por vez e deixar a mais recente possivel.

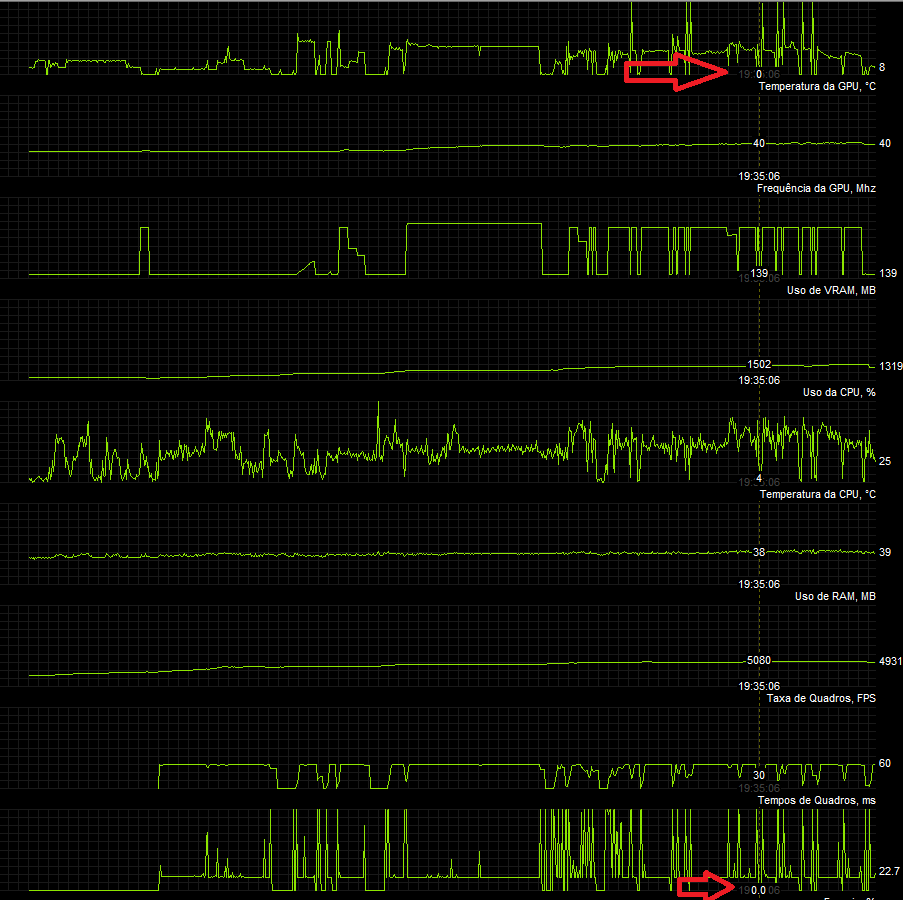

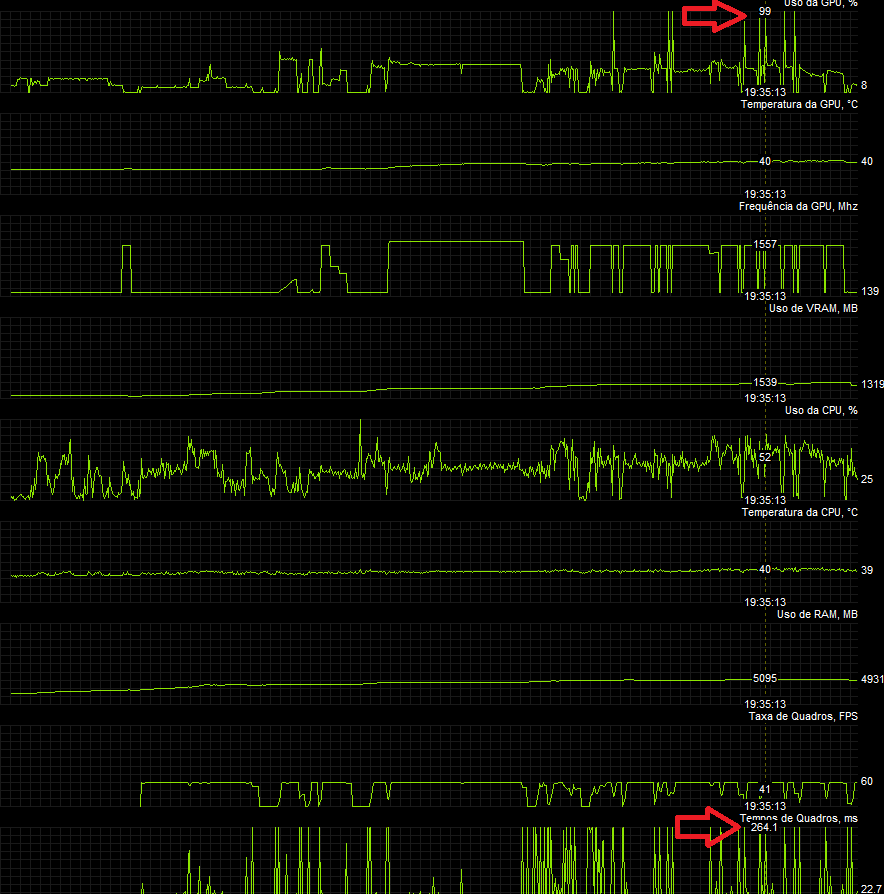

@Math.Pi Eu deixei na tomada, acabei de fazer um teste no fortnite com tudo no máximo e uma coisa que percebi foi que se eu ficar clickando no botao pra ele ajustar as configurações de acordo com o meu pc, ele coloca tudo no épico e se eu continuar clickando daqui a pouco ele bota tudo pro médio e assim vai indo. Vou colocar em anexo os gráficos do afterburner, a primeira linha cortou o titulo mas é do monitoramento da gpu. Eu me equivoquei em uma coisa, na verdade quando ela cai pra 0% o MS tambem cai pra 0 coisa que eu nunca tinha visto, e quando ela sobre pra 100% o ms sobre pra caramba. Compare as duas imagens. Em 100%: adicionado 1 minuto depois @Math.Pi O driver de vídeo esta atualizado, e os da placa-mãe também, as memórias estão em dua channel.

@Math.Pi O único jogo que eu monitorei foi o fortnite, os outros eu citei porque acontece a mesma coisa, eu usava estabilizador, coloquei na tomada e não mudou nada, irei colocar no maximo o jogo hoje e postar os prints do afterburner aqui.
