KVA K21-12 esquema eletrônico

[Gomes Silva]

Olá amigos.

Estou necessitando do esquema eletrônico do carregador de baterias de grupo gerador da marca KVA modelo K21-12.

Estou com um carregador desses no qual tenho um CI estourado e 2 resistores tambem queimados(torrados).

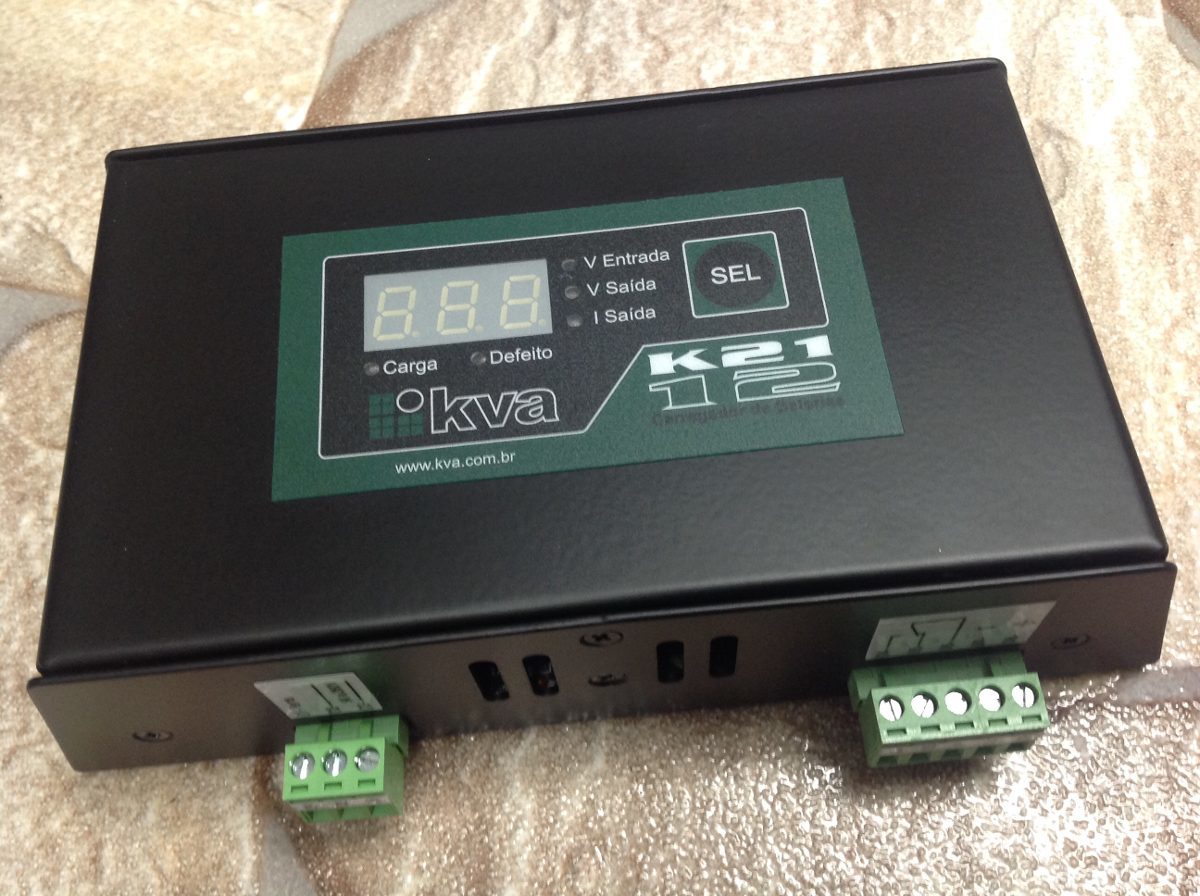

Segue o modelo em anexo.

Quem tiver e puder compartilhar eu agradeço.

Obrigado

[danisom]

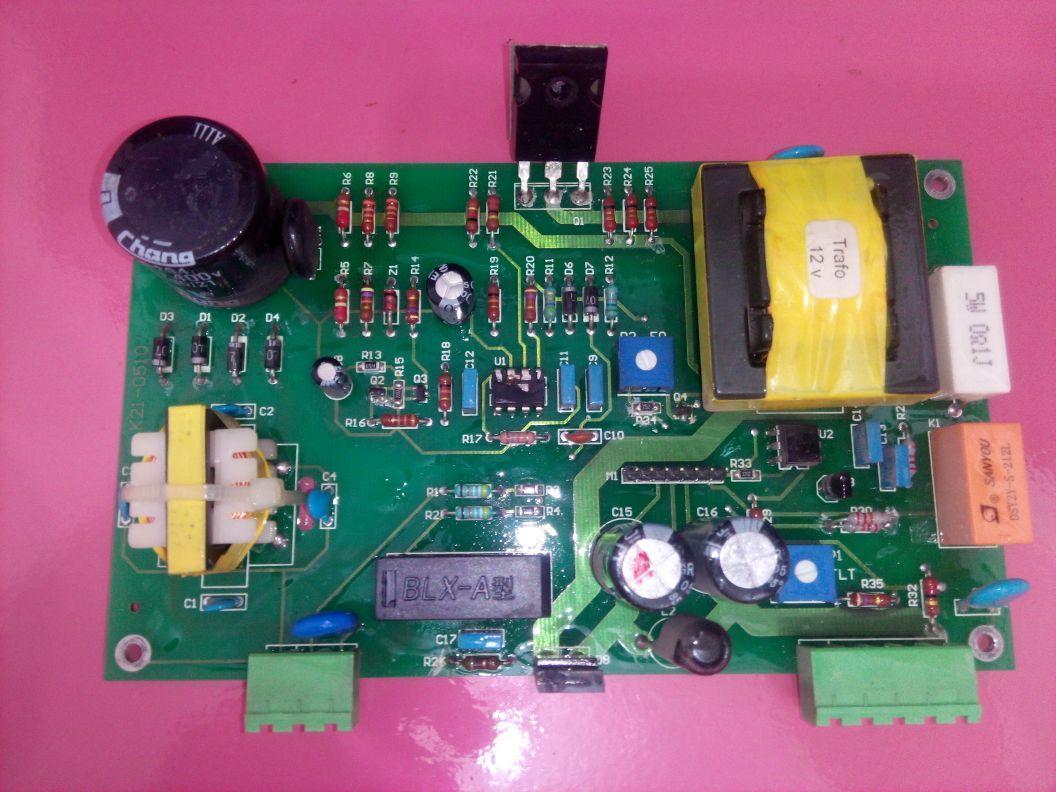

tenho um

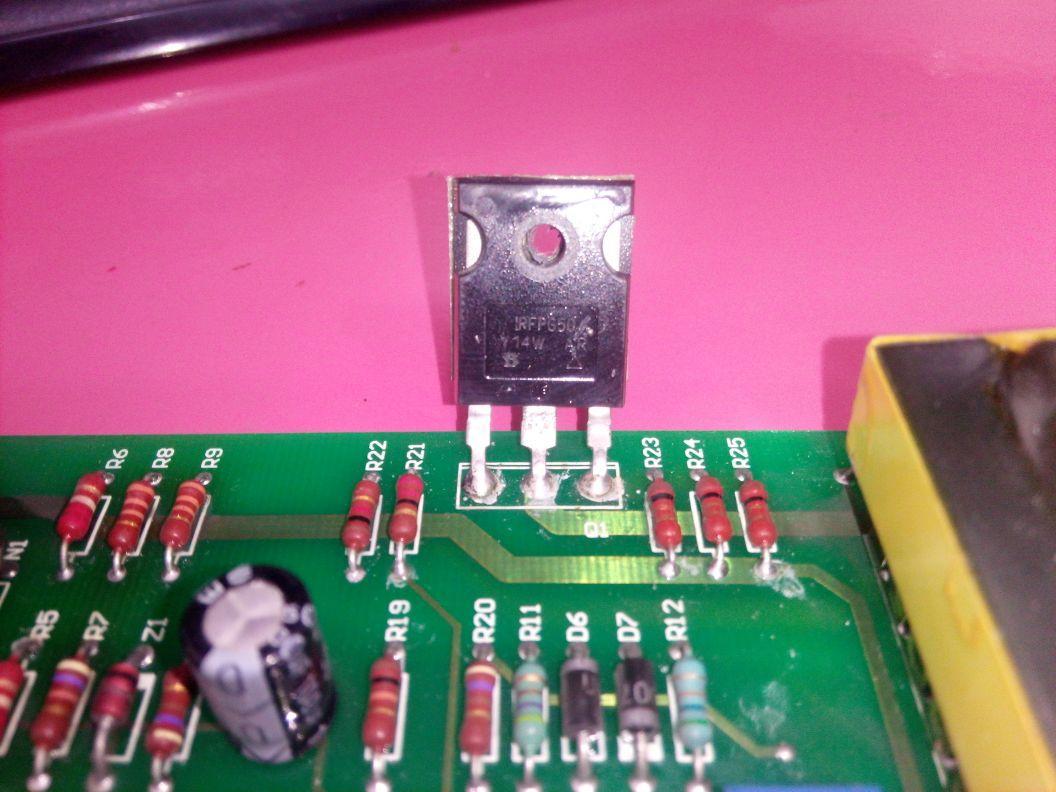

e preciso saber a referencia do transistor e um resistor que fica ao lado...

se não conseguir vê é só falar...

[Gomes Silva]

ola amigo vou abrir o meu aqui e ver se dá pra identificar e já te respondo.

mas se quiser me add no zap meu fone é: 21-980809214

adicionado 4 minutos depois

4 minutos atrás, Gomes Silva disse:

ola amigo vou abrir o meu aqui e ver se dá pra identificar e já te respondo.

mas se quiser me add no zap meu fone é: 21-980809214

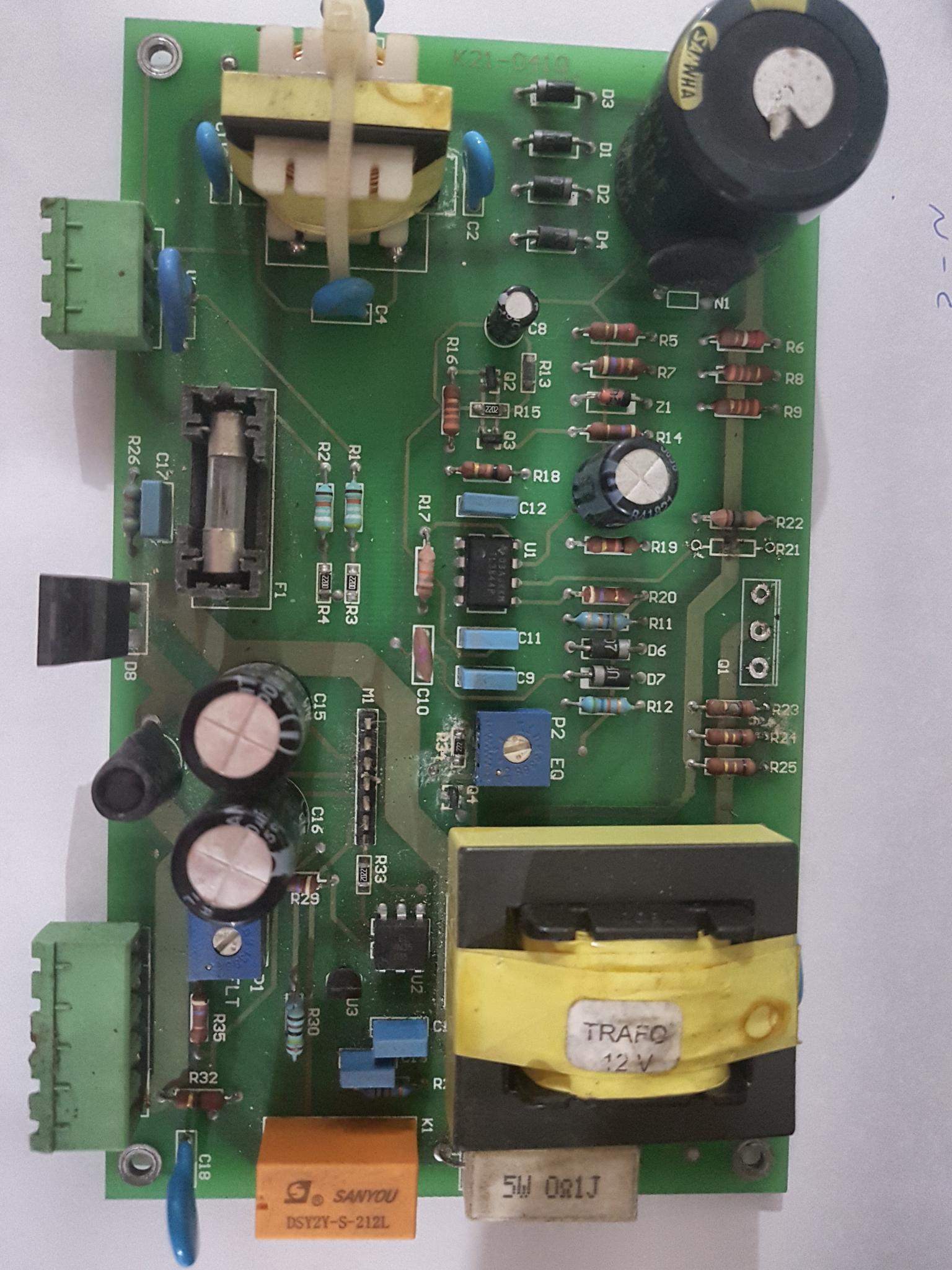

dia aí o que você quer saber



adicionado 23 minutos depois

r21 --> 220r

r22 --> 1k

q1 --> ifrpg50

adicionado 23 minutos depois

agora me ajuda aí dizendo quem é o CI U1
