Preciso encontrar esse adaptador de fonte flex para ATX

[Demiliano]

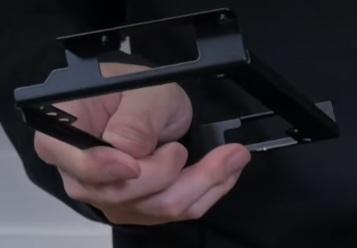

Não consigo encontrar de forma alguma um adaptador como esse da imagem anexada. Até encontrei adaptadores de flex para ATX, mas sem esse recuo como da imagem citada. Minha ideia é colocar a fonte exatamente como ele fez no final desse vídeo, no meu Jonsbo C6:



Poderiam me ajudar a encontrar essa peça?

[1lokos]

Explica melhor, voce quer colocar uma fonte Flex ATX no gabinete? E qual o formato de placa-mãe vai usar? mini_ITX ou micro-ATX?



Essa peça com recuo que ele segura na imagem é parte do gabinete, veja no manual o item 2 - Power Stand/Suporte Elétrico.



https://www.jonsbo.com/Upfiles/down/C6-ITX Installation Manual.pdf



Este suporte vem com furação para fixar uma fonte SFX ou uma ATX



Para fixar a fonte ATX é preciso quebrar o suporte SFX ao meio



Citação

When installing the ATX power supply, first break off the SFX half piece, and then install the power supply.



No Vídeo o cara demonstrou que usar uma placa-mãe micro-ATX e fonte ATX não é possível, a fonte bate na placa-mãe. É preciso usar uma placa-mãe mini-TX para usar fonte ATX.



Também mostrou que pode ser possível usar uma placa-mãe micro-ATX e fonte SFX, se usar memória low profile, depende do layout da placa-mãe. Nesta parte o cara teve má vontade de mostrar, conforme os comentários do vídeo havia possibilidades de ajustes no suporte SFX.



No final do vídeo o que ele demonstra é que dá para usar uma placa-mãe micro-ATX usando uma fonte Flex.



Para fixar a fonte Flex no suporte ATX do gabinete precisou de um adaptador plano - mostrado aos 11:17s, já que o suporte não tem furação para este formato.



O adaptador que ele usou foi esse da Amazon (US)



https://www.amazon.com/Adapter-Bracket-Supply-Mounting-Conversion/dp/B0CMZTPXCM



Tem similar no AliEx - não entendi se é para fonte, fala "Thundebolt": https://pt.aliexpress.com/item/1005004961537031.html



Esse adaptador plano dá para fazer com aluminio, plastico, acrilico... ou mais prático, impressão em 3D, se na sua cidade tiver o serviço.



Esse adaptador SFX para ATX vendido no Shoppe é feito em impressão 3D, contata o vendedor e pede para fazer um Flex para ATX.



https://shopee.com.br/product/1501990756/58200286611



Vendedor: https://linktr.ee/mvdesigncustomworks



BTW - É até estranho ter mercado para esse tipo de adaptador, já que as fontes SFX são mais caras que ATX.



Eu adaptaria a fonte Flex no suporte SFX do gabinte usando duas tiras de alumínio, acrílico, plástico... basta furar nas posições adequadas para os dois tipos.

[1lokos]



Tem tambem o adaptador que coloca a fonte Flex na vertical , afastando mais da placa-mãe, mas tem que verificar se não interfere em outra coisa.



https://www.overtek.co.uk/products/atx-to-flex-atx-and-fan-mount-black-anodised-aluminium-adapter





Um problema do adaptador da Amazon é que centraliza a fonte no espaço disponível, com isso a fonte pode bloquear o slot PCIe x16 em certas placas-mãe, poderia ter deslocado a fonte para 1 cm cima, o que deixaria a fonte mais perto da lateral.



Também não pode deslocar muito porque dificultaria colocar os cabos na fonte, para esse caso poderia ter furação para montar a fonte invertida, assim os cabos ficam longe da lateral. Se for encomendar em 3D verifique esse detalhes.

[Demiliano]

@1lokos @1lokos muito obrigado pelas dicas, man! Com certeza deram uma luz de outras alternativas que podem ser exploradas. No entanto a dúvida continua. Minha ideia é fazer exatamente como ele fez no último exemplo, fonte flex + mATX. Mas não encontro aquele suporte com recuo de jeito nenhum e ele não veio junto com meu gabinete Jonsbo C6 - talvez por isso tenha sido mais barato, talvez seja alguma versão sem acessórios. Se não conseguir encontrar, estou com a ideia também de pegar um suporte plano e colocar algum tipo de arroela de borracha que seja comprida o suficiente para recuar a fonte na distância desejada e usaria parafusos mais compridos. Mas o plano A realmente seria encontrar esse adapatador, pra não ter que recorrer à gambiarras.

[1lokos]

O seu gabinete o C6 ITX? Se for outra versão explica a falta do suporte de fonte. No C6 comum a fonte (ATX) fica virada para a parede traseira e não precisa do recuo.



Só vai conseguir esta peça com a Jonsbo.



Se for realmente o C6 ITX, a  necessidade do suporte com recuo é para permitir colocar conector de 90 graus da extensão do cabo de força.



Para conseguir este recuo sem o suporte original pode usar espaçadores M3/4/5/6/8 para instalar um adaptador Flex para ATX com a distancia necessária para o conector. O M# indica o diâmetro do parafuso, provavelmente o comprimento de 30 - 40 mm é o suficiente.



https://pt.aliexpress.com/item/1005005477879155.html - Acha também no M.Livre, Shoppe.



E também, com impressão 3D é fácil fazer dois espaçadores integrais, um para cada lado.





.





[Demiliano]

@1lokos realmente o modelo do meu é o C6 mATX. Com essa dica dos espaçadores que você deu vai ficar bom e sem gambiarra. Obrigado
