Configuração Ventoinhas CPU_FAN, CPU_OPT e AIO_PUMP

André F. Kasteller · 30 de dezembro de 2025

Olá pessoal,

Montei um PC recentemente e estou com algumas dúvidas quanto ao funcionamentos das fans e temperaturas do sistema.

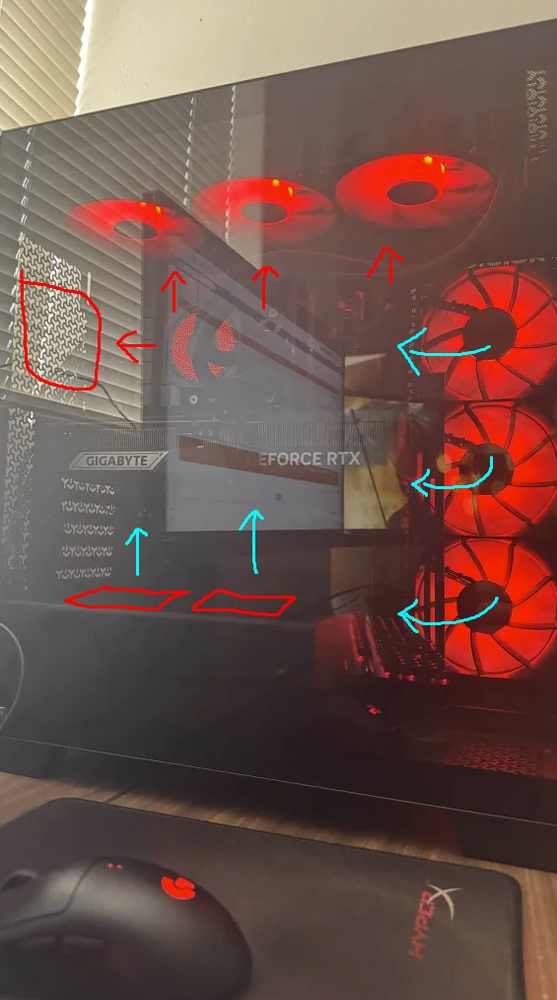

Tenho 6x fans instaladas atualmente:

3x na lateral do gabinete puxando o ar frio de fora para resfriar o sistema ligadas no CPU_OPT;
3x no topo do gabinete, jogando o ar quente do sistema para fora, passando pelo radiador do WaterCooler), ligadas no CPU_FAN;
Adquiri +3 fans (mas ainda não chegaram) para colocar 1x na traseira do gabinete para jogar o ar quente do sistema para fora e 2x em cima do compartimento da fonte para puxar mais ar frio de fora para resfriar o sistema;
A bomba do WaterCooler está ligada no AIO_PUMP.

Estas são as configurações atuais da BIOS:

As configurações estão ok?

Eu pergunto isso pois atualmente, sem as 3x CHA_FAN que estão para chegar, as temperaturas do CPU estão ficando em média nesses valores:

CPU (i7 14700KF)

CPU (Mostrado na placa-mãe) 35ºC~70ºC (Com picos rápidos em loadings/fast travels de até 90ºC)
P-Cores 30~70ºC (Com picos rápidos em loadings/fast travels de 90ºC)
E-Cores 30~60ºC (Com picos rápidos em loadings/fast travels de 80ºC)

Package 35~70ºC (Com picos rápidos em loadings/fast travels de 90ºC)

VR 45~60ºC (Com picos rápidos em loadings/fast travels de 65ºC)

GPU (RTX 5070Ti)
GPU 40~60ºC (Com picos raros de até 65ºC)

Memory 50~60ºC (Com picos raros de até 65ºC)
Uso de GPU chegando aos 99,0% em alguns casos muito raros e por pouco tempo mesmo sem estar dedicando toda a memória (16GB).

OBS1: Quanto ao range de temperatura, estas ficam próximas das mínimas quando não estou jogando e próximas das máximas quando estou jogando.

OBS2: Nestes picos rápidos de temperatura as ventoinhas CPU_FAN e CPU_OPT sobem o RPM até cerca de 2000RPM por alguns segundos que chega a assustar. kkkk

OBS3: Em anexo tem um print do HWMonitor de quando eu estava jogando Outer Worlds 2 com tudo no máximo, com ray tracing ativado, etc.

Vale ressaltar que não estou sofrendo com nenhum tipo de travamento/queda de fps, está tudo rodando muito bem com fps acima de 100 na maioria dos jogos com tudo no máximo, sem stuttering, tudo normal.
A dúvida apenas seria a questão das temperaturas em primeiro lugar, além do uso da GPU chegando em 99% em alguns casos raros e também de um ruído quase imperceptível (mas um pouco irritante) que me parece ser da bomba do radiador, similar ao de alguém lavando a calçada há umas 2~3 casas de distância.

1lokos · 30 de dezembro de 2025

As configurações de fans, conectores e curva de fans estão corretos, os conectores usados estão usando a temperatura do CPU como referencia - o "Q-Fan source".

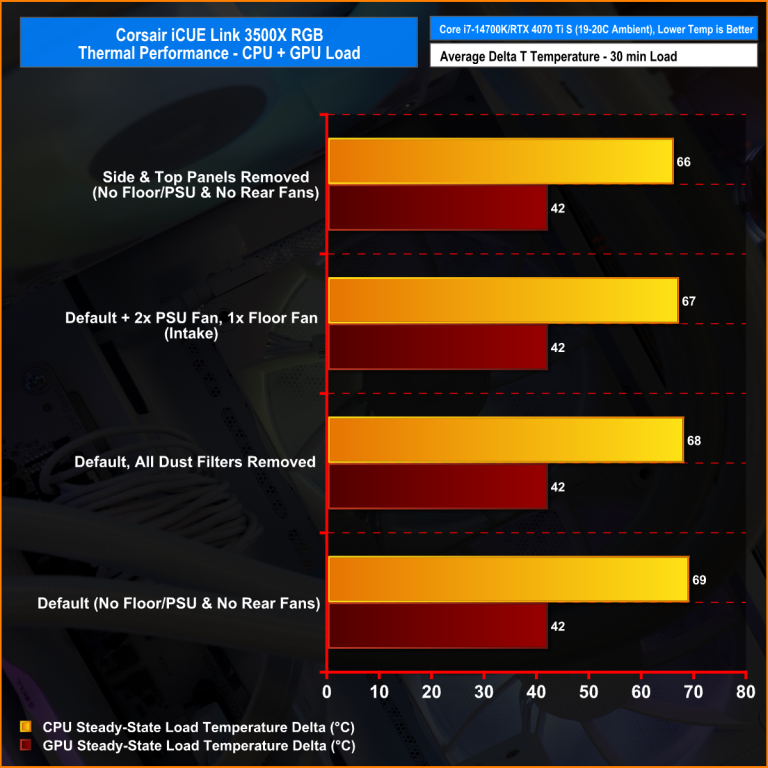

Quando instalar mais fans - que não vão mudar praticamente nada, vide no review do KitGuru,* entre 3 fans e 6 fans deu 2 graus de diferença no CPU; isso supondo que sejam fans de qualidade, com bom CFM e pressão; lembre se colocar nos CHA_FAN o CPU como "Q-Fan source".

No mais, a temperatura esta normal para um i7, para diminuir só WC custom e gabinete com airflow melhor, se bem que o do 3500X não é ruim.

* Estas temperaturas no gráfico são Delta sobre 20 graus da temperatura ambiente, ou seja, o i7-14700K ficou em 87-89 graus.

André F. Kasteller · 30 de dezembro de 2025

@1lokos Certo, fico mais aliviado. Meu desktop antigo tinha um i5 10400F e não chegava nunca nestas temperaturas de pico e isso me deixou um pouco preocupado. Falando nisso, estes picos ocorrem quando há também (obviamente) um pico de utilização do processador, como relatado no caso de loadings/fast travels, que chegam a apontar no HWMonitor utilização de até 140% dos cores (como pode ser visto no print último print postado). Isso também é normal de acontecer? Além disso, como mostrado o print da BIOS, na curva das velocidades das fans está para funcionar em 100% a partir de 70ºC. Isso faz com que, se houver uma oscilação de 60ºC para 80~90ºC, por exemplo, também suba abruptamente o RPM das fans de 1200 para 2000 para suprir esse pico de temperatura, correto? E isso faz com que seja tão perceptível e "barulhento" quando isso ocorre.

Sobre as 3x fans que adquiri, peguei da mesma marca do watercooler e das que vieram com o gabinete, no caso da Corsair, mas este modelo sem ARGB. Sabe dizer se são boas?
