Posiçao dos fans para melhor refrigeração do gabinete.

Mr.pastel de cabelo · 21 de março

Iniciante na montagem de Pc tenho um gabinete com 2 fans na frente,2 em cima,1 atrás,qual seria a melhor forma de fazer uma boa refrigeração?
exemplo 2 da frente jogando ar para dentro ou para fora o fan girando sentido horário joga ar para dentro ou suga o ar quente?

juhniu · 21 de março

opaaa
só seguir o exemplo
serve para gabinete aquário também

Mascote01 · 21 de março

41 minutos atrás, Mr.pastel de cabelo disse:

fan girando sentido horário joga ar para dentro ou suga o ar quente?

Eu entendi a tua pergunta, mas acontece que esse tipo de fan só é usado em sistemas industriais e além de caro, é muito muito raro encontrar em gabinetes de PC normais. As fans que conhecemos só giram para um lado, que é o sentido anti horário, o que faz elas jogarem o ar pra fora ou para dentro é a posição delas (pra frente ou pra trás), além disso também temos as fans "reverse" que ainda giram no mesmo sentido anti horário mas as pás são invertidas de forma que joguem o ar no para o outro lado (trás pra frente).

1lokos · 22 de março

Citação

Esse esquema acima não é a melhor opção para o uso de CPU cooler a ar tipo torre, é mais um caso de "efeito manada camera Sony". É adequado se usar radiador de WC na frente do gabinete, assim os fans no teto vão extrair o ar quente que sai do radiador.

Já com uso de CPU Cooler a ar, o fan no teto perto da frente vai puxar para fora parte do ar fresco que entra pela frente, antes que chegue na fan do CPU cooler, prejudicando o seu desempenho, isso foi comprovado em testes da NZXT e da Noctua. O fan mais atrás tem efeito positivo, extrai ar quente da região do VRM.

Já a Lian Li recomenda que caso use CPU Cooler a ar, não colocar nenhuma fan no teto do seu gabinete Lian Li 217. Inclusive criou "PLACAS DE FLUXO E AR ANTI-vazamento E PRESSÃO" para tapar os furos do teto do gabinete, que teve efeito de baixar a temperatura de um i9-14900K com CPU Cooler a ar. O Mr. Matt Lee (vídeo abaixo) passou a usar este tipo de placas (faz a suas com cartão plástico).

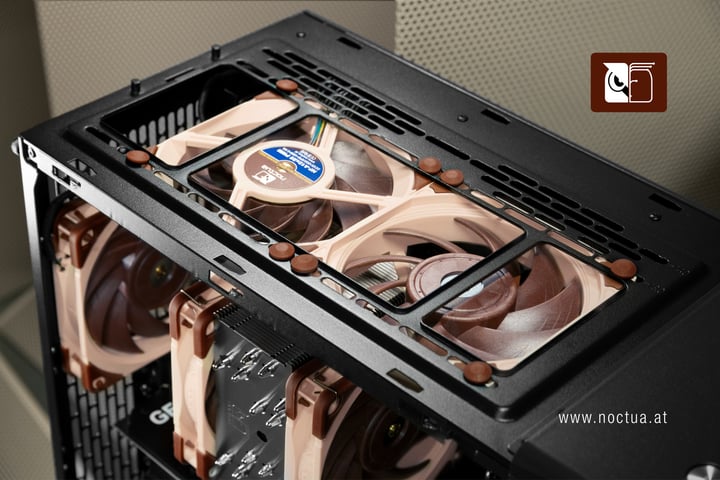

A forma que a Noctua recomenda colocar dois fans no teto para uso com CPU Cooler a ar, assim fica com uma boa pressão de ar fresco na frente do fan do CPU Cooler.

Um "Tech'Tuber" testou a sugestão da Noctua e comprovou - inclusive com fumaça: que no seu gabinete o fan no teto na posição/direção errada prejudica a temperatura do CPU.

Noctua Was Right: Top Exhaust Fans Can *HARM* Thermals ~ (A Noctua estava certa: as ventoinhas de exaustão superiores podem *prejudicar* o sistema de refrigeração.)

Agora, num CPU de baixo consumo a diferença de temperatura devido a esse fan sobrando e soprando na direção errada será irrelevante, embora comprar um fan a mais tenha sido dinheiro jogado fora.

Já que tem o fan, faça como os "pro" e use como entrada de ar - no teto.

Não, a velha máxima do "ar quente sobe" não tem relevância no limitado espaço interno de um gabinete - gabinete de PC não é balão de São João; o que importa é a velocidade com que o ar do interior é renovado.

Sugestão do Mr. Matt Lee para a orientação de fans para uso de CPU Cooler a ar aos ~6:00.

Hamood · 22 de março

2 horas atrás, 1lokos disse:

Esse esquema acima não é a melhor opção para o uso de CPU cooler a ar tipo torre, é mais um caso de "efeito manada camera Sony". É adequado se usar radiador de WC na frente do gabinete, assim os fans no teto vão extrair o ar quente que sai do radiador.

Já com uso de CPU Cooler a ar, o fan no teto perto da frente vai puxar para fora parte do ar fresco que entra pela frente, antes que chegue na fan do CPU cooler, prejudicando o seu desempenho, isso foi comprovado em testes da NZXT e da Noctua. O fan mais atrás tem efeito positivo, extrai ar quente da região do VRM.

Já a Lian Li recomenda que caso use CPU Cooler a ar, não colocar nenhuma fan no teto do seu gabinete Lian Li 217. Inclusive criou "PLACAS DE FLUXO E AR ANTI-vazamento E PRESSÃO" para tapar os furos do teto do gabinete, que teve efeito de baixar a temperatura de um i9-14900K com CPU Cooler a ar. O Mr. Matt Lee (vídeo abaixo) passou a usar este tipo de placas (faz a suas com cartão plástico).

A forma que a Noctua recomenda colocar dois fans no teto para uso com CPU Cooler a ar, assim fica com uma boa pressão de ar fresco na frente do fan do CPU Cooler.

Um "Tech'Tuber" testou a sugestão da Noctua e comprovou - inclusive com fumaça: que no seu gabinete o fan no teto na posição/direção errada prejudica a temperatura do CPU.

Noctua Was Right: Top Exhaust Fans Can *HARM* Thermals ~ (A Noctua estava certa: as ventoinhas de exaustão superiores podem *prejudicar* o sistema de refrigeração.)

Agora, num CPU de baixo consumo a diferença de temperatura devido a esse fan sobrando e soprando na direção errada será irrelevante, embora comprar um fan a mais tenha sido dinheiro jogado fora.

Já que tem o fan, faça como os "pro" e use como entrada de ar - no teto.

Não, a velha máxima do "ar quente sobe" não tem relevância no limitado espaço interno de um gabinete - gabinete de PC não é balão de São João; o que importa é a velocidade com que o ar do interior é renovado.

Sugestão do Mr. Matt Lee para a orientação de fans para uso de CPU Cooler a ar aos ~6:00.

Colocar o radiador na frente melhora as temperaturas do CPU, mas piora as da GPU.

Water coolers funcionam com um líquido refrigerante circulando em loop: ele absorve o calor do CPU no bloco e o transporta até o radiador, onde esse calor é dissipado.

Com o radiador na frente, as fans puxam o ar de fora através do radiador (que está mais quente que o ar ambiente). Nesse processo, ocorre a troca de calor, fazendo com que o ar que entra no gabinete já esteja aquecido.

A GPU, que depende do ar de dentro do gabinete para se resfriar, acaba utilizando esse ar mais quente. Além disso, o radiador age como uma barreira ao fluxo de ar devido à sua alta densidade de aletas, "barrando" uma parte da quantidade de ar que entra no gabinete.

Assim, a GPU sofre por dois motivos: ar mais quente e menor fluxo de ar.

O CPU se beneficia porque o radiador está utilizando ar de fora, que é mais frio. Isso aumenta a eficiência da troca de calor, fazendo com que o radiador dissipe mais energia termica do líquido, que retorna mais frio para o bloco, melhorando a temperatura do CPU.

Yan_ · 22 de março

@Hamood ímportante notar que o colega não recomendou colocar WC na frente, apenas informou que caso o setup envolva um radiador na parte posterior do gabinete, que aí sim os FANs de cima extraiam ar.

Mr.pastel de cabelo · 22 de março

@Hamood OK você questionou o post do amigo então qual seria a ordem mais correta.?

1lokos · 22 de março

Esse "wall of text" que postei acima refere-se ao caso de uso de CPU Cooler a ar, pois o OP não informou o tipo de cooler (ar ou WC) que usa no CPU (também não informou qual é).

Apenas justifiquei que os fans no teto como exaustor do gabinete são o complemento ideal para um radiador de WC colocado na frente, não que esta posição do radiador seja a mais recomendada.

Aliás, os furos no teto do gabinete existem justamente para a instalação do radiador de WC ali, sendo o melhor compromisso para as temperaturas do hardware como um todo. Recentemente a Lian Li inventou de tampar estes furos como forma de melhorar o desempenho do CPU cooler a ar.

Mais um exemplo do MDSFNT ("movimento dos sem fans no teto"), o Antec Flux Pro Noctua Edition, que no caso de uso de CPU Cooler a ar, o máximo que o teste do KitGuru (UK) recomenda é colocar um fan no teto, como admissão de ar, perto da frete... o que fica meio esquisito.
