Para quem domina esquema elétrico


ronnjef

Posts recomendados

Postado

Pessoal estou com uma questao me martelando e acho q vocês podem me ajudar.

Preciso fazer um circuito para ajudar meu amigo eletricista que funcione da seguinte maneira:

Um botao com um contato aberto apenas, ligara um motor ao ser dado um pulso. quando você der o segundo pulso o motor se desligara. No terceiro pulso se inicia o ciclo...

Obs: nao importa a qtidade de rele ou contator a ser utilizado. (menos rele de tempo)

Fiz alguns esquemas mas n consegui funcionamento correto, pois com 4 contator funciona mas tem hora q os contatos se perdem e entram ou nao ai ele se perde.:confused:

Se alguem poder nos ajudar ficaremos muito gratos.

Flws

Postado

Eu não gosto muito de SCR's...

Não tenho como te passar o esquema agora, mas se você ainda não resolveu seu problema, me avise pra que eu te mande o esquema de um projeto que fiz de uma chave ON/OFF igual a que você comentou!

Usa um CI 4050 e a saída pra acionar o motor a relé!!!

No aguardo

Postado

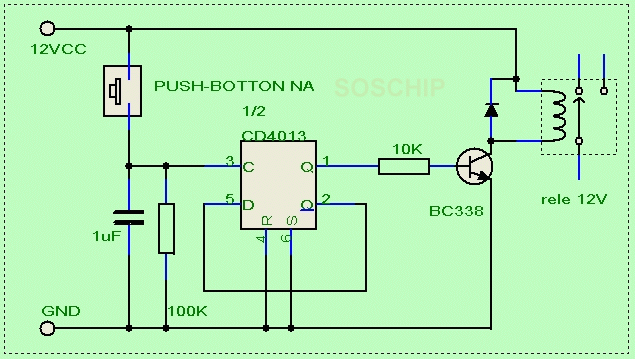

Ah! Esse circuito acima é melhor hehehehe

Se sobrar um tempinho, desenho no EWB e posto o meu aqui! É muito útil pra quem quer interfacear também!

Abraços

Postado

Nao da colegas... Isso é um desafio, tenho que ligar e desligar um motor apenas por contator e com um botar aberto.

É possível, mas ainda n cheguei ao circuito correto, se conseguir eu posto ai pra vocês darem uma olhada.

Valeu!
