Josnei Silva

@Renato.88 Realizei essas alterações e a simulação e não funcionou, por isso retornei com a pergunta. Talvez não tenha ficado claro a lógica do funcionamento no outro post.

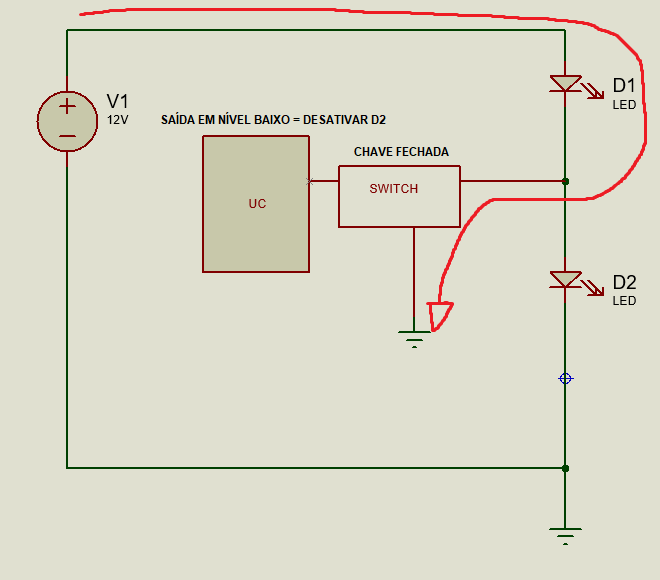

Pessoal estou fazendo um projeto de ativação de LEDs em que preciso ativá-los com a seguinte lógica: 1) Os LEDs estarão em série 2) LED D1 sempre estará aceso ao energizar o sistema, o SWITCH estará fechado e a corrente circulará somente em D1 e pelo SWITCH 3) Quando a saída de um Microcontrolador indicar a ativação de D2 o SWITCH deve abrir, assim a corrente circulará nos 2 LEDs Os LEDs são de potência alta, então pensei em usar MOSFET para fazer essa chave, porém não estou conseguindo bolar um circuito pra fazer essa função do SWITCH. No caso seria como uma chave "normalmente fechada". Alguém teria alguma ideia ou sugestão de circuito para essa função do SWITCH?

@Isadora Ferraz A questão é que preciso que um sinal alto no gate acenda o segundo led. Aí que está a dificuldade. Pensei em usar a seguinte configuração para a chave. Parece uma boa?

@Isadora Ferraz Primeiro LED: 1A/13,6V Segundo LED:1A/10,2V Usarei sim um driver, porém um dos requisitos é os leds estarem em série e essa questão da chave de ativação do segundo led. Estou pensando na questão da chave no momento. Basicamente, serão dois sinais de ativação dos leds. Sinal 1 ativa somente o primeiro led e a corrente circula no primeiro led e na chave fechada. O sinal 2 ativa uma chave, abrindo-a, assim a corrente circula nos dois leds, sem passar pela chave. O sinal 2 só será ativado quando o sinal 1 também estiver. Ambos são 12V.

@Renato.88 São leds de potencia, será usado um driver de corrente para alimentar. O fato de estarem em série é caso algum queime não consigo garantir a luminosidade minima(é um requisito), nesse caso os dois devem apagar. adicionado 2 minutos depois @Isadora Ferraz Existiria outra maneira simples sem usar o inversor(quando digo inversor é uma porta not)?

Qual a melhor forma de se fazer uma chave para acionar 2 leds em série que funciona da seguinte maneira: Ao aplicar nível alto a chave deve abrir e a corrente circular nos 2 leds. Em nível baixo a chave deve ficar fechada e a corrente circulando apenas no primeiro led. Pensei em usar um transistor npn em paralelo com o segundo led, e um inversor na base do transistor. Qual seria uma solução melhor?

@Sérgio Lembo Mas do jeito que está pode ocorrer algum problema? É normal os resistores esquentarem tanto assim?

@aphawk Medi as tensões. Leds vermelhos em série:2,27v-2,5v-2,24v-2,2v Resistor 10 ohm:2,97v Leds azuis em série:3,2v-3,27v Resistor 18 ohm:5,64v

Montei o circuito e os leds acendem bem, porém o resistor está esquentando muito(chega a queimar a mão). Há algo que se possa fazer para não esquentar tanto? 2 leds azuis em série: Resistor de 18 ohm / 2W 4 led vermelhos em série: Resistor de 10 ohm / 1W

@Tito Fisher Testei a ligação sem o mosfet e continua com pouco brilho, e a corrente fica em 90mA.

@Tito Fisher Tinha testado a configuração em série, mas na simulação os leds acendiam com pouco brilho e a corrente n passava de 120mA. Quanto a tensão que você usou para calcular o resistor em série(3,6V) devo usar a máxima ou a mínima que conta no datasheet? (3,2V a 3,6V)

Preciso acender leds de 1w azuis e vermelhos através de um sinal do arduino. Estou usando o circuito abaixo e calculei os valores e potências dos resistores. Alimentaria os leds usando uma fonte de 12v/2,5A através do chaveamento de um mosfet. Minha dúvida é: os calculos estão certos? Essa fonte aguentaria alimentar o circuito? Led Azul: R = (12-3,2)/350mA = 25,14 ohm -> Comercial = 27 ohm -> Pot = (12-3,2)^2/27 = 2,87 W Led Vermelho: R = (12-2*2,2)/350mA = 21,71 ohm -> Comercial = 22 ohm -> Pot = (12-2*2,2)^2/22 = 2,63 W Datasheet: LED AZUL: (3,2V-3,6V) -> 350mA LED VERMELHO: (2,2V-2,6V) -> 350mA
