Rafael Castanheira

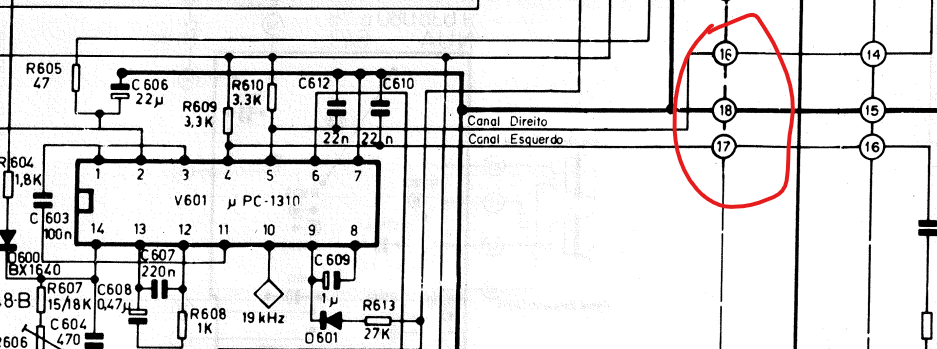

Então, no caso desse rádio, eu percebi que, ao invés do uPC1310, o rádio utiliza o uPC587C3. Com esse cenário, a minha conclusão foi a seguinte: eu liguei o sinal de áudio na saída do CI uPC587 nos pontos 16 (canal direito), 17 (canal esquerdo) e 18 (negativo). Já para ativar o módulo, eu conectei o positivo do módulo juntamente ao fio que conectava ao terminal 6 da chave seletora de AM/FM, onde a mesma fornece 12V e na sequência ele é convertido para 5V através de LM7805.

Olá pessoal, tudo bem? Estou tentando modernizar um rádio antigo, modelo San Francisco II (25W), para adicionar conectividade Bluetooth. Comprei o módulo VHM-314 e gostaria de substituir a função AM pelo áudio Bluetooth, mas estou tendo algumas dificuldades para entender como fazer essa modificação corretamente. Eu já tenho o diagrama elétrico do rádio e identifiquei algumas áreas que acredito serem relacionadas ao circuito AM, como o Pré-Decoder e a seção AM — V200. Minha ideia inicial é desconectar o áudio AM e injetar o sinal de áudio do Bluetooth, mas gostaria de uma orientação mais específica sobre quais componentes desativar ou modificar. Já para a alimentação do módulo VHM-314 estou usando um LM7805 para o fornecimento de 5V. Alguma dica sobre: Onde exatamente no circuito eu poderia desconectar o AM para inserir o Bluetooth? Qual seria o melhor ponto para inserir o regulador 7805 e alimentar o módulo VHM-314? Qualquer outra recomendação para fazer essa modificação de forma segura e funcional? Agradeço muito qualquer ajuda que possam oferecer! Se alguém já fez algo parecido ou entende bem desse rádio, toda orientação é bem-vinda. Obrigado!

Boa noite, Sou novo no assunto e gostaria da ajuda de vcs, meu tio tem um multímetro analógico e sem querer ele esqueceu de mudar a escala e queimou alguns resistores e eu fui conferir o estrago que causou e me deparei com um componente que eu nunca tinha visto, ele é parecido com um resistor porém só tem uma única faixa de cor que é preta e gostaria da ajuda de vcs para identificá-lo e como testá-lo.
