Mauro Rudnicki

O computador em questão tem um processador dual core E5300 2,6Ghz, 2 GB RAM, MB DG41WV e placa ethernet TP-Link Gigabit PCI Express. O XP reconhece a placa que está com o drive correto, envia os dados mas não recebe nada.

Bom dia pessoal, estou precisando de ajuda. esta semana formatei meu PC, sendo que a partição que está com o windows XP instalada não coneta à internet. O XP reconhece a placa de rede, que funciona perfeitamente no windows 10, mas nada de funcionar no XP! Já tentei de tudo que foi possível mas até agora nada, apesar de estar tudo configurado certo. formatei a partição como XP novamente mas o resultado é o mesmo. O que poderia estar acontecendo?

Liguei para o cliente que me "amaldiçoou" por ter comentado sobre alterar os ports (Port A como entrada e Port B como saída), dizendo que o projeto é dele e tem que ser do jeito que ele quer. Alegou que estou fazendo corpo mole, afinal ele me mandou o esquema na terça-feira de noite e mandou o programa para teste no sábado à noite, depois que insisti para testar o projeto antes de enviar o lay-out da placa pra ele, embora tive que me ausentar esta semana por três dias devido a alguns problemas particulares. O cliente pediu mais um monte de alterações nas placas o que implicaria em refazer tudo a partir do zero e quer tudo pronto pra amanhã. Achei mais prático largar de mão deste projeto. Peço desculpas a todos por ter tomado o tempo de vocês, mas nem sempre conseguimos agradar a todos

O que me resta é falar novamente com o cliente e expor a situação, já que ele me pediu apenas para fazer uma placa em função da caixa, o que resultou em duas placas, pois não há espaço suficiente para fazer algo como deve ser realmente feito. Só não deu pra fazer algo melhor pois o cliente me enviou o esquema cheio de falhas e queria tudo para ontem. Baixei um software que cria programas em Ladder ontem à noite, e a única coisa que é possível mexer é na palavra de controle do oscilador e mais nada. Vamos ver o que o cliente vai me dizer e seja o que Deus quiser.

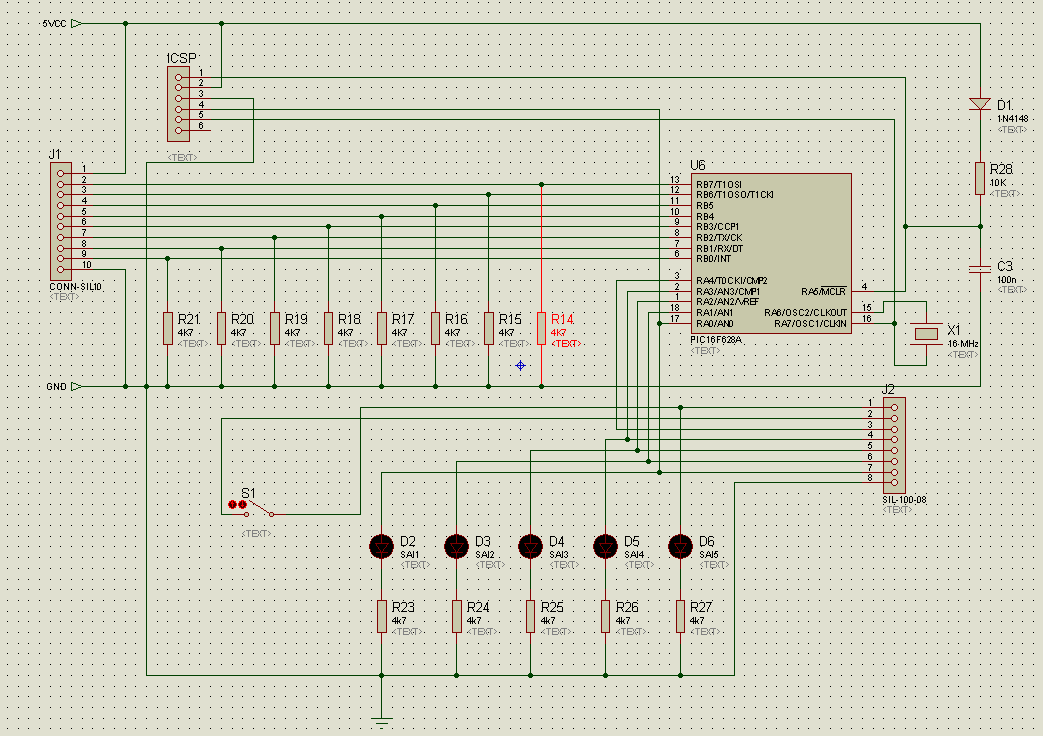

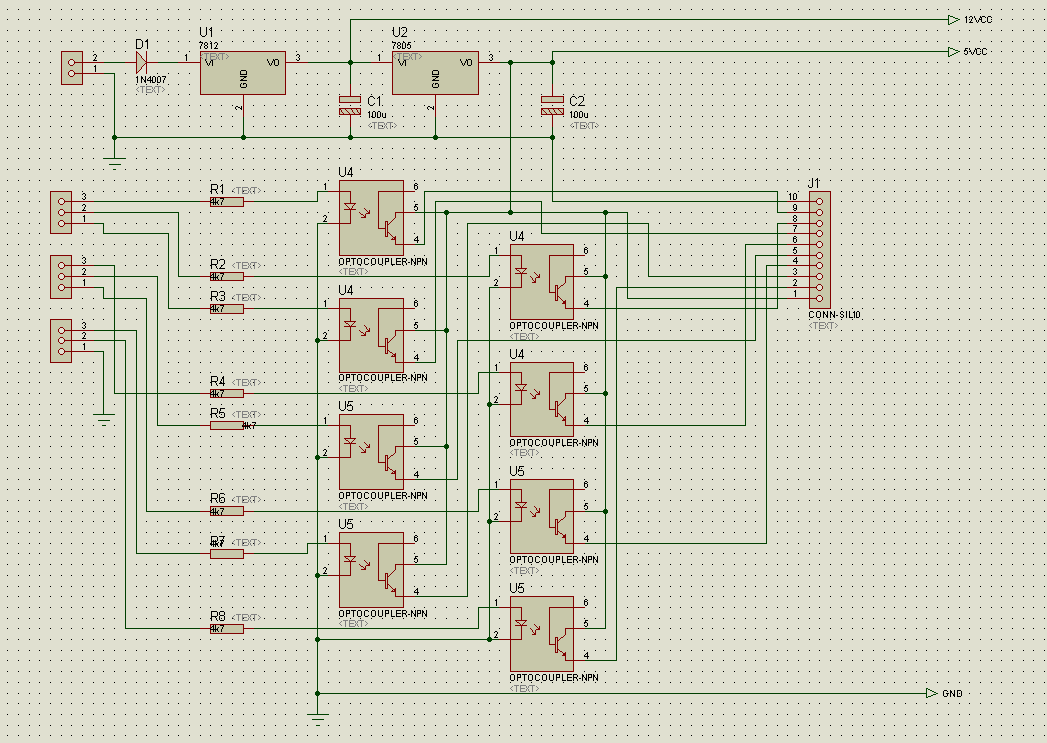

Liguei para o cliente, que me falou que o esquema é de um relé programável, o qual poderá mudar a programação quando necessário. Neste caso a situação complica ainda mais pois isto usará linguagem Ladder para escrever o programa e vai usar um PICKIT2 para gravar o PIC... Neste caso a solução teria que ser via hardware mesmo, mas não sei se será possível por software. Segue esquema e programa experimental que me foi enviado para testar. O cristal está com o valor errado, pois fui informadoque o valor do mesmo será de 20 MHz. TESTE.txt

O resistor de pull up não foi incluído, foi apenas o circuito básico. O lay out da placa foi feito a toque de caixa pois o cliente tinha pressa no mesmo, assim como continua tendo. Todos os pinos estão sendo usados, não há pino nenhum sobrando. Os relés estão em outra placa, já que o cliente me enviou a caixa para que a placa fosse feita para ela, motivo pelo qual não coloquei os diodos em paralelo com a bobina do relé. o cliente só me enviou o programa para estar na semana passada, e se eu soubesse onde mexer no programa para ajustar o TRISA4 eu o teria feito, mas não tenho experiência de programação em assembler ou linguagem C. Se fosse em VHDL não teria problema nenhum

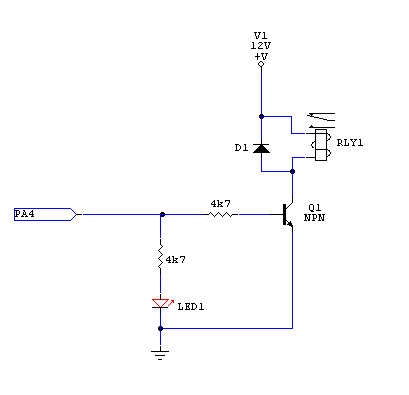

Coloquei o resistor de pull up, mas a saída fica ativa permanentemente. Segue esquema de como foi implentado o circuito. Os pinos do Port A que controlam a saída tem o mesmo esquema, apenas o Bit 4 do Port A está dando problema, o resto funciona como um relógio.

Olá pessoal! Estou com um problema que está me tirando o sono: um cliente me pediu um circuito utilizando um PIC16F628, usando todos os bits do Port B como entrada e os Bits do Port a como saída. Ocorre que as saídas deves ser acionadas em nível alto, mas o Bit 4 não fica em nível alto um a vez que ele tem o dreno aberto. Como fazer esta saída ficar ativa em nível alto? No hardware que o cliente pediu, as saídas acionam um relé e um diodo simultaneamente, sendo que um resistor de pull up teria utilidade para controlar o transístor em nível baixo. Alguém tem alguma sugestão que não envolva programação?
