Alguem pode me ajudar?

Olá, a uns tempos atrás eu usava uma fonte chaveada de 12v 50A na alimentação dos amplificadores dos meus Subwoofers, um belo dia, decidi exagerar no volume e a fonte pifou. quando ela queimou, reparei que o fan continuava em funcionamento, porém o led de funcionamento estava apagado, abri a fonte pra analisar os componentes e não havia sinal de queima no pcb testei a continuidade do trafo, indutores e ponte retificadora, todos estavam ok. o primario e secundário da fonte estavam ok, descobri tambem que o fan possui uma fonte interna dedicada pra ele, por isso que ele continuou funcionando apos a queima da fonte; presumi que os transistores chaveadores(IRFP 460) queimaram por causa da alta carga e fiz a troca dos mesmos e o problema persistiu. agora possuo uma nova suspeita, que seria o Ci controlador do PWM (TL494CN), ja que os outros componentes não apresentam queima e o secundario somente funciona se o sinal pwm estiverem entrando nos IRFP 460. seria possivel esse Ci queimar por causa da alta carga? se não qual pode ser o problema da minha fonte?

Esses dias fiz a aquisição de um cabo Dvi-D dual-link, a fim de substituir o meu cabo Dvi-d single-link. A minha Gpu é uma Radeon Xfx RX 480 RS, E o meu monitor é um Samsung P2370 Ambos os produtos possuem a conexão dvi-d dual-link Porém ai começa o problema, Com o cabo single-link, aparece a imagem normalmente sem nenhum problema Já com o cabo dual-link A imagem da bios aparece O ícone do windows com a animação de carregamento aparece, e depois disso mais nada, Parece que quando o sistema inicia não tem mais sinal de vídeo, O que pode estar acontecendo? (O driver de vídeo está sempre atualizado com a última versão) Sistema operacional: W10 pro 64bits

@WOZ Dods vou testar quando chegar em casa, já que é possível redirecionar, então eu preciso que ele redirecione o sinal depois que passar pelo Equalizer APO, Ja que ele é um app stand alone, todo sinal de audio passa por ele antes, espero que o driver da realtek não fique em primeiro plano

@WOZ Dods Sim, eu consigo selecionar quais canais irão para o spdif e quais vão para a saida analogica? por exemplo: canais frontal,central e surround pelo spdif, e o canal subwoofer pela saida analógica.

Gostaria de uma ajuda pra solucionar este meu problema em meu computador, eu possuo um sistema de som "personalizado" de alta qualidade, porém estou tendo alguns problemas relacionado a interferência nos cabos, primeiramente vamos listar os equipamentos e software que utilizo: Computador: Cpu: Amd phenom II x4 965 (overclocado para 3,9ghz) Mem ram: (3x4gb) 12gb Markvision ddr3 1333mhz Mobo: Asus m5a97 PRO SSD: Crucial MX300 OS: Windows 10 pro (o resto das configurações não faz diferença no processamento de audio) Audio: on board Sistema de som: Home theater: Samsung ht-d450k/zd (obs: não utilizo o subwoofer que acompanha o produto)(Possui suporte para Rca(2.0) e SPDIF Optico) Subwoofer: 2x Fb audio 8" 250w 4ohms (ligados em paralelo) Amplificador: Taramps T800.1 - 2 ohms (somente Rca) Software de gerenciamento: Equalizer APO 1.2 em meu sistema, eu ulilizo o home theater para via de medios e agudos, e o subwoofer obviamente para via de graves ambos por cabo Rca, Para que o sistema funcione eu necessito de setar o audio do computador em 5.1, para que a saida sub funcione corretamente pela saida analogica o uso do Equalizer APO, Seria de atrasar o canal do subwoofer em 75ms( pois o home theater possui um delay de processamento de audio e o som não fica alinhado entre os dois), mixar os 5 canais em 2 para o home theater, pois o HT possui somente uma entrada estereo em rca e equalizar as duas vias e fazer os devidos cortes de frequência. Ate aqui, o sistema funciona perfeitamente(ou quase) os cabos rca utilizados são bem baratos, e na via do home theater apresenta interferências no audio. Como o cabo optico ele transmite as informações atraves da luz, então ele não esta sujeito a interferencias eletromagneticas ou mal contato Alem da qualidade do audio entregue, ser infinitamente melhor, Mas quando eu utilizo o cabo optico, os meus subwoofers não funcionam, pois eu preciso de setar o audio de 5.1 para spdif optico dentro do windows alguns dias atras, eu consegui espelhar o audio entre a saida optica e analogica, eu utilizei um programa chamado: Virtual audio cable. porém para funcionar, o aplicativo tem que estar sempre aberto, ele não inicia junto com o windows, e quando reinicia o sistema, perde toda a configuração tornando inviavel para mim, Resumindo, eu quero utilizar o cabo optico no lugar do cabo rca na via do home theater, e continuar usando a saida sub analogica alguem conhece algum programa ou driver que faça esta função de espelhar o audio de algum dispositivo em outro, ou ate mesmo uma configuração dentro do windows, ou algum usuario experiente no app Equalizer APO?

@Renato.88 Vish, o projeto ta indo pra um lado muito mais complicado que pensei kk, que outro projeto "legal" que eu iria conseguir montar usando as peças desse inversor? uma coil gun, tesla coil etc.. tenho aqui 8 irf640, um banco enorme de capacitores, 2 retificadores, alguns resistores 4 trafos chopper e os transistores de chaveamento

@Renato.88 a alimentação é feita com um tape central? no caso uma fonte simétrica?

@Renato.88 digamos então que eu tenha uma alimentação de 180Vdc, se eu usar o Ci que você me disse,que modula o sinal analógico em pwm e jogar nos mosfets, eu iria conseguir uma senoide na saida?, eu iria conseguir diminuir essa tensão reduzindo a amplitude do pwm que entra nos mosfets?

@aphawk Creio eu que essa tensão de 200V esteja errada, eu tenho que medir a tensão no capacitor, com o inversor alimentando alguma carga, mais no momento não possuo um multimetro pra isso, talvez o capacitor tenha esse valor pra poder suprir algum pico, porque não faz sentido, o inversor ter uma fonte de 200V e na saida dele ter uma tensão de 127V

@aphawk o uso seria voltado para subwoofers, então de 200hz pra cima não tem utilidade pra mim, mas, mesmo nessa faixa de 20 a 200, precisaria de um excitador melhor? adicionado 7 minutos depois @Renato.88 creio eu que com uma carga mais baixa na saida, a tensão deve cair, diminuindo o pico, sobre o circuito integrado, onde eu posso encontrar ele? posso colocar o sinal de saida dele, nos irf 640, ou vou precisar de outro transistor? pretendo usar ate uns 1000w desse projeto

@Renato.88 essa é a minha intenção, reaproveitar as peças que o inversor tem, no caso o mais "difícil" eu já tenho pronto, que seria elevar a tensão de 24V DC Para 200V DC, eu queria saber como eu vou modular esses 200V em AC numa Faixa de 20 a 200HZ(o uso seria voltado para subwoofers) Usando esses IRF 640, ou eu teria que montar um outro circuito pra essa finalidade? adicionado 18 minutos depois @Isadora Ferraz a minha intenção é alterar o circuito para que ele funcione como um amplificador, eu iria só aproveitar a parte da placa que eleva de 24V DC para 200V DC, o resto eu iria modificar/aproveitar os componentes pra conseguir montar esse amplificador classe D

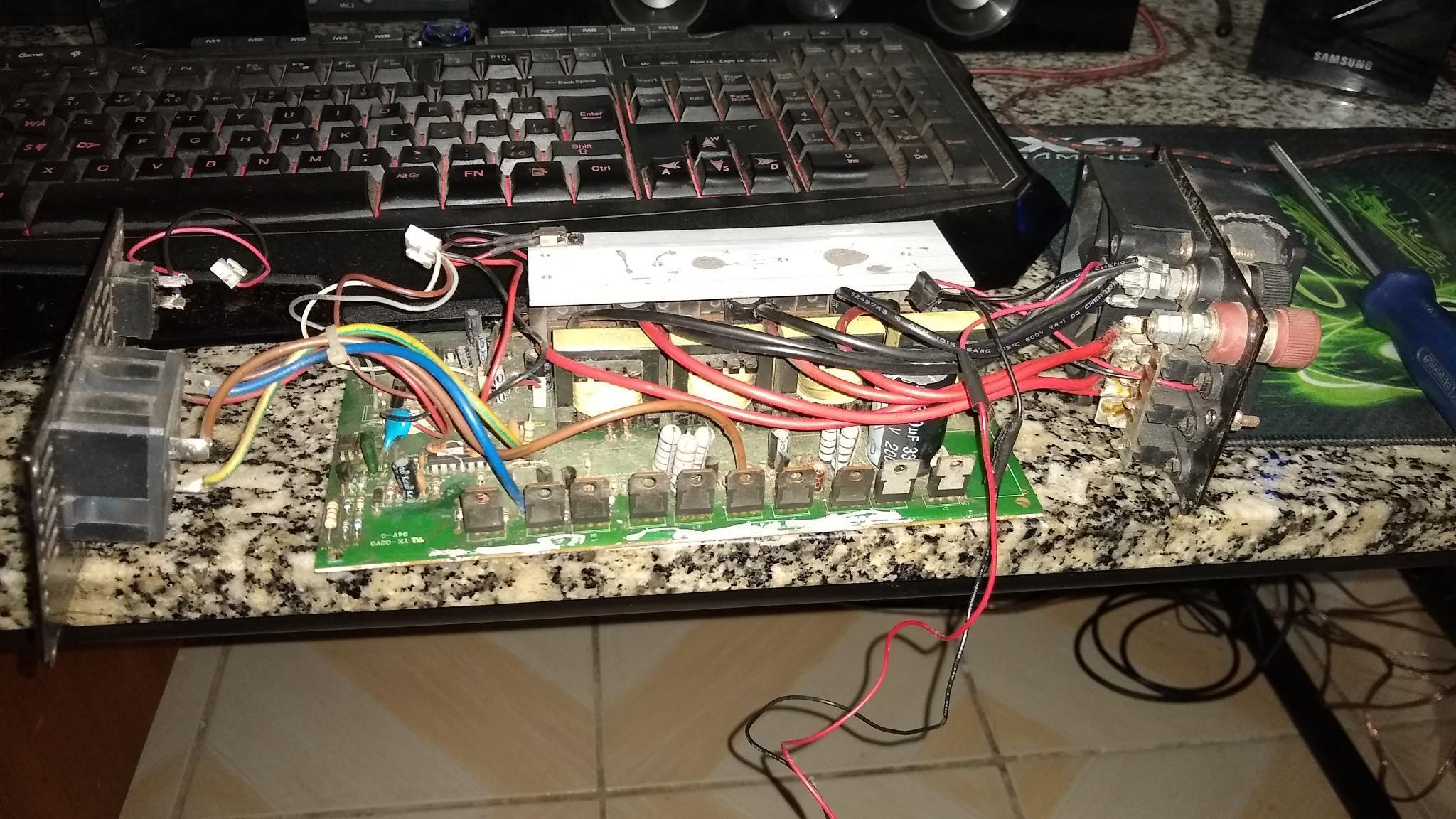

Olá, Sou novo aqui no fórum e tenho um projeto um pouco ousado, Eu tenho um inversor de tensão da hayonik 24V/127v 1000w Onda modificada, e quero transformar ele em um amplificador de audio de alta potência. Com o conhecimento basico que tenho em amplificadores, sei que precisamos de elevar a tensão de entrada através de chaveamento,passar por trafo chopper ou um toroide, retificar, e modular ela com transistores de acordo com o sinal desejado, no caso seria sinal musical. na placa eu ja identifiquei os estagios de chaveamento, saida dos trafos Chopper,que são 4 ligados em serie, e a parte da retificação e o capacitor pra filtragem(futuramente vou aumentar a capacitância, com um banco de capacitores que montei(banco de 200V 3500Uf) a placa é separada originalmente em 2 partes, onde um lado é o chaveamento com os trafos,e o outro, a parte de modulação da tensão em 60hz onda modificada, as 2 partes são unidas somente por 3 opto-acopladores(cuja a função no circuito eu desconheço, talvez pra controle de pwm do chaveamento,amplitude da onda,de acordo com a carga no inversor, etc). na parte de modulação, ela é composta por transitores de efeito de campo os IRF 640, e queria saber se posso e como usar eles pra essa finalidade pois a "base" para montar esse amplificador eu ja possuo, que seria a parte de elevação da tensão (que por sinal é alta, 200V(presumo que seja essa tensão por causa do valor do capacitor que é de 200V)) Alguém poderia me ajudar nesse projeto? agradeço desde já! se desejarem fotos da placa e componentes, é so pedir!
