ailton759

obrigado, vou fazer a troca .

Boa tarde Renato, saberia me informar qual diodo seria o melhor para este relê?

Som está saindo normalmente, somente em uma das caixas que sim esta mais baixo que a outra , mas deve ser algum amp op ou transistor

Achei esta regulagem de tensão que cai para 25V, ... E outro coisa que verifiquei que na saida dos falantes esta saindo 16v em corrente alternada na saida L e na saida R 7 volts tambem alternada .... porém esta ultima com som mais baixo...

vou verificar os capacitores, se estão ok e o motivo pela qual está dando esta diferença entre o positivo e negativo da simetria

Verifiquei e as tensões simetricas e estão diferentes, + 41 e - 36 V , será que pode ser este o motivo ?

voce diz na saida das caixas, e voltando até a saida do ci?

Será que este capacitor e resistor seriam para filtros ?

Desconectei os fio que sinal de audio que vai para a potencia e mesmo assim quando ligo o aparelho ele dá esse soco nos alto falantes, tanto quando ligo quanto quando desligo o aparelho, deve ser algum problema em capacitor como o amigo anterior mecionou, agora basta saber qual,terei que verificar no esquema .

Então mas isto não aconteceu antes, e agora começou a acontecer Poderia ser algo relacionado a aterramento?

@.if Sim realmente, a função dele serve para desarmar relê e para som das caixas quando liga fone de ouvido, ele está funcionando normal desliga e liga som da caixa quando coloco fone de ouvido? Mas será que ele não tem algum retardo quando liga o aparelho ou desliga para não ocorrer barulho? Vou testar os capacitores e resistor da saída da potência para verificar

bom dia!!! poderiam me dar uma ajuda sobre o funcionamento deste circuito de proteção com relê, que libera e bloqueia a saída de áudio para as caixas de som. pois o que acontece é que o relê está armando no momento que ligo o aparelho, e quando desligo o aparelho ele desarma bem depois, ocasionando um barulho nos auto faltantes quando ligo e quando desligo (tipo pico na saída dos falantes) . pois se o relê tiver um retardo para acionar quando o aparelho for ligado, o barulho não sairá na caixa, e quando desligar o aparelho o relê já desarmar de imediato também não haverá o barulho nas caixas. gostaria de uma explicação do funcionamento deste circuito. Sansui-AX-950 Principal.pdf

entendi, mas obrigado pelo apoio O problema é este, não tenho.

O problema é este, não tenho.

O lc 7536? mas se for microcontrolador, acho que precisa de gravação, porém achei somente china para compra, porém só de grande quantidade . Teria alguma forma de saber se esta saindo sinal do controlador de volume e indo para os amp operacionais ?

Sim ja testei sem motor com outro potenciômetro novo, o que percebi que mudou foi que o volume alterou antes de 1/3 de volta, o que acontecei com o velho que volume só subia para maximo com aprox 1/3 volta. Nao me recordo se ja medi, mas vou testar novamente mais tarde , caso for ci, seria possivel gravar ele novamente ?

Sim ele esta funcionando corretamente, varia de 0v inicio até 4,90v no final curso potenciômetro.. e esta tensão vai para o microcontrolador que posterior envia para controlador de volume lc75366 e sai para amp op 4558 que vai para potencia , porém não sei se esta enviando sinal para ele, pois o controle do volume só vai para o máximo e não altera gradativo.

Este sim é encoder que faz parte da equalização .... o potenciômentro está em outra placa que vou postar aqui Sansui-AX-950-Service-Manual NOVO (1)-páginas-20.pdf No potenciômetro chega 5 v, que regula esta tensão de acordo com posição do potenciômetro de 0v ate 5v que envia o valor da tensão para o microcontrolador que transforma o valor da tensão em sinal que vai para controlador de volume eletrônico lc7536 e posterior para amp op.

Esta aqui.... parte do microcontrolador Sansui-AX-950-Service-Manual NOVO (1)-páginas-21.pdf

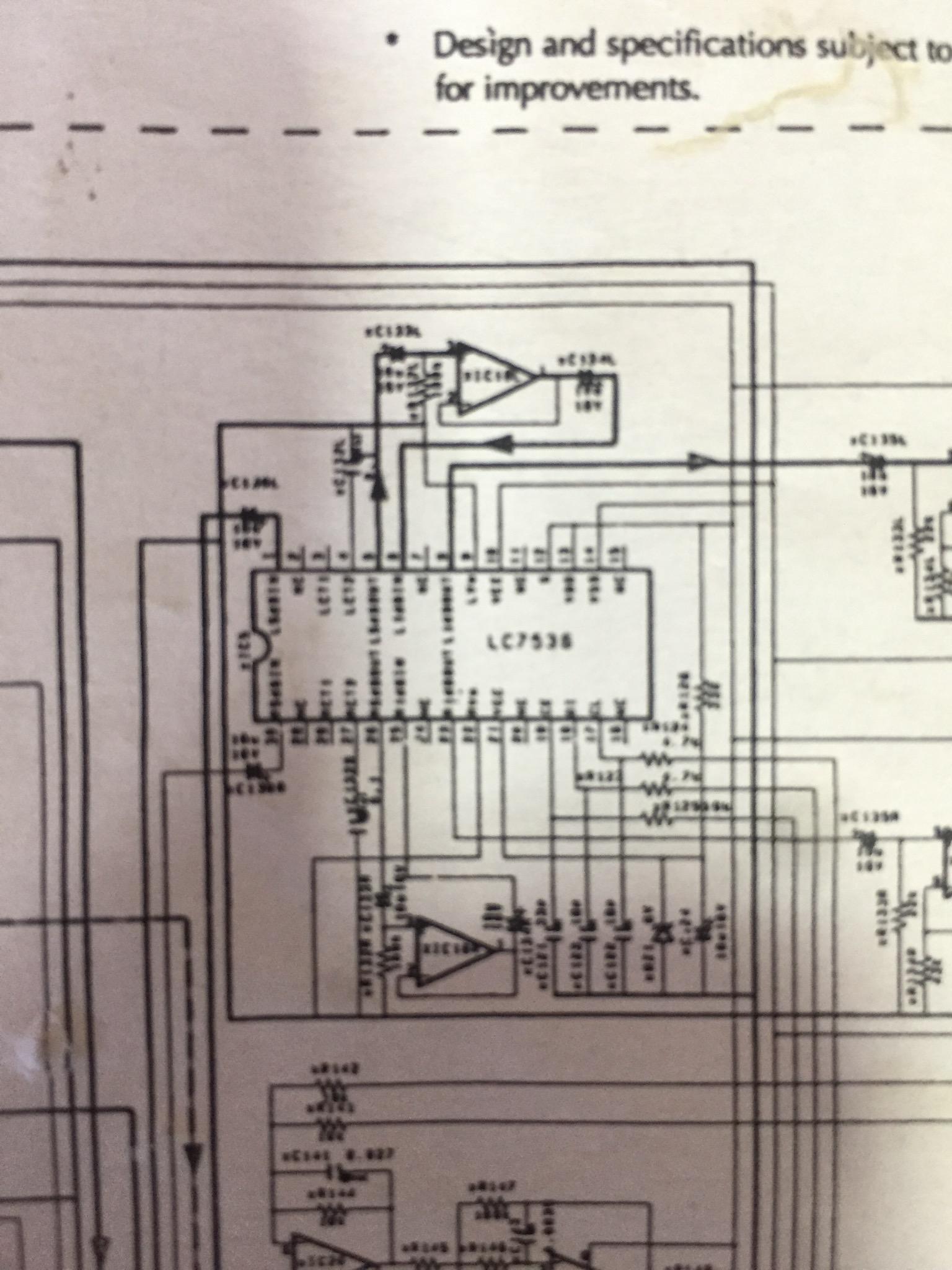

bom dia!!! sou formado em eletrônica porém não atuo na área, e estou tentando resolver o problemas de volume em um aparelho de som. pois o que acontece que o volume dele não aumenta de forma gradativa, pois quando giro potenciômetro, em torno de 1/3 de volta o aparelho já da um salto no volume para o máximo, e mesmo girando ate o final não altera o volume , somente quando volto para menos de 1/3 de volta que ele volta a silenciar. já troquei potenciômetro e permanece do mesmo jeito, o aparelho usa controle de volume eletrônico de 2 canais lc7536, que posterior encaminha para amp operacional njm2068 e posterior 2558 que enviar para amplificador, precisava de uma ajuda para saber onde amplifica volume que vai para a potencia, se vai para os amp op 2068 e 2558 ou se altera antes . segue abaixo esquema. placa principal.pdf placa surround sansui.pdf

Já testei estão todos bons , e está saindo tensão normal do potenciômetro, que vai para microcontrolador, a tensão entra variada no microcontrolador que altera o sinal do pulso que manda para Ci o que controla o volume , problema está entre o microcontrolador e ci lc7536 que não está controlando volume corretamente

Potenciômetro comum , porém ele tem 4 terminais que um terminal é Loudnes , já testei e toquei ele coloquei novo e que mudou é que ele aumenta sim para máximo antes de 1/3 de volta mais fica mesmo jeito ele manda tensão normal de 0 a 5v para o microcontrolador quando giro ele porém da esse pulo som Então Renato ele potenciômetro comum com fímbria não é encoder, e ele está medindo normal testei multímetro e entra 5 v e quando vou girando ele tem saúde 0 v e vai subindo gradativo quando giro vai até 5v, a única diferença é que ele é motorizado mais isto não interfere em nada

boa noite , sou formado em eletrônica e estou tentando resolver um problema em um aparelho de som japones que tenho já algum tempo, pois ele estava parado e agora quando fui mexer nele, percebi que esta com problemas no controle de volume do som, pois quando vou girando o potenciometrio ele nao altera o volume, somente quando esta na posição de aprox 1/3 dele é que o som vai aumentar, porém ele vai para o volume maximo, e nao altera e quando volto ele quase zera o volume, gostaria de uma ajuda para tentar resolver este problema; pois verifiquei pelo esquema elétrico, que chega uma tensão de 5v no potenciometro, e quando ele é acionado controla a saida de tensão de 0v até 5v e esta tensão de saida vai para o um microcontrolador marca mitsubishi (m38173m6-227fp) , que posterior transforma em dados seriais e envia este sinal para um ci de controle de volume eletrônico (lc7536) que por fim controla o volume dos alto falantes. gostaria de saber se alguem ja teve algo parecido com estes microcontroladores e controles de volume eletrônico que possa me dar ajuda , segue abaixo esquema 1348210169_sansuiax-950(1).pdf 1556600912_microcontroladorsansui.pdf
