Tudo que ailton759 postou
-
Outro Reprogramar microcontrolador de micro system
ailton759 respondeu ao tópico de ailton759 em Eletrônica
Potenciômetro comum , porém ele tem 4 terminais que um terminal é Loudnes , já testei e toquei ele coloquei novo e que mudou é que ele aumenta sim para máximo antes de 1/3 de volta mais fica mesmo jeito ele manda tensão normal de 0 a 5v para o microcontrolador quando giro ele porém da esse pulo som Então Renato ele potenciômetro comum com fímbria não é encoder, e ele está medindo normal testei multímetro e entra 5 v e quando vou girando ele tem saúde 0 v e vai subindo gradativo quando giro vai até 5v, a única diferença é que ele é motorizado mais isto não interfere em nada -
boa noite , sou formado em eletrônica e estou tentando resolver um problema em um aparelho de som japones que tenho já algum tempo, pois ele estava parado e agora quando fui mexer nele, percebi que esta com problemas no controle de volume do som, pois quando vou girando o potenciometrio ele nao altera o volume, somente quando esta na posição de aprox 1/3 dele é que o som vai aumentar, porém ele vai para o volume maximo, e nao altera e quando volto ele quase zera o volume, gostaria de uma ajuda para tentar resolver este problema; pois verifiquei pelo esquema elétrico, que chega uma tensão de 5v no potenciometro, e quando ele é acionado controla a saida de tensão de 0v até 5v e esta tensão de saida vai para o um microcontrolador marca mitsubishi (m38173m6-227fp) , que posterior transforma em dados seriais e envia este sinal para um ci de controle de volume eletrônico (lc7536) que por fim controla o volume dos alto falantes. gostaria de saber se alguem ja teve algo parecido com estes microcontroladores e controles de volume eletrônico que possa me dar ajuda , segue abaixo esquema 1348210169_sansuiax-950(1).pdf 1556600912_microcontroladorsansui.pdf
-
Sistema proteção saida som Sansui
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
JA Havia trocado anteriormente, o que estou achando estranho estar chegando 41V no resistor antes do relê, e após resistor 560r tem queda tensão para 28V só que o relê é de 24v, será que pode ser isto ? Verifiquei a ponte retificadora e está saindo tensão retificada -36 e +41 o correto não seria sair valores iguais negativo e positivo -36 e +36? Pois no esquema na trilha menciona 36v e não 41V. -
Sistema proteção saida som Sansui
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
Boa tarde, verifiquei que o problema estava no Ci stk4164mk2, ele estava com 35v no pino 10, ao invés de 0v toquei ele e o relê voltou a funcionar , porém agora quando desligo aparelho ele está demorando para desarmar e está fazendo barulho TUMM nos alto falantes que deve ser da descarga dos capacitores. -
Sistema proteção saida som Sansui
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
Esta trilha segue para outra placa que é do amplificador da saída dos alto falantes do surround, esta trilha envia sinal para desarmar os relês para cortar o som dos alto falantes, e esta funcionando normal, quando está ligado o aparelho ele sai som normal nos alto falantes do surround, e quando conecto o fone de ouvido no jack, ele desliga o relê dos alto falantes surround, e quando tiro arma novamente e volta som, nesta parte funciona normalmente, apenas no relê dos alto falantes frontais que não está armando o relê -
Sistema proteção saida som Sansui
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
No Anodo do diodo tem 36V e no transistor nao me recordo se dá 36v tambem ou 0v -
Sistema proteção saida som Sansui
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
Então, mas ele não está com tensão na saída , as saídas do CI estão normais, está funcionando corretamente saindo som, liguei as caixas no terminal do rele e estão normais, só não esta armando quando aparelho é ligado . Corretamente, me expressei errado quanto a proteção, ele apenas desarma o relê que vai para caixa som quando coloco o fone de ouvido e quando desligo aparelho ele desarma o relê para não haver descarga nos alto-falantes de barulho tummm. Ele estava jampeado e está saindo som normalmente nas caixas. -
Sistema proteção saida som Sansui
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
foi verificado, e esta normal, pois os relês da parte das caixas surround estão desarmando normalmente quando conecto fone de ouvido. -
Sistema proteção saida som Sansui
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
APARELHO JAPONES SANSUI ,. -
Bom Dia a todos!!!! Estou com um aparelho som com um problema na PROTEÇÃO por relê que libera ou interrompe a saída de áudio para as caixas de som, pois quando ligo o aparelho o relê não está se armando para sair áudio nas caixas som, já testei o relê fora da placa e esta funcionando normalmente, gostaria de uma opinião do funcionamento dos transistores do esquema dele, pois no terminal do relê chega tensão, porém não tem aterramento para que seja ativado .
-
Aparelho som Sansui com problemas volume
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
entendi, obrigado pela ajuda . -
Aparelho som Sansui com problemas volume
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
Mas se encontrar o Ci, nao seria possivel programar ele internamente? Pois achei este ci na china, porém ele virá sem programação interna, porém no esquema eletrico mostra o diagrama e funçoes do ci. -
Aparelho som Sansui com problemas volume
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
Mas acredito que o problema esteja no microcontrolador que transforma os dados do potenciômetro em dados seriais e encaminha para o CI que regula o volume LC7536 -
Aparelho som Sansui com problemas volume
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
Então já medi e não tem , nas duas extremidades 1-3 da 129K, do pino 1 ao 2 vai do 0 a 129K sentido horário, e pino 2 ao 3 vai de 129k a 0 sentido anti horário, a única diferença é o valor dele que é 150K B e está dando 129K., coloquei outro potenciômetro novo e ele também está do mesmo jeito , som quase zero e quando giro um pouco sim vai volume máximo , não -
Aparelho som Sansui com problemas volume
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
@Ricardo S Ferreira Olá Ricardo , mesmo ele dando valor proximo ao ao valor do potenciometro pode estar a aberto? -
Aparelho som Sansui com problemas volume
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
@BCP Boa noite, entao fiz os testes fora da placa e o potenciometro de 150k B, está dando valor de 128k do pino 1 para 2 e 3 para o 2 tambem 128k, deve ser por causa da % tolerância , então se for ver pela lógica esta funcionando corretamente. Mas depois dos terminais do potenciometro ele vai até um microcontrolador conforme foto abaixo, e que posterior eu creio que vá para os ci LC7536 que recebe os sinais para alteração do volume. -
Aparelho som Sansui com problemas volume
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
@BCP @BCP Então , fui medir ele novamente , e percebi que ele traz resultado de 75k até final , outros terminais ficam travados em 62k e outros em 78k , poderia me ajudar a testar ele ? -
Aparelho som Sansui com problemas volume
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
@BCP duro que não acho este potenciômetro 4 terminais de 150k -
Aparelho som Sansui com problemas volume
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
Boa tarde, nao o potenciometro é comum de 150k B com fim, porém com 4 terminais por ser estereo, porém ele fora da placa esta funcionando normal, porém quando esta no inicio fica com o som baixo quase zero, e quando girou um pouco ele para aumentar ele ja aumenta de uma vez e som parece que vai voume maximo . Sai sinal do potenciometro, entra em microntolador M38173M6-131FP, que sai sinal e vai ci controlador de volume LC79366 -
Aparelho som Sansui com problemas volume
ailton759 postou um tópico em Equipamentos de som e home theaters
Boa Tarde a todos, sou técnico em eletrônica tenho um aparelho de som da Marca Japonesa Sansui, porém estou com problemas nele, que ao acionar o potenciômetro, sai do mudo e vai para um volume alto, não sendo possível ajustar o volume de forma gradativa quando giro o potenciômetro. Ele usa uma placa com controle de volume por CI LC7536, queria ajuda de quem ja tenha deparado com algum problemas parecido com este . -
Capacitor filme pode ser trocado por Poliester
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
Obrigado pela informação -

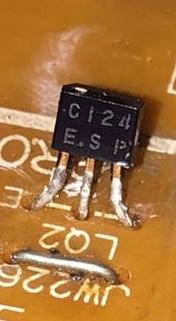

Boa noite a todos , gostaria de saber se alguém sabe outro transistor similar ao DTC124ES , pois não estou conseguindo localizar este .
-
Aparelho Som Sansui, nao aumenta volume
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
OK, FIZ ISTO, LIMPEI E LEVANTEI AS ASTES.... VOU VERIFICAR POSTERIOR -
Aparelho Som Sansui, nao aumenta volume
ailton759 respondeu ao tópico de ailton759 em Equipamentos de som e home theaters
entendi, obrigado, vou sou seguir o canal da esquerda testando os componentes para ver se acho alguma anomalia...
