Talita Ester

Oi, tenho uma dúvida a respeito do cálculo do duty cycle. Até onde eu sei, deveria calcular a tensão minina e máxima do potenciômetro, calcular a diferença entre ela e a tensão inicial (0,5) e aí eu encontraria o tempo on, podendo fazer ton/T e encontrar a razão cíclica. Se eu seguir esses passos, chego a uma faixa de operação de 0 a cerca de 13%, o que me parece um valor bem estranho. Alguém pode me confirmar se está certo ou onde eu errei? Grata desde já. Obs: na questão pede que seja considerado uma faixa de tensão de 0,5 até 3,5, por isso que deve ser diminuído 0,5 da tensão do potenciômetro.

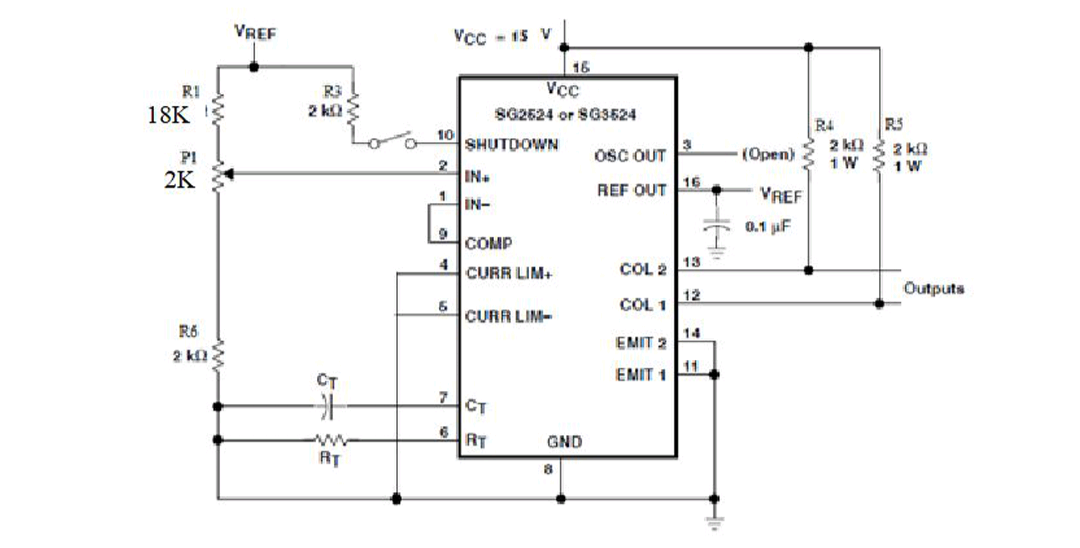

Alguém pode me ajudar a responder algumas questões? São sobre o funcionamento do sg3425. As questões estão em anexo, sobre a primeira pergunta da parte um, deve ser considerado um RT de 1,8 e aí deve ser encontrado o CT e o tempo morto. Qualquer ajuda será gigantesca, agradeço desde já ATIVIDADE 01_2021_EP.docx.pdf
