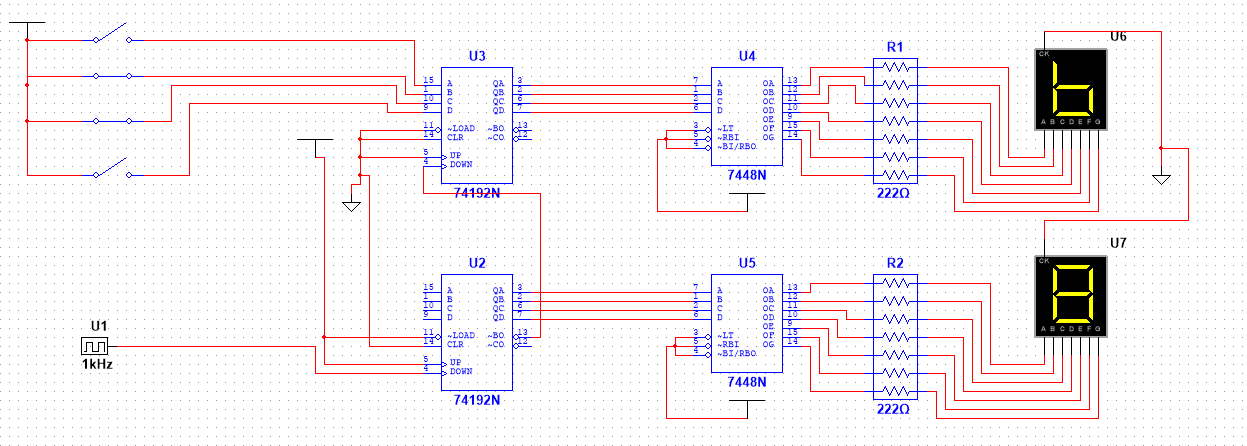

O meu muito obrigado pela resposta. O contador ascendente de 0 a 60, já consegui colocar a funcionar... liguei as 2 entradas de uma porta "AND" às saídas B e C do 74192 (que vão para o descodificador BCD e a saída da porta ao reset e funciona como pretendido. Agora a fase seguinte do trabalho seria a contagem decrescente de 60 a 0. Fiz as ligações, em que utilizei um dipswitch para fazer o preset, mas pelos vistos não acertei, pois a contador das dezenas é preguiçoso e não se mexe e não consigo identificar o erro com o meu nível super básico de conhecimento. Já agora, anexo uma foto de circuito que montei no multisim e caso não seja pedir demais a algum dos experts que aqui (que inveja!!! kkkkkk) que possam sem incomodar muito a sua vida dar uma vista de olhos, agradecia muito. Talvez consigam detetar o erro e poder ajudar. Além do agradecimento peço igualmente desculpa pela maçada. Obrigado de coração!

Desde já o meu muito obrigado pela resposta. Efetivamente ainda é muito complicado para mim entender o processo., mas agradeço muito a atenção dispensada.

Desde já o meu muito obrigado pela resposta. Não querendo abusar da sua boa vontade, é possível desenvolver tal circuito com portas lógicas, sem recorrer a nenhum componente já feito? Pois um dos requisitos do trabalho é não utilizar mais nenhum componente. No simulador, temos de usar portas lógicas para fazer essa limitação e posteriormente na prática é que temos de montar com componentes físicos. Obrigado, uma vez mais!!!

Boa tarde a todos! desde já o meu pedido de desculpas por estar a incomodar, mas realmente o meu desespero é grande. Encontro-mo a frequentar um curso de gestão de produção e um dos módulos que estamos neste momento a lecionar é de sistemas digitais. O nosso trabalho de avaliação é desenvolver no multisim e posteriormente em placa de ensaio, um circuito que faça a contagem ascendente e descendente de 00 a 60 e de 60 a 00 com recurso a um interruptor para efetuar a seleção. Os componentes a utilizar são: CI 74192 como contador; CI 7447 como descodificador Display de 7 segmentos de ânodo comum Já fiz parte do circuito conforme a imagem que anexo, que faz a contagem ascendente de 00 a 99, mas estou com dificuldade em perceber como fazer a limitação do limite de contagem até 60, usando portas lógicas. Aquilo que pedia e desde já agradecendo de coração era que alguém me pudesse ajudar com algumas dicas ou com informações sobre locais onde posso ver algo sobre o assunto. Sou completamente iniciante neste mundo da eletrónica. Envio em anexo a imagem do circuito que já montei no simulador (Multisim) e posso disponibilizar se necessário. O meu muito obrigado mais uma vez.
