  1. Acabei resolvendo galera, muito obrigado para quem leu.

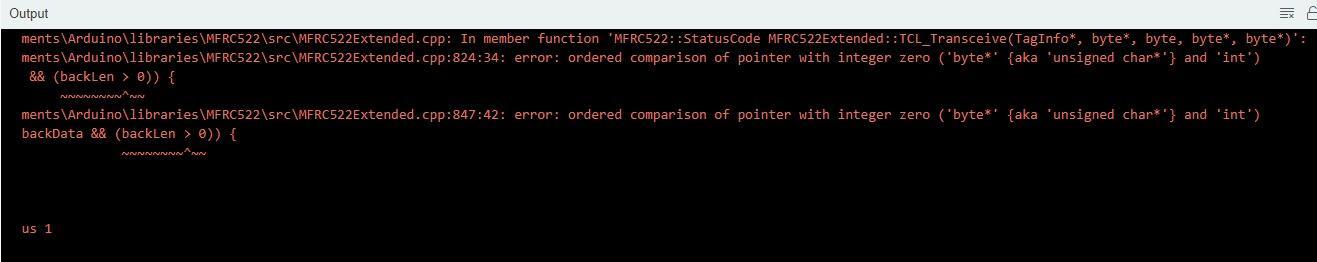

  2. Ola pessoal, tudo certo? Eu estou fazendo um projeto para entregar, no qual é uma fechadura eletrônica com esp 32. Neste projeto, faz a utilização do RFID, porém na hora que eu compilo na ide do Arduíno, aparece o seguinte erro: In member function 'MFRC522::StatusCode MFRC522Extended::TCL_Transceive(TagInfo*, byte*, byte, byte*, byte*)': c:\Users\Takashi Morita\Documents\Arduino\libraries\MFRC522\src\MFRC522Extended.cpp:824:34: error: ordered comparison of pointer with integer zero ('byte*' {aka 'unsigned char*'} and 'int') 824 | if (backData && (backLen > 0)) { | ~~~~~~~~^~~ c:\Users\Takashi Morita\Documents\Arduino\libraries\MFRC522\src\MFRC522Extended.cpp:847:42: error: ordered comparison of pointer with integer zero ('byte*' {aka 'unsigned char*'} and 'int') 847 | if (backData && (backLen > 0)) { | ~~~~~~~~^~~ exit status 1 Compilation error: exit status 1 Mesmo instalando todas as bibliotecas, não funciona para o esp32. Quando eu compilo para o arduíno uno funciona. Quem tiver uma luz para me ajudar, ficarei grato. Código que eu estou utilizando: // algumas bibliotecas #include <SPI.h> #include <MFRC522.h> #include <Wire.h> #include <LiquidCrystal_I2C.h> // Definiremos o id que sera liberado o acesso #define ID "09 F7 30 31" //define alguns pinos do esp32 que serao conectados aos modulos e componentes #define LedVerde 26 #define LedVermelho 12 #define tranca 2 #define buzzer 15 #define SS_PIN 14 #define RST_PIN 27 MFRC522 mfrc522(SS_PIN, RST_PIN); // define os pinos de controle do modulo de leitura de cartoes RFID LiquidCrystal_I2C lcd(0x27, 16, 2); // define informações do lcd como o endereço I2C (0x27) e tamanho do mesmo void setup() { SPI.begin(); // inicia a comunicacao SPI que sera usada para comunicacao com o mudulo RFID lcd.begin(); // inicia o lcd mfrc522.PCD_Init(); //inicia o modulo RFID Serial.begin(115200); // inicia a comunicacao serial com o computador na velocidade de 115200 baud rate Serial.println("RFID + ESP32"); Serial.println("Passe alguma tag RFID para verificar o id da mesma."); // define alguns pinos como saida pinMode(LedVerde, OUTPUT); pinMode(LedVermelho, OUTPUT); pinMode(tranca, OUTPUT); pinMode(buzzer, OUTPUT); } void loop() { lcd.home(); // bota o cursor do lcd na posicao inicial lcd.print("Aguardando"); // imprime na primeira linha a string "Aguardando" lcd.setCursor(0,1); // seta o cursor para a segunda linha lcd.print("Leitura RFID"); // mostra na tela a string "Leitura RFID" if ( ! mfrc522.PICC_IsNewCardPresent()) { return; // se não tiver um cartao para ser lido recomeça o void loop } if ( ! mfrc522.PICC_ReadCardSerial()) { return; //se não conseguir ler o cartao recomeça o void loop tambem } String conteudo = ""; // cria uma string Serial.print("id da tag :"); //imprime na serial o id do cartao for (byte i = 0; i < mfrc522.uid.size; i++){ // faz uma verificacao dos bits da memória do cartao //ambos comandos abaixo vão concatenar as informações do cartao... //porém os 2 primeiros irao mostrar na serial e os 2 ultimos guardarao os valores na string de conteudo para fazer as verificacoes Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(mfrc522.uid.uidByte[i], HEX); conteudo.concat(String(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ")); conteudo.concat(String(mfrc522.uid.uidByte[i], HEX)); } Serial.println(); conteudo.toUpperCase(); // deixa as letras da string todas maiusculas if (conteudo.substring(1) == ID){ // verifica se o ID do cartao lido tem o mesmo ID do cartao que queremos liberar o acesso digitalWrite(LedVerde, HIGH); // ligamos o led verde lcd.clear(); // limpamos o que havia sido escrito no lcd lcd.print("Acesso Liberado"); // informamos pelo lcd que a tranca foi aberta digitalWrite(tranca, HIGH); //abrimos a tranca por 5 segundos for(byte s = 5; s > 0; s--){ //vai informando ao usuario quantos segundos faltao para a tranca ser fechada lcd.setCursor(8,1); lcd.print(s); delay(1000); } digitalWrite(tranca, LOW); // fecha a tranca digitalWrite(LedVerde, LOW); // e desliga o led lcd.clear(); // limpa os caracteres q estão escritos no lcd }else{ // caso o cartao lido não foi registrado digitalWrite(LedVermelho, HIGH); // vamos ligar o led vermelho for(byte s = 5; s > 0; s--){ // uma contagem / espera para poder fazer uma nova leitura lcd.clear(); // limpa as informações que estão na tela lcd.home(); // nota na posicao inicial lcd.print("Acesso negado"); // infoma ao usuario que ele não tem acesso lcd.setCursor(8,1); // coloca o cursor na coluna 8 da linha 2 lcd.print(s); // informa quantos segundos faltam para pode fazer uma nova leitura // faz o buzzer emitir um bip por segundo delay(800); digitalWrite(buzzer, HIGH); delay(200); digitalWrite(buzzer, LOW); } digitalWrite(LedVermelho, LOW); // desliga o led vermelho lcd.clear(); // limpa as informações do lcd } // recomeça }
  3. O arduíno no caso, o meu amigo de tcc, Felipe galveira, postou um tópico sobre se conseguir ajudar a gente, ficarei grato

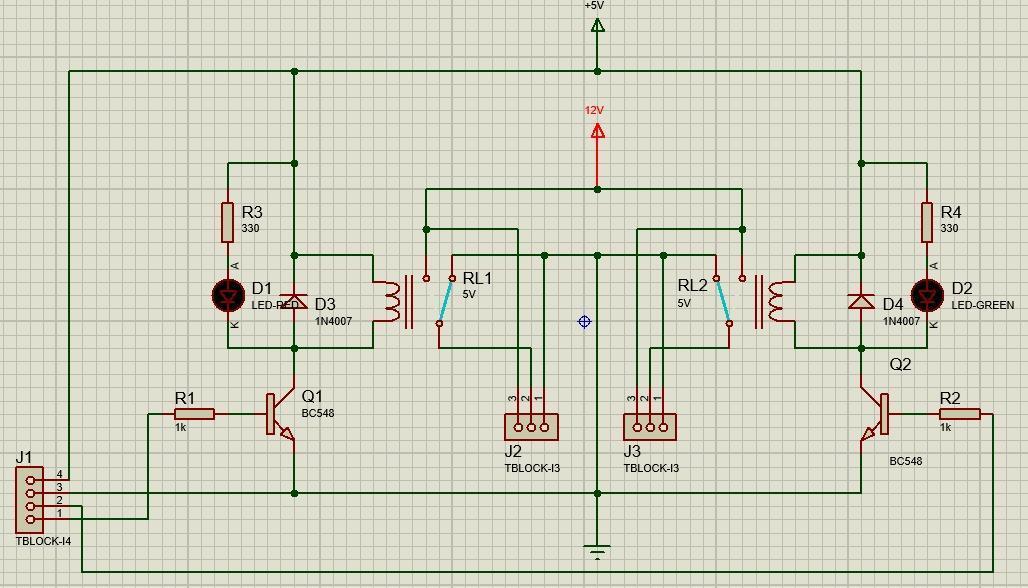

  4. @Renato.88 @Renato.88 obrigado, eu e um amigo foi testar em uma fonte de 12v mas deu algum problemas... Inicialmente, quando passou o código o motor só girava para um sentido, agora estamos com medo de ter queimado. Foi testado nessa ponte H de relés que eu fiz:
  5. oi novamente professor, desculpa o incomodo, pelo o que eu tava vendo, o projeto que eu estou fazendo necessita de uma corrente de pico constantemente acredito eu, pois o motor liga e desliga de acordo com o movimento das plataformas de mdf (vagas) que acontecerá repetidamente. Aí tava pensando em comprar um trafo de 12 5a e usar uma ponte diodos e capacitores, o que você acha?
  6. @Renato.88 Deus te abençoe , muito obrigado!!!
  7. @Renato.88 valeu cara, uma outra dúvida,1A ou 5A você recomendaria? porque dava para colocar um capacitor de 4700uf
  8. @Renato.88 qual transformador devo comprar para chegar nos 12v?tava vendo q se eu comprar um desse, a tensão pode subir por causa do capacitor
  9. @F4b10 @F4b10Meu orientador não deixou utilizar uma fonte já pronta para o tcc, tem que ser caseira mesmo. Só vou usar 1 motor mesmo para girar a estrutura do projeto. Tava pensando em fazer 12v 1A, mas o medo do motor não girar k
  10. Ola, boa tarde a todos. Preciso fazer uma fonte 12v caseira para a alimentação de um motor 12v: https://www.lojadoinventor.com.br/motores-dc/motores-dc-12v/motoredutor-dc-12v-com-caixa-de-reducao-22-rpm Porém, algo que tá dificultando é na escolha dos componentes. Vi que um lm7812 não seria uma boa escolha pois fornece 1A na saída. Tava vendo um transformador, porém não sei qual comprar...
  11. @Renato.88 poderia ver se eu fiz certo no esquema? Fiquei meio perdido quando tava montando. Claro, se n for incomodar
  12. Bom dia galera, estou montando uma placa de circuito impressa de um módulo relé de 2 canais (ponte H) para controlar um motor 12 v no Proteus e minha dúvida é a seguinte: Como vai ser controlado pelo Atmega328p, é necessário conectar o gnd da fonte 12v com o Gnd do arduíno? Segue o esquema.
  13. @Sérgio Lembo @Renato.88 VALEUUU, FIZ NA PROTOBOARD E DEU BOM, MUITO OBRIGADO
  14. @Renato.88 acabei escrevendo errado, o gnd tá conectado na fonte.

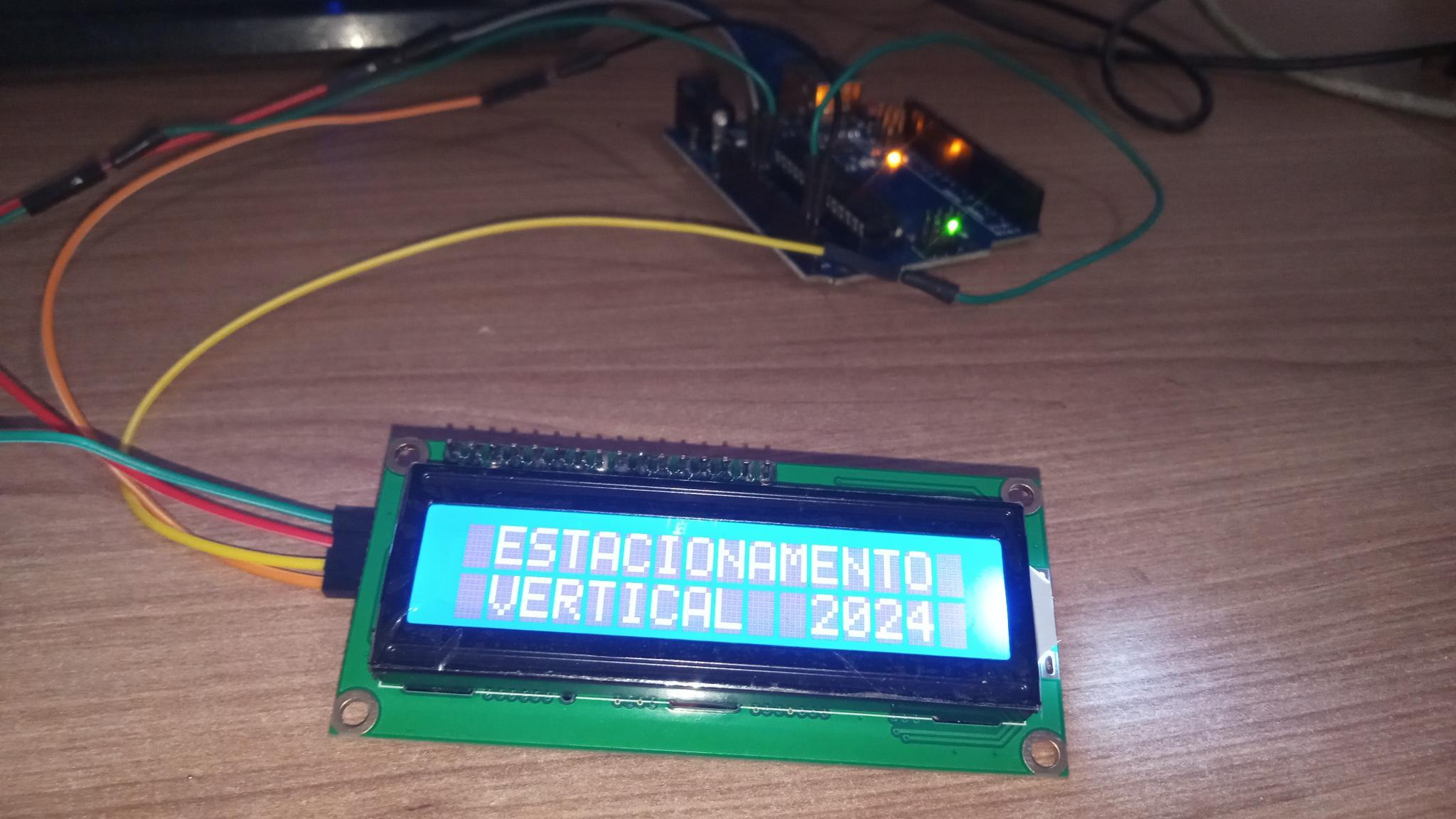

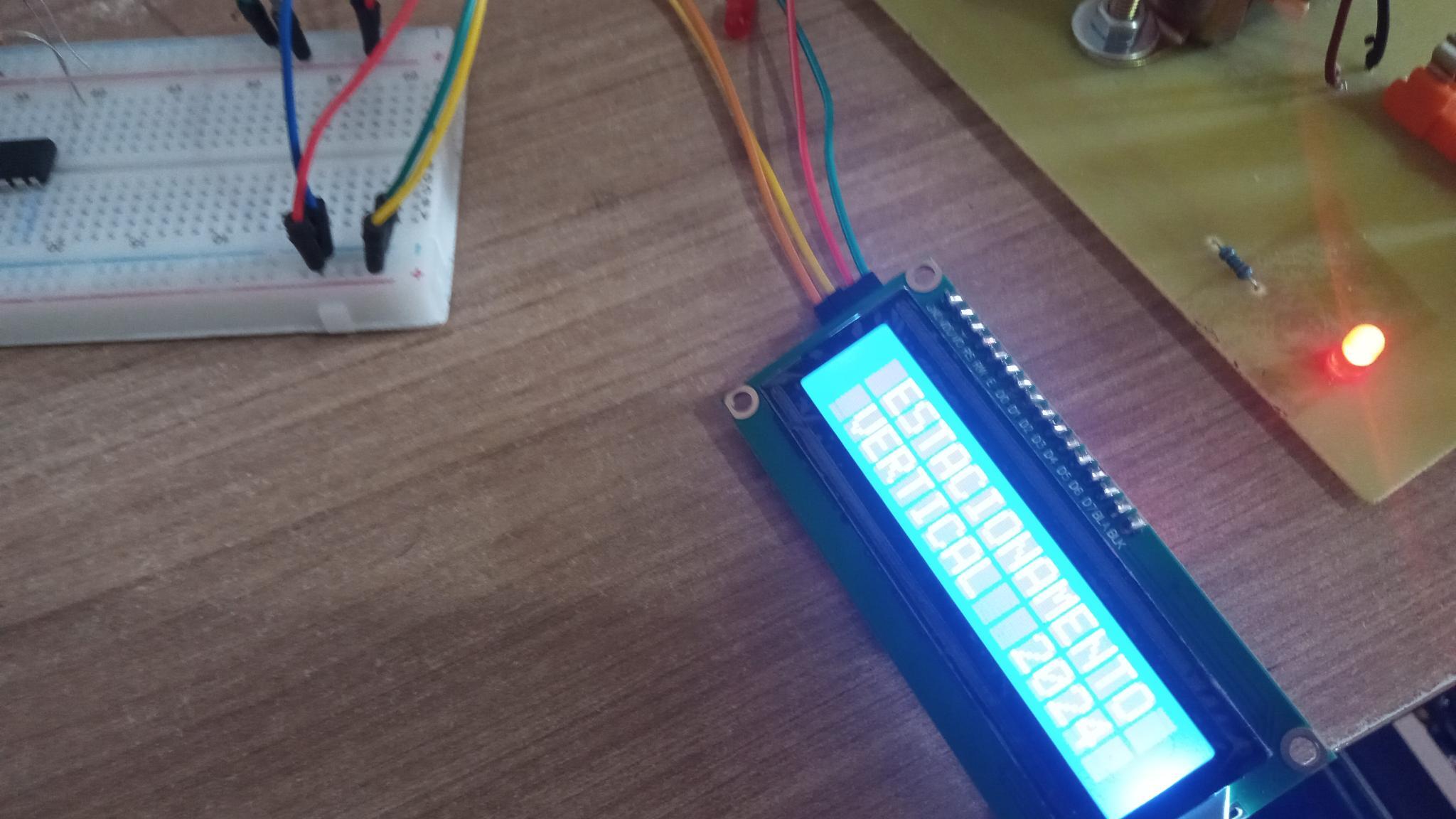

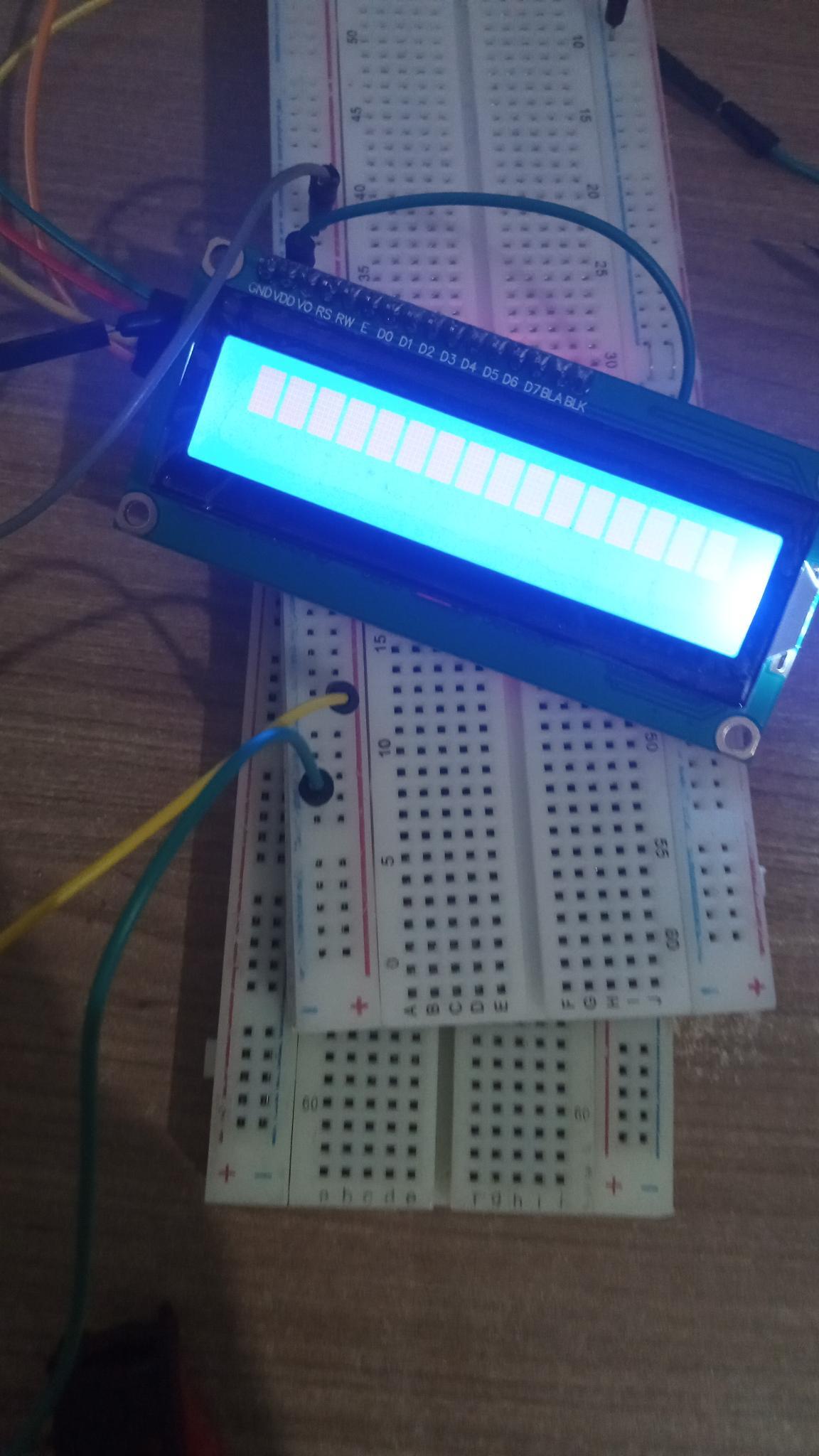

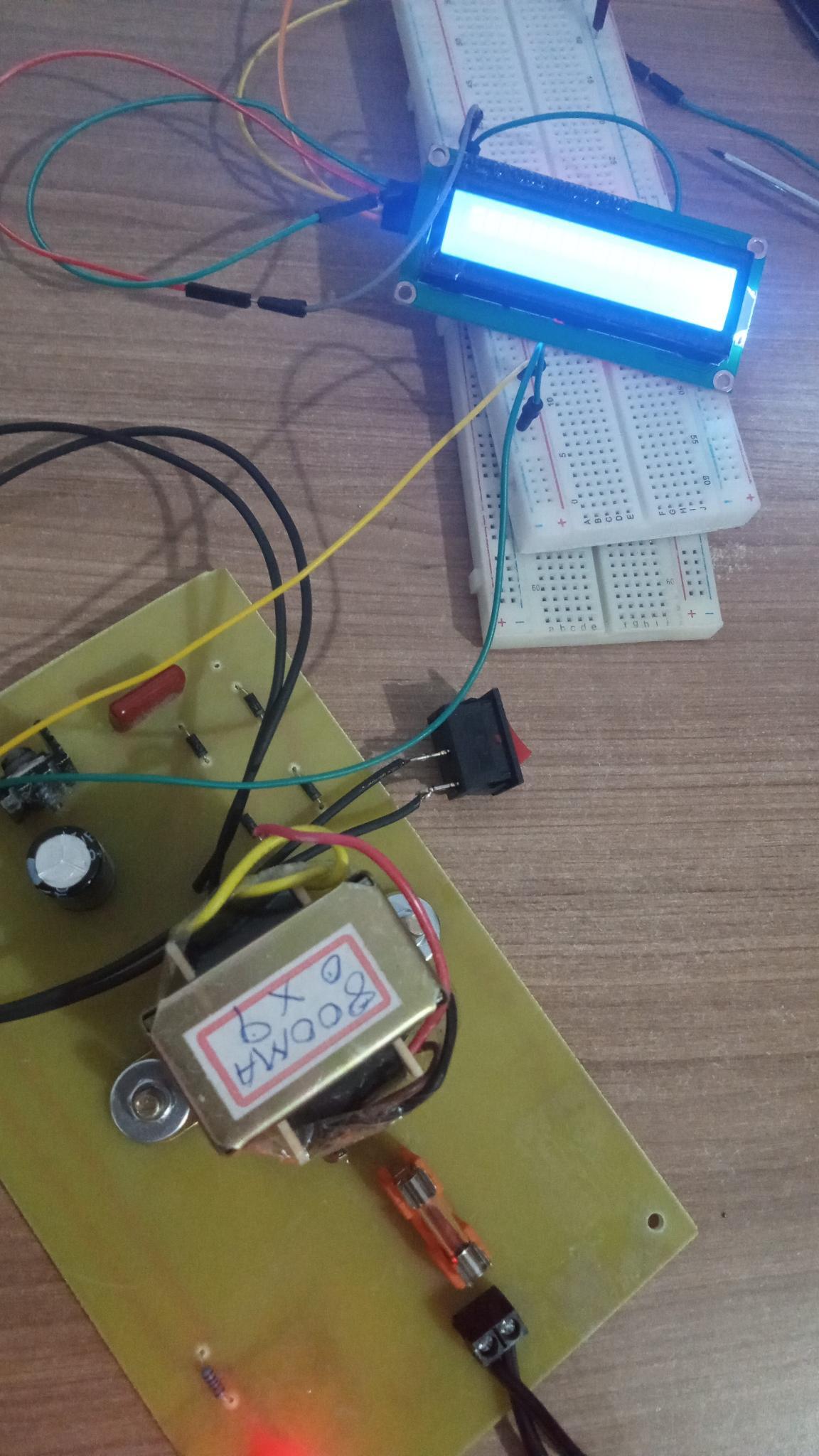

  15. Boa noite pessoal, tudo certo? Desculpa incomodar, só que surgiu um problema com o meu projeto aqui. Bom, liguei o LCD com I2C na alimentação do arduíno e funcionou, tranquilo, só que quando alimentei o vcc com uma fonte de 5v caseira, não apareceu as letras. Alguém poderia me ajudar? Será que a alimentação tem que ser do próprio Atmega? Mesmo ajustando o pot, aparece esse erro do mesmo jeito. O SDA e SCL está conectado no arduíno. Só o VCC e o GNG estão na fonte caseira. Alimentação externa: O que aparece: no Arduíno:
