Renan Trevisan casini

@.if, cara... a Bruxaria está aqui... agora entendi um erro, mas acabou virando um acerto... Note que, Opto, Coletor, GND 12V. Quando o infra do Opto excita o transistor, O módulo está mandando 2.48V, para o Emissor, pois quando passa por R5, cai para 1.59V, então aterra Emissor/Coletor... Por isso funcionou! A corrente está entrando pelo Emissor e saindo pelo Coletor... Fez sentido pra você? Ou estou ficando louco??? Abraço!!

Cara q doideira... kkkkk Estou começando a achar que somos dois ideotas fora da curva!!! Kkkkkkk Sim! Espacei bem os componentes, e para os Optos, só vem o GND no transistor, o VCC vai no módulo relé, mas sim, quando fecha o circuito há eletrons percorrendo a trilha.. isso está me dando trabalho... Só não travando, nem reiniciando o arduino já é suficiente, rsrsrs. Penso em um osciloscópio primeiro... Maldito Plâncton!!!!

Esse vídeo me fez lembrar da minha pré-adolescência/adolescência, estava eu lá com meus 14/15 anos, fazendo curso de hardware, e em meados de 1998, ganhei meu primeiro PC, caríssimo (para a época), um Pentium 166Mhz, a frequência e o clock do processador era por meio de jumpers, de acordo com uma tabela impressa na placa-mãe, (Ex abaixo), dai veio meu primeiro Overclock da vida, e lá se foi um Pentium 166Mhz para história, kkkkk. 8 Mb de RAM, que funcionavam aos pares, para a época, era o MÁXIMO, ter 8Mb de RAM, Windows 95. Coisas como: fdisk (criar partições na unha). Format /q /s. mscdex (instalar drive de CD-ROM). Autoexec.bat. Config.sys. Assistir esse vídeo me trouxe uma nostalgia muito boa. Nessa época sim existiam técnicos de verdade, o tão famoso Google, ainda engatinhava, enquanto Altavista.com fazia sucesso.. mIRC, ICQ, NAPSTER (que foi "derrubado" pelo Metallica), Winamp, Chat do www.terra.com.br, Internet discada só podia usar depois da meia noite... Enfim.. me empolguei.. rsrs Voltando ao tópico, Dezembro de 1999, tirei o pc da tomada, removi a bateria da placa-mãe, removi até o chip, da BIOS do slot, de medo de perder o computador.. kkkkkk Virou o ano para 2000, então caiu por terra a baixo o tal do: Bug do Milênio, porém, só uma semana depois fui ligar o meu PC, de tanto medo que fiquei, e pronto, nada aconteceu... Muito bom o vídeo, parabéns @Gabriel Torres!! Senti o gostinho da minha juventude, ao longo do vídeo.. Forte abraço!...

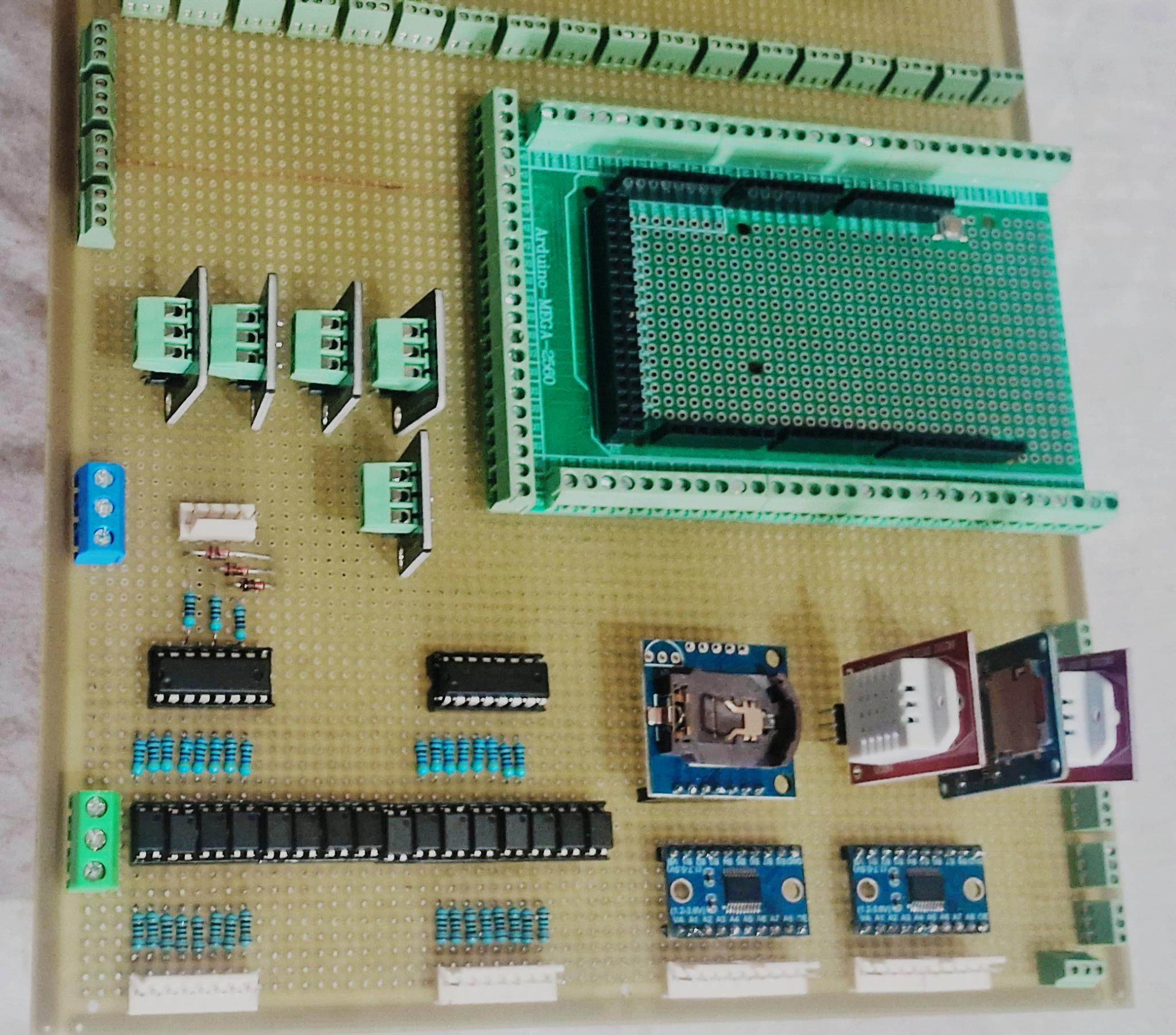

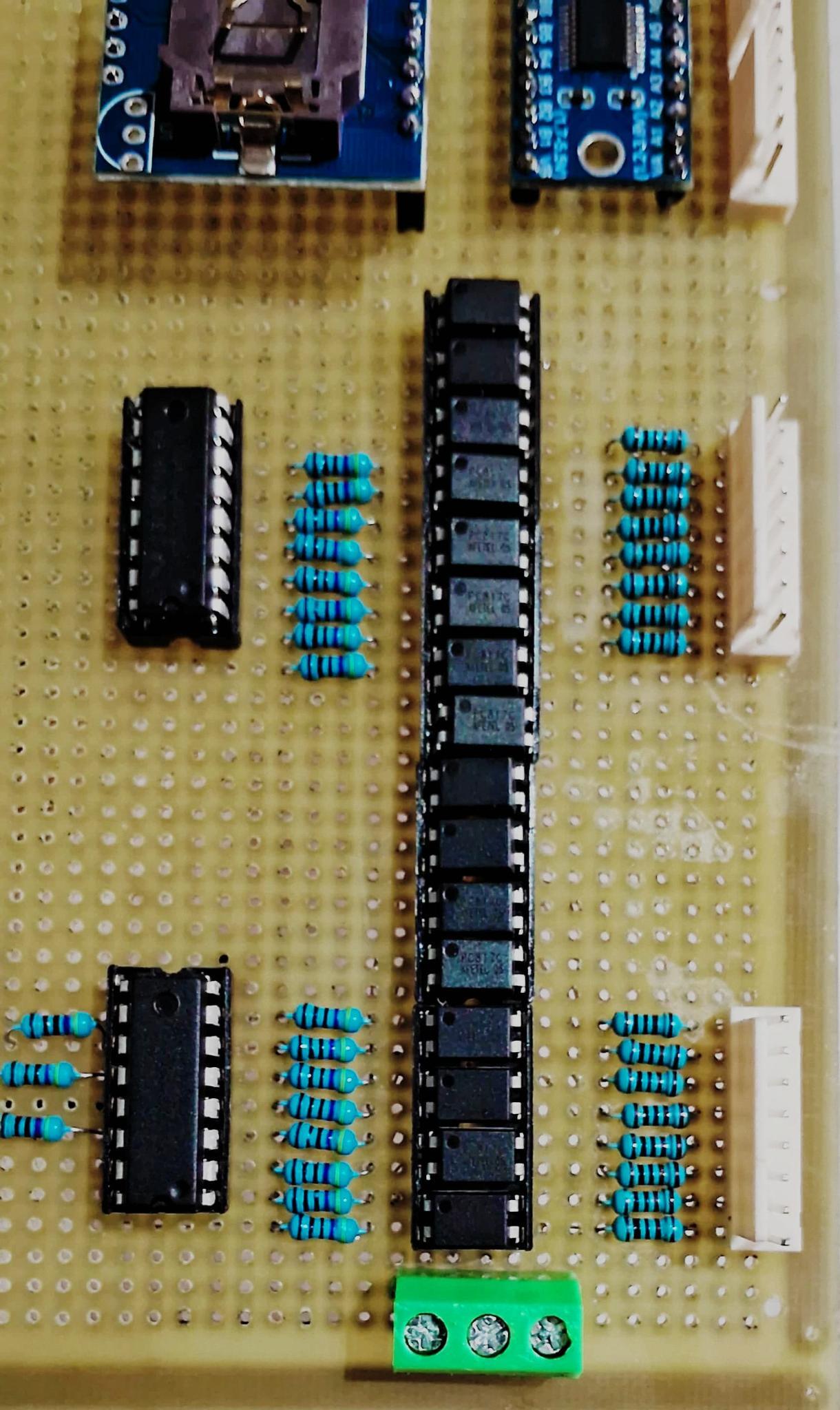

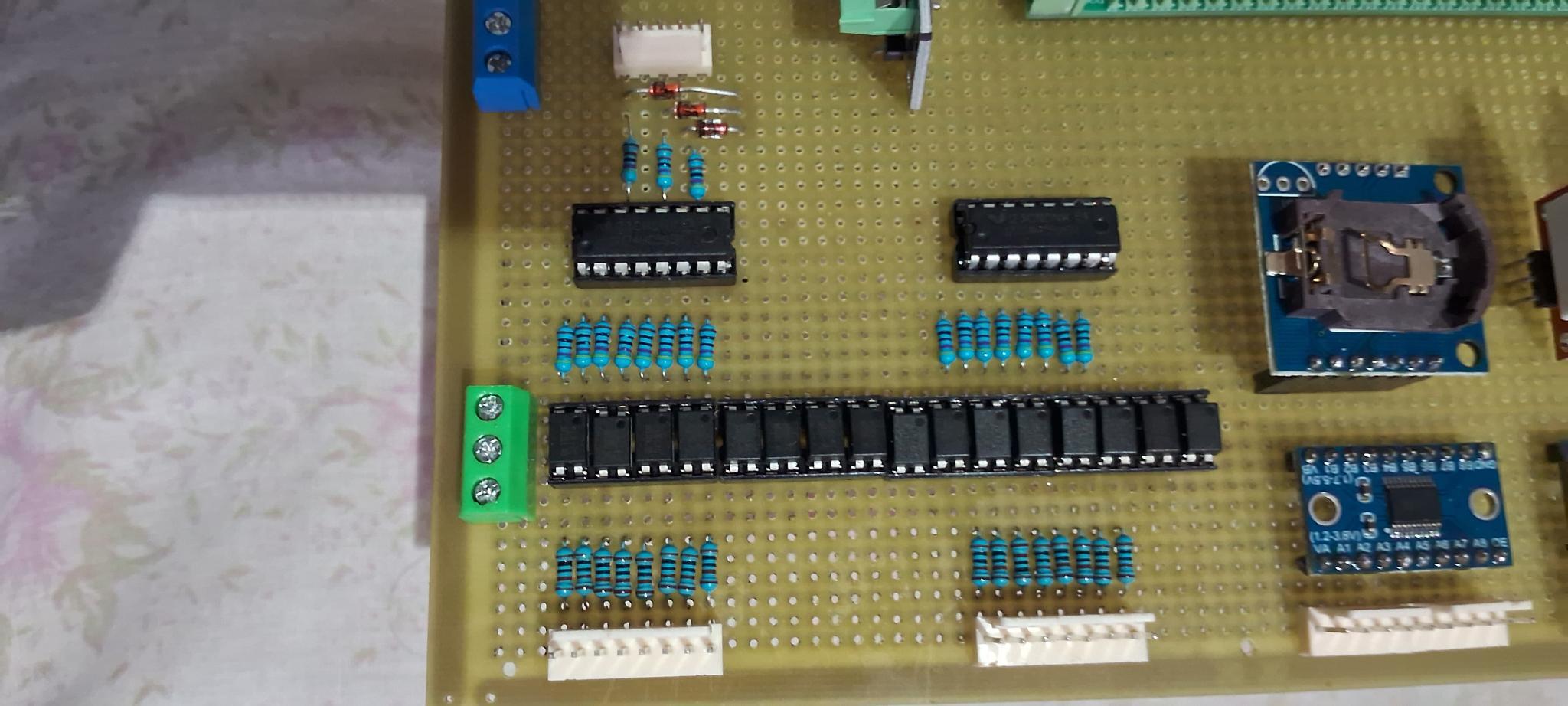

Buenos dias!!! Então, esse script que postei, também permite nomear os pinos do 595, Ex. #define solenoide_1 20 (Digamos que seja D20). E também: #define solenoide_2 20 (Pino 20 dos 595). A diferença é no comando para chamar/executar, Ex: digitalWrite (solenoide_1, HIGH); E também posso chamar: ciWrite (solenoide_2, HIGH); ou LOW. A única diferença é que no Setup, não dá para definir: pinMode (solenoide_2, INPUT); ou OUTPUT. Porém, você consegue nomear todos os pinos dos 595. (Só adendo)... .. Estava na pré montagem, só alguns pinos do soquete soldados, para visualizar o layout.. Ainda estou Workando por baixo.. trabalho da Po***, jumpear tudo isso.. kkk Sim cara! Chaveou todos os relés, esqueci de filmar antes de passar para a pcb, e atracou com força ainda..!!.. quase um contator... kkkk.. O melhor foi: GND 5V, continuidade para: GND 12V, do step down, nada, zero apito e para GND 24V, zero apito!! Em breve termino, e posto a engenharia maluca reversamente.... kkkkkk Tiro no pé!! Sim!! Uso elas também, tipo, contador de garrafas, é um sensor infravermelho, passou garrafa ali, tem que contar, prioridade. Mas realmente, tem que ter sabedoria para usar, se não vira salada.. (Aqui cabe um argumento sobre uso dos 595, PWM, e portas INT, são limitadas, apesar das PWM's não, dá para editar. Só analógicas q detesto!!! Coisa instável da po**... kkk.. mesmo usando (AREF EXTERNAL), tirrando média, não me desce.. detesto... kkkkk Eu chego lá ainda.. kkk Ando brincando com os TFT's da vida, 16 pinos.. kkkk... Boa!!! Kkkk Boaa!! Haa, tentei rodar o osciloscópio no Proteus, meu I5, 6°gen, 12Gb DDR4, SSD NVMe, arregou.. kkkk fico nas casas de 80% de CPU.. Mas saiu uns prints, vou postar.. Abrass, vou ler o artigo..

Irmão, saquei sua ideia, e aprendi um jeito diferente de usar o Opto.. também uso os 595 por fora, sem bibliotecas. Nossos scripts são semelhantes, porém, detesto usar: "delay", "while" e "for", só em último caso... Para não segurar o Loop.. Abuso do millis();. Mas agora, deu para alinharmos a visão.. compreendeu onde estava meu problema? Te ouvi, e removi o 2N2222A, e separei definitivamente o módulo relé, da lógica, outra fonte, outra tensão, outro circuito, mas interligados.. De uma forma errônea, consegui o que queria.. (Formiguinha, estagiária, querendo ser "Junior"). Os PC817C, funcionaram, vou usar o osciloscópio, como você fez, e posto aqui, para vermos.. Uso bastante portas, para ter retorno dos sensores e dos comandos, sou "noiado" com isso, mas,, como @Sérgio Lembo diz: Segurança, redundância, confiabilidade em um ambiente industrial, ainda estou me desapegando do "pecado por excesso", e entrando no mundo do - é +. Porém, tudo isso está servindo de bagagem, pois como falamos lá em cima, e no pv, próximos projetos, achei tudo pronto... sem Frankenstein.. Queimou, tira, joga fora, põem outro no lugar.. Sobre o ESP32, é uma janela, um caminho a ser desbravado também.. Mas sou apegado a esse danado MEGA 2560 e ESP8266, integrado.. Como dizem, tenho uma jornada ainda pela frente... "Sou um Plâncton", me alimento de luz.. Forte abraço!

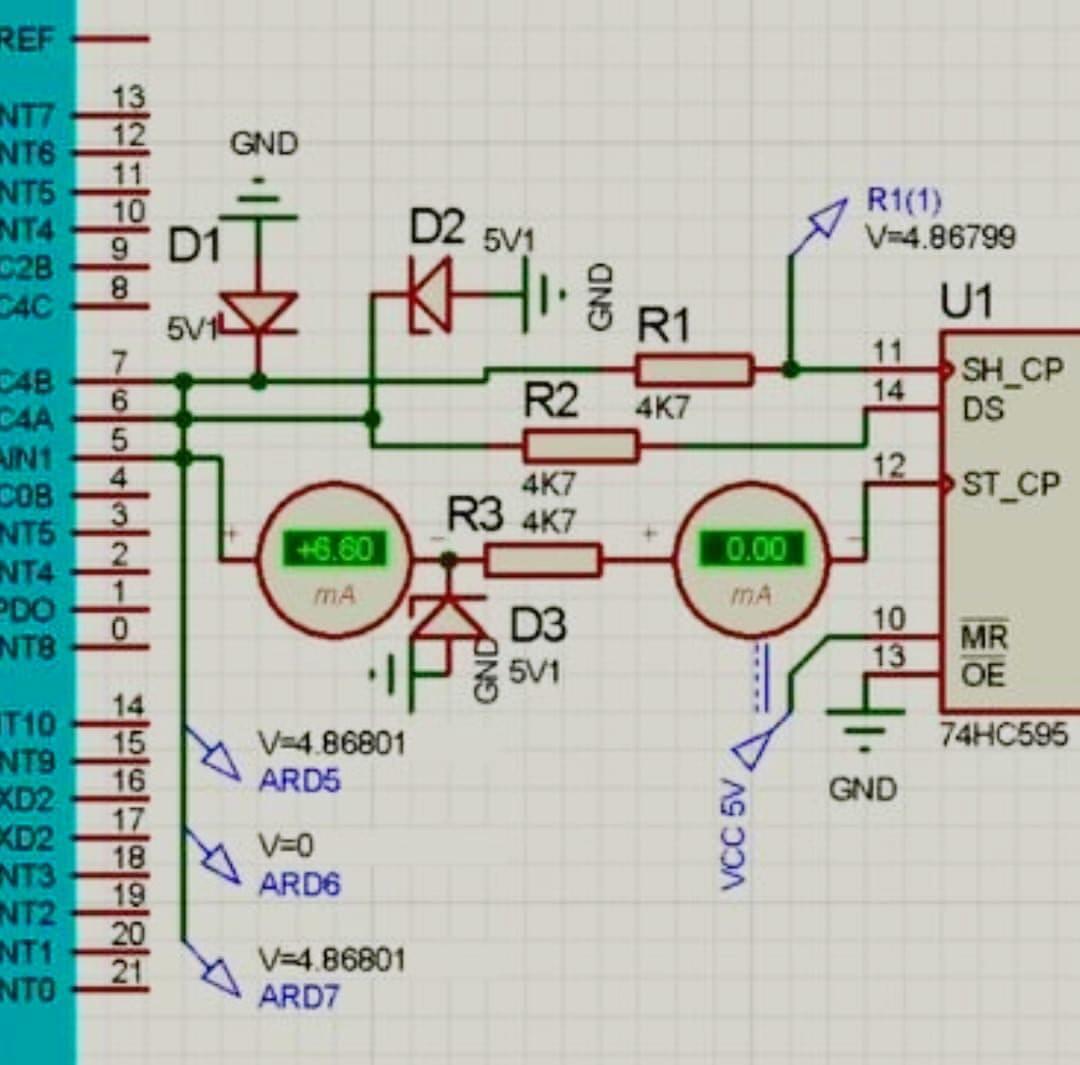

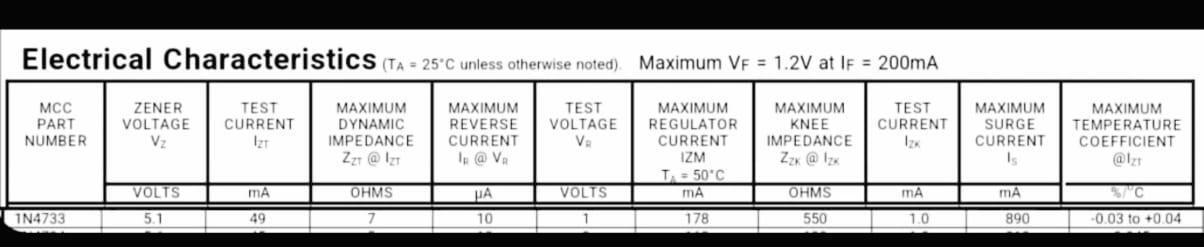

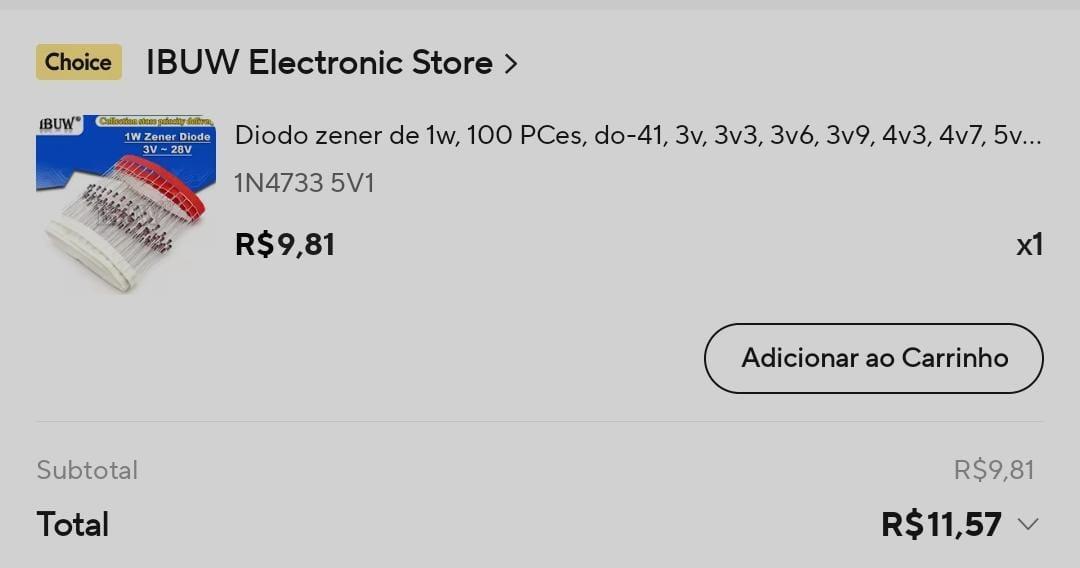

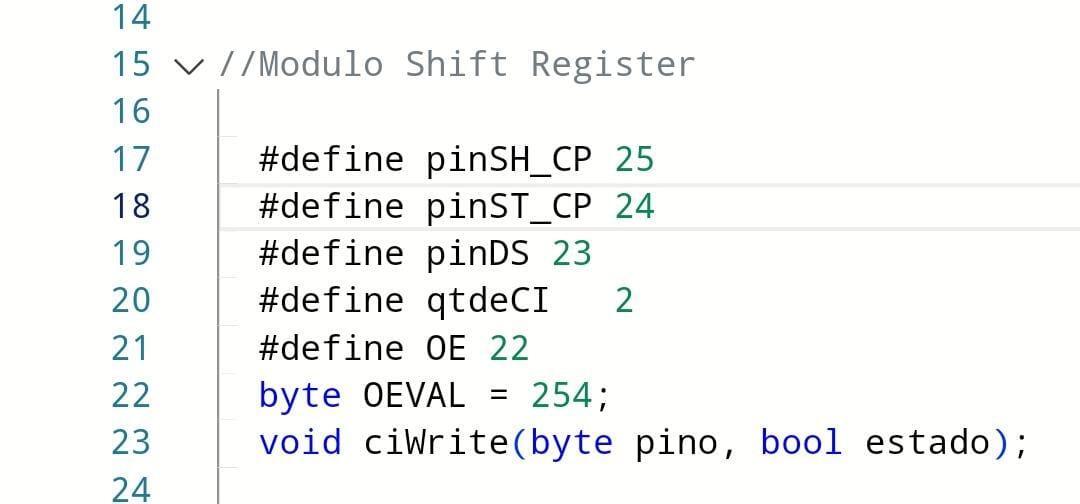

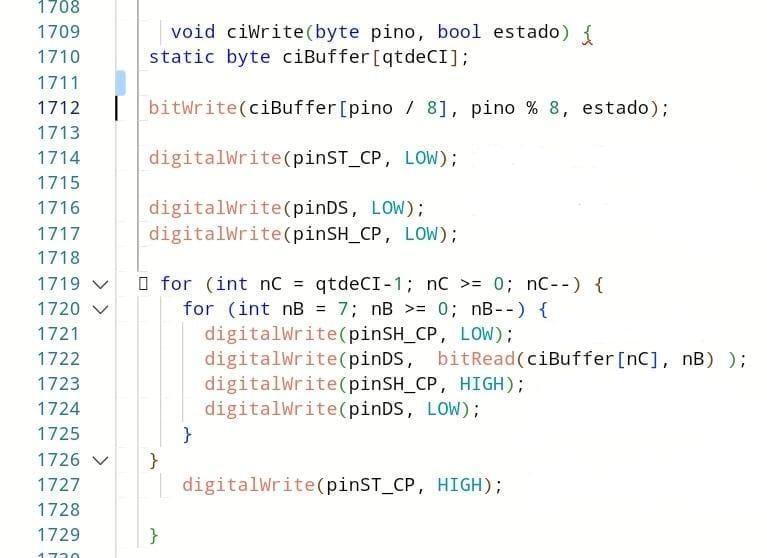

Boa tarde, amigo!! Veja como uso os 595: Após as bibliotecas: Após Void Loop: Então, todas as portas do Shift Register, trabalham como se fosse: digitalWrite (0, LOW); ou digitalWrite (0, HIGH);. Porém: ciWrite(0, HIGH); ou LOW. Até infinitos 595.. Aqui: Portas Mega: 7, 6, 5, com o zener 5V1, 1W, 1%, para GND, 5V, em série com resistor (R1, R2, R3), 4K7, 1/4, 1%. O lance é que se os Optos ficarem antes dos 595, terei que alimentar os 595, com 5V, da fonte lógica ( Meus relés são 12V.) Por isso essa salada... Os 595, estão nos 5V, os Optos: PC817C: Ânodo, vem de U1, Q*, em série com resistor de 470R (R4), Chegou 8.11mA e 1.14V, no Ânodo. Catodo, GND, da fonte 5V, da lógica, dedicada. Já o transistor do PC817C: Coletor: GND, do step down, ( @.if, aquele que falamos no outro post, chegou). Emissor: em série com (R5, 1K), e porta IN***, do módulo relé. No módulo relé, alimentei com os 12V, (step down), GND, VCC, JVCC. Q1, Em HIGH, usa o transistor do Opto, (step down 12V), e atraca o relé. Q1, Em LOW, Desliga o relé. Não deu continuidade entre os GND's, (12V, 5V). fiz na protoboard, funcionou.. Não liguei nada da fonte de 5V, pra frente do PC817C. OBS: (NOTEI QUE INVERTI COLETOR, E EMISSOR)... Noite Sergião!! Entendi sobre o schottky, mas, não os tenho aqui. Por hora fiz a proteção com o Zener que tenho aqui: 1N4733. Datasheet: Não sei interpretar completamente e comparar com seu comentário, mas o datasheet diz ser: Vf = 1.2V, at Ir = 200mA. Pelos prints que mandei, a porta A7, estava com: 4,8V, 6.60mA. Após R3, 4K7, zerou no Proteus.. enfim.. fiz alguma Bruxaria.. kkkkk Pessoal, desculpem erros, inversões, nomeação e etc.. Aceito bem críticas, fiquem a vontade, sei q pode não ser a melhor forma, mas estou aprendendo bastante com você's.. OBRIGADO!!! A placa ficará assim: MEGA - SHIFT REGISTER: FORTE ABRAÇO!!! VALEU!!!!! @.if, tá liberado, desce a lenha!!!

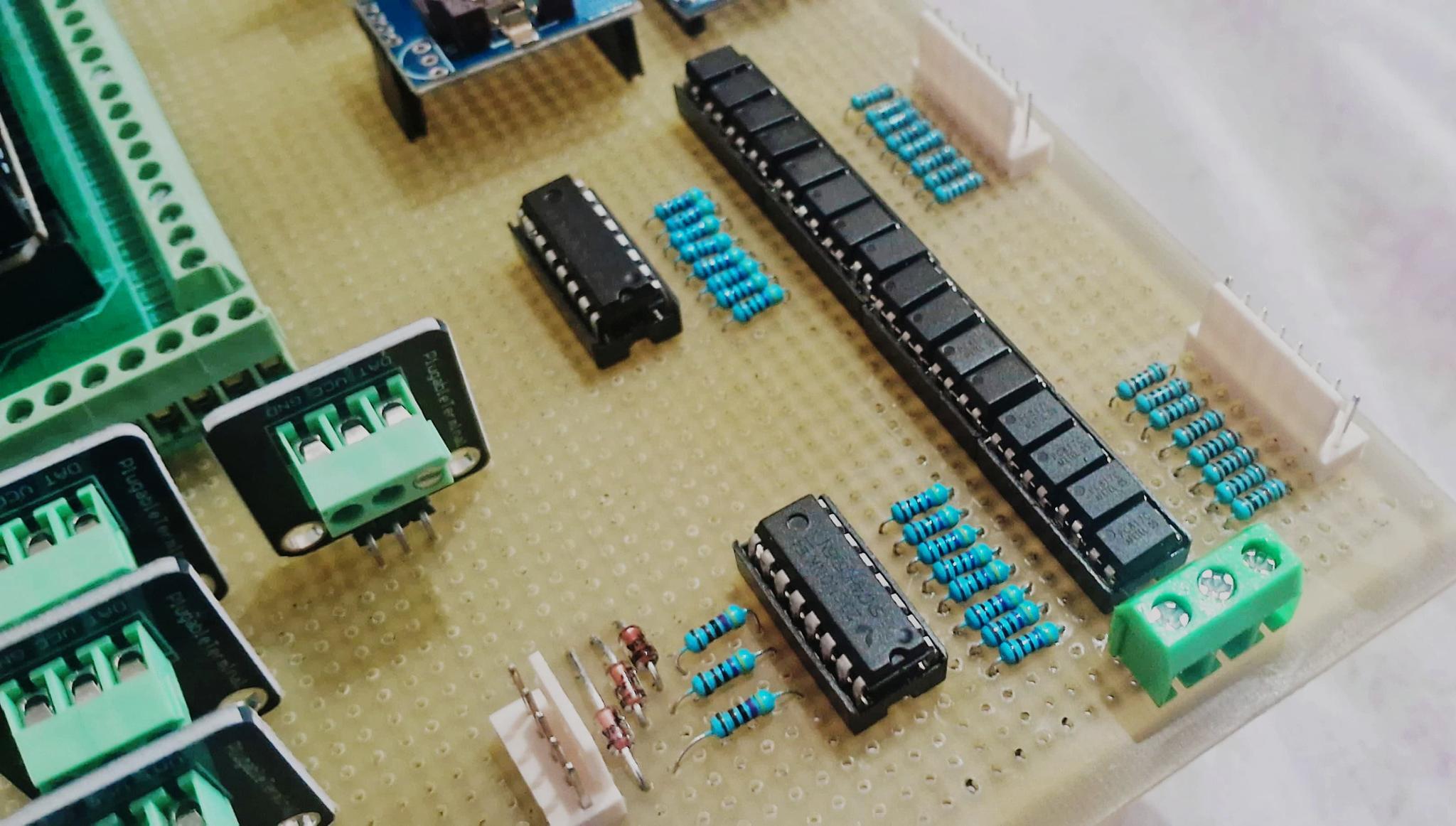

Fala malandro!!!!! It work´s!!!! Módulos relés infinitos, completamente ISOLADOS!!!! Ahhh, sem transistor... Ficou assim: valeu!!

Genius!!! Só pra confirmar: Então colocaria GND, no coletor, e um PULLUP, no emissor? porque o módulo aciona com LOW.. Estou certo? Estou na rua, vou testar... Forte abraço!!..

Achei um erro aqui, talvez isso tenha te confundindo @Sérgio Lembo, U2, recebe HIGH, de U1, Q0. R4, limita a excitação do led U2, alimentado por uma fonte isolada de 5V. Assim, o NPN de U2, fecha, e seu emissor, está em outra fonte de 12V, isolada. Então 12V, no emissor o U2, e pouca excitação do led, passa quase nada para o coletor, então R5, permite chegar pouco mais de 1.5V, na base de Q1. Q por sua vez, está com emissor aterrado ao GND, dos 12V, e R6, libera - 1.6V, o q põem IN1 em LOW, e atraca o relé, Quando U1, Q0, está em LOW, Q1, conduz pouco mais que 1.6V, e põem IN1, em HIGH, abre o relé.. Compliquei? Abraço!!

Achei um erro aqui, talvez isso tenha te confundindo @Sérgio Lembo,

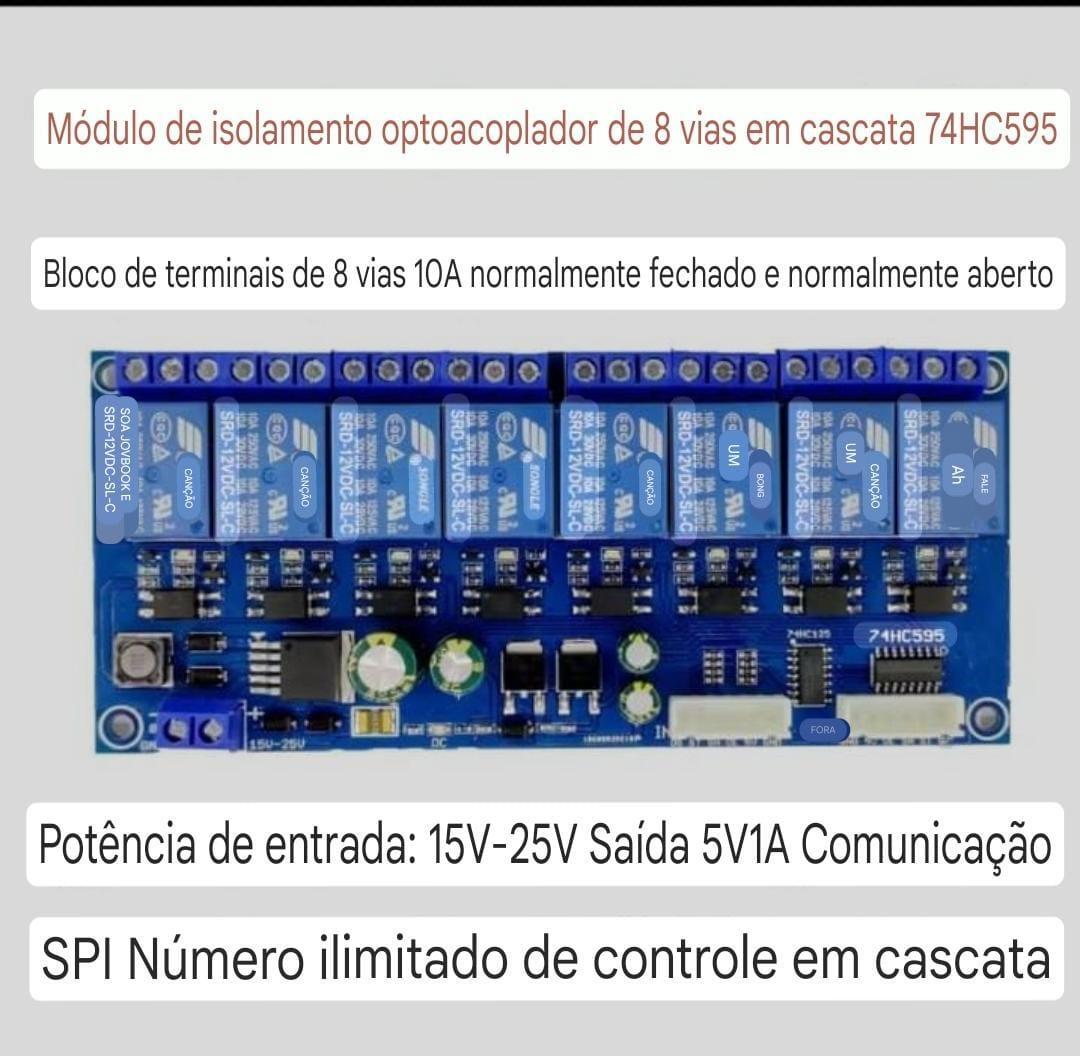

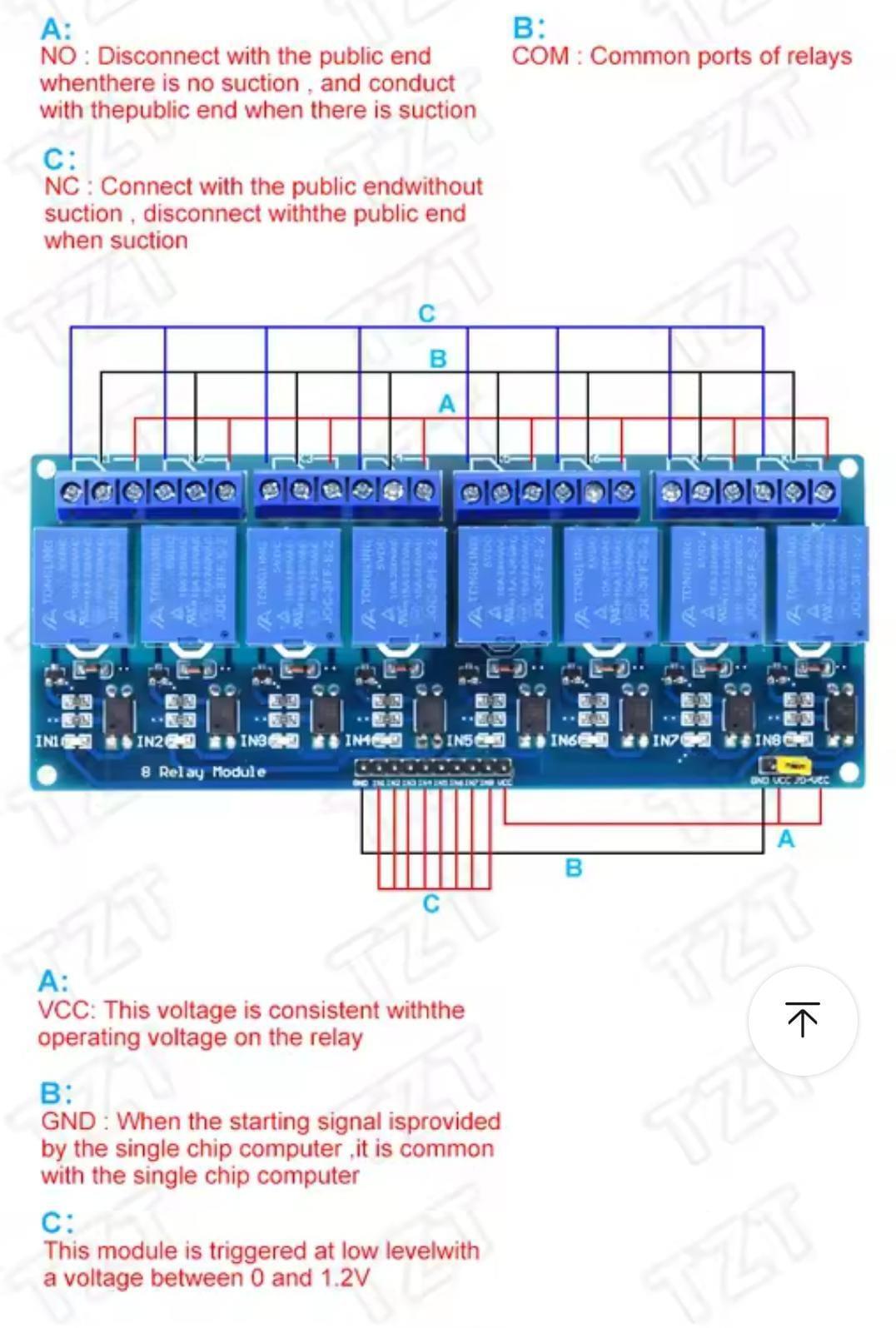

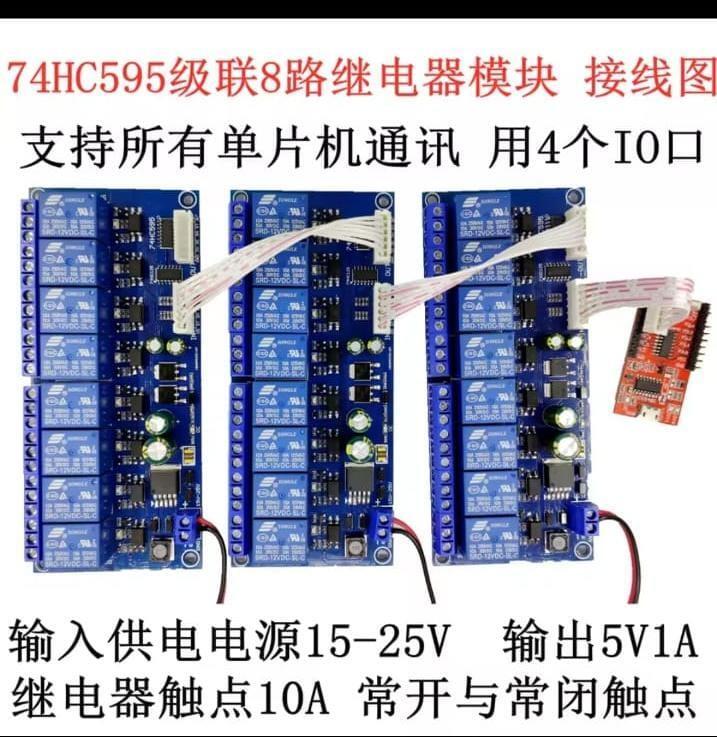

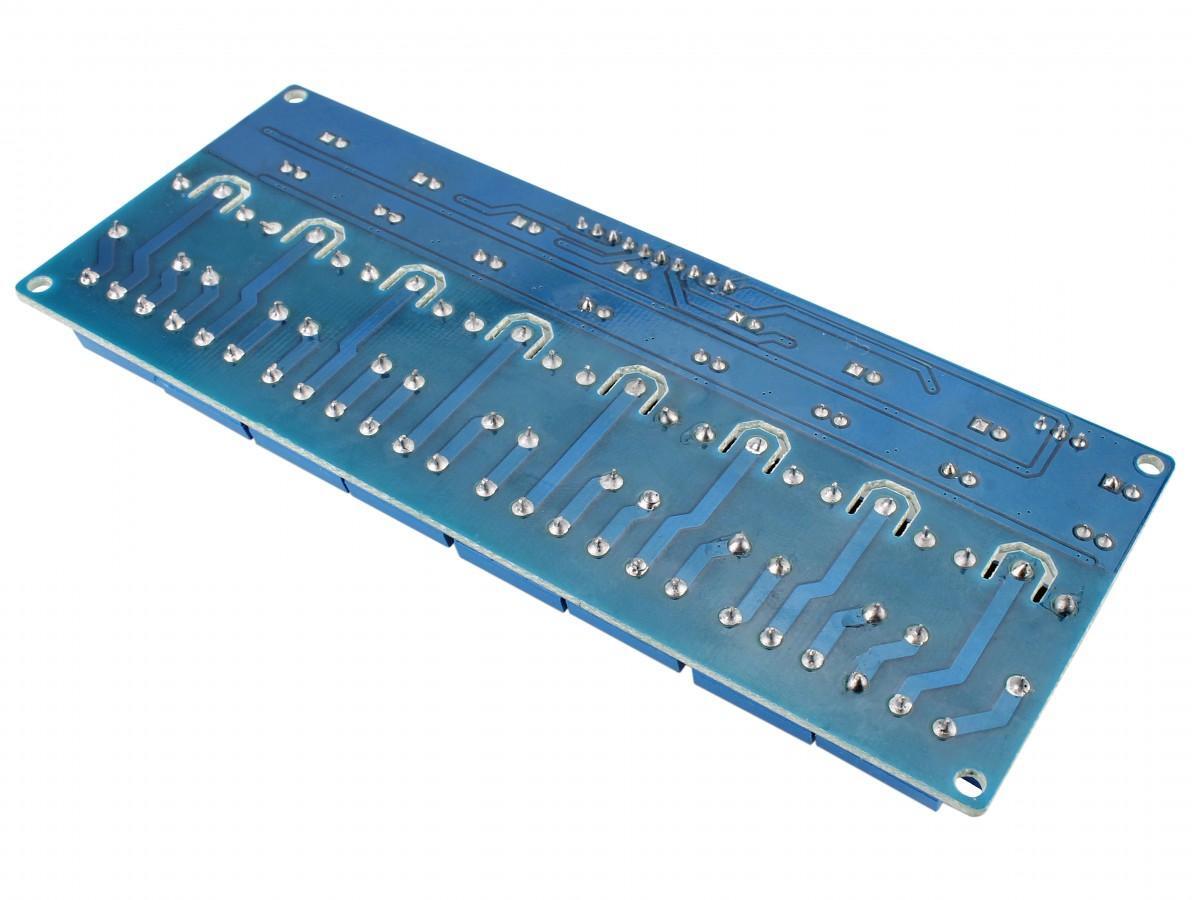

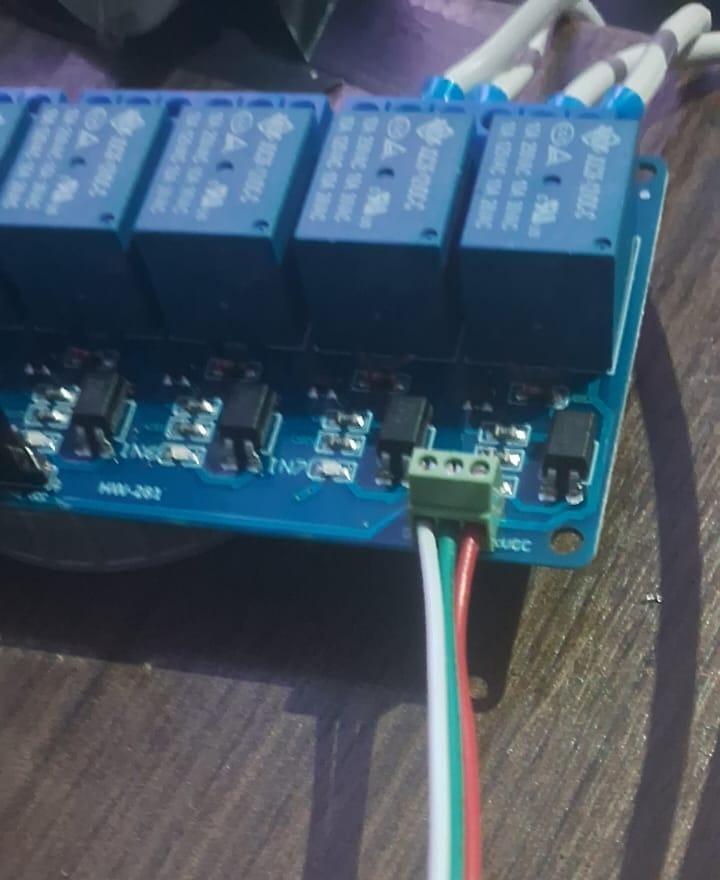

Boa noite pessoal!! Talvez tenha deixado passar um ponto relevante.. Então, a forma que alimento o módulo é assim: Branco: GND 12V. Verde: 5V lógica. Vermelho: VCC 12V. Nos pinos IN***, assim: Não faço ligação nos pinos: VCC e GND, deste lado. Aqui, vem dos 2N2222A, Shift Register, Arduino. Mas as fontes são lineares, enfim, algum ponto os GND's se encontraram. OBS: PROJETO ANTIGO.. Agora estou atualizando para o novo.. No módulo normal, testei continuidade entre os GND's da placa: E sim, estão ligados juntos.. Noite Sergião!! Na placa, vão estar separados, no diagrama, só tem um GND no Proteus, mas do Opto, para o Arduino é uma fonte 5v. Do Opto pra frente outra fonte 12V. Ou seja dois GND'S.. Obrigado pela orientação, mais a frente esse esquema talvez seja substituído por este: Já vêm tudo junto, e com cabo flat.. Sobre os 2N2222A, já conhecia eles.. a intenção é trabalhar como chave, já que precisa de pouca coisa para ligar/desligar, e olha o preço: 100 peças... Quanto ao schottky, não havia pensado como regulador de tensão, mas abriu a mente, todo diodo reversamente polarizado, quando valor maior q Vf, passa a conduzir.. Correto? Uns mais rápidos, outros mais lentos, e alguns mais potentes.. Zener: 1N4733. Valeu a ajuda!!!...

Então maninho, já estou com as peças nas mãos, minha automação do aquário, travava quando ligava uma solenoide.. Achei a solução, é a versão 1.0, Frankenstein, é que no Proteus, não consigo por outro GND, tipo GND2. Mas, do risco preto pra frente, é outra fonte, de 12V. certeza absoluta que vão estar separados.. Brigue até agora com a maldita lei de ohms.. achei os resistores.. Mãos a obra... Depois, vamos fazer PCB impressa, com calma, agora é pra sentir o tranco.. e ver os problemas e falhas.. Valeu!!!! Te mandei Traduzido.. kkkkk

Temos: Arduino: 20mA. Shift Register: A: ViH, a VCC 4.5V, para: Input HIGH voltage, precisa de 3.15V, e no máximo 20mA. B: Já nas saídas, o limite total: Continuous current through VCC or GND = 70mA, ou seja, temos no MÁXIMO 70mA passando entre VCC e GND. Que dariam, 8,75mA, por porta.. (condições extremas, segundo datasheet). Porém não, há, iéié.. pegadinha do datasheet... Abaixo segue: Qa - Qh IoH = - 6mA, a VCC = 4,5v, em 25°... Então, as 8 portas HIGH, com VCC + - 4.5V, em temperatura a 25°, temos 6mA, 3.98V a 4.3V, por porta. Em VCC a 6V, LIMITE MÁXIMO DO Ci, Todas em HIGH, 7.8mA, 5.48V a 5.8V... CONDIÇÕES EXTREMAS DE USO.. Datasheet avisa, nessas condições, a vida útil diminui... Optoacoplador: Vf = 1.4V, If = 20mA. Vfm = 3V, Ifm = 500mA. VCE(sat) IF = 20mA IC = 1mA, Min. 0.1V Max. 0.2V. CTR = VCE = 5V, IF = 5mA, Hfe Min = 50%, Hfe Max = 600%. Temos: 2N2222A: VBE Saturation Voltage: Min. = 0.6V. Ic = 150mA, Ib = 15 mA. Max. = 1.2V, 2.0V. Ic = 500mA, Ib = 50 mA. VCE Saturation Voltage: Min. = 0.3V. Ic = 150mA, Ib = 15 mA. Max. = 1.0V. Ic = 500mA, Ib = 50 mA. Módulo relé: HIGH => 1.2V. (NC). LOW <= 1.2V, 0V. (NO).
