você acha que a freqüência é de 4k a 9k ou você leu em algum lugar? as freqüências que eu tenho são acima de 20k, ate porque freqüência baixa emite um som chato e aí não tem com aguentar

4 a 9k??? bah...se fosse por isso meu som já tinha matado milhares de pestes!!!!!!!

aí, REVISEI O ESQUEMA QUE MONTEI E ACHEI UM DEFEITO NUM RESISTOR, AGORA TUDO FUNCIONANDO E O CIRCUITO NÃO FAZ MAIS O BARULHO QUE FAZIA, SE COLOCAR O OUVIDO PERTO DO PIEZO SE ESCUTA UM CHIADO BEM BAIXO, COLOQUEI UM LED NA SAIDA PARA MOSTRAR O FUNCIONAMENTO, TUDO CERTO E FUNCIONANDO, AGORA TO FAZENDO A PLACA PARA ESSE, QUANDO TERMINAR EU POSTO ELA

baixei no emule, quer que eu mande por mail?

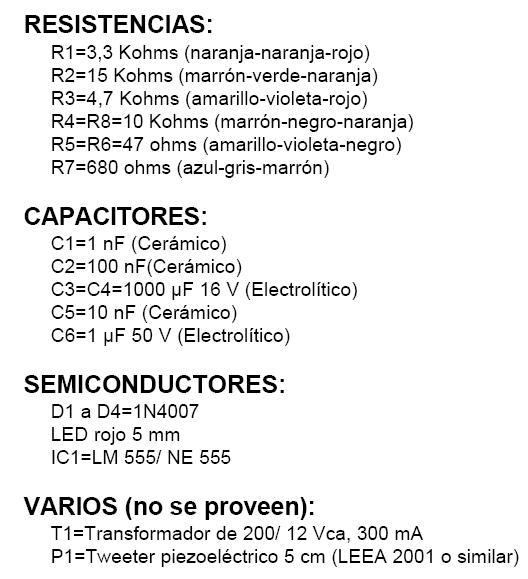

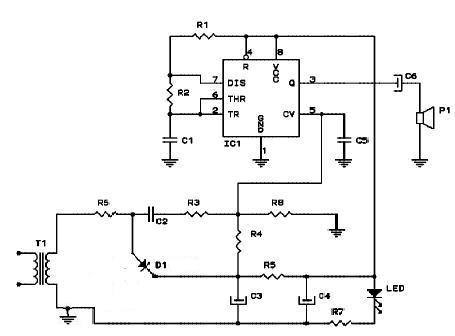

texto do circuito: PRINCIPIO DE FUNCIONAMIENTO Este circuito se basa en la utilización de un 555 como oscilador de alta frecuencia, modulado en frecuencia por la señal de 50 Hz proveniente de la línea de canalización.La frecuencia de oscilación del 555 es de aproximadamente 45 KHz, determinada por R1, R2 y C1. La frecuencia central es modulada en frecuencia por una onda trapezoidal modificada, que se aplica a la pata 5 del 555. Esta tensión moduladora (que proviene de la red de canalización) es producida por la red formada por C2,R3 y R4 conectada a una rama del puente rectificador; o sea que en el tweeter tenemos un barrido que va desde los 25 KHz hasta los 65 KHz aproximadamente. El circuito consume una corriente de 250 mA y desarrolla sobre el tweeter presiones sonoras del orden de los 115 a 152 dB. El LED indica que el circuito se halla conectado. coloquei o resistor de entrada novamente, escuto um barulho parecida com uma bomba de aquario, mas volume baixo, vou comprar outro piezo e testar

esse esquema manda 2kHz

o que eu postei é pra variar de 25kHz ate 65kHz

tirei o de 47R mas coloquei ele de volta, faz um barulhinho, coloquei um led verde em serie com um resistor de 470R na saida

mas tirando o resistor de entrada o baralho sumiu!!

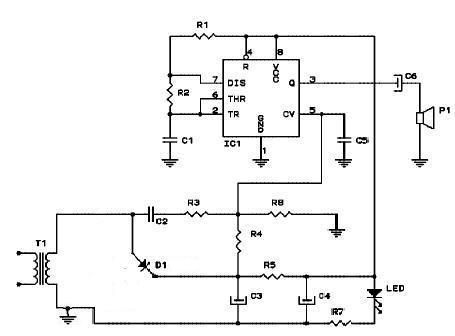

esse é o esquema que montei na protoboard, ta na espera de algum voador!

Na verdade não estava alto a tensão de entrada mas sim baixa, pois aumentei o resistor de entrada pra 470R e o barulho aumentou, retirei o resistor ligando direto em 12V CA e o ficou apenas um pi bem baixo, resta saber agora se funciona mesmo, agora é so esperar um mosquito aparecer

e se o piezo for trocado por um cristal de 100kHz???

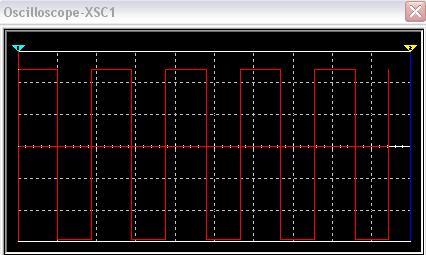

montei o novo esquema, ou meu ouvido é muito bom e escuta acima de 25k ou esta gerando freqüência abaixo de 20k olhando pelo osciloscopio do multisim a onda ta acima dos 20k, to desconfiado do meu piezo, ou sera normal esse barulho? alguem já ligou esses repelentes que tem pra vender, sera que eles fazem barulho?

esse outro varia de 25k a 65k e o que eu montei acho que emite uns 9k e aí da pra escutar e dormir com aquele piiiiii não da

de qual você esta falando. do que eu montei ou o que eu simulei?

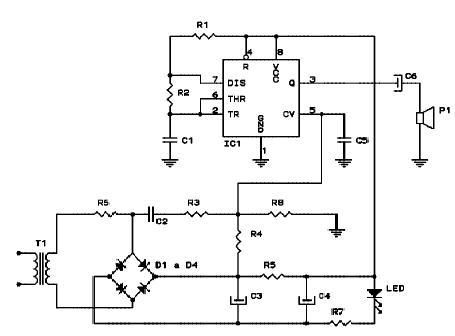

na verdade esse é o esquema correto estarei montando hoje a tarde na protoboard e aí comento o que aconteceu, se funcionou ou explodiu o ap hehehehe

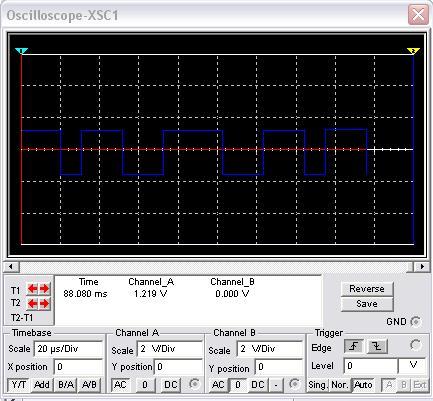

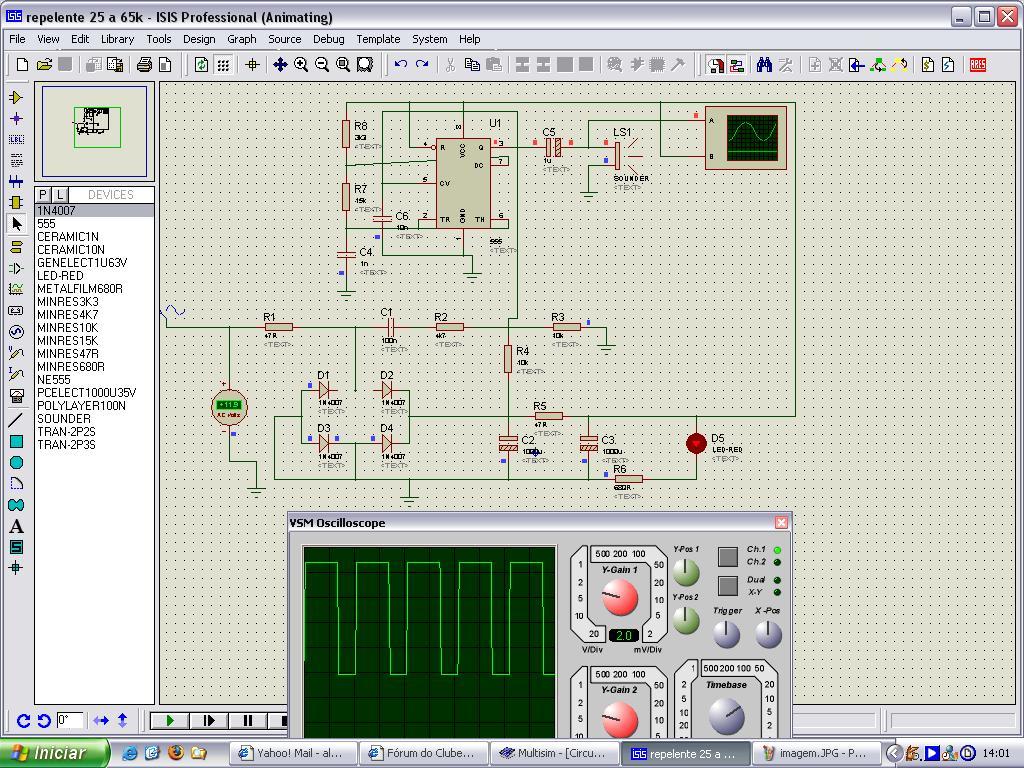

imagem do osciloscopio do multisim 7 imagem do proteus

montei o que estava aí, agora to simulando o que eu coloquei

o led ta correto, talvez não esteja funcionando, vou trocá-lo pra ver o que acontece

no site que o be07 falou: "Quando voam pela noite, a busca de presas processa-se em três etapas. Enquanto procuram no ar sinais de alguma presa, vão emitindo os ultra-sons entre 5-20 por segundo. Estes sons, que podem durar entre 5 e 10 ms, são inaudíveis para o ouvido humano pois têm uma frequência de 25 000 e 50 000 Hz. Ao receberem o eco de uma potencial presa, o número de sinais emitidos aumenta e a sua duração diminui atingindo os 40/s. Esta fase ocorre a distâncias de cerca de 1 metro da presa. Finalmente dá-se a fase de captura da presa com emissões da ordem de 200/s, cada durando cerca de 1 ms, todas em FM."

acho que não ta invertido!!

não ta invertido

montei o esquema, não testei com mosquitos mas: 1. Faz um zumbido 2. O led não liga tenho outro esquema que varia de 25k a 65k

é do mosquito, acho que pra morcego não tem esquema ainda

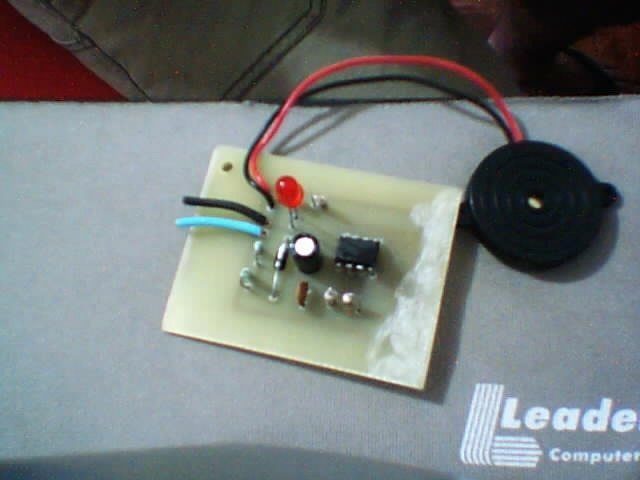

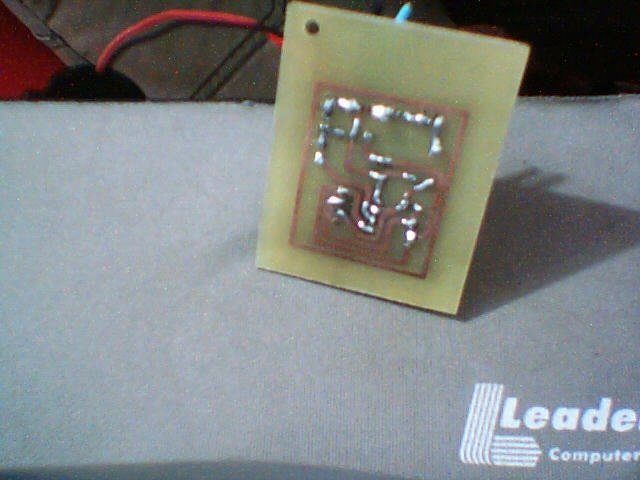

olha o meu aí
