Alessandro Nilsen

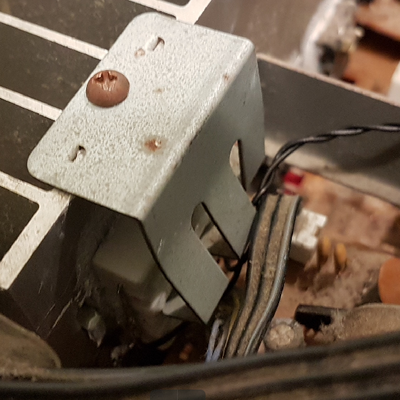

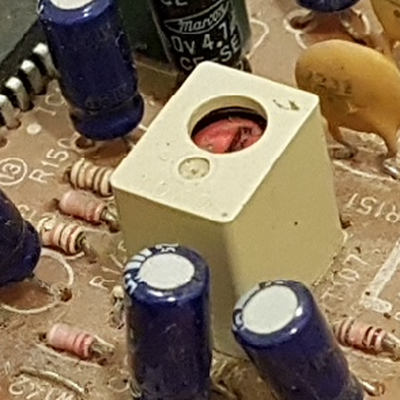

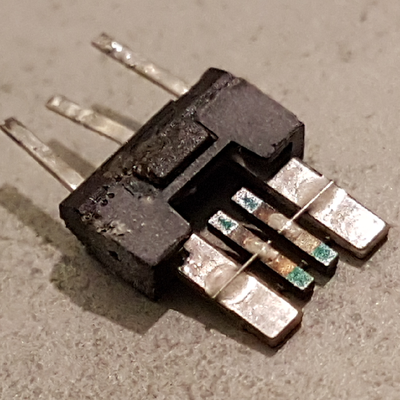

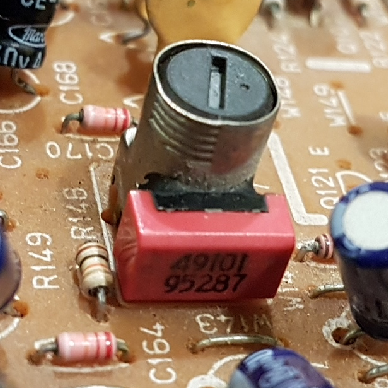

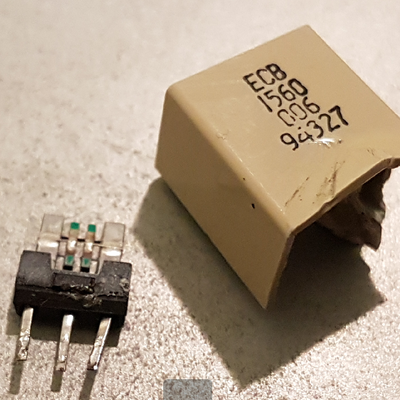

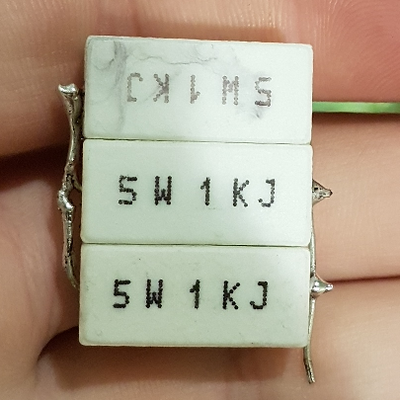

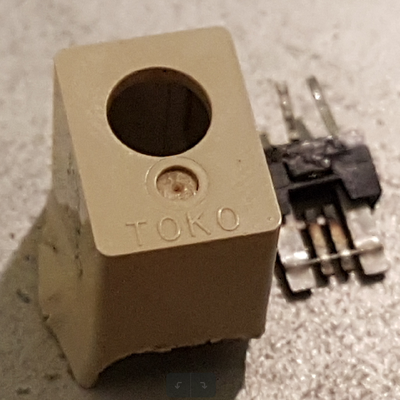

Boa noite a todos! Vim de novo à esse tópico para informar aos colegas qual foi a solução definitiva. Depois desse post ali em 21 de setembro de 2015, a função de rádio funcionou por uns 2 dias e parou totalmente, porém, não tive tempo para mexer, então usei o receiver durante todo esse tempo apenas como amplificador para a TV, até que o receiver começou a apresentar defeitos secundários intermitentes cada vez piores, até literalmente parar de processar qualquer áudio. Em paralelo à outro rádio que estava consertando (um Philips 06 rl 302), me animei para efetuar o diagnóstico do receiver já que estava aprendendo muitas coisas novas sobre rádio superhet, e embora o Philips usasse diodos e transistores de germânio, os princípios básicos são os mesmos para o PLL. Dentre os problemas que o receiver possuia: 1 - Rádio AM/FM inoperante. 2 - Estouros aleatórios no alto-falante. 3 - Relê de saída operando erraticamente (do protetor), cortando o sinal para o alto-falante. Os problemas 2 e 3 são causados pelo mesmo defeito, solda fria, na verdade fui obrigado a fazer uma revisão total em todas as placas, encontrei mais de 50 soldas frias! O problema 3 era causado especificamente pela solda fria no RY901, acionado pelo IC901, que fornece várias proteções para os alto falantes. O problema 2 era causado especificamente pela solda fria no Q805, parte do regulador +15V, pois a ausência dessa tensão mesmo que momentariamente, faz com que apareça +50V DC na saída do amplificador de áudio, sendo enviado diretamente aos alto falantes. Já o problema 1, vou detalhar o diagnóstico pois me deu trabalho, e a causa foi algo que eu não esperava. - Tensão +B de 15V do sintonizador, gerada pelo Q802 oscilando entre +15V e +30V, a causa foi o diodo zener D814 defeituoso, substituído. - Calor gerado por R831, R832 e R833, parte do regulador +B de 15V do sintonizador, substituí por três resistores de cerâmica de 5W e 1K cada em paralelo, fixados no dissipador principal. Descrição do problema: Sintonizador totalmente inoperante, tanto em AM quanto em FM, todos os 3 CI's recebendo alimentação normalmente. Pino 2 e 3 do CI LA1266, com 2.5V e 0.6V respectivamente (em FM), juntanto esses 2 pinos, o rádio FM volta a funcionar imediatamente, esses dois pinos estão ligados ao processamento de IF (frequência intermediária) vindas do front end FE101 e do IF do AM gerada localmente. Juntar os dois pinos não tem efeito para o AM. Às vezes, o FM continua funcionando por alguns segundos depois de separar os dois pinos, a tensão no pino 3 variando lentamente entre 2.5V até 0.6V, sendo que o FM para de funcionar quando a tensão diminui abaixo de 1V. O AM emitia fortes roncos inconstantes, medindo as tensões nos pinos 19, 2 e 3 do LA1266, no pino 19 (AM AGC, automatic gain control), a tensão variava entre 0V e 2.5V de acordo com os roncos, pino 2 com 1V constantes e pino 3 variando entre 0.6V e 1V onde quando perto de 1V os roncos se assemelhavam mais ao som de algo sintonizado do que ruído. A tensão no pino 19 me indicou possível problema no AM, sendo o pino 3 um forte indicador pois varia junto com a tensão AGC. Usando outro rádio que usa PLL, injetei o sinal de 10.7MHz (IF) vindo do front end FE101 (pino 1 do LA1266) no outro rádio (que usa o LA1265), que passou a reproduzir a rádio sintonizada pelo receiver, confirmando que o PLL e front end estavam funcionando perfeitamente, fiz o inverso também, pegando o sinal já decodificado pelo LA1265 e injetando no pino 12 do LA1266, sinal esse que foi reproduzido perfeitamente pelo receiver, indicando que o LA3401 (MPX) estava funcionando perfeitamente. O oscilador para o AM controlado pelo LA1266 não estava funcionando. O teste com o AM com a IF de 455KHz falhou, porém injetar o sinal decodificado pelo LA1265 no pino 15 do LA1266 funcionou perfeitamente, ajudando a confirmar que o problema estava na parte do AM. Usando o outro rádio como testador e doador de peças, testei o transformador de IF e o cristal, ambos funcionando. Pesquisando sobre filtros cerâmicos para entender seu funcionamento, descobri que há vários equipamentos antigos que usam filtros cerâmicos da marca "Toko" que estão sofrendo com deterioração. Sendo o transformador do oscilador do AM desta marca (T107) e este tendo um filtro cerâmico integrado, fiz mais algumas medições em volta dele, e quando haviam roncos no AM, aparecia tensão em cima deste transformador e sinal insuficiente e inconstante saindo do filtro cerâmico (pino 18 do LA1266), sem o IF de 455KHz em alto e bom tom não há feedback para o oscilador, e o LA1266 faz o que pode para tentar manter o sinal sem conseguir. Usei o transformador de AM do outro rádio (junto com o seu filtro cerâmico, e imediatamente tanto o AM quanto o FM voltaram a funcionar, tensões no pino 2 e 3 no modo FM perfeitamente estáveis em 2.5V, e no modo AM, estáveis em 1V. Sinal de IF de 455KHz estável e tensão no pino 19 estável. Seguem fotos, área escura, superaquecimento: Resistores novos: Transformador T107 original e substituto: Filtro cerâmico extraído: O receiver está funcionando há 3 semanas sem nenhum problema! Espero que tenha sido útil!

Olá amigos do fórum. Finalizei o reparo em uma adega Durabrand SC-12A (com termostato digital), minha dica é, para não perder tempo com defeitos secundários, substitua todos os capacitores da fonte de alimentação, tanto do primário quanto do secundário. Porém vou relatar minha experiência, pois pode ajudar algum amigo que esteja com dificuldades. No meu caso, a adega chegou inoperante, com um dos transístores do primário em curto (medindo cerca de 100 Ohms). Após a substituição de ambos os transístores (usei 13007), a fonte voltou a funcionar, porém fazendo barulho de 'fritura', com tensão baixa na saída e ao conectar o peltier, um dos transístores do primário entrou em curto-circuito novamente. Atribuí esse funcionamento à fonte estar funcionando no modo auto-oscilatório (que é o modo como fontes cujo C.I. gerenciador fica no lado secundário dão 'partida'), ou seja, o TL494 estava totalmente inoperante! Substitui os capacitores que os amigos citaram nos posts acima, estavam com o valor alterado e/ou com a ESR altíssima! Isso fez com que o TL494 voltasse à vida, porém, a tensão de saída da fonte ao invés de variar de 3V até 12V linearmente à mando do termostato, pulava de 5V para 12V e vice versa. Fiz outro pente-fino na fonte como um todo, e encontrei praticamente todos os demais capacitores alterados de alguma forma, tanto no primário quanto no secundário, resistores, transistores e afins estavam OK. Fiz a substituição completa dos capacitores dessa fonte. e ela passou a responder adequadamente ao sinal do termostato, variando linearmente de 2.6V até 12.6V, porém, quando a tensão estava abaixo de 10V, a fonte emitia um ruído leve e aparecia ripple na tensão de saída, resolvi alterando o valor do capacitor C201 de 47uF para 220uF. Fica aí meu relato, substitua todos os capacitores da fonte, assim irá evitar dor de cabeça com defeitos secundários.

Olá!! Devolvi o aparelho. A tcon é integrada no display se me lembro.

De nada amigo!

Troquei a Tcon e infelizmente o defeito continua, isso me garante que o problema realmente é o display. Agradeço a todos pela ajuda que recebi, e espero que esse tópico seja útil para mais alguém.

Se for, vou vender as placas e comprar uma TV melhor. Valeu!

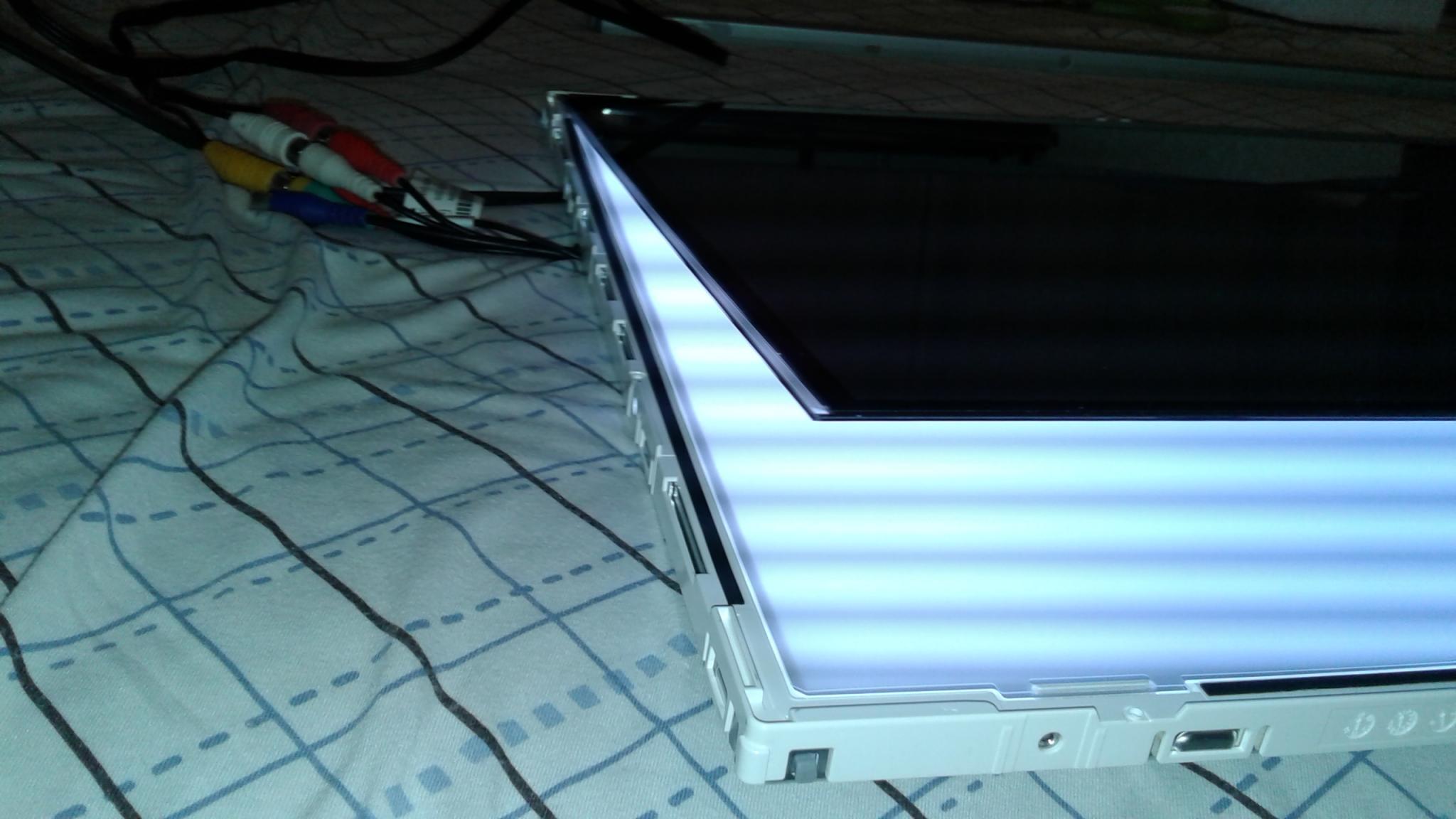

Só agora tive tempo de mexer na TV. Tentei seguir os passos no vídeo sobre isolar as trilhas dos flats mas não consegui resultados conclusivos, então passei para a próxima dica. Cuidadosamente removi a moldura da tela e percebi que esse display não possui os flats laterais. Depois de fazer isso, percebi uma mudança drástica nos defeitos da imagem, na TV estava ligado o meu video game enviando sinal de vídeo para a TV, e em várias partes a imagem sumia (a tela ficava preta), depois voltava, congelava, ficava borrada etc... Montei a moldura novamente e liguei a TV, desta vez não apareceu nenhuma imagem, pois a T-con estava queimada/em curto, ela fazia um barulho, tic/tic/tic e um dos componentes estava quente demais. Como não há flats laterais, achei a chance de ser o display menor, então comprei outra T-con. Quando esta chegar, eu continuo os testes.

Farei isso, quando eu tiver novidades informo vocês.

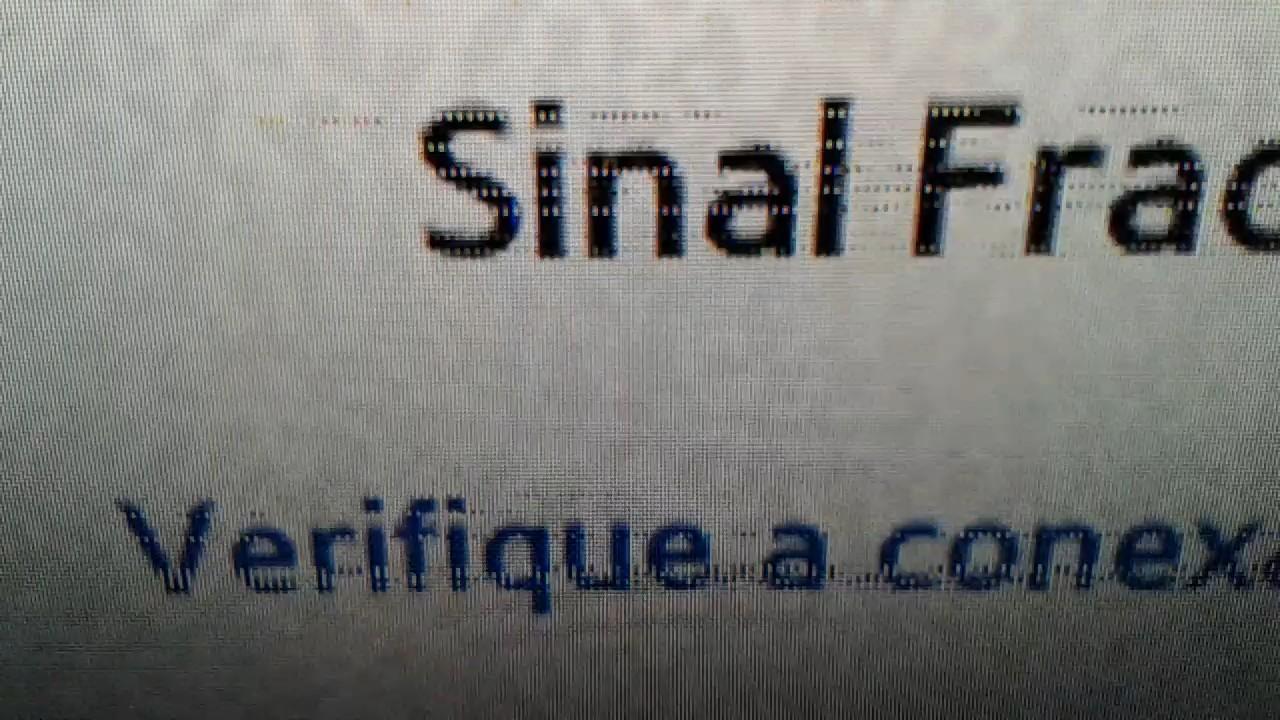

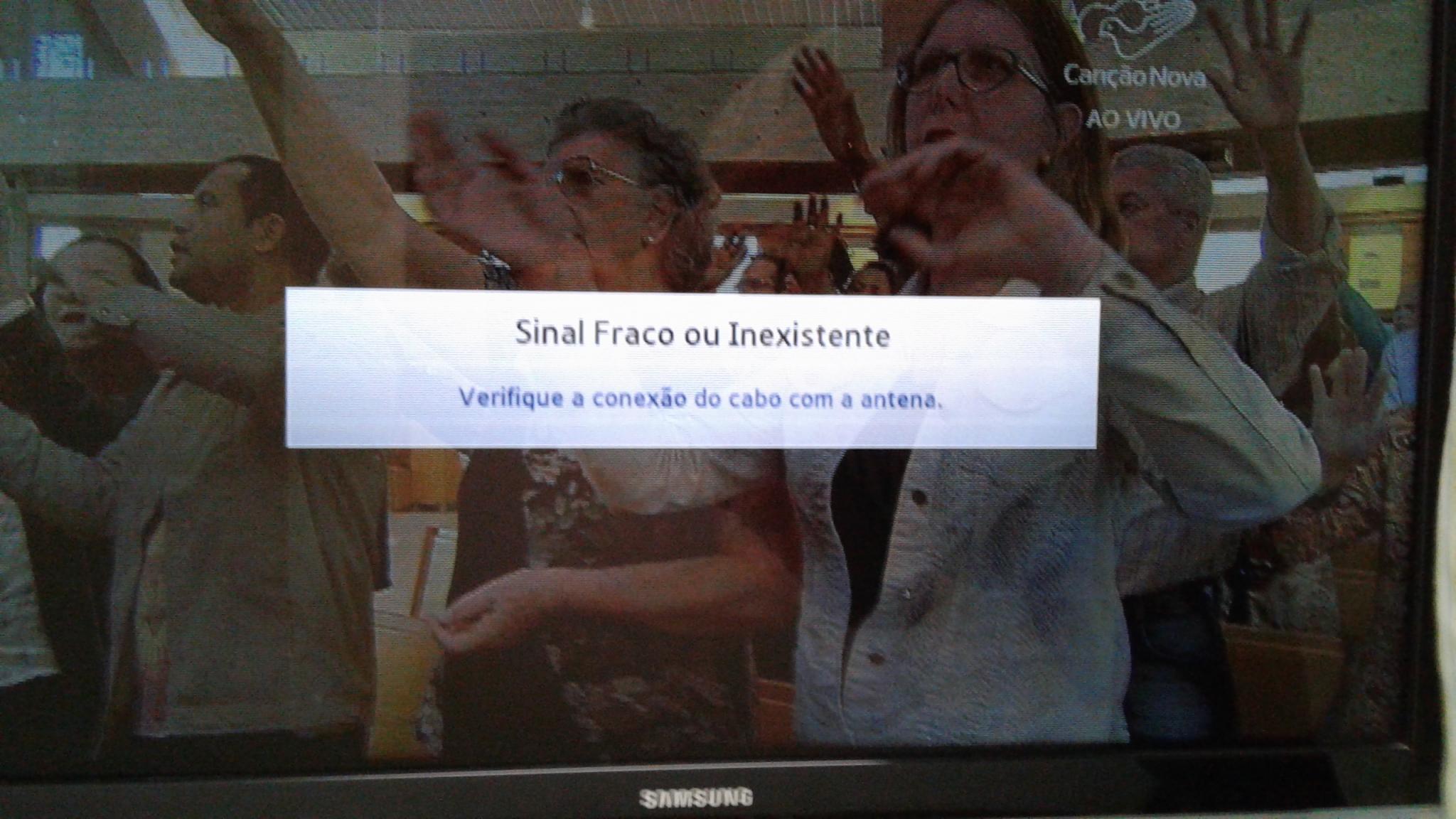

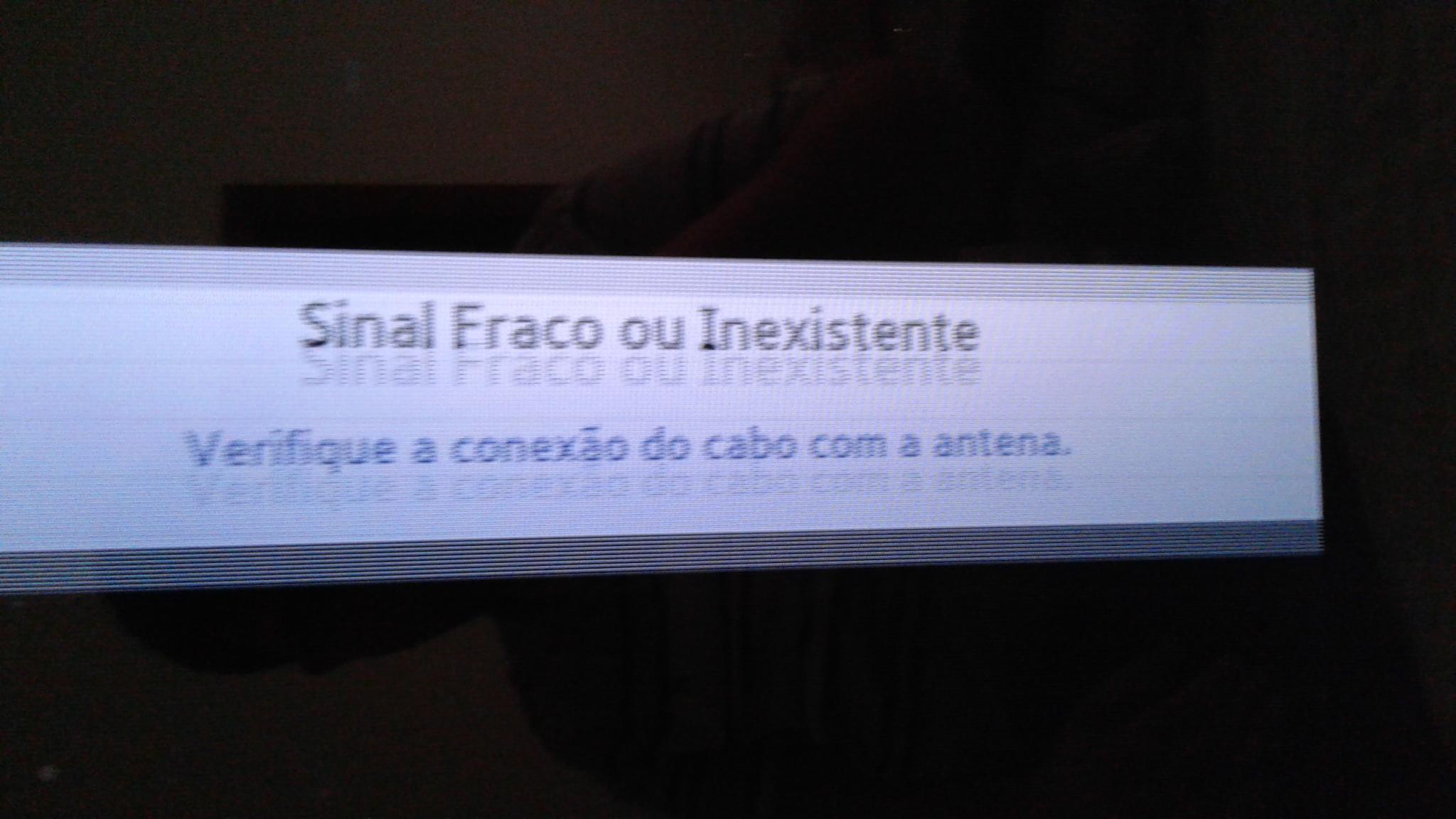

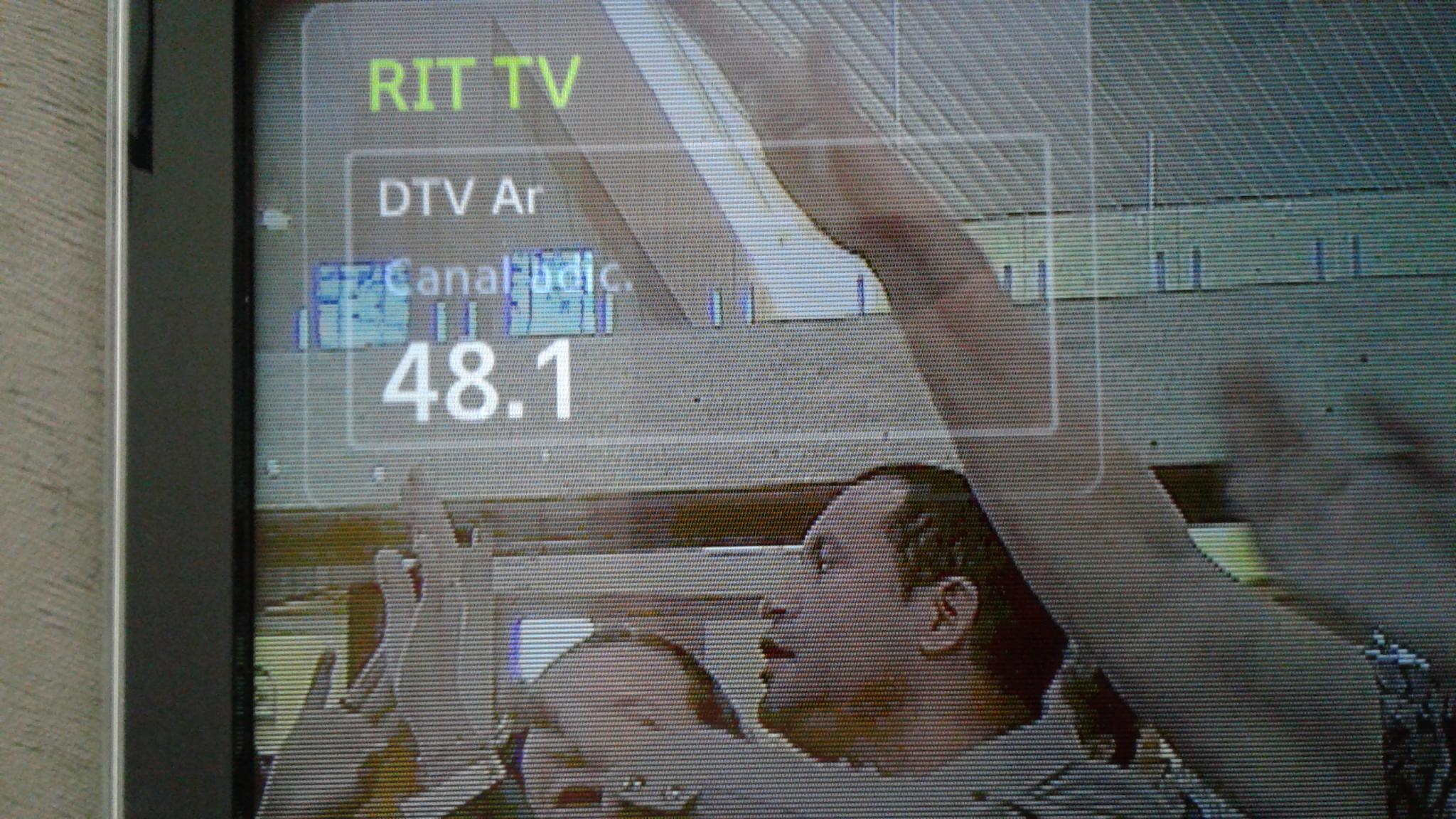

Pois é amigos, já assisti a esses vídeos, o meu parece ser uma mistura de todos esses defeitos, estou postando mais algumas imagens de mais defeitos que ocorreram hoje, estou deixando em anexo. Um defeito no flat do display não causaria defeito somente em uma porção da tela? No caso do vídeo onde um pedaço da tela fica preta por exemplo é isso que acontece. Vou esperar mais algumas dicas antes de comprar uma T-CON nova.

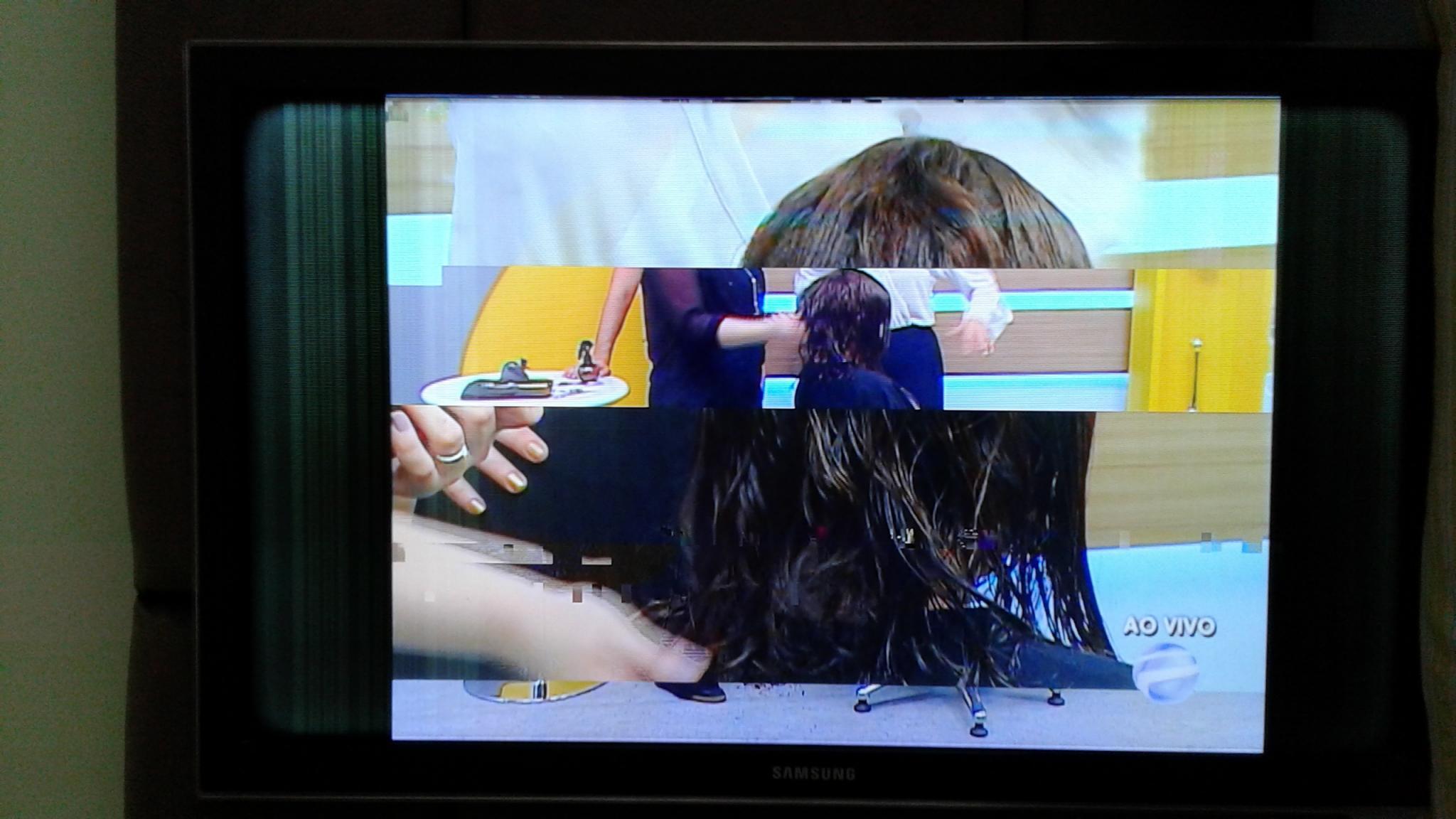

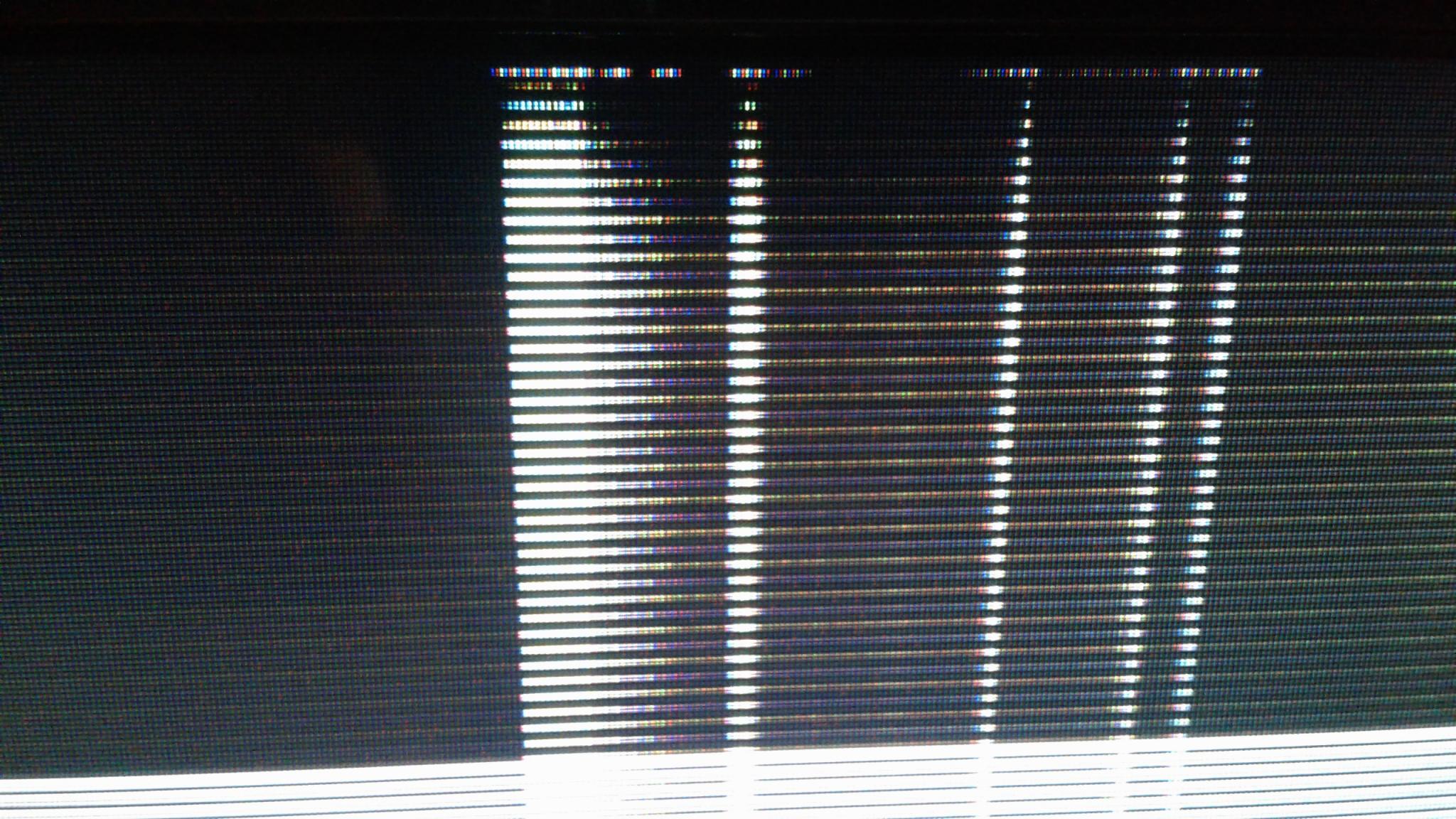

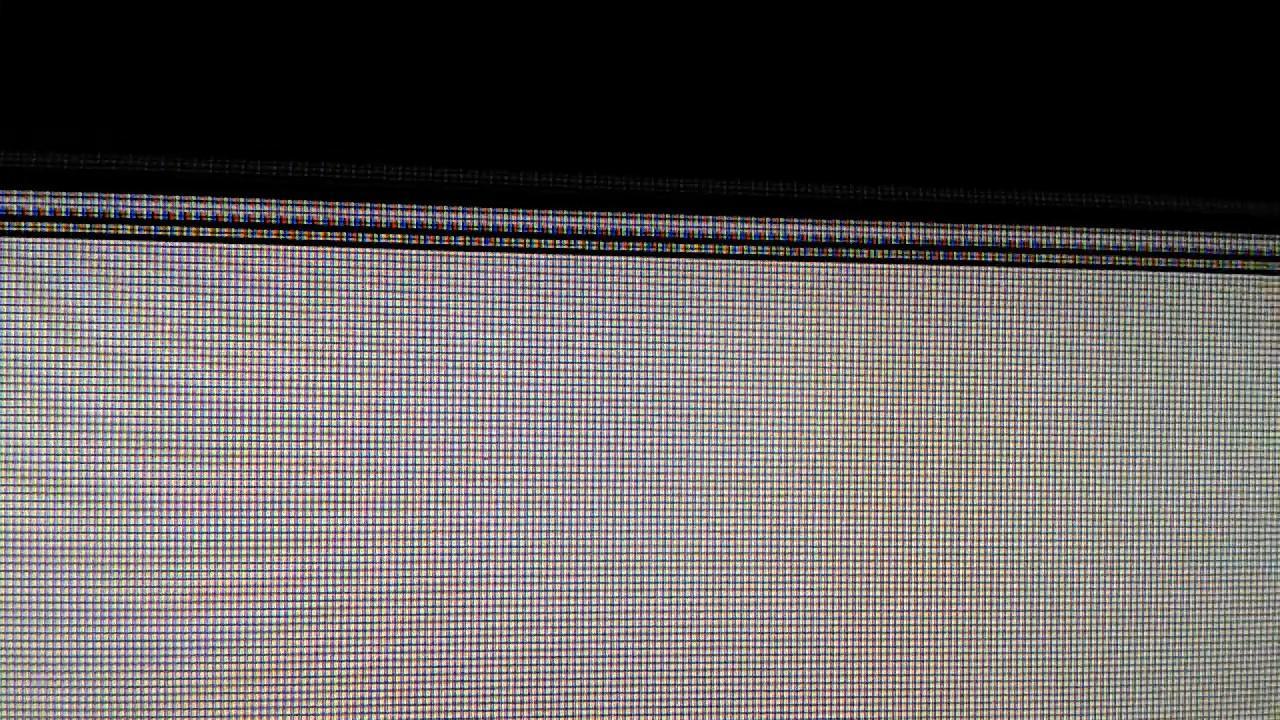

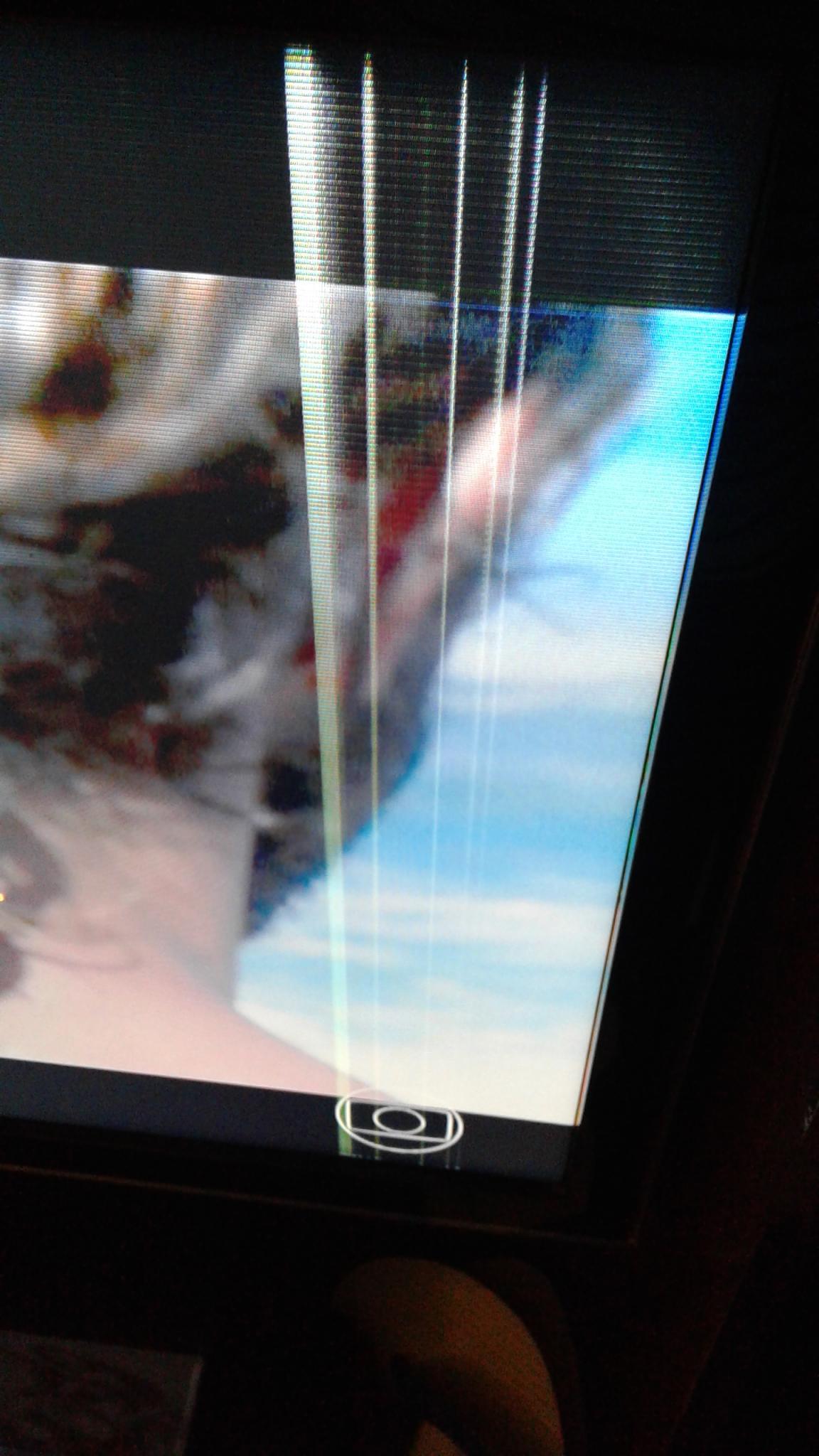

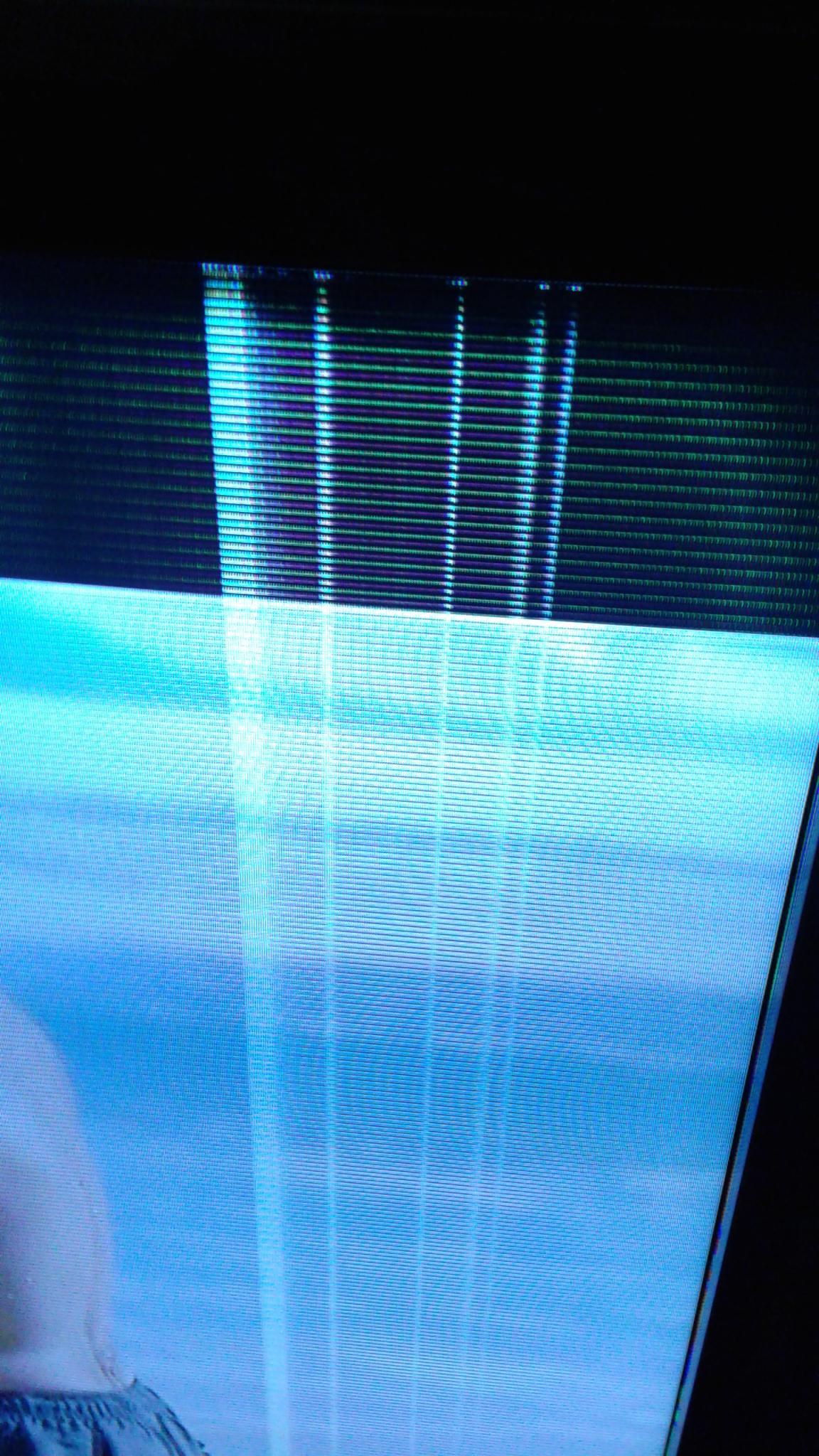

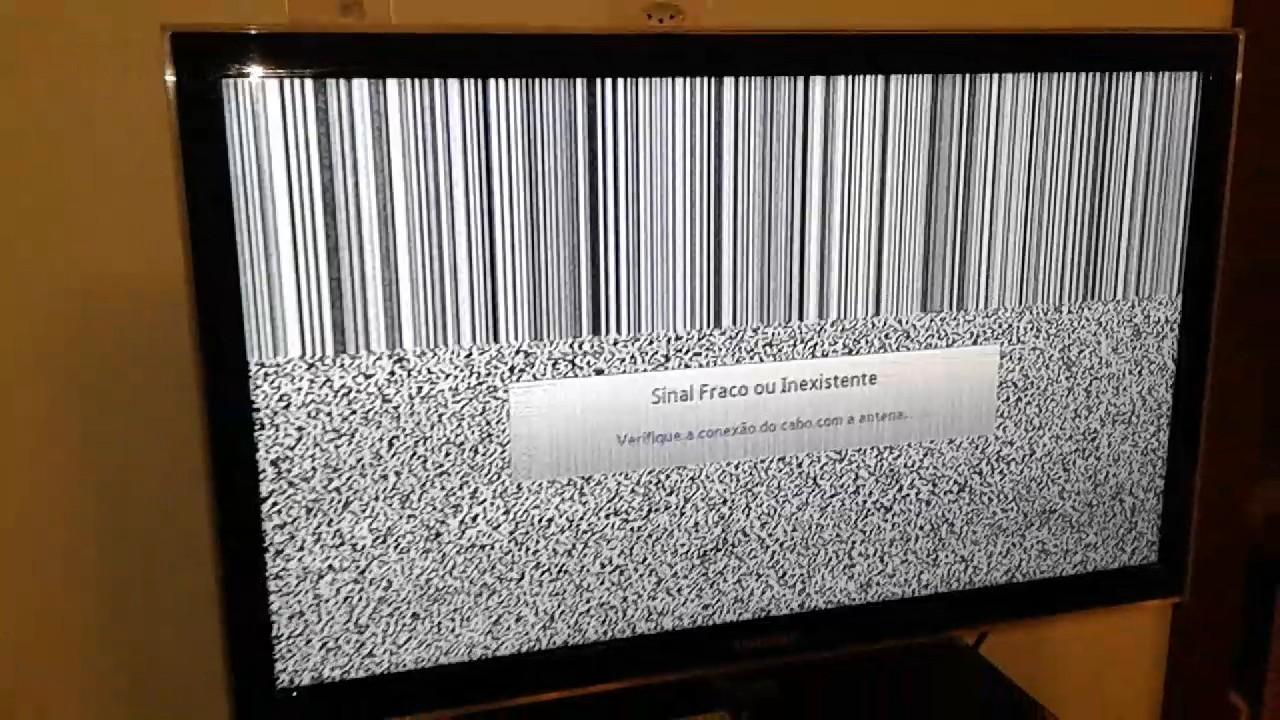

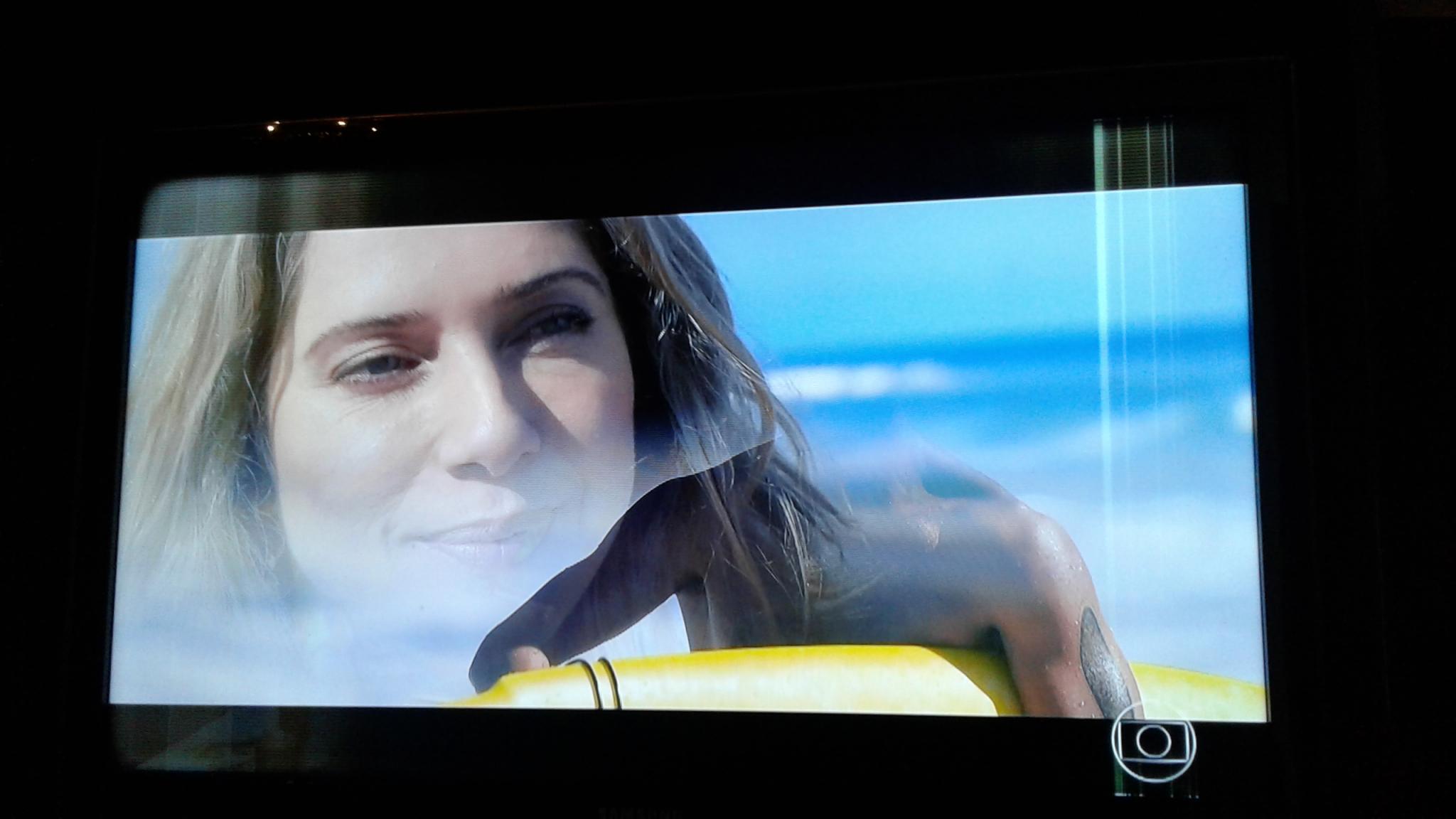

Olá amigos do fórum. Faz um tempo a TV da nossa sala, uma Samsung UN32D5000, começou a dar problemas. Quando a TV está fria e é ligada, geralmente acontecem duas coisas, ou a TV funciona perfeitamente ou fica com a imagem falhando e congelando, porém no local da falha ficam linhas verticais e defeitos horizontais: . Assim que a TV aquece um pouco esse defeito some e ela funciona normal por mais um tempo. Depois começam a aparecer pequenas linhas horizontais somente no topo da tela, que ficam piscando e mudando de posição. Depois de alguns minutos ligada, os defeitos são aleatórios, a imagem fica congelando, ficando por baixo da imagem da tv, partes da tela ficam "descoloridas", linhas horizontais com um píxel de largura por toda a tela, linhas verticais sobre áreas mais claras da tela. etc.. (observe a cor preta desbotada nos cantos, isso ocorre com outras cores também) Bom, já fiz testes na fonte e ela está OK, fico com duas alternativas, tela ou T-CON, mas antes de comprar qualquer peça de reposição gostaria de saber a opinião

Pois é, bem estranho mesmo. Sim, obrigado.

Olá amigos! Estou faz duas semanas com esse televisor de 40", e não consegui fazer o diagnóstico ainda. Vamos lá, sintomas: A TV liga, desliga, sintoniza canais, tem som, responde ao controle remoto e acende o backlight perfeitamente. Porém não há imagem, devido ao backlight aceso, a tela fica roxa, não há vultos ou qualquer indício de imagem na TV. O que já testei: Tirei os eletrolíticos da fonte e testei um a um no capacímetro, todos com capacitância dentro do limite e com ESR boa. Testei a saída de 12V da fonte com a TV ligada usando o osciloscópio, a tensão é estável e o ripple está dentro do padrão. Desconectando o cabo de energia da placa principal com a TV desligada o backlight acende, logo, o driver e os LEDS estão OK. Medi algumas tensões na V-Com e parecem boas, inclusive o conversor DC-DC está funcionando, Ligando a TV sem o cabo LVDS causa o mesmo problema. Troquei o cabo flat LVDS por outro, tirei e recoloquei os flats da V-Com na tela mas não adiantou. Verifiquei se havia capacitores em curto na placa da tela, não achei nenhum. Retirei todas as placas e coloquei de novo. Percebi que a placa da fonte está com um dos cantos quebrado, porém, nessa parte não existe nenhum componente nem trilhas próximas. Primeiramente condenei o display e deixei a TV encostada por uma semana sem energia. Ontem antes de montar para devolver o aparelho, liguei a mesma na tomada e ela não ligou sozinha (como geralmente faz), apertei o power na TV e a mesma ligou com imagem completamente normal, daí fiquei curioso, tirei a TV da tomada e montei a parte traseira de novo, tentei ligar e ela não deu imagem, ficou como estava antes. Não sei mais o que testar, essa foi a única vez que ela deu imagem durante os meus testes. Por isso peço ajuda para vocês, alguém sabe se tem mais algum teste que eu posso fazer ou algo que me ajude a resolver?

Olá! Se comprou tão recentemente, encaminhe o produto para a garantia, é seu direito. Ou devolva o produto. @MaikinSouza Teste o link de download e o mesmo está funcionando normalmente, lembrando que o link certo é o do mediafire: http://www.mediafire.com/file/33dt5rq0m29o5rg/software+tv+philco+tv-ph55x57dag+3d.tar.gz

Obrigado @Bcpetronzio. Estamos aqui pra isso, mesmo que seja para ajudas pontuais, como re-upar um arquivo. Boa noite.

Fico muito feliz que lhe foi útil.

Upei no Mediafire agora; https://www.mediafire.com/?33dt5rq0m29o5rg

Disponha!

Com a chave nessa posição: 1 - Vermelho 2 - Branco 3 - Amarelo 4 - Verde

Sim, também não achei o firmware dela em lugar nenhum.

Olá! Recebi esta televisão com o seguinte defeito: ao ficar um longo período fora da tomada ao ligar ela funciona por uns 3 segundos (nem sempre ela funciona) e depois se desliga, ao tentar ligar, o led vermelho fica azul, porém a TV fica assim, se desligar da tomada novamente e ligar novamente, ela para de responder aos comandos e somente o led vermelho de stand by fica aceso. O dono disse que ela estava desligando sozinha de tempos em tempos, e o problema se agravou até ficar assim. Já fiz os testes necessários, mas sempre é bom confirmar com mais alguém se meu diagnóstico foi adequado. Testes feitos: - Teste do ciclo liga-desliga da fonte, juntando o +5,3V com o PWR-ON, todas as tensões apareceram e ficaram estáveis. - Coloquei uma carga em cada uma das tensões e analisei no osciloscópio, todas ficaram estáveis e sem ripple. - Com a fonte ligada, acionei o inversor, e a tela acendeu perfeitamente, logo, descartei problemas nessa parte. - Com a placa principal conectada, verifiquei o sinal do PWR-ON enquanto tentava ligar a televisão, porém nenhum sinal foi enviado (o led estava azul nesse passo). - Tentei ligar a fonte manualmente enquanto conectada à placa principal, porém nada aconteceu. - Desconectei o cabo flat que liga a placa T-CON e repeti o teste, sem nenhum resultado. Tendo isso, vasculhei a placa principal por capacitores em curto, porém não achei nenhum, logo meu diagnóstico foi a placa principal danificada e recomendei a troca. Porém antes de executar o serviço, vou ver se consigo regravar o firmware através do USB ou porta serial. Valeu!

Oi. Eu tenho um backup do arquivo. Vou upar no Dropbox e disponibilizar pra voces. -------- Aqui: https://dl.dropboxusercontent.com/u/429060/eletronica/software tv philco tv-ph55x57dag 3d/MbootUpgrade.bin https://dl.dropboxusercontent.com/u/429060/eletronica/software tv philco tv-ph55x57dag 3d/PH55X57DAG3D VA.txt https://dl.dropboxusercontent.com/u/429060/eletronica/software tv philco tv-ph55x57dag 3d/PH55X57DAG3DVA.bin

Antes de descartar o ventilador, eu desmontei todo o motor para conferir se tinha alguma espira em curto, e não achei nada, porém grudado nos parafusos tinha uma resina que cheirava a mofo, então decidi dar uma última chance, pra isso, eu refiz as ligações desde as bobinas e troquei o termofusivel por um de menor temperatura, a parte elétrica ficou assim, montei deixando-o bivolt de novo. É isso, agradeço de novo pela ajuda, finalizado.

Não tive sucesso, aqui as medições: L1 - 106V L2 + Laux - 86V Testei tirando Laux do circuito e o motor não girou, mas pude dar partida nele com as mãos para ambos os lados, se a hélice tiver atarraxada ao motor, desconectar Laux faz o motor parar. No motor, uma das bobinas está mais escura que as outras, e essa encostando o dedo é a mais quente delas. A queda de tensão é porque temos duas bobinas em paralelo, que irão consumir mais corrente, e essa corrente irá passar por L1 que está em série. Virtualmente, testamos todas as possibilidades, provavelmente o motor já era, ainda falta testar ele em 110V e ver como se comporta. ---------- Decidi aposentar o ventilador, realmente me parece um erro de projeto Laux ser de 125 Ohms, existe um vídeo no YouTube onde um cara mostra um Pro 55 com o cabo partido, e lá pode-se ver a disposição dos cabos na chave 110/220, e realmente Laux recebe 220V. Agradeço muito sua paciência, obrigado pela ajuda!

Sim, o problema é que a ligação entre L3 e Laux é interna, isto é, será preciso abrir todas as conexões do motor diretamente na bobina para fazer essa ligação, como já estou quase jogando o ventilador fora, vou arriscar fazer isso como último recurso, se der errado então eu já descarto o ventilador. ---------- Conseguí abrir as conexões das bobinas, o que você sugeriu foi trocar L1 e L2 de lugar?

Sem o cheiro está um pouco difícil. A diferença do desenho do meio pro último é que eu cortei uma das conexões do motor assim invertendo a bobina L2. Preto cap e vermelho cap são os dois fios acessíveis e são os terminais do capacitor, cortando o fio preto eu isolei L2 e pude liga-la de maneira invertida, assim o motor passou a funcionar. Só uma pergunta, o motor é novo, esse cheiro não seria normal? ------------ L2 = 130V L1+Laux = 90V
