Caros colegas, boa noite.

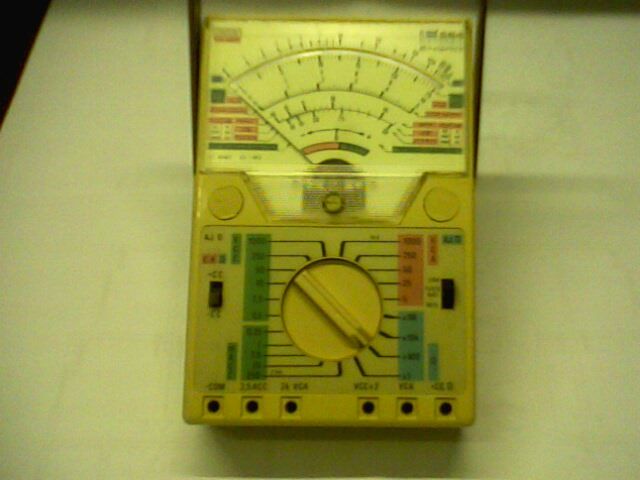

Tenho um multímetro ENGRO 584, muito bom, conforme fotografias em anexo.
Tive que desmontá-lo para substituir alguns componentes eletrônicos danificados,
e não estou acertando montar a parte mecânica do mesmo. O meu problema está

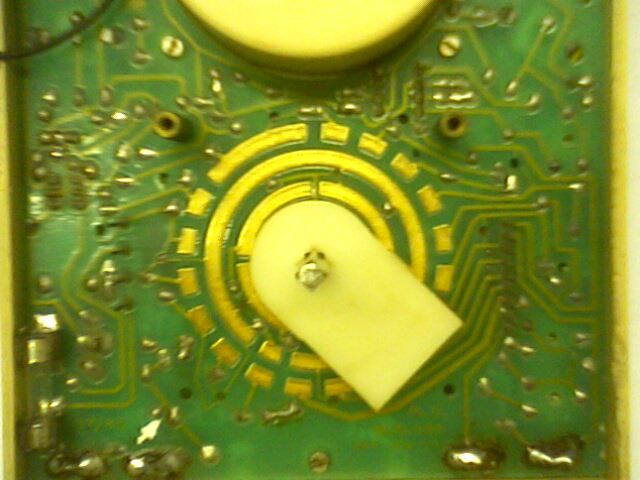

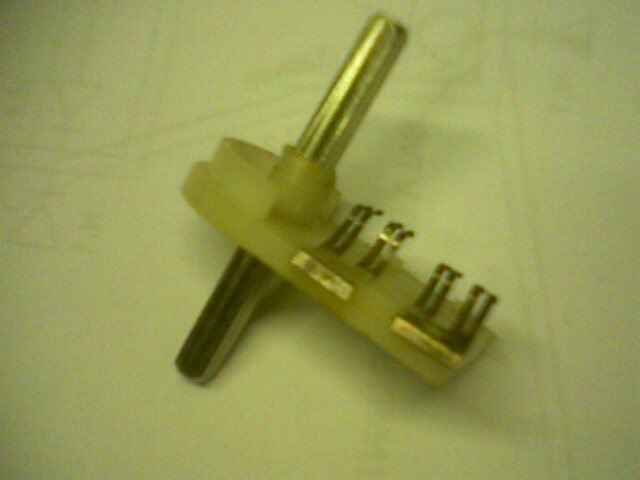

na montagem do eixo que possui uma peça plástica branca, com dois grupos de
lâminas metálicas que fazem contato deslizante com o circuito impresso principal,
e trabalha em conjunto com uma roldana de cor preta também com grupos de
lâminas que fazem contatos deslizantes com o circuito impresso auxiliar, por fim,
esse referido eixo recebe a chave seletora de escalas.

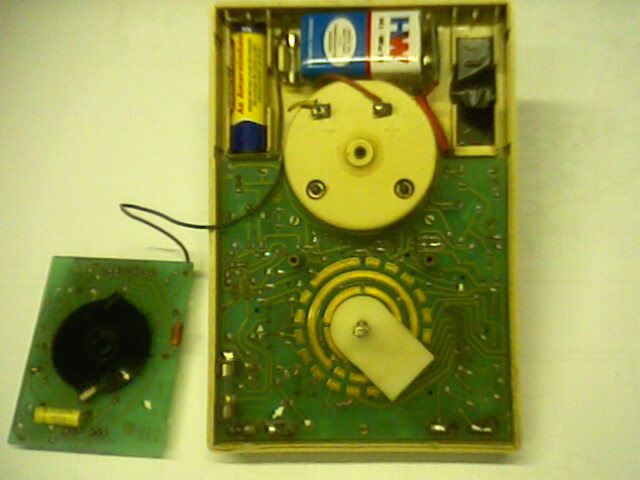

Os dois circuitos impressos (principal base e o auxiliar que encaixa no principal por
contatos ware) Possuem setas indicadoras de como encaixar um ao outro, porém
danada da peça de cor branca não tem seta nenhuma.
Acho que meu problema só será resolvido, se algum colega do fórum tiver um multiteste
igual. Sugiro ao colega que tiver igual, ou souber como se montar essa parte mecânica,
diga em qual escala devo colocar a chave seletora e pra que lado ficará a parte arredondada
da peça de cor branca, e se possível tirar fotos do seu teste aberto.
No aguardo de uma solução favorável, agradeço antecipadamente àquele que me solucionar
Esse problema, o multímetro é antigão, mas é muito bom.
Sem mais, Wellington Jota.
