mateusMX

@Isadora Ferraz Aí que está, não desisti fácil, virei a noite fazendo testes, a luminosidade dos leds não é o que atrapalha mas sim a posição da incidência da luz sobre o lcd, testei com Led branco, led amarelo, até que abri um carregador universal que carrega bateria de celular diretamente nele e tem o lcd iluminado e após isso fui estudar o funcionamento dos painéis lcd, o meu só mostra o que está indicado no visor ao receber luz direta sobre, após isso, desmontei um display de iphone 5s que tinha aqui para ver se conseguia adaptar a parte dos filtros dele atrás do meu lcd, mas não consegui retirar o mesmo da placa(medo de dar errado e ficar sem ar condicionado, já que instalei ele terça feira passada hehe). Mesmo assim, já que já tinha aberto o display, fiz o teste com os leds smd dele tentando fazer ele refletir na carcaça do controle e não na lateral do lcd e não deu certo. O jeito mais viável seria tirar o lcd e retirar os filtros do fundo e trocar pelos corretos no entanto o projeto só esta em pausa, até eu criar coragem ou achar um outro controle para usar de cobaia e ver como descolo o lcd dele dá placa. Mas já valeu o aprendizado, não fazia ideia de como funcionava um lcd, não sabia fazer leitura de resistors smd e muito menos a diferença de transistores pnp e npn, básicao mas tá bom. obrigado novamente! E nos veremos por aqui ainda, minhas dúvidas estão longe de acabar haha

Após passar a noite fazendo alguns testes vim informar que o circuito funciona perfeitamente com esses componentes (obrigado Isadora pelas dicas), mas tem um porém a tela lcd do meu controle é do tipo refletiva e não é preparada para receber a luz por via de backlight, logo a adição do led não fez ela ficar visível com a luz do led. Segue um link explicando sobre os tipos de lcd:https://focuslcds.com/journals/lcd-polarizers-reflective-transflective-and-transmissive/ Final da história: não é viável fazer essa modificação haha Obrigado e abraço a todos.

Alguem pode dar uma luz, estou com medo de colocar esse transistor e acabar dando algum problema no controle, segue o datasheet do que a isadora me recomendou e o do que eu achei. alguem poderia me confirmar se posso usar esse no lugar do outro juntamente com os resistores de 51ohms no r2 e 1k ou 2k no r6. agradeço desde ja! https://16748.lightstrade.com/view/515525/PNP-transistor-45V-BC807-40-SOT-23.html https://16748.lightstrade.com/view/516068/S9012SMDTRANSISTORSOT-23.html

Fico anos sem aparecer por aqui, mas toda vez você que salva meus topicos rsrs, obrigado mesmo isadora! mas ja abusando da boa vontade, achei uma placa aleatoria aqui em casa onde encontrei os resistores smd 510 para o R2 e smd 102 para o r6, foram os unicos que encaixaram nas medidas que voce passou. e alguns transistor pnp 2T1 que vi que sao os únicos pnp, seria viavel o uso desses? agradeço desde ja!

@Airtonarl assista o seguinte video, a diferença é que a da pessoa do video ja veio com o trasistor Q2, justamente o que esta em falta no meu, somente sem o led. O meu no caso tem o circuito, mas falta os componentes. a intenção é fazer funcionar igual o próprio controlador comanda, ligando o led por 3 segundos ao apertar algum botao, seria mais que o suficiente para mexer nas configuraçoes de madrugada. minha duvida seria em achar o trasistor pnp, ja que o controlador manda carga positiva, somente zerando quando apertado algum botão, logo o sinal para o transistor armar seria negativo, por isso penso que seja o pnp, fora isso seria achar o valor das duas resistencias. Agradeço pelo comentario amigo. Até mais ,

Ola amigos! adquiri um ar condicionado da consul, mas o mesmo não tem iluminação no controle. Após abrir o mesmo vi que ele tem o circuito completo para a instalação do led, mas faltam 2 ressistores e um transistror que acredito que seja do tipo PnP. Na foto anexada fiz três marcações sendo elas: vermelha: tensão constante da bateria, quando se aperta qualquer tecla, a tensão zera por 3 segundos azul: positivo da bat amarelo: positivo do led. até agora nao entendo o porque de economizarem nisso, de noite é imposivel usar o controle, se alguem poder me ajudar a descobrir esses componentes, ficaria muito grato. abraço à todos e feliz natal!

justamente, uma bateria de 150ah pode dar picos de até 1000a, essa corrente nos capacitores deve dar bem errado viu kkkk esse esquema de carregar o capacitor com um resistor ou lampada é aplicado aos automotivos ja. mas me surgiu uma duvida, nos picos de consumo do modulo os capacitores irao descarregar uma parte de sua energia, caindo dos 13.8v que a fonte+bateria produzem. logo apos essa descarga, a bateria ira mandar a energia de volta para eles, nesse momento nao sei calcular qual a corrente de carga que vai ser mandada para eles. mas acho que vai passar muito esses 3a. nesse caso os capacitores vai funcionar o tempo todo nesse ciclo de carga e descarga ligados a bateria nesse caso corro algum risco de danificar eles?

@Wagner Ruaro opa legal amigo tirando dois componentes que estão lixados o circuito esta bem visiveis, vou procurar algum que esteja completo... @ilkyest então amigo eu usei umas calculadoras online para calcular a capacitancia deles em serie, pois como eles vai trabalhar em 12v preciso somar suas voltagens. meu intuito é usa-los pasa suprir picos de enegia em modulos de som automotivo.. no meu caso atualmente uso um soundigital de 3000wrms @Isadora Ferraz no caso eles carregaram a 7.58v somando a tensão dos 6caps em serie. carreguei eles até os12v o que levou mais ou menos uns 12minutos. medi a tensão individual de cada durante todo o processo e eles se mantiveram entre 1.8v a 2.2v, o circuito seria justamente para que todos eles recebam a mesma carga, correto? sou bem leigo em circuitos e afins,estou começando a estudar o basico agr hehe se puderem me ajuda a fazer um circuito com componentes que sejam fáceis de se encontrar agradeço rsrs agradeço a todos que responderam. segue uma foto da ligação que fiz pra teste aqui..

alguem?

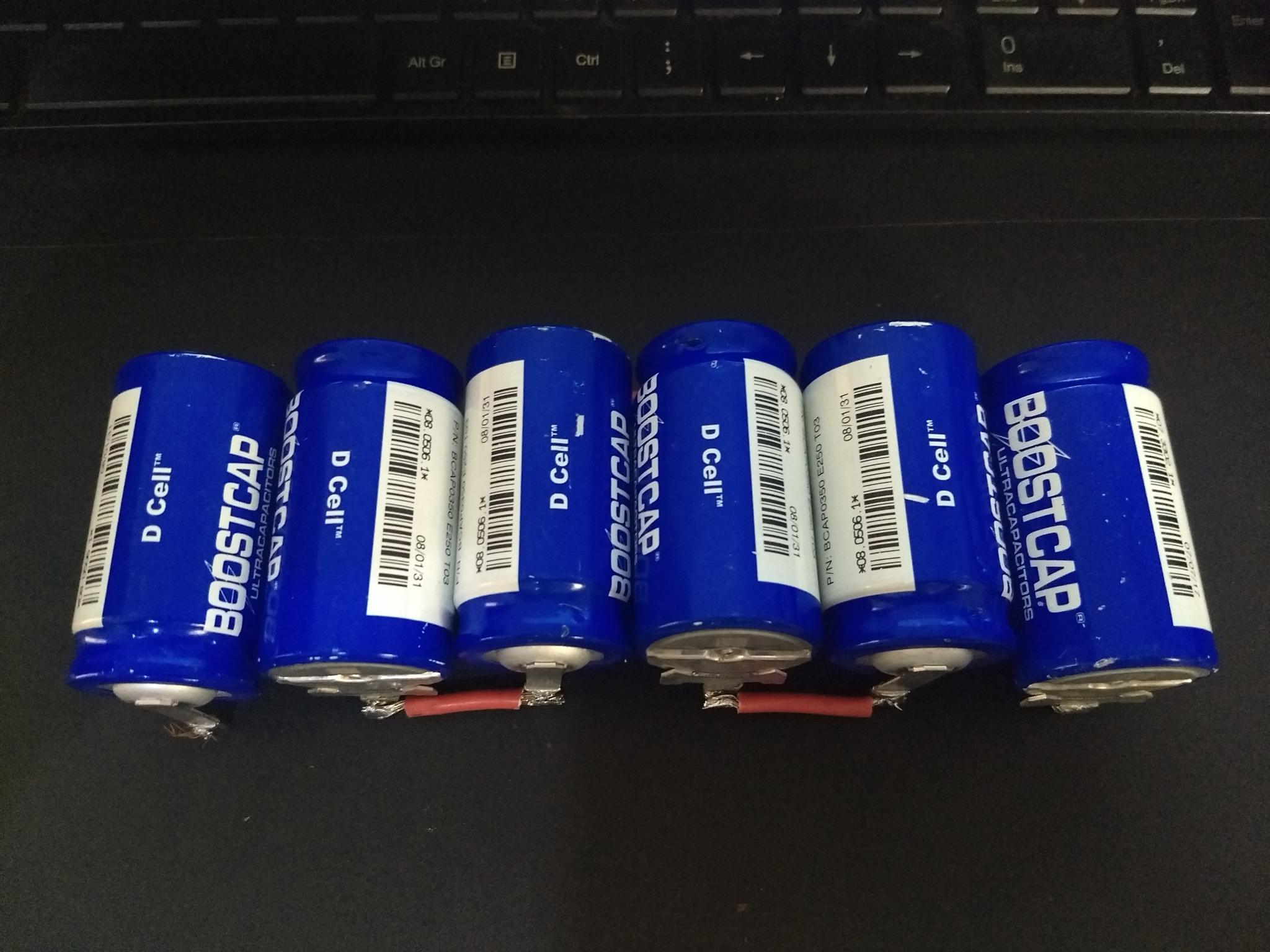

ressuscitando o topico aqui... acabou de chegar os capacitores que fiz pedido, como eles sao usados gostaria de saber se tem algum teste que possa fazer pra saber se eles estão em bom estado, e como fazer um circuito pra regular a tensão entre eles, ja que eles vão ser ligados em serie e irao funcionar a uma tensão de 14v. usei uma fonte de 12v para carregar eles usando uma lampada de 12v 21w e para chegar a 7.58v demorou 4,40min, queria calcular igual o do link do primeiro post mas nao achei resistor de 22ohms 5w. com esses dados da pra ter uma noção da capacitancia deles? agradeço desde ja!! abraços

O custo beneficio dos supercapacitores maxwell é muito bom então, mesmo que eles entreguem cerca de um terço do que seria o prometido ainda sim daria cerca de 20f, vi no ebay uns circuitos de proteção para eles, gostaria de saber algo mais detalhado de como fazer, sou aprendiz em eletronica ainda, para evitar danos e melhorar o funcionamento deles. agradeço pelas respostas.

Ola gostaria de saber se seria vantagem montar um banco de capacitores para usar em som automotivo ou comprar megacapacitor próprio pra som. vi que o mega capacitor Booster de "35 Farad" tem na verdade 13,4 Farad real de acordo com um teste feito por usuarios do mesmo. https://http2.mlstatic.com/mega-capacitor-35-farad-booster-D_NQ_NP_346911-MLB20652802545_032016-F.jpg mas vi uns capacitores da maxwell de 350f 2.5v, vi varios videos no youtube de pessoas que usam eles para dar partida em veiculos, o que demanda um pico grande de energia, e eles funcionam muito bem, logo pro som ligando em paralelo um banco deles junto a uma bateria auconseguiria manter a tensão mesmo nos picos dos modulos. segue foto: fiz as contas e ligando 6 capacitores de 2.5v~350f em serie daria 15v~58farad de capacitância. minhas contas estão corretas? realmente 6 capacitores desses tem toda essa capacitancia a mais que o capacitor da booster? agradeço desde ja pelas respostas

então@Mestre88 , geralmente essas maquinas inversoras ja sao corrente continua, como você disse a tensão de trabalho dela que é entre 25v e 50v, por isso cogitei a modificação, pois os capacitores e outras peças ja seriam sobredimensionados para a tensão desejada, o problema seria somente conseguir abaixar a tensão dela para os 14v. a questao é saber se é viavel financeiramente. agradeço a todos pelas respostas

@Bcpetronzio Certo, nao vou mexer nessa fonte então. sobre a maquina de solda, seria inviavel o projeto tb? se sim vou tentar comprar duas dessa de 50a e ligar em paralelo*. agradeço a atenção

agradeço as respostas. bcpetronizio que modificação eu poderia fazer no trafo para ela suportar a troca do diodo e consequentemente aumentar a potencia? existe alguma modificação que possa tentar fazer? sobre a bateria, ainda nao coloquei uma maior por falta de dinheiro, uma bateria de 150a aqui esta uns 900reais e com o carro andando, alem do alternador de 150amp tem a bateria da frente de 75a que fica ligada. meu problema maior é com o carro parado. estou olhando outro modelo de fonte no ml, uma chaveada de 50a, sera que ela realmente fornece 50a? poderia associar duas delas em paralelo para fornecer 100a? segue o link http://produto.mercadolivre.com.br/MLB-716065993-fonte-chaveada-50a-12v-600w-p-cftv-fita-led-som-automotivo-_JM outra duvida, seria possivel talvez transformar uma maquina inversora de solda de 150a para fonte? falo isso pois a mesma acho por cerca de 350 reais, enquanto uma fonte automotiva de mesma corrente esta na faixa de 600 reais. abraços

pra complementar, o que esta mais esquentando é o j22n 30100, pelo que procurei, ele é um diodo retificador correto? poderia trocar ele por algum outro modelo?

ola amigos do forum, recentemente comprei uma fonte chaveada no mercado livre para utilizar no som do meu carro, o mesmo conta com 2600w rms totais, sei que a fonte de 30a é pouca para o set, tenho uma bateria aux de 65ah, a fonte funciona muito bem como um carregador, mas esquenta muito se deixar ela ligada junto ao som, resolvi abrir ela, e conforme vi alguns videos no youtube, acho que peguei um gato por lebre. gostaria de saber se é possivel modificar algo para aumentar sua potencia. futuramente vou tentar fazer uma fonte de +100amp , se tiver algo que de para aproveitar dessa pra esse projeto ela vira doadora rsrs agradeço desde ja pela atenção nas placas dissipadoras estão um ssh10n90 e um j22n 30100 localizado na foto a esquerda e em baixo respectivamente

Consegui modificar a fonte com sucesso, o pino a ser modificado é o 1. consegui chegar até 14.9v com essa fonte, resultado mais que satisfatorio. Att. Mateus

Ola a todos, estou com uma fonte aqui chinesa para tentar fazer um carregador de baterias igual a alguns tutoriais que tem na internet, mais ela nao tem o controlador usado nos tutorias, que seria o TL494 ou equivalente. essa fonte tem 2 ci, um AS339 (http://www.diodes.com/_files/datasheets/AS339.pdf) e um AZ7500EP-E1 (http://html.alldatasheet.com/html-pdf/511186/BCDSEMI/AZ7500EP-E1/298/1/AZ7500EP-E1.html) tentei modificar o az7500ep usando um potenciometro de 50k ligado ao gnd e primeiramente na perna nº14 e depois na perna nº13, nas duas tentativas a fonte a partir de certo ponto diminuia a tensão bruscamente, gostaria de saber qual perna do ci seria a certa para eu poder fazer a fonte chegar até os 14v. Agradeço desde ja Att. Mateus

ola amigo, obrigado por responder, pesquisei sobre o componente e efetuei o teste com o multimetro. realmente eles nao estão ruins, o Estufado que eu tinha comentado e a aparencia de "queimado" se devia a ja terem substituido ele e talvez usarem um ferro muito quente para efetuar a troca, logo ele ficou com essa marca de "queimado", o defeito do carro nao era nessa peça. muito obrigado pela ajuda. att. Mateus

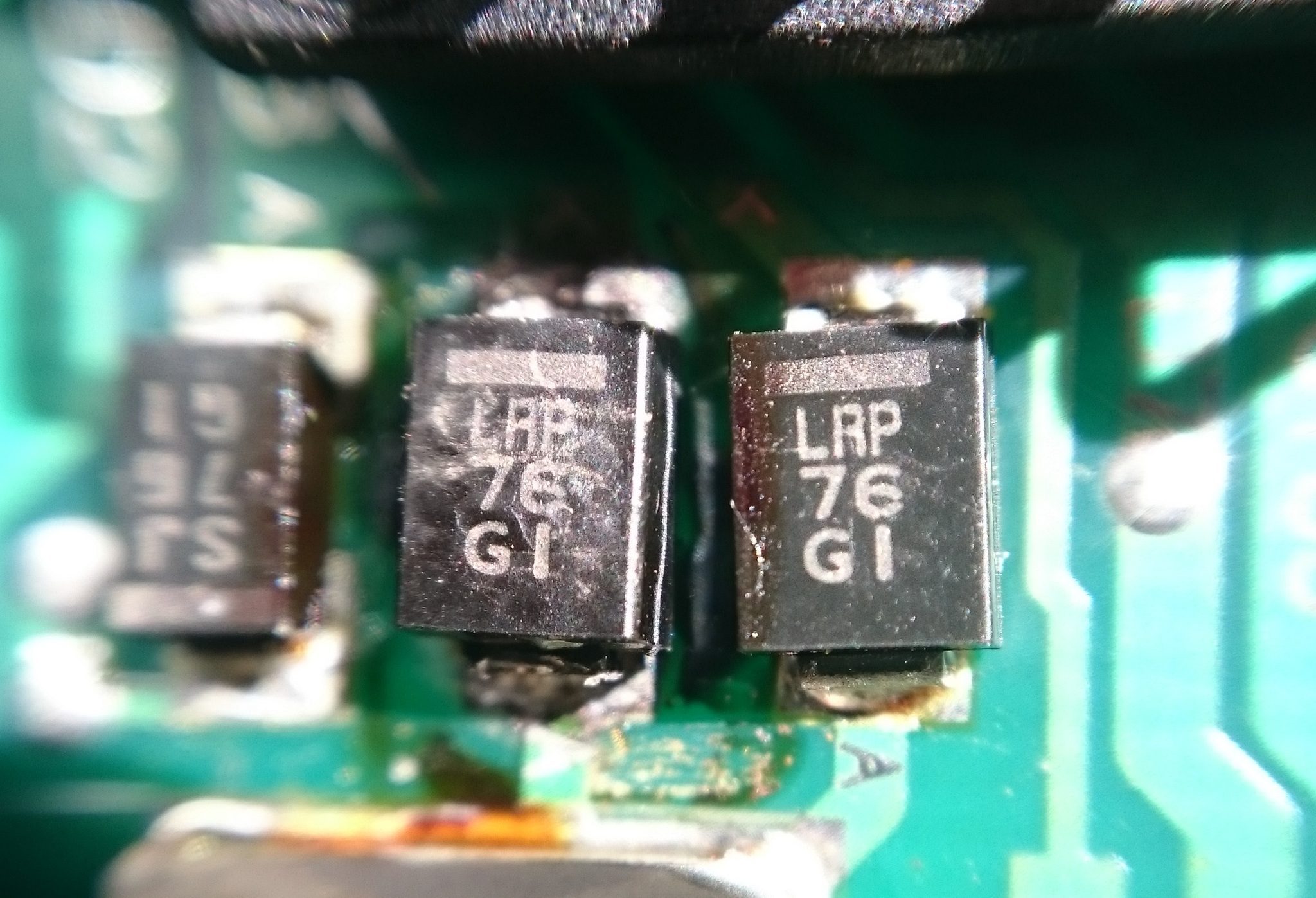

Ola a todos, estou mexendo numa central eletronica de controle do cambio automatico do meu vw passat 95. ele é equipado com o cambio 01m. e parou de funcionar corretamente (não engata nenhuma marcha para frente) abri a central e encontrei esse componente "estufado" e com marcas de queimado. mais nao consegui informaçoes sobre ele na internet os componentes são: LRP 76 G1 SJ 76 G1

Ola a todos, vi uns tutoriais de modificação para aumentar a tensão de fontes atx usando dois diodos 1n4007, só que não achei esses diodos para venda, e resolvi testar na sorte com dois diodos retirados de uma fonte queimada que tenho aqui de nº fr107 hg,a fonte nem ligou, fui e desfiz a alteração, mas mesmo assim a fonte continua desarmando, quando encosto o ps-on no gnd ela tipo faz um barulho de um rele desarmando, alguma dica ou dei PT na fonte? Outra duvida tenho uma outra fonte ja modificada usando esse esquema: http://www.danielort.com.br/reciclando-fontes-de-computador-atatx-construindo-um-carregador-de-bateria-12-volts-de-carro-e-moto/ agora consigo regular a fonte até 14.23v sem ela desarmar, mais o porém é que ela esta fornecendo no maximo 2.1amp alguma dica para conseguir aumentar a amp dela? Agradeço desde já.
