  1. Ola Ricardo. Agradeço sua resposta. Pretendo utilizar o modem conectado ao pc. Busquei informações na internet, mas nao sei como interligar isso e o protocolo do SpBina. As informaçoes que encontrei nao funcionaram. Agradeço a resposta
  2. Olá pessoal. Bom dia... Alguém do fórum já trabalhou com identificador de chamadas? Vou utilizar o Delphi7 e o componente que encontrei SPBina O que preciso... Conectar a porta USB do micro na linha telefonica e quando o telefone tocar, capto o numero em um campo edit no Delphi. Meu grande problema é o hardware que vai fazer a conexão do PC ao modem Alguma santa alma poderia dar uma ajuda? Agradeço e e muito. Alexandre
  3. Olá pessoal. Bom dia. Vi no fórum alguns artigos sobre identificador de chamada. O que busco é um pouco diferente. Meu computador está ligado na internet através do modem e eu preciso de um hardware para conectar no modem e capturar no Delphi 7, o numero em forma de texto, quando alguém ligar. Alguma santa alma pode me dar uma luz? Grde abraço a todos e bom final de semana

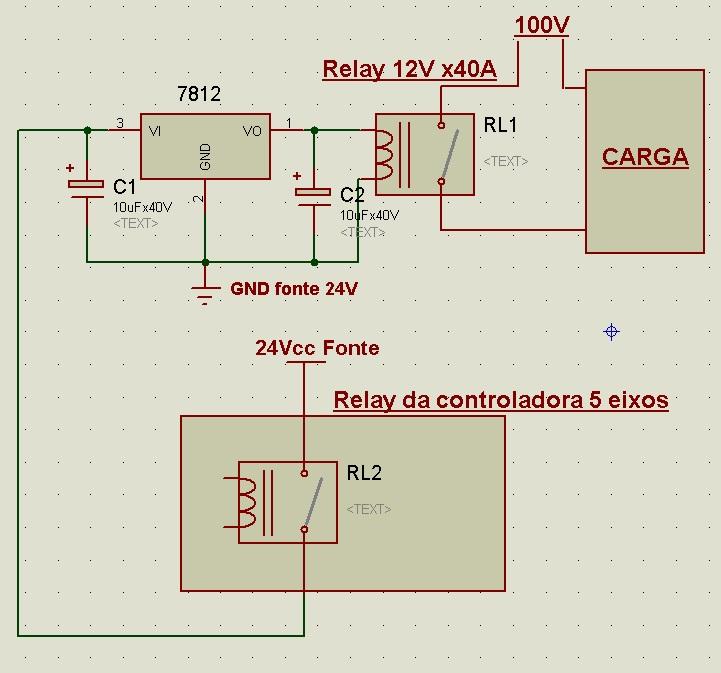

  4. Bom dia amigos.. Segue esquema em Jpeg Grde abraço: NB Estou trabalhando com micropassos em 800 passos/revolução
  5. Não sei meu amigo... acredito que se fossem ruidos, seria em todos os eixos. O sistema aqui está aterrado, PC, carcaça painel e estrutura máquina . Quanto ao sw, preciso arranjar outro para testar Vou instalar algum programa de imagem aqui, converter e posto o esquema.

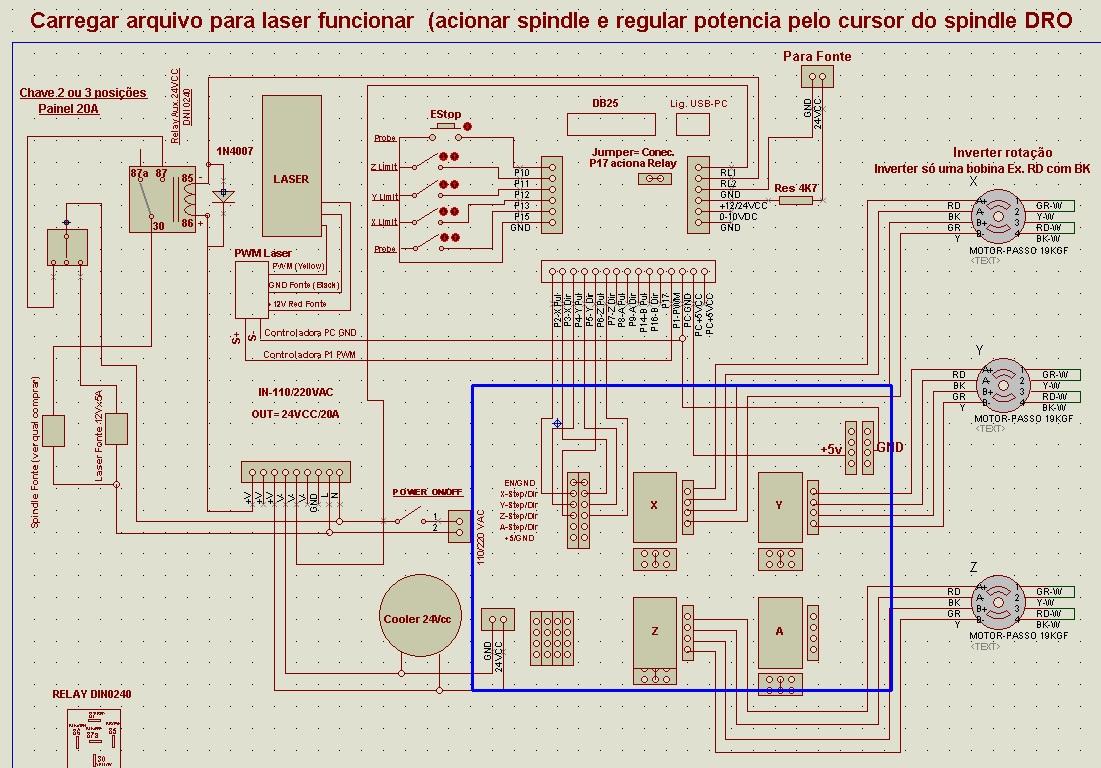

  6. Bom dia...amigos Segue esquema eletrico dos motores e hardware !TB6600 Ligações Esquema Eletrico.docx
  7. Olá Ferraz... Boa tarde... No inicio eu não tinha conhecimento de absolutamente nada. Mas o Kit de placa TB6600, drivers e Motores, foi comprado na Internet. Percebi que estavam em modo série. Assim, os drivers eram mais baratos para quem vendeu. Se ligar em paralelo, a corrente excede a fornecida pelos drivers. Não sou expert em elétrica, mas acredito que em série, o toque é menor que em paralelo. Seria esse o problema? Não há nada que trave o motor. Os eixos tracionados por eles tem acoplamento de elastômeros e rodam sobre mancais, a fim de deixar o mesmo livre de exentricidades mecanicas
  8. Olá amigos... segue um video da mesma trabalhando.... Olhando mais atentamente hoje, percebi que ao voltar para ZERO peça, o eixo X não está exatamente sobre a marca deixada pela fresa (fiz uma marca no MDF antes de começar o processo). No eixo Y, olhando, a grosso modo (com lentes microscópicas), sem detalhar centésimos de milimetros, a fresa está sobre a marca, e no eixo X, deslocada aprox 1mm para a direita. Não sei, mas como já revisei quase tudo e troquei drivers (todos) e controladora, estou achando que é o motor com problemas. Já alterei o JOG para uma velocidade muito menor e o problema não desaparece (motor de passo tem seus limites). Obs: Toda vez que vai para ZERO peça, no PC, X e Y, tudo zerado, mas a fresa em X não está exatamente sobre a marca... só em X Obs>>>Para testar, a "sobra" da madeira onde só há os espaços vazios das peças retiradas, mandei a mpaquina usinar por cima e ver o que acontecia. Nas posições de Y, usina no mesmo lugar. Mas no eixo X, há um deslocamente a cada vez que faço isso. Sem alterar o ZERO peça, fiz 3 tentativas sobre a "sobra da madeira", sem mexer em referencias ou a peça presa na mesa. A cada passada, houve um deslocamento sobre a anterior de 1mm aprox. o que totaliza 3 mm e 3 passadas sobre os mesmos espaços vazios. O eixo Y que traciona a massa total (seu proprio carro e os carros X e Z), não se perde. O eixo X que faz menor esforço, está se perdendo. Obs. Não uso Easy ou Servo... Estou usando motores de passo e, prometo, que na próxima, nunca mais uso isso. Grande abraço e obrigado pela ajuda
  9. Olá amigos... Minha cnc tem redução de 4:1 nos eixos X e Y e os carros são tracionados por correias PU alma de aço. e no Z usei fuso 1610. No carro Y (o dobro de comprimento de X) para usinar MDF, tenho precisão de 0,1mm, o que está muito bom. No eixo X (mesma mecanica e modo de tração) ocorre um problema. A cada peça usinada, elas saem exatamente na mesma medida... Entretanto o eixo X vai deslocando sua referencia de usinagem para a direita. Já troquei drivers e placa controladora e nada feito. Se envio para Home Hall, a referencia é exata aé o ultimo decimo de milimetro (distancia entre carros e estrutura de caeda eixo), o que significa que não está perdendo referencia. O que está intrigando é esse deslocamento, como se eu estivesse mudando o ZERO X peça para direita a cada peça usinada. O que poderia estar ocorrendo, já que não se trata-se de folgas mecanicas e drivers e controladora já foram trocados???
  10. Olá pessoal. Bom dia. Estou construindo uma pequena CNC e fui ver os sensores capacitivos para HOME. Caramba... são R$ 600,00 cada x 3 = R$ 1.800,00.... Não estava querendo usar chaves fim de curso. Uma pequena "esbarrada" e já "era" seu ajuste. Alguma santa alma sabe de outra solução? Agradeço.
  11. Não sei em que base está fazendo isso, mas por exemplo, no Delphi, se você usar palavras chave do programa, como nomes de procedures ou variáveis, dá pau mesmo.
  12. Olá amigo. Está desenvolvendo com que programa? Te aconselho a usar o Delphi. Tem uma montanha de dicas nos fóruns e sua aplicação é, na verdade, bem tranquila de se fazer
  13. Olá pessoal. Estou aqui me quebrando todo em uma CNC com placa shing ling (pior coisa que já fiz). Já tentei usar CNC3AX, mas ela só tem 3 eixos e trabalha em modo unipolar. Vou usar 1 motor 19Kfg/cm no eixo Z Bipolar Serie, 4,2V x 2,1 A em e no eixo Y e 1 no eixo X de 32 KgF de 2,5V x 4,17 A. Estou disposto a fazer essas placas, mas há uma montanha de dúvidas a respeito do circuito da controladora e dos drivers. Alguma santa alma poderia ajudar?... Grde abraço e agradeço a ajuda

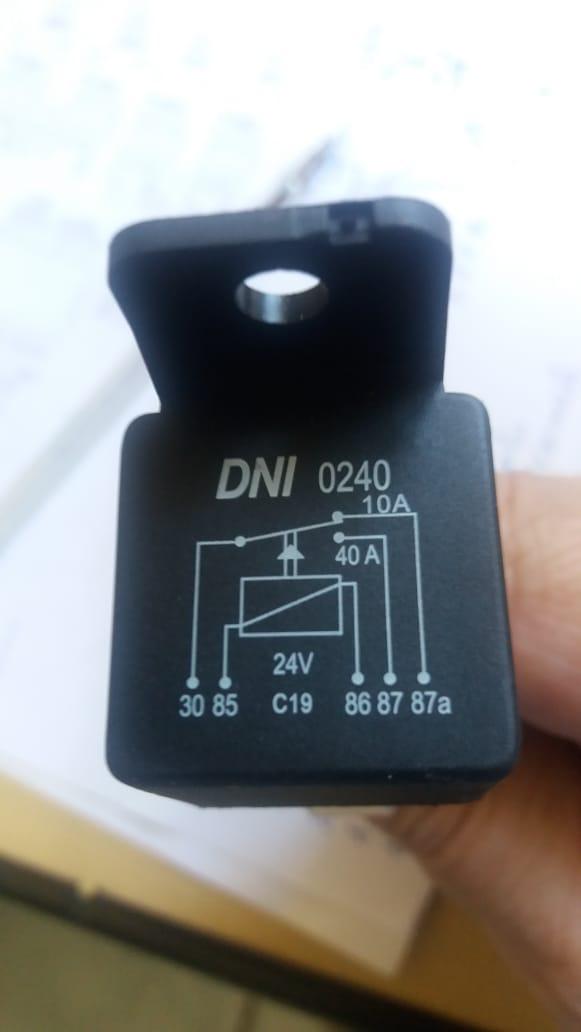

  14. Olá Mestre.... É tudo 220...a fonte que alimenta os drivers e motores...Poderia setar para 110 VAC, mas term o spindle e esse e seu inversor é 220 sem choro. Daí usar 220 em tudo. Vou deixar a sucata de lado, virar de cabeça para baixo para cair as últimas moedas e "importar" esse contator, Acho que mandando vir da China, ainda fica + barato que aqui na cidade. Quando essa geringonça ficar pronta, posto para vocês. Grde abraço....e obrigado a todos pela atenção.
  15. Olá amigo mestre... Não estou + em SBC... esse cadastro é antigo. Estou de casa nova no interior e aqui, o pessoal esfola mesmo. Se der bom dia, tem que pagar... hehehehee É 127 vac por fase. Que lance é esse de diodo??? (tem um montão aqui). Grande Ferraz... gosto de adrenalina até certo ponto. Se a parte elétrica pegar fogo e meus drivers, fonte e placa TB6600 forem pro beleléu, vai ser mais que adrenalina.... Vou "ferver" e sair latindo e mordendo paredes...
