Já foi resolvido o problema, era o PQ21, aquele bem pequeno que tava com resistência bem baixa entre o gate. Negocinho tão pequeno e fazendo um estrago. E com relação a carregador, é novo acer, e bateria nova também. Cliente tava usando universal, aquelas porcarias não prestam acabam com o notebook, o próprio carregador acer, se tiver algum curto entra em proteção e não deixa passar, já o universal manda a ver na tensão. Aliás, o universal ainda me serviu, já que ele não tem proteção, usei ele para jogar a tensão na placa, e mandou certinho o aquecimento alto nesse mosfet, então rapidamente desliguei e troquei ele, resolvido.

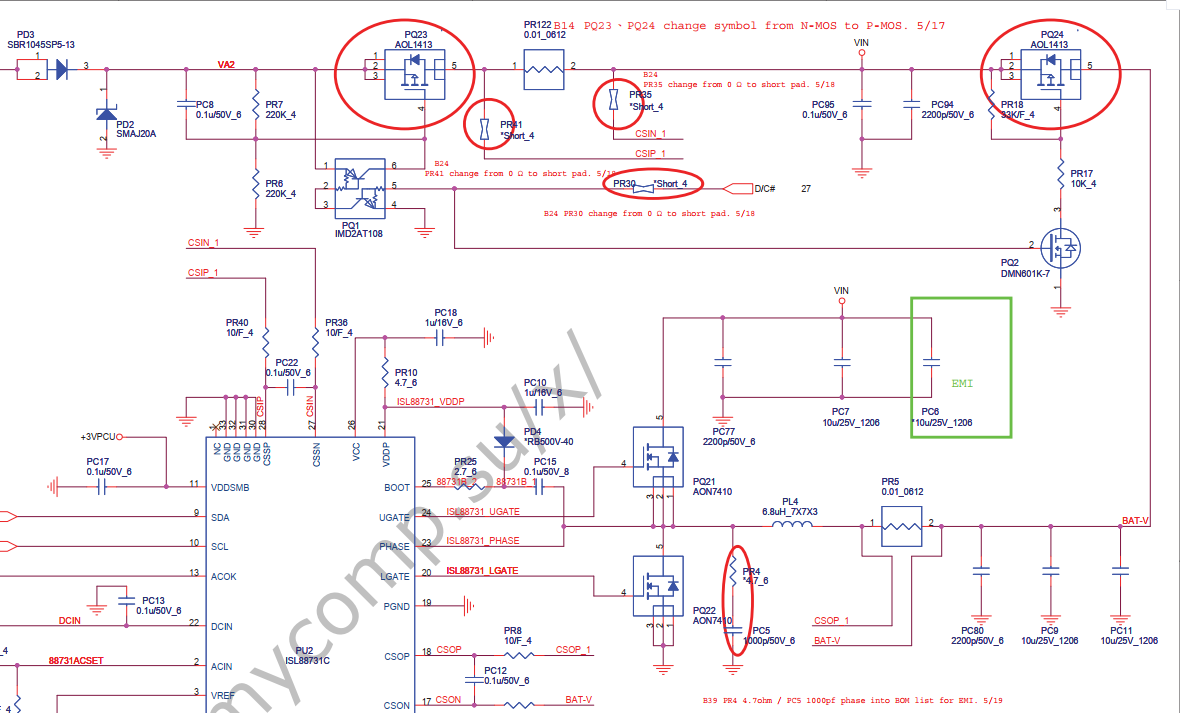

Realizei a troca de alguns mosfets que alimentam o processador, troquei o processador também, e o pq23 que estava em curto, voltou a ligar. Agora a questão é que não tá carregando, fica com o led laranja piscando lentamente. Antes mesmo com esse mosfet pq23 em curto entre o dreno e source, e baixa resistência entre o gate, carregava mas com carregador universal, devido forçar a carga. Já com o carregador original não carregava, agora com nenhum carrega a bateria, fica só o led laranja piscando. Sim só mais uma dúvida, esse mosfet aol1413 quando chaveado, deve conduzir em ambos os sentidos dreno e source? pois no meu multimetro, assim que chaveio dá continuidade só entre source e dreno, o contrário não. Tanto no pq23 quanto no pq24 o gate desse pq44 tá dando continuidade com o terra, já tirei e o mosfet tá bom. esse capacitor pc134 em com resistência muito baixa também 002. já até tirei e bom também..

Acabei de realizar a troca do regulador 3.3v, e a tensão do pino 26 do módulo normalizou 3.3v (que é um termistor interno) que antes não tava indo, e a tensão do regulador está normal, entrando 5, saíndo 3.3. No pino 25 que é a outra ponta desse termistor interno tá dando 004v, deveria dá zerado? O D9 dá 15v num só lado, o outro zerado. Nessa imagem que peguei do datasheet do módulo marquei alguns pinos, na outra imagem mostro a tensão de todos. Será que agora resta só o módulo, tem algo que possa verificar? até pedi esse módulo aguardando chegar... Esse termistor interno do módulo tem essa ref no datasheet: Pinos do módulo: Os 3.3v que não tinha lá no módulo voltou, porém nenhum led acende ainda, tentei até dá um reset no botão de ajuste, porém sem sucesso ainda. O curto foi justamente entre esse pino 24 com o 25/26 (termistor interno do módulo). Que até então não estava chegando os 3.3v, e agora está chegando, no pino 26 depois de trocar esse segundo regulador. O primeiro regulador de 5v tava em curto, jogou no de 3v e abriu ele. Ambos trocados.

Desculpe, utilizei o terra externo, agora fiz a medição com os gnd próximo aos componentes. Aquele regulador maiorzinho é 15v, o outro é de 12, e os menores 3,3, justamente o que deveria constar lá no módulo, tem um deles que tá dando 0,04v... U10. Os capacitores da direita são 25v 470uf, e os menores 25v 100uf na referência.. Diodo d9 15v

Fiz a troca do u9, porém continua, fui conferir as tensões, tá dando 56v ai vai caindo pra 46 em todos esses aí, input, out, gnd tudo com essa tensão, nos de baixo zerado.

Realizei a troca do regulador que estava em curto, e continua sem ligar, não acende nenhum led.

Removi o regulador, e realmente tá em curto, entre o in e out, amanhã vou procurar um pra substituir.

Sim, esse capacitor menor não está carregando nem descarregando, naquele teste básico quando inverte as pontas do multímetro. Dá um valor e some, já o de baixo está normal. Acabei de comprar uma placa funcional com essa, os diodos que pensava estar em curto não estão, na nova também dá a continuidade, deve ser por conta do transformador. O que encontrei de diferente foi o valor desse capacitor pequeno que dá resistência baixa de 093, esse diodo também ao lado dele mesmo valor, e esse regulador de três pinos de referência ik il 78l05 hm21, dando continuidade entre input e output, o que na placa nova não acontece, então tudo indica que seria ele, os outros ao redor não estão em curto, mas dão resistência baixa, deve ser por causa dele... vou procurar ele aqui e remover para ver se é procurar um pra fazer a troca. Tava vendo que ele é de 5v, justamente a tensão que deveria ir para o pino lá do termistor, e que está alterada. O que acham? Vou procurar aqui um dele e remover pra testar.

Acabei de verificar aqui, e a saída do u7 com o gnd tá dando resistência baixa 093, igualmente ao diodo 9. Dá pra perceber que essa região onde tem o capacitor esquentando, os valores dos testes dão alterado. Segunda vou conferir junto com outra placa, pra ter uma noção melhor. Tava vendo aqui que na trilha o capacitor pequeno de 25v 100uf vai direto para o lado oposto do curto no módulo IGBT. essa regiãozinha entre esses capacitores, é onde tá dando alterado. Sim, esse capacitor menor não está carregando nem descarregando, naquele teste básico quando inverte as pontas do multímetro. Dá um valor de 093 no positivo em relação ao gnd dessa região, já o de baixo está normal.

Bom dia, verdade amigo, estou aguardando segunda chegar uma placa funcional para fazer a comparação, e aí soltar os diodos. Isso mesmo, tava até conferindo as tensões, lá no termistor tá dando 65v, que deveria estar 3v/5v, e lá no pino de 12v de saída para ligar equipamento extra, fica zerando e batendo 008v, vai e volta e não chega os 12. Sobre o capacitor era realmente o que falou, o potenciômetro tava no mínimo por isso tava acusando curto, então já descartado como falou. Então pode ter sido isso mesmo, a alta tensão bateu com a baixa, e pode ter danificado esses diodos, segunda vou conferir. Os dois diodos tão bipando, e tem mais um D9 que fica do lado esquerdo desses ai que tá dando 093, resistência muito baixa em ambos os lados. Esse é o capacitor que esquenta, rapidinho chega a 40 graus. Qualquer informação a mais só falar amigo, só aguardando chegar aqui pra mexer.

Esses outros capacitores c36 e c38 estão normal, só esse outro aí que acusou continuidade, mas aí pode ser na ligação da placa né isso? Sobre aos diodos, estão distantes daquele capacitor, eles tão bem ao lado do transformador, bem ao lado dele. Placa inteira: o parafuso encostou entre aqueles tres pinos de cima do lado direito, 24 25 26, ficou um pontinho preto no 24 e no 26.

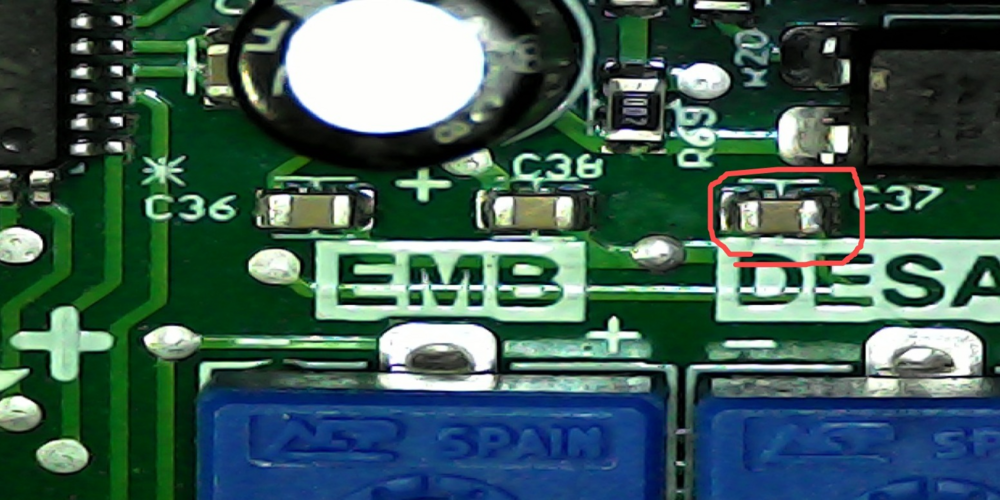

No teste os dois diodos dão 007 de continuidade, penso que seja por está próximo ao transformador, estou procurando se tem outra coisa antes de mexer.., agora encontrei um capacitor smd dando 001. Esse da foto.

Após o parafuso bater nos pinos deu um curto, mesmo no momento estando desligado da tomada, porém o capacito estava carregado. Depois disso a placa não deu mais sinal, não acende mais o led, não liga. O parafuso encostou nesses pinos finais do módulo. A referência do módulo é: Gib10ch60ts-lz gkryn 250, dá par perceber que dois desses pinos ficaram com uma pontinha preta. Estava vendo o esquema desse módulo, e esse pino 24 seria o positivo do capacitor, e esses dois da ponta 25 e 26 seria de um termistor interno. Nem sei se tem esquema dessa placa. Se alguém tiver alguma dica agradeço, visualmente os demais componentes não tem nenhuma marca, até testei os capacitores e estão funcionando, o grande de 200v chega a 180,e após desligar da energia com pouco tempo vai descarregando rapidamente. Só tem um pequeno de 25v que tá esquentando. Será que afetou só o módulo? agradeço quem já tiver pego uma dessa e puder ajudar. e Tem dois diodos perto do transformador que tá bipando, mas aí pode ser que seja por conta que está próximo.. algum caminho, alguém?

@Pepse Pois é, essas placas muito surrada, esses problemas são típicos delas, a marca já diz tudo. Nem adianta, melhor outra mesmo, pra aproveitar o i5, e a memória. @Pepse Agradeço pela atenção e ajuda.

@Pepse Pensando em fazer, mas acho que vou devolver ao cliente, já que está praticamente tá perdida, ele falou meio por cima que já teve uns problemas na fonte que foi trocada e tal, daí dá a imaginar que houve algum problema referente a alimentação mesmo.
