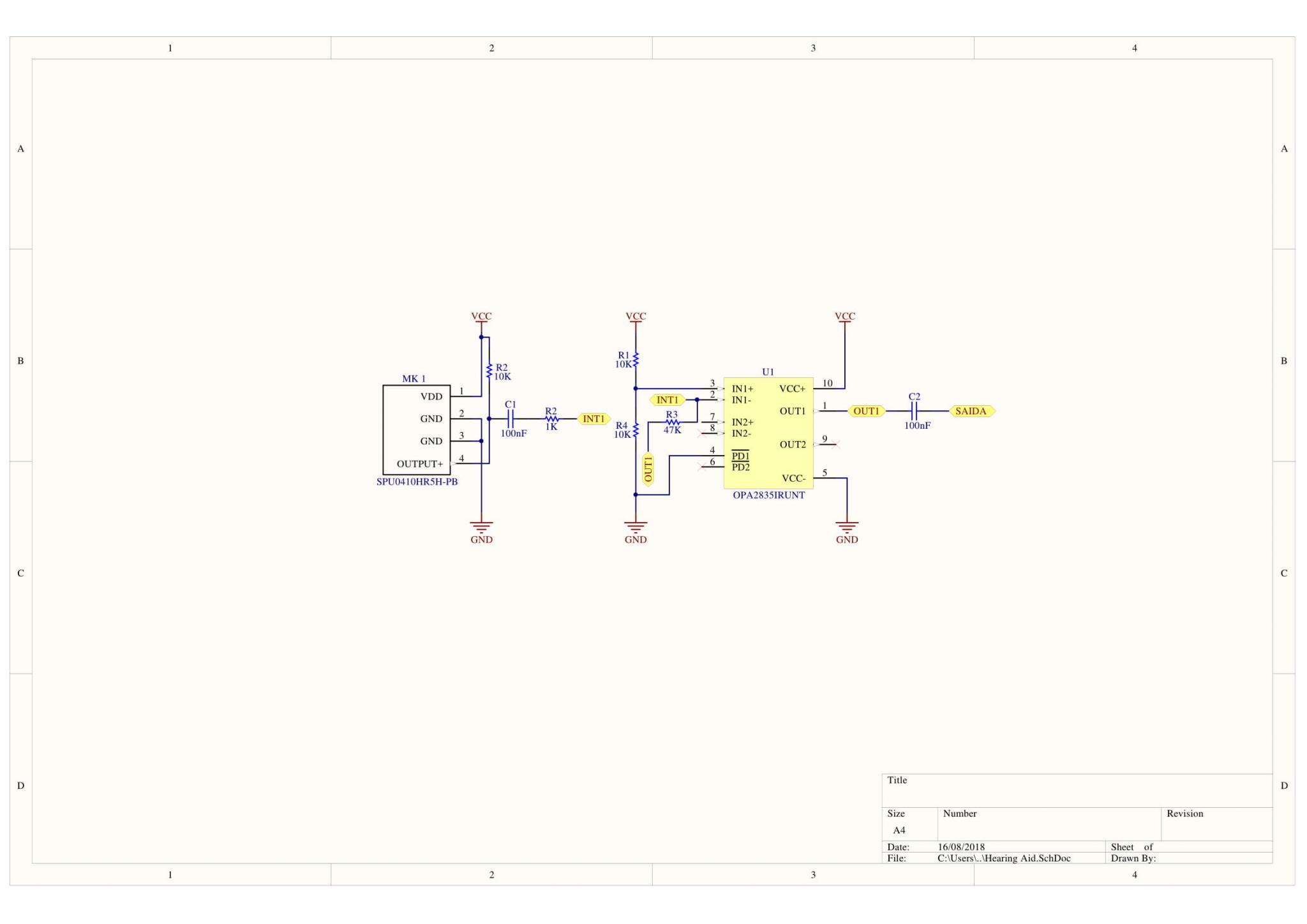

Boa tarde! Estou projetando um aparelho auditivo, estou querendo usar um amplificador operacional, vou usar o OPA835 da Texas Instruments package QFN-10 no datasheet diz que o consumo tipico dele e de 245 µA, para a alimentação, vou usar duas baterias Lr 44 em serie para obter uma tensão de 3v, eu queria saber se meus cálculos estão corretos kkkk vamos lá 245 µA vai dar 0,245 mA, uma bateria Lr 44 1.5V tem em media 100 mAh logo 100/0,245 = 408,16 horas de duração ou seja, ela vai durar uns 17 dias aproximadamente, estou correto ? vou postar o datasheet e o esquema que eu fiz

Mas não corre o risco de eles dispararem de forma não sincronizada e a corrente ir toda para um Triac ?

Boa noite pessoal! Eu estou montando um circuito que faz o controle da temperatura de um chuveiro elétrico, porém eu fiz algumas pesquisas no Google para encontrar um TRIAC que dê conta do recado, mas não encontrei nenhum que aguente a corrente do chuveiro com "folga", o único TRIAC que eu encontrei foi BTA 40 da ST mas ele aguenta até 40A o chuveiro que eu quero controlar consome por volta de 43A, existe algum outro modo de controlar essa corrente sem usar TRIAC ? ou então alguém conhece algum TRIAC que aguente toda essa corrente ? eu ate pensei em usar dois TRIACs BTA 40 em paralelo porém eu posso correr o risco deles dispararem de forma não sincronizada, e acontecer uma sobrecarga em uns dos TRIACs.

Entendi, obrigado por tirarem essa minha duvida cruel kkk valeu

Por que esses tipos de circuito não utiliza indutores smd ? adicionado 6 minutos depois o indutor que eu vou usar é desse tipo vai funcionar ?

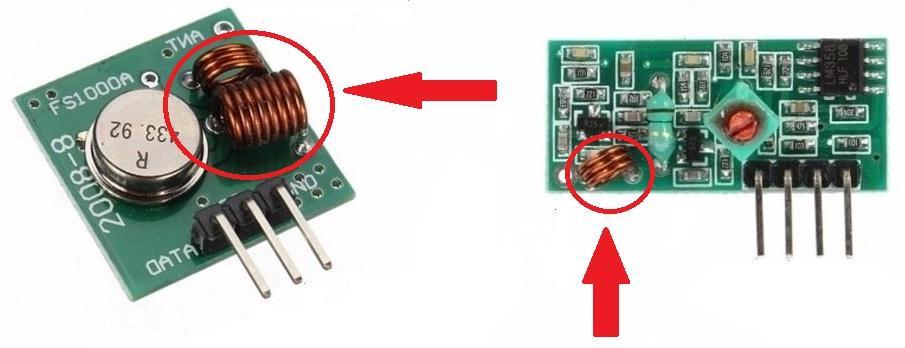

Olá, boa tarde! estou montando um circuito de RF e tem um indutor no circuito, minha duvida é: posso usar um indutor smd do tipo 0805 ao invés de enrolar uma bobina de núcleo de ar como geralmente e feito ? o esquema que eu to montando é esse

Boa noite, eu estou montando um amplificador 10w 2.1 com Bluetooth e Subwoofer, porém tenho algumas duvidas, eu montei esse amplificador com a ajuda de alguns sites e um pouquinho (bem pouco mesmo KK) que eu sei de eletrônica básica, então eu queria a ajuda de vocês para revisarem esse esquemático que eu montei no Eagle. Na etapa de pre amplificação e amplificação do Subwoofer estou usando o CI NE5532 como um pre amplificador, o C14 e o C17 esta sendo usado como um filtro de passa baixas, depois o TDA 2003 amplifica o sinal, esse potenciômetro R11 de 4,7K é para deixar o volume do Subwoofer mais baixo do que as saídas esquerda e direita, já que eu preferi não usar potenciômetros para regulagem de volume, pois vou fazer isso usando o próprio celular, eu não quero o subwoofer com o mesmo volume dos outros falantes, quero ele mais baixo. A amplificação das saídas esquerda e direita, estou usando o mesmo TDA 2003 do Subwoofer, em relação ao Bluetooth, eu to usando um modulo BLUETOOTH-XS3868, a fonte de alimentação é do tipo simétrica, vou usar baterias de lítio para a alimentação, peço a ajuda de vocês para revisar esse esquemático pra mim e me falar se tem algo errado com esse circuito, ou também se tiverem alguma ideia para melhorar ele. valeu.

Ok, vou fazer como no primeiro desenho, muito obrigado a todos que me ajudaram aqui, sou leigo ainda na eletrônica, desculpem as asneira que eu disse aqui KK valeu.

desse jeito eu consigo 22.2v e 12600 mah ?

Eu to usando como base as baterias da samsung 18650 3,7v de 2600mah, porém na conta, eu coloquei que ela vai fornecer uns 2100 mah, o amplificador é de 30w com o TDA 7394 em tese, na capacidade total, ele vai consumir 1,5 a, porém só vou usar uns 10w dele, mas caso eu precise de usar ele na capacidade total, eu teria a tensão e corrente sobrando (foi um equívoco falar 5a). Em relação as baterias eu montei um pack nessa configuração, se tiver algo errado por favor me avisem

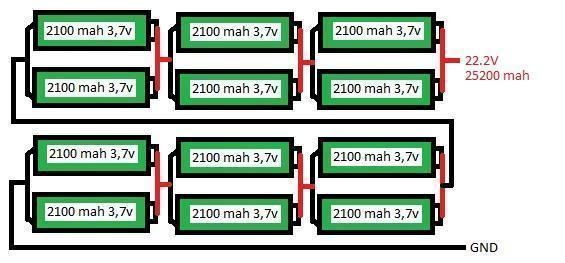

Boa noite amigos, eu estou com a seguinte duvida, estou montando um amplificador portátil 2.1 de 10w, o circuito do amplificador exige uma tensão de 20v e uma corrente de 5a para uma boa potencia, eu estou querendo usar baterias de lithium para alimentar o circuito, pensando nisso, eu montei um pack de baterias de lithium que vai fornecer uma tensão de 22,2v e uma corrente de 25200 mah, existe alguma possibilidade do meu amplificador queimar devido a corrente das baterias ser de 25200mah ?

Bom dia, eu estou montando um transmissor FM, e nesse transmissor eu uso dois botões um para ligar outro para desligar, ate ai beleza, porém no meu projeto eu preciso que quando eu segurar os dois botões por 5 segundos quero que ele desligue um pisca led e ative a base de um transistor PNP e quando eu segurar novamente os dois botões por 5 segundos ele ligue o pisca led e matém ativado a base do transistor PNP, eu fiz um código mas não sei como fazer o microcontrolador gravar o tempo que o botão esta pressionado sem causar nenhum conflito, se tiver como alguém me ajudar fico muito agradecido valeu #define led 0 // led indicador #define interruptor 1 // base do transistor PNP #define botaoON 3 // botão de ligar #define botaoOFF 4 // botão de desligar int status_botao = 0; // variavel que guarda o státus do botão void setup() { pinMode(led,OUTPUT); // configura o pino do led como saida pinMode(interruptor,OUTPUT); // configura o pino do interruptor como saida pinMode(botaoON,INPUT); // configura o pino do botão de ligar como entrada pinMode(botaoOFF,INPUT); // configura o pino do botão de desligar como entrada digitalWrite(interruptor, HIGH); // mantém o transistor desativado } void loop(){ if(digitalRead(botaoON) == HIGH){ // se o botão for acionado, muda o status do botão para 1 status_botao = 1; } if(digitalRead(botaoOFF) == HIGH){ // se o botão for acionado, muda o státus do botão para 2 status_botao = 2; } if(digitalRead(botaoOFF) == HIGH & digitalRead(botaoON) == HIGH){ // se o botão de ligar e o botão de desligar for precionado ao mesmo tempo, muda o státus do botão para 3 status_botao = 3; } if(status_botao == 1){ // se o státus for 1, aciona a base do transistor e inicia o pisca led digitalWrite(interruptor, LOW); digitalWrite(led, HIGH); delay(500); digitalWrite(led, LOW); delay(500); } if(status_botao == 2){ // se o státus do botao for 2, desativa o transistor e desativa o pisca led digitalWrite(interruptor,HIGH); digitalWrite(led,LOW); } if(status_botao == 3){ // se o státus do botão for 3, desativa o pisca led e matém o transistor ativado digitalWrite(interruptor,LOW); digitalWrite(led,LOW); } }

Boa noite galera, eu sou meio novo na área de programação, mas eu to com um projeto com um transmissor de FM, eu tenho dois botões nele, eu to usando o attiny85, mas to usando a plataforma do Arduíno para programar ele, mas enfim, quero fazer o seguinte: quando eu pressionar o botãoON, o attiny85 tem que ativar a base de um transistor PNP e piscar um led com uma frequência de 500 mile segundos, quando eu apertar o botaoOFF, ele tem que desativar a base de transistor PNP e desligar o pisca led, se eu segurar os dois botões por 5 segundos, ele tem que desligar o pisca led e ativar transistor PNP, se eu segurar novamente por 5 segundos, ele tem que ligar o pisca led e ativar transistor PNP, basicamente é isso, o transistor está trabalhando como chave para ativar ou desativar o circuito de RF, e o led serve para indicar se o RF ta ligado ou desligado, e quero também ter a opção de ligar ou desligar o led indicador segurando os dois botões por 5 segundos, se puderem me ajudar fico muito agradecido galera valeu!!! led pino 0 transistor pino 1 botaoON pino 3 botaoOFF pino 4 (Obs: o botão ta configurado de modo que: quando pressionado, envia um sinal positivo na entrada do attiny85)
