ramon fernandes

boa noite amigos.meu notebook pede senha da bios toda vez q vai iniciar ou ate mesmo pra entra no setup ja retirei a bateria e o relogio resetou,mais a bios continua nao salvando no setup as configuraçoes,entrei no site pra baixar atualizaçao porém pede o numero de serie eu eu nao tenho mais a etiqueta q contem.o que fazer agora amigos.

ok.obrigado.amigo

amigo boa noite.acabei de trocar os 30f124.coloquei os do substitutos q sao 45f128 agora as tensoes va ,vs e 5v.mantem.agora a tv mantem ligada porém esta com a tela sem imagem e tem um pequeno zumbido na ysus ainda. dei uma olhada na net.alguns disserao a respeito da imagem pode ser o trafo t 501 aberto .você tem alguma ideia q posso fazer agora a tv acionando normal e rele nao ta batendo

amigo boa tarde.fiz a troca do diodo zenner de 7,2 q estava queimado,mais ainda o display nao ascende e tambem troquei o diodo 882. e nem o led q indica o radio ligado ascende.o esquema q achei nao bate com modelo do meu radio.

amigo petronzio boa noite.essa tv e o seguinte ligo acende o standy by.aperto power para ligar ela bate rele e depois volta pro staby novamente. tenho todas a tensoes baixas ok,5v,12v,24v ja fiz o seguinte.desliguei a placa zus.continua mesmo coisa. desliguei a de sinal e tambem nada de sai do standby. quando desconectei a ysus a tv armou e continuou ligada,pois da pra ver aquele led pequeno asceso na placa de sinal.porém sem imagem na tela. constatei q quando ligada fora da placa ysus tenhos as tensoes normais do vs+ e va tudo ok. quando vou conectar a placa ysus esta matando essa tensão do vs + va.ou seja ela zera.então no meu caso eu creio que seja a ysus o problema.pois fazia ate um barulho.encontrei dois resistores alterado de valor 220 Kohms.fiz a troca deles e de um transistores 30f124.porém ainda nao resolveu.verificando percebi q ainda a placa contem mais dois transistores 30f124.vou compra pra fazer a troca deles. o que voce pode me falar sobre isso.o problema ta nessa placa mesmo ou to equivocado.o que você me sugere fazer aqui por diante amigo.conto com sua ajuda

boa noite petronzio.acabamos comprando outra fonte e tudo ok.então pode fechar por favor esse topico.irei postar um outro topico agora conto com sua ajuda novamente muito obrigado...

amigo boa noite ainda nao testei o que você me falou pois tava na pressa.so fiz um teste no ci de saida onde vai os capacitores 470/16 q filtra para o autos.e tinha tensoes em cada terminal de saida por igual 4,40 em cada saida proximo do capacitor. vou fazer os teste de balanceamento q você falou amanha e retonro ok.obrigado. tinha comentado q o display nao ascendia ne.achei o diodo zener de 7,5v queimado. quando jampeio o diodo d 882 o display ascende ,mais sem os caracteres.

boa noite...amigo você diz o ci da saida de audio .troquei sim 2x. no ci de saida de audio um lado tem audio auto e outro tem audio bem baixo.quase nao se ouve.....rsrss

o radio liga normal mas o display naos ascende,e ao ligar o radio porém um dos alto-falante esta mais baixo q o outro como fiz a troca do ci.pensei q viesse com defeito fiz a troca e continua um auto bem mais baixo q o outro,quase nao se ouve. troquei o alto-falante.troquei os capacitores 470/16 q faz a filtragem .fiz o teste depois deles mais um lado do ci ta alto e o outro baixo. alguem pode ajudar.

olá boa tarde.amigo petronzio.segunda feira irei medir essas tensoes e te retorno os valore.....e so pra ter certeza aquele pino 1 do ic 6100 e 18volts ou 1.8.q mostra no esquema.ou ta errado o esquema mesmo.te agradeço muito sua atençao comigo.creio q agora sim nois dois vamos conseguir arrumar essa fonte.muito obrigado mesmo.

ok amigo.então quer dizer q assim q os 5volts aparecer tenho q verificar se tem essas voltagens.ou depois q aperto o power para ligar.

ok amigo.vou mandar em outro formato ok xerox.oxps esquema da fonte sony.oxps bom meu amigo ai esta em formato diferente.olha ai porque nao tenho os 12volts.lembrando q troquei os fet 3561 e todos aclopadores ok.obrigado.antes a fonte de 12volts aparecia e ia caindo ate zerar.agora nem aparece mais. o esquema da fonte dessa tv .esta na pagina 62

amigo boa noite achei o esquema dessa tv.da uma olha ai na pagina 62. agora da pra você ter uma ideia melhor pra me ajudar.so nao tenho as tensoes de 12volts e lembrando ja troquei todos os aclopadores mais os 2 fet 3561.o que posso ta olhando ai agora com certeza,pois você mais experiente q eu amigo.agora deve ficar mais explicado porque nao tem os 12v.aguardo sua ajuda obrigado. esquema sony fonte.rar testador fonte.txt

BOM DIA .PETRONZIO .AS TRILHAS estão OK.E O ENROLAMENTO APARENTEMENTE SIM , TEM COMO voce ME EXPLICAR OS PASSO não.COMEÇAMOS DO ZERO COM SUA AJUDA ESSAS TENSOES DE 12VOLTS ,QUE FALTAM SAI E DESSE TRAFO OU não. E DEVE ENTRAR A tensão TAMBEM NE.OLHA EU NAO TENHO O ESQUEMA DESSA TV.SE NAO ACHO Q FICA ATE MELHOR.PRA VER.você TEM AMIGO.

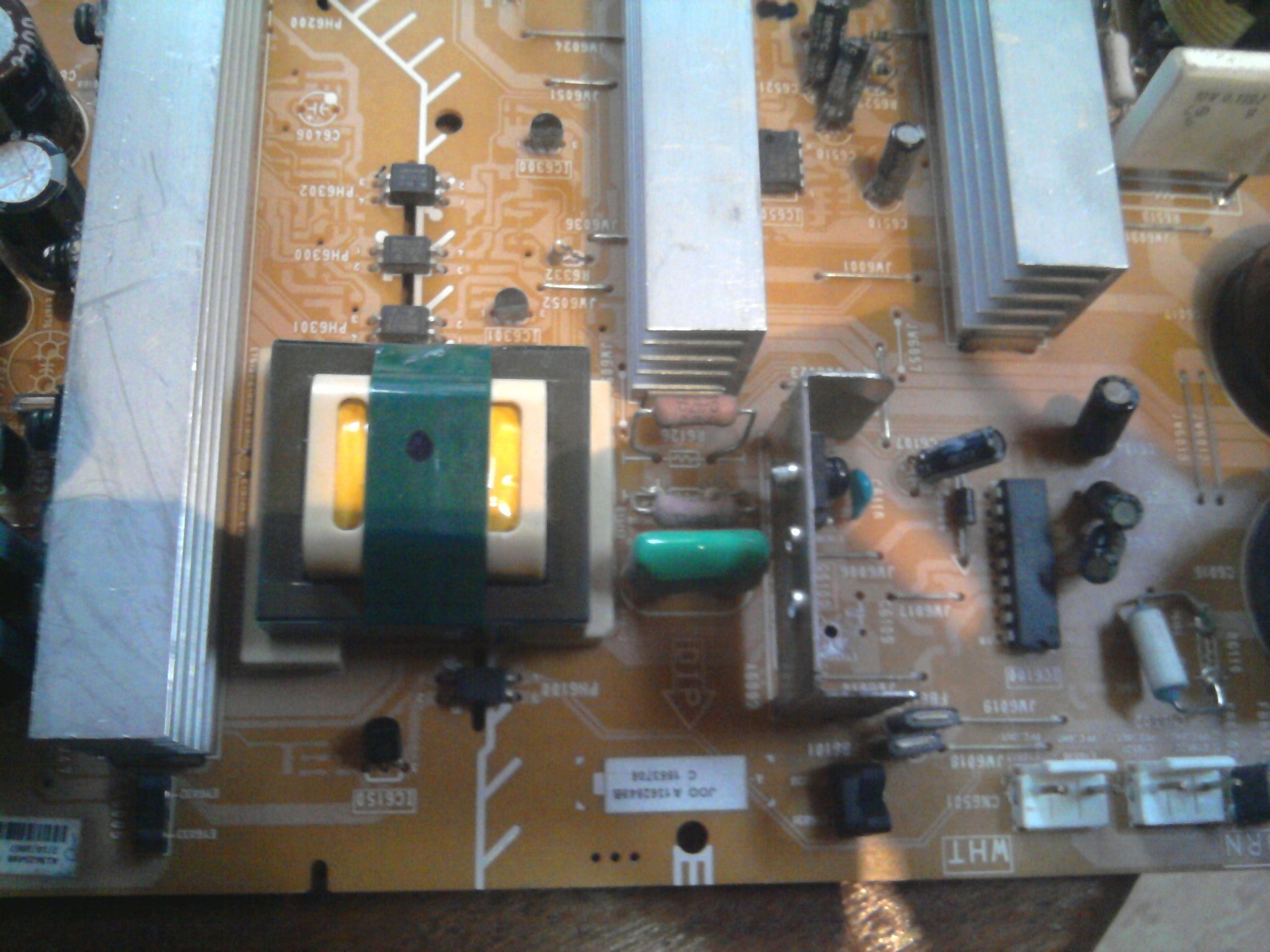

amigo boa noite.obrigado pela atençao comigo.mas como te falei no posto acima.essa tensão para no dreno daquele mosfet era pra chegar naquele transformado,pois um terminal dele e ligado no source do fet, o que eu posso verificar.porque essa tensão nao chega no transformado.o que realmente pode ser o problema amigo.ta osso.e nao quero comprar outra fonte.lembrando a voce q sou pouco experiente ainda.obrigado aguardo você lembrando ja troquei todos aclopadores mas amigo se esse trafo gera as tensoe baixas.essa tensão mais alta deve entra no terminal dele nele.ou to errado.ve na imagem so tem esse fet ligado nele.e ai tensão sai do capacitor ate chegar no dreno do fet.sera problema no trafo.comosaber então.

amigo bom dia.olha não sei se você ja viu aquele testador pra fontes led e lcd,comprei na loja esquema fácil.fiz o teste com ele e apenas aperece a tensão de 5volts.a placa da fonte esta desligada das outras placas.nao sei se você reparou ai acima que tem um ci pwm.hoje irei trocar ele.pois talvez possa esta o defeito nele ne.a tensão chega ate o primieiro mosfet em torno de uns 374v.mas para ali mesmo no draine do mosfet. então acho q possa ser esse pwm que nao esteja mandando esse pulso.ne amigo. troquei os 2 mosfet. irei trocar tambem os reguladores 431 e aclopadores. caso quando fizer a troca do pwm e ficar mesma coisa .o que voce me diz amigo lembrando a minha placa tem somente. STANBY, PS ERR AC RELAY

bom dia amigo bc petronzio,você poderia me ajudar amigo.nesse problema aq

ola boa noite amigos,e o seguinte esta tv esta com as fonte somente de 5v stanby. nao tem as tensoes de 12v. dei uma verificada a linha dos 12v e vai ao trafo.porém esse trafo nao chega tensão nele. antes dele tem dois fet k3561 medi tensão em um deles e tem tensão de 370 vts mais ou menos.porém essa tensão chega ate o terminal do drain de um deles e o terminal source e ligado no terminal do trafo. ja fiz a troca dos dois fet.mais ainda ta a mesma coisa.amigos o que posso verificar pra fazer essa tensão chegar ao trafo.porque preciso dos 12v.

amigo.so uma orientaçao.antes desse vertical ficar fechado.ela aparecia somente a tela preta com caractereres do menu e sem audio,daí fiz a troca do resistor 3442 de 100k.e troquei os bd 7464 e 7465.depois disso o vertical nao abriu mais.mesmo trocando capacitores e resistores....

amigo petronzio boa noite.agora tenho os 20v no coletor do transistor 7464 bd 135 e no outro transistor 7465 bd 136 tenho os 12v.porém o vertical ainda nao abriu .ja troquei o resistores e todos capacitores em volta ali.o que mais posso fazer.op unico transistor q nao mexi foi o 7466 smd bc 847b.mais a tensoes ta ok.tenho os 20v e os -12.e os bd 135 e 136 sao novos.

essa tv nao abre o vertical.ja foi trocado stv 9302a.conferido o d301 o pino 7 e o unico q achei tensão baixa nele.apenas 3v.onde deveria ter 25v

amigo bom dia.estou refazendo tudo novamente e com muita atencao para solucionar o problema desse vertical. você disse q posso colocar o dido 1n4148 no lugar do dido smd 6464 ne.ok. e no outro diodo 6460.eu vi q sao os mesmo codigo então creio q sim. mas amigo vai resolver mesmo.obrigado

amigo boa noite testei o diodo 6464 ele esta bom,porém na hora de colocar ele de volta acabei quebrando o terminal dele, será q você pode me passar um equivalente.se for tamanho normal melhor ainda.ok

amigo bom dia.se eu estiver errado vai me auxiliando ai.por favor.troquei os bd 135 e 136, os resistores 3445,3444,3448,3446,valor de 1r. troquei 3442 e 3441 de 100k. e 3470 de 2r2. agora capacitores 2444 470/25 2446 470/16,e o 10/160. o+b tensão normal. a unica tensão q achei diferente foi no coletor do bd 7464.era pra ter 20 volts e encotrei la apenas 7 volts. abaixo esta figura colquei as tensoes q esta tendo.se você olhar no diodo 6464 tem tensão -9 nos dois sentidos dele é normal isso ?. e no diodo 6461 antes do 6462 tenho -20v.porque nao aparece os 20v positivo no emissor do bd 7464.

boa noite ,meu amigo resolvido o meu problema do horizontal faltando largura o efeito almofada.como você me disse minha tv usa o resistor r 440 de 2,2 2w.fiz troca dele pois estava aberto e resolveu meu problema.agora o meu flayback ta vazando e irei trocá-lo.e deixar ela ligada para ver se fica tudo ok.valeu pela sua ajuda.
